转炉设备安装施工方案.doc

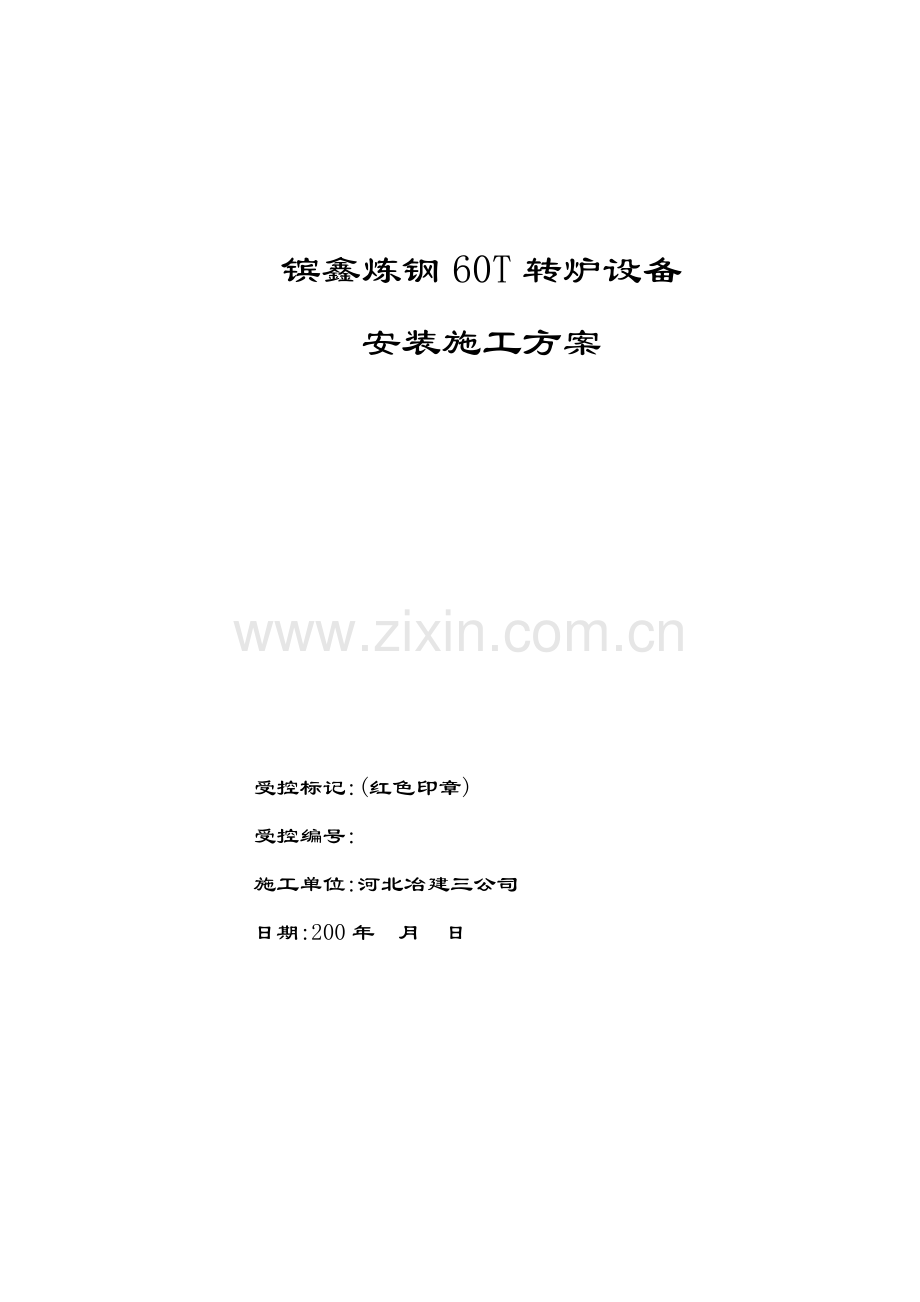

镔鑫炼钢60T转炉设备安装施工方案受控标记:(红色印章)受控编号:施工单位:河北冶建三公司日期:200年 月 日编 制: 审 核:批 准:建设单位意见:1. 工程概况由我公司承建的镔鑫特钢1#转炉设备安装工程,位于镔鑫钢厂新建60T炼钢主厂房内.主要包括60T转炉系统,烟道系统,氧枪系统,上料系统,投料系统,炉下系统,废钢系统及其他.此项工程的特点为工期紧,任务重,交叉工种多,吊装难度大。2. 主要安装实物量2.1 转炉系统安装主要包括60T转炉炉体110000千克,60T转炉炉体支撑装置11900千克,60T转炉托圈131000千克,轴承配套装置48250千克 ,倾动机装置80100千克,转炉润滑配管3180千克，非传动侧旋转接头1730千克，转炉倾角指示盘200千克，挡渣板和防热罩11530千克，传动侧旋转接头595千克。其中转炉公称容量60吨,炉子最大装容量76吨，炉体外径5500mm,炉口直径2520mm,炉体总高8050mm,耳轴轴承为双列向心球面滚子轴承,托圈结构为整体焊接水冷结构,冷却方式有水冷炉口,水冷托圈,水泠炉帽。转炉托圈为焊接形式,托圈外径7200mm,内径5700mm,长度11505mm,高度为1900mm.被动端耳轴轴承内圈直径为900mm,外圈直径为1270mm。倾动装置为四点啮合全悬挂扭力杆式,最大工作倾动力矩200吨.米,最大事故倾动力矩500吨.米,倾动速度0.21-0.8r/min,总传动比1190.78,一次减速机四台,二次减速机一台。主动端耳轴轴承内圈直径为900mm,外圈直径为1270mm。2.2 烟道系统安装主要包括活动罩裙8027千克,固定烟道17165千克,尾部烟道6297千克,烟道I段11748千克,罩裙提升装置13524千克,烟道II段8510千克。其中活动罩裙本体的工作压力为2.45MPa,试验压力为3.675 Mpa。烟道I段冷却用蒸汽设计压力2.63MPa,进水温度35C,汽化后蒸汽温度210C,进气管管径2-159*10,除气管管径2-219*14,烟道公称直径200mm。罩裙提升装置提升重量12吨,提升速度56.3mm/s,提升高度400mm,减速机额定功率11.2kw,电机额定功率7.5kw。2.3 氧枪系统安装主要包括横移车装配28294千克，升降小车3225千克，导轨装置3387.8千克，氧枪3510千克。2.4 上料系统安装主要包括1#皮带机28000千克，1#转炉2#可逆皮带机688千克，转运溜槽（1）3893千克，通廊皮带机12000千克，转运溜槽（2）5699千克，1#转炉1#皮带机4000千克，1#转炉3#梭式皮带机4330千克。2.5 投料系统安装主要包括称量下料设备7721.5千克，汇总下料装置7226.7千克。3. 施工网络计划（见施工网络计划）4. 施工材料及机具计划序号机具名称型号规格单位数量备注1倒链10t台42倒链5t台63钢绳扣60.5对4设备吊装4钢绳扣43对6设备吊装5千斤顶100t台4托圈固定6千斤顶50t台27电焊机ZXG-500台68气焊工具套49角向磨光机150台610测量工具台2N3经纬仪、水准仪11麻绳22米10012脚手架板6m块50租用13加热片片2014塑料布m23015白面Kg516密封胶箱417塞尺把218框式水平仪台25. 转炉安装转炉设备出厂前，设备制造厂家应对设备进行预组装，保证设备在现场的顺利安装。转炉设备安装前，施工单位对设备安装尺寸进行复查，如发现尺寸超差等问题，不得擅自处理，必须及时反馈。如果是制造问题应由上级部门协调，由厂家负责处理。5.1 耳轴轴承座安装5.1.1 轴承支座座浆施工耳轴轴承座安装时，轴承支座采用垫铁安装法，垫铁安装采用座浆施工。施工前应对水泥标号进行检测，检测合格后按无收缩混凝土配合比配置混凝土，做出标准试块，然后送检惊醒座浆混凝土塌落度和强度检测，检测达到规范标准后方可进行座浆施工。5.1.1.1 座浆混凝土配置技术要求5.1.1.1.1 配置座浆混凝土所使用的原材料应符合现行国家标准钢筋混凝土工程施工及验收规范规定，座浆混凝土的胶结材料应采用塑性期和硬化后期均保持微膨胀或微收缩状态的泌水性小、且能保证垫铁与混凝土的接触面积达到75%以上的无收缩水泥，砂应采用中砂，使用石子时，粒度为5-15mm。5.1.1.1.2 座浆混凝土的塌落度应为0-1cm，座浆混凝土48h的强度应达到设备基础混凝土的设计强度。座浆混凝土应分散搅拌，随拌随用，材料称量准确，用水量根据施工季节和沙石含水率调整控制，并应将称量好的材料倒在拌板上干拌均匀，再加水搅拌，视颜色一致为合格。搅拌好的混凝土不得加水使用。5.1.1.2 座浆混凝土施工要求及方法5.1.1.2.1 在设置垫铁的混凝土基础部位凿出座浆坑；座浆坑的长度和宽度应比垫铁的长度和宽度大6080mm，座浆坑凿入基础表面的深度不应小于30mm，且座浆层的混凝土厚度不应小于50mm。5.1.1.2.2 用水冲或压缩空气吹扫清除坑内杂物，并侵润混凝土坑约30分钟，除尽坑内积水，坑内不得有油污。5.1.1.2.3 在坑内涂一层薄水泥浆，水泥浆的水灰比为1：22.4。5.1.1.2.4 随即将搅拌好的混凝土灌入坑内，灌入时应分层捣固，每层厚度为4050mm，连续捣至浆浮表面，混凝土表面形状应呈中间高四周低的弧形。5.1.1.2.5 当混凝土表面不再泌水或水迹消失后，即可放置垫铁并测定标高。垫铁上表面标高允差为0.5。垫铁放置于混凝土上应用手压，用木锤敲击或手锤垫木板敲击垫铁面，使其平稳下降，敲击时不得斜击。5.1.1.2.6 垫铁标高测定，应拍实垫铁周围混凝土，混凝土表面应低于垫铁表面25mm，混凝土初凝前应再次复查垫铁标高。5.1.1.2.7 座浆墩初凝后应盖上草袋或纸袋等浇水湿润养护，养护期间不得碰撞和震动垫铁，养护期内应视混凝土干燥情况随时浇水湿润，以保证座浆的质量。5.1.1.3 座浆混凝土配合比无收缩混凝土配合比 单位：kg水水泥沙子碎石子其他0.370.41（525#硅酸盐）110.0004（铝粉）5.1.2 垫铁承载面积计算及垫铁布置图5.1.2.1 垫铁承载面积计算A=C*10000(Q1+Q2)/RA-垫铁总承载面积（mm2）C-采用座浆法放置垫铁及采用无收缩混凝土进行二次灌浆，系数取2。Q1-非传动侧耳轴基础垂直力最大380t 传动侧耳轴基础垂直力最大550tQ2-非传动侧轴承座螺栓安装预等力：608t 传动侧轴承座螺栓安装预等力：770tR-基础混凝土抗压强度：设计C25，25N/mm2非传动侧垫铁面积：A=210000（380+608）/25=790400（mm2）=0.79（m2）传动侧垫铁面积：A=210000（550+770）/25=1056000（mm2）=1.06（m2）垫铁选择：非传动侧 300150 22组 1m2传动侧 300150 32组 1.44m25.1.2.2 耳轴轴承座安装由测量配合给出中心线、标高并设置中心标板、标高基准点。座浆混凝土达到设计混凝土强度后，即可进行轴承支座的安装工作，安装时依据中心标板和标高基准点挂设钢线，将已就位于基础上的轴承支座用垫铁调平，并找好中心线，轴承支座找平、找正、找标高工作完成后，收紧地脚螺栓，使轴承支座牢固的固定在转炉轴承支座上，轴承支座安装工作全部完成后应复查轴承支座的标高的、水平及中心线，无变化将垫铁用电焊点焊牢固，即可提出二次灌浆单，由土建进行基础二次灌浆，灌浆层应采用无收缩混凝土进行灌浆。耳轴轴承座安装的具体要求如下：5.1.2.2.1 固定端轴承座的纵、横向中心线极限偏差A、B均为1mm。5.1.2.2.2 被动端轴承的纵向中心线极限偏差A为1mm，且应与固定端纵向中心线偏差方向一致。5.1.2.2.3 两轴承座的中心距L1、L2极限偏差均为1mm。5.1.2.2.4 两轴承座的对角线L3、L4之差不得大于4mm。5.1.2.2.5 轴承座轴线的标高极限偏差为5mm，且两轴轴承座轴线的相对高低差不得大于1mm。5.1.2.2.6 轴承座的纵向水平度公差为0.1/1000，其倾斜方向靠炉壳侧宜偏低，轴承座的横向水平度公差为0.2/1000，对于铰接式轴承座公差为0.1/1000。5.1.2.2.7 铰接式轴承支座底板的纵向水平度公差为0.2/1000。5.1.2.2.8 轴承座、轴承支座、斜楔之间的联接应紧密，局部间隙不得大于0.05mm。5.1.2.3 耳轴轴承安装耳轴轴承安装在耳轴轴承座内，耳轴轴承为双列向心球面滚子轴承，耳轴的装配尺寸为800m6，安装具体要求如下：5.1.2.3.1 轴承装配时可采用温差法进行装配，可将轴承平置于钢制油槽内，轴承底部应垫起50100mm，然后注入机油，机油液面应没过轴承。5.1.2.3.2 用火柴对油槽底部进行加热，加热温度不得超过100C，等轴承加热均匀后，用吊车吊起与耳轴进行装配。5.1.2.3.3 滚动轴承与轴肩应靠紧，如装配时轴承偏斜，可用紫铜棒打正，不能用铁器直击。5.1.2.3.4 双列向心球面滚子轴承装配时应预留出轴向膨胀间隙，间隙一般应大于0.5mm。5.1.2.3.5 轴承安装完毕，必须清洗干净，揩干后填满2#极压复合锂基脂，再装入轴承内。5.2 托圈安装5.2.1 托圈安装采用250t汽车吊进行吊装，起重机臂长15.5m，作业半径10m，吊车站位在GF跨10线上。5.2.2 托圈安装时，二轴断部应作“零”标记，作标记时，托圈应处于水平位置，其横向水平度允差为0.1/1000。5.2.3 托圈安装后，为防止托圈转动及轴承调整的方便，在托圈下部设置支撑支架，支架用4根32510的钢管制作，顶部可放置100t千斤顶顶在托圈下部，低部支在炉下车轨道基础上。支架间用100钢管作为立柱支撑。5.3 转炉安装5.3.1 安装方法转炉炉壳的安装采用250t汽车吊进行吊装,设置位置及起重参数与吊装转炉托圈时相同。转炉安装采用正装法施工,将转炉炉壳从托圈上部吊装就位.吊装转炉炉壳前,应先将托圈支架支撑好,将托圈调平,同时将三个球铰支承安装在炉壳支承上,然后进行炉壳的吊装作业。炉壳吊装时应保证炉身处于垂直状态，起升至高于托圈上平面后，旋转250t汽车吊臂杆，使炉壳中心对正托圈中心，缓慢回钩，至球铰支承销孔位置时，用千斤顶拨正，对准销孔将球铰支承销轴穿入安装好。三个球铰支承全部安装好后，250t汽车吊吊车摘钩，炉壳就位于托圈上。然后对转炉部件进行安装，安装四个下部托架时，采用两台3t倒链吊装连接，按图纸要求将下部托架安装就位。5.3.2 炉壳安装应符合下列要求：5.3.2.1 当炉壳处于“零”位时，炉壳的炉口纵、横向中心线极限偏差均为2mm。5.3.2.2 托圈支承面的垂直度，即炉壳处于“零”位时炉壳的铅垂度允差为1/1000。5.3.2.3 当炉体处于“零”位时，炉口水冷装置中心与炉壳的炉口中心应在同一铅垂线上，公差为5mm。5.4 倾动装置安装5.4.1 倾动装置安装前为便于安装工作的顺利进行，应制作临时安装支撑梁及滑移轨道，支撑梁沿耳轴轴向平行布置两根，设置在二次减速机下面，支撑梁上面安装滑移轨道，滑移轨道用钢轨制作，轨道顶面标高应低于耳轴中心线100150mm。5.4.2 将事故支座安装完毕。5.4.3 准备好热装大齿轮用的平衡梁，螺栓及两个50t千斤顶。5.4.4 将二次减速机上机壳拆开吊至一旁，二次减速机下机壳连同大齿轮一同放在滑移轨道上。5.4.5 将大齿轮用250t汽车吊吊离机壳，使齿轮中心与耳轴同心，并调至水平，在大齿轮上布好加热片进行加热，加热温度控制在300C以下，加温时用石棉被将大齿轮封严，以提高加温速度和加温效率。5.4.6 将大齿轮加温的同时，在托圈传动侧耳轴内通入循环冷却水，以降低装配时大齿轮的热量传递给耳轴，保持耳轴处于冷却状态。5.4.7 大齿轮加温完毕，将保温被撤除，将大齿轮套入耳轴，当到达配合接触面后，即用热装齿轮用的平衡梁加千斤顶将大齿轮顶入耳轴，直至靠紧轴肩。装配时，随齿轮的逐步装入，下机壳应用手拉葫芦或千斤顶施加水平力，使下机壳在滑移轨道上与大齿轮同步向内滑移，至大齿轮装配结束。5.4.8 装入切向键（切向键先期应研磨好，0.05mm塞尺不入）。5.4.9 装配上机壳，一次减速机，电机等。5.4.10 安装扭力杆装置及其它附件。5.4.11 倾动装置安装应符合下列要求：5.4.11.1 耳轴大齿轮与耳轴轴肩靠紧，只允许有局部间隙。5.4.11.2 每对切向键两斜面之间以及键的工作面与键槽工作面之间的接触面积应大于70%；切向键与键槽配合的过盈量应符合设备技术文件的规定。5.4.11.3 悬挂式倾动装置的二次减速器防扭转支座的纵横向中心线极限偏差均为0.5mm；标高极限偏差为0.1mm，水平度公差为0.2/1000。5.4.11.4 全悬挂式倾动装置扭力杆机构安装时，扭力杆轴承座中心至固定端轴承中心距偏差0.5mm。5.4.11.5 扭力杆轴承座中心与扭力杆轴承支座中心的高度偏差1mm。5.4.11.6 转炉耳轴中心与扭力杆轴承座中心的高度偏差1mm。5.4.11.7 止动支座中心与转炉耳轴中心线的偏差2mm。5.4.11.8 止动支座中心与固定端轴承中心距偏差2mm。5.4.11.9 止动支座顶面与减速机地面间隙偏差1mm。5.4.11.10 扭力杆轴承座水平度公差0.1/1000。5.4.11.11 扭力杆水平度公差1/1000。6. 烟道安装6.1 安装顺序在除尘设备安装后先吊装尾部烟道然后吊装烟道段，烟道段固定后再吊装烟道段，在托圈安装后吊装活动烟罩。尾部烟道用150t履带吊直接吊装到25米4平台上，然后利用卷扬机和手拉葫芦配合吊装就位.烟道段从转炉中心位置用2组滑轮组吊住烟道上部和中部,下部用50t汽车吊配合进行吊装, 2组滑轮吊装点分别焊在39米和25米平台梁上，然后利用卷扬机和手拉葫芦将其就位，待转炉安装完成后再安装烟道段和活动烟罩。6.2 烟道安装6.2.1 烟道在吊装前必须按设计要求和规程定水压试验和气密试验，试验合格后才能吊装，严格检查烟道内外臂，发现隐患和问题在地面彻底处理后再吊装，以免安装后无法处理。6.2.2 烟道吊装采用分段吊装，吊装第二段烟道时，要与平台临时固定联接，以保证其牢固，吊装第二段烟道时，不能一次吊装到位，而是要稍低一些，以便和第一段烟道联接，连接好以后再整体吊装到位。6.2.3 +22.9米、+17.2米处的弹性支撑，弹簧支座的弹簧应按设备技术文件的规定进行与压缩，并临时固定，安装时弹性支撑面与受力方向垂直，每一件弹簧组的弹簧受力应均匀，千万注意弹簧的临时固定件应在烟道安装、保温结束后拆除。6.2.4 烟道安装完毕后鳍片管做通球试验，试验用球采用木球，木球直径对于直弯管或弯曲半径大于或等于3.5倍管子外径的弯管段，应不小于管子公称直径内径的85%，对于弯曲半径小于3.5倍至1.8倍的弯管段，应不小于管子公称直径的80%，对于弯曲半径小于1.8倍管子外径的弯管段，应不小于管子公称内径的75%。6.2.5 安装第一段固定烟道时要特别保证下部直段的垂直度，其公差全高为1mm，纵横中心线极限偏差为1mm，标高极限偏差为1mm。6.2.6 烟道安装时要严格注意因受热而膨胀的问题，安装时按设计保证膨胀间隙能自由伸长，支撑安装严格按设计要求施工。6.2.7 若本次安装的烟道为整体到货且设备具有通球试验合格证，可在安装时采取保护措施，未发生碰撞事故安装完毕后不再做通球试验。6.3 活动罩裙安装活动罩裙及提升机构的安装工作应在转炉本体安装完毕后进行，活动罩裙置于固定烟道和转炉之间，可以将转炉旋转到7.1米平台成45角位置，而后将活动烟罩定于炉口上，再将转炉旋转至锤炼位置，将活动烟罩的驱动机构与活动烟罩相联接进行定位。6.4 弹簧吊挂和导向装置的焊接选用E4303焊条，连续焊接，焊缝高度为8-10mm。6.5 烟道安装应符合下表要求：名称极限偏差公差纵横向中心标高水平度铅垂度平行度水冷法兰5mm1/1000炉口段烟道垂直段烟道1/1000上段烟道接口法兰1.5/10001.5/1000炉口段烟道的纵横中心线和标高在氧枪孔检查。7. 汽包安装7.1 汽包吊装利用150吨履带吊将其吊至39米平台预制的滚杠和托排上，然后用倒链就位。7.2 汽包安装前应检查表面，短管焊缝目视无裂纹、撞伤、腐蚀、冲刷等缺陷，汽包内部的分离器等不应有损坏现象，汽包两端应有中心标记。7.3 汽包支座与汽包间应垫以绝热材料且应接触良好，移动端支座按设计的规定留出锅筒热膨胀的移动量。7.4 汽包和支座安装要求：名称极限偏差水平度偏差纵向中心横向中心标高纵向横向锅筒5mm全长2mm支座2mm1/10007.5 汽包的安全阀应在安装前对开启压力进行调整检验，开启压力分别为1.04倍和1.06倍工作压力，但必须有一个安全阀的开启压力为1.04倍工作压力。8. 氧枪安装8.1 氧枪吊装前应对设备进行清点和验收，设备验收合格后利用150吨履带吊将其吊至34米平台，然后利用卷扬和手拉葫芦就位。8.2 横移车上升降导轨与固定在土建钢梁上的导轨应对位准确，保持10mm间隙，接口处修磨打平保证升降车平稳通过。9. 上料、投料系统安装9.1 上料与投料系统主要为皮带机的安装，因皮带机多为散件且吨位小，基于此，对其吊装这里不再阐述。9.2 皮带机安装根据土建专业给定的中心线和标高，先固定安装头架和尾架，并在两端立支架挂钢线安装中间架。9.3 支架安装完毕后，安装改向滚筒和下托辊，同时安装好传动滚筒，驱动装置，上托辊，拉紧装置等。9.4 最后安装皮带，皮带安装时应使卷扬将其绕在上下拖轮上。9.5 皮带胶结时，把接头部位的纤维层和胶层切成对成的阶梯形，剥割表面要平整，不得损害帆布层。9.6 弹簧清扫器待输送带和头部漏斗安装后焊接在头架上，焊前调整使清扫下来的物料落于漏斗中，同时保证压簧的工作行程为20mm。9.7 跑偏开关的安装应在试车过程中调整其安装位置。10.电气施工方案10.1施工工序配合土建电气配管变压器安装盘柜安装母线制安电缆敷设检查接线照明、接地装置的安装调试10.2、 配合土建配合土建是安装工程的基础，它完成的好坏直接影响安装工程的进度和质量，要求施工人员高度重视。A、其主要施工项目：（1）预敷图纸中要求的暗敷管，照明管，套管，接线盒，接地母线。（2）预埋安装需要的各种预埋件。（3）监督土建专业的预埋，预留情况。（4）吊顶房间的灯具安装应密切配合土建。（5）避雷针引下线应与土建砌墙同时进行。B、与土建交接时应如下检查（1）所有房间施工完毕并清扫干净，设备基础验收合格。（2）所有予埋件，予留孔符合设计要求且无遗漏。（3）所有配合土建过程中所配的管、接线盒等完整无损。10.3、变压器安装 本工程在炼钢高压配电室安装两台1600KVA节能型变压器（暂定）,用以满足炼钢低压负荷需要。10.3.1对变压器基础中心及标高进行检查，应符合图纸要求。10.3.2设备出厂合格证及产品技术文件应齐全，其名牌、型号、规格与设计相符。变压器外表无损伤，无腐蚀，无渗油现象。10.3.3变压器在运输过程中不得有严重的冲击和碰撞，不得倾斜。10.3.4变压器顶盖沿气体继电器的方向有1%-1.5%的升高坡度（制造厂无要求除外）。10.3.5器身检查：器身检查时要三方在场并做好记录。a 用干净的白布擦净线圈，铁芯及绝缘隔板，检查器身各部位有无移动现象，有无铁渣等金属物附在铁芯上。b 所有的螺栓应紧固，并有防松措施，绝缘螺栓无损坏，线圈两端的绝缘垫或锲无松动和变形。c 铁芯无变形，铁轭与夹件之间的绝缘垫应良好，上下接地片接触良好，拆开接地螺栓，在接地片上接线，用摇表测量铁芯对地的绝缘电阻，用500V摇表测量穿芯螺栓对地的绝缘电阻应在2兆欧以上，打开夹件与线圈压板的连线，检查压钉绝缘应良好。d 绕组绝缘层应完整无损，无变位现象，各绕组排列整齐，间隙均匀，绕组的压钉紧固，防松螺母锁紧，绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好。e 引出线绝缘包扎紧固，无破损折弯现象，引出线裸露部分应无毛刺和尖角，且焊接良好，引出线与套管连接牢靠，接地正确。f 旋转电压切换装置，检查切换器与传动装置的相互动作是否灵活，其转动触头与固定触头应接触严密，5道厚的塞尺应塞不进去。g 检查处理完毕，即可将铁芯吊入油箱，器身放入油箱前，除用合格的变压器油对器身进行清洗外，还应检查油箱底部不得有杂物遗留在内。10.4、变压器调试 10.4.1实验项目A、测量绕组连同套管的直流电组。（电桥测试）测量应在各分接头的所有位置上进行。变压器各相测得值相互差值应当小于平均值的4%，线间相互差值应小于平均值的1%。变压器的直流电组，与同温下出厂值变化不应大于2%。B、检查变压器的三相结线组别和相位。（直流法测试）变压器的三相结线组别必须与设计要求及铭牌上的标记和外壳上的符号相符。C、测量绕组连同套管的绝缘电阻、吸收比。（摇表测试）绝缘电阻要测量至少2次，一般在工频耐压前后各做一次，其值应不低于出厂值的70%，吸收比的测试要用摇表看时间，在15秒和60秒所测值之比应不小于1.3。D、绕组连同套管的交流耐压试验。变压器的耐压试验时间为1分钟，对于是10KV（额定电压）变压器试验标准电压值为30KV，无出厂耐压值的变压器（10KV）试验电压为26KV。E、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘 电阻。（变压器抽芯时用摇表测量）F 非纯瓷套管的试验。G 绝缘油的试验。（油耐压试验机）油样的采取应用干净的油杯，油杯的电极间隙调整为2.5毫米，共做六次击穿试验，六次试验中，后一次击穿电压值比前一次有所提高，且击穿电压不得小于30KV。10.4.2变压器整体试验A 变压器应进行五次冲击合闸试验，试验时应注意其内部有否异样响声，并观察油箱是否有烟和气泡等现象，三相电流读数应基本相同。B、变压器并列前，应先核对相位。10.4.3验收交接：A、变压器应进行带负荷24小时连续运行。B、验收时应提供安装自检记录、产品合格证、试验记录、安装图纸和安装技术记录。10.5盘柜的安装10.5.1基础型钢安装后，顶部宜高出抹平地面的10mm，基础型钢高度应符合产品设计要求。10.5.2基础型钢的不直度和水平度小于1mm/m，全长要小于5mm/m，位置误差及不平行度全长要小于5mm。盘柜与基础连接应牢固，并有可靠的接地。10.5.3盘、柜安装前屋顶、楼板施工完毕并结已束室内地面工作，门窗已安装完毕。10.5.4盘柜内部设备与各构件间连接10.6钢管敷设10.6.1钢管切割可使用钢锯，管子切割机或无齿锯 ,切口应锉平，刮光 。钢管敷设前要进行除锈，防腐，管子内外壁均应刷防腐漆，直埋混凝土的除外，埋入土层的应刷两遍沥青漆。10.6.2钢管弯制可使用弯制器，电动弯制器或气焊热煨三种方法，弯制时焊缝应在弯曲方向的侧面，以防出现裂缝。10.6.3钢管连接在暗敷时应采用套管连接，套管的长度宜为管外经的1.5-3倍，连接的对口处应在套管的中心，焊口应牢固严密。在明配时应采用丝扣连接，管端套丝的长度不应小于管接头长。暗敷钢管和接线盒，开关盒。10.7、电缆敷设： 电缆敷设前应对其进行耐压实验，1KV以下的电缆用1KV摇表测定绝缘，10KV的电缆应做直流耐压实验。 10.7.1电缆开工前应对电缆及其附件的型号，规格进行核对。电缆表面应无伤痕，开裂，扭绞。10.7.2电缆敷设时，电缆应从盘的上端引出，避免电缆在支架上及地面磨擦拖拉。电缆应尽量避免交叉，当交叉不可避免时，交叉点应放在线路始端或终端，交叉点电缆不得多于两层。10.7.3直埋电缆的埋深应符合设计要求，一般深度不小于700mm，施工时应在电缆上，下各铺盖100mm后的细沙，再盖红砖保护。10.7.4桥架上的电缆宜单层放置，小截面电缆允许叠放，层数不超过两层，填充率不超过40%。10.7.5电缆与热管道及热力设备平行，交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10C0。10.7.6电缆在支架上排列应整齐，并加以固定，在电缆终端，中间接头处，电缆拐弯处及时装设标志牌。10.7.7低压电缆头应随同电缆一起做绝缘电阻实验，耐压值不小于50兆欧，高压电缆头还应直流耐压实验和测量泄漏电流，直流耐压为25KV，耐压时间为本5分钟，泄漏电流不应大60毫安，耐压值不小于1000兆欧。10.8桥架安装10.8.1电缆支架应焊接牢固，横平竖直，各支架的同层横挡应在同一水平线上，其高低差不应大于5MM。10.8.2电缆桥架应符合设计要求，质量符合现行的有关技术要求，并有合格证，其防腐类型应符合设计要求。10.8.3梯架（托盘）在每个支架上的固定应牢靠，梯架（托盘）连接板的螺栓应位于梯架（托盘）的外侧。10.9、二次接线10.9.1按图施工，接线正确。10.9.2导线与电气元件间的连接应牢固、可靠。10.9.3盘、柜内的导线不应有接头，导线芯应无损伤。10.9.4盘内配线要整齐、美观，导线绝缘应良好，无损伤；铠装电缆进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地；在端子上转接的接线不应锯断。10.10、管内穿线及照明安装10.10.1不同回路，不同电压等级和种类的导线，不得穿入同一根管内。同一回路的导线必须穿于同一根管内。10.10.2同一管内导线的总数不得超过8根，且管子导线的总面积不应超过 管子截面积的40%。10.10.3导线在管内不得有接头和扭结，其接头应在接线盒内连接，接头处应用绝缘带缠绕均匀，严密，并不得低于原有的绝缘强度。10.10.4配线敷设完后，应对分支路进行绝缘电阻试验，做好记录，额定电压1000V以下的线路，导线间和导线对地间的绝缘电阻值必须大于0.5M。 10.11 接地装置安装10.11.1接地体的安装：接地体采用505镀锌角钢，长2.5米，垂直配置，接地体的埋深不应小于0.6米，并且所有距建筑物，构筑物出入口及人行道小于3米的水平接地体局部埋深不小于1米。 家地体采用404镀锌扁钢，连接时焊接长度不小于扁钢宽度的2倍，且至少应焊接三个棱边。 10.11.2接地干线的敷设室内明敷时要求固定在距地300mm的支持架上，支持件要牢固，间距均匀。 每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。引下线之间的连接采用焊接，引下线距地1.5米-1.8米处设置断接卡，所有焊接部分均应所有焊接部位均应做防腐处理。 11、安装技术标准 A、转炉及其附属设备执行冶金机械设备安装工程施工及验收规范通用规定YBJ20183和冶金机械设备安装工程施工及验收规范炼钢设备YBJ20283和冶金机械设备安装工程质量检验评定标准 炼钢设备YBJ924492的有关规定。 B、除尘管道执行通风与空调工程施工及验收规范GB5024398的有关规定。 C、主厂房给排水管道、热力管道、压缩空气管道、氮气、氧气、煤气管道安装执行工业管道工程施工及验收规范GB5023598和现场设备、工业管道焊接工程施工及验收规范GB5023698的有关规定。D、钢结构工程执行钢结构工程施工及验收规范GB50205-98的有关规定。12. 施工安全措施12.1 设备、材料和构件堆放场地必须平整坚实，各区域之间保持一定的距离，以防止吊运撞击。12.2 设备、材料和构件要求分类码放，码放高度要执行有关规定，并有防护措施。12.3 各种孔洞四周加设防护栏，夜间设红灯标志，并有充足照明。12.4 施工架子要按规定搭设，承重和异型脚手架要经过计算，办理审批手续。12.5 起重作业，严格执行起重作业安全操作规程，严禁违章作业，重要设备和构件吊装须编制吊装方案并严格执行。12.6 配电线路必须按规定架设整齐，架空线路应采用绝缘导线，不得成束架空设置或地面明设。12.7 配电系统必须采用分级配电，各类配电箱、开关箱的安装和内部设置必须符合有关规定，开关电器应标明用途，各类配电箱、开关箱外观应完整、牢固、防雨、防尘。箱体应涂安全色标，统一标号，拉闸停电进行检修时，必须在配电箱门上挂“有人操作，禁止合闸”的标示牌，必要时派专人看守，停止使用的配电箱应切断电源，箱门上锁。12.8 配电系统按有关规定采用三相五线制时的接零保护系统，各种电器设备和电力施工机具的金属外壳，金属支架和底座必须规定采取可靠的接零或接地保护。在采用接地保护的同时，应设两级漏电保护装置，实行分级保护，形成完整的保护系统，各种高大设施必须按规定装设避雷装置。12.9 手持电动工具的电源线、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修、保管应有专人负责。12.10 采用220V电源照明时，应按规定布线和装设灯具，并在电源一侧加装漏电保护器，特殊场所必须按国标规定使用安全电压照明器；使用行灯照明，其电源电压不应超过36V，灯体与手柄应牢固，绝缘良好，电源线应用橡胶套电缆线，不得使用塑胶线，行灯变压器应有防潮、防雨水设施。12.11 电焊机应单独拉线设立开关，外壳应做接零或接地保护，一次线长度应小于5m，两侧接线应接牢固，并安装可靠的防护罩，焊把线应无破损，绝缘良好。电焊机设置地点应防潮、防雨、防晒。12.12 搬迁或移动用电设备，必须先切断电源，待安装妥善后方可使用，不能留有带电导线。12.13 使用电器设备前必须按规定穿戴和配备好相应的防护用品，并检查电器装置和保护设施是否完好，角向磨光机要有防护罩。12.14 高空作业人员必须经过医生体检合格，凡是有不宜从事高空作业疾病的人一律禁止从事高空作业。12.15 高空作业区域必须设禁区并设置围栏，禁止行人、闲人通行闯入。12.16 高空作业人员必须按规定路线行走，禁止在没有防护设施的情况下，沿高墙脚手架、挑梁、支撑、起重臂等处攀登或行走。12.17 高空作业应有足够的照明设备和避雷措施。12.18 高空作业材料应堆放平稳，并充分考虑风荷载问题，工具应随时放入工具袋内，严禁乱堆、乱放和从高处抛掷材料、工具、物件。12.19 安全保证体系见附图。13. 质量保证体系（见附图）质量目标：本工程的质量等级为合格工程标准，为确保该目标的实现，在该工程中按ISO9002质量管理和质量保证体系标准进行要求。13.1质量保证体系(见附图)13.2质量保证措施13.2.1对全体施工技术人员和管理人员进行标准培训，实行施工全过程控制。13.2.2认真贯彻技术管理制度和岗位责任制度，施工前熟悉图纸做好技术交底。编制本工程的质量计划和施工方案，提前做好施工准备工作。13.2.3组织操作人进行工程施工验收规范的学习，使所有操作人员掌握工程的控制目标，严格按图纸设计要求和现行施工验收标准进行验收。13.2.4严格工序控制,杜绝不合格工序进入下道工序。13.2.5设置专门质检机构，质检员持证上岗，对本工程的质量管理建立质量监督台帐。13.2.6严格按施工规范的要求进行施工控制，隐蔽工程甲方、监理未签字不允许私自隐蔽。13.2.7测量控制记录形成书面资料，并编号归入技术资料中，文字资料整理工作必须与工程实体同步。13.2.8计量器具的管理和使用必须到位，对原材料的计量做到准确。13.2.9工程中所用的原材料半成品必须有出场合格证或实验报告，不合格的材料不允许使用，无合格证或未经试验的材料不允许使用。13.2.10施工中每道工序严格按工程标准进行自查自检，上道工序达到要求后方可进行下道工序的施工，施工中克服质量通病。13.2.11发挥质检部门的质能作用，严格控制各节点，保证无不合格工序，采用新技术、新工艺、新材料，保证施工进度和质量。14. 文明施工及消防、保卫措施14.1 现场设专人负责文明施工管理，严格执行工程指挥部及总包单位的有关规定，做好本单位施工区域的管理。14.2 施工现场物料堆放整齐，分类码放，先施工的物料应堆放在外面。14.3 施工区域在当天施工完后要做到活完、料清、场地净、做好现场文明施工。14.4 料场库房的设置要达到消防治安条例要求，并配有必要防范设施，易燃、易爆、剧毒等设专库专管，严格执行领用回收制度。14.5 现场要配备足够数量的消防器材，做到布局合理，保证灭火器在有效期内，施工人员会使用灭火器材。14.6 严格执行用火申报审批制度。凡是电气焊及用明火处，要有灭火措施及设备，周围无易燃物，并有专人看管。
