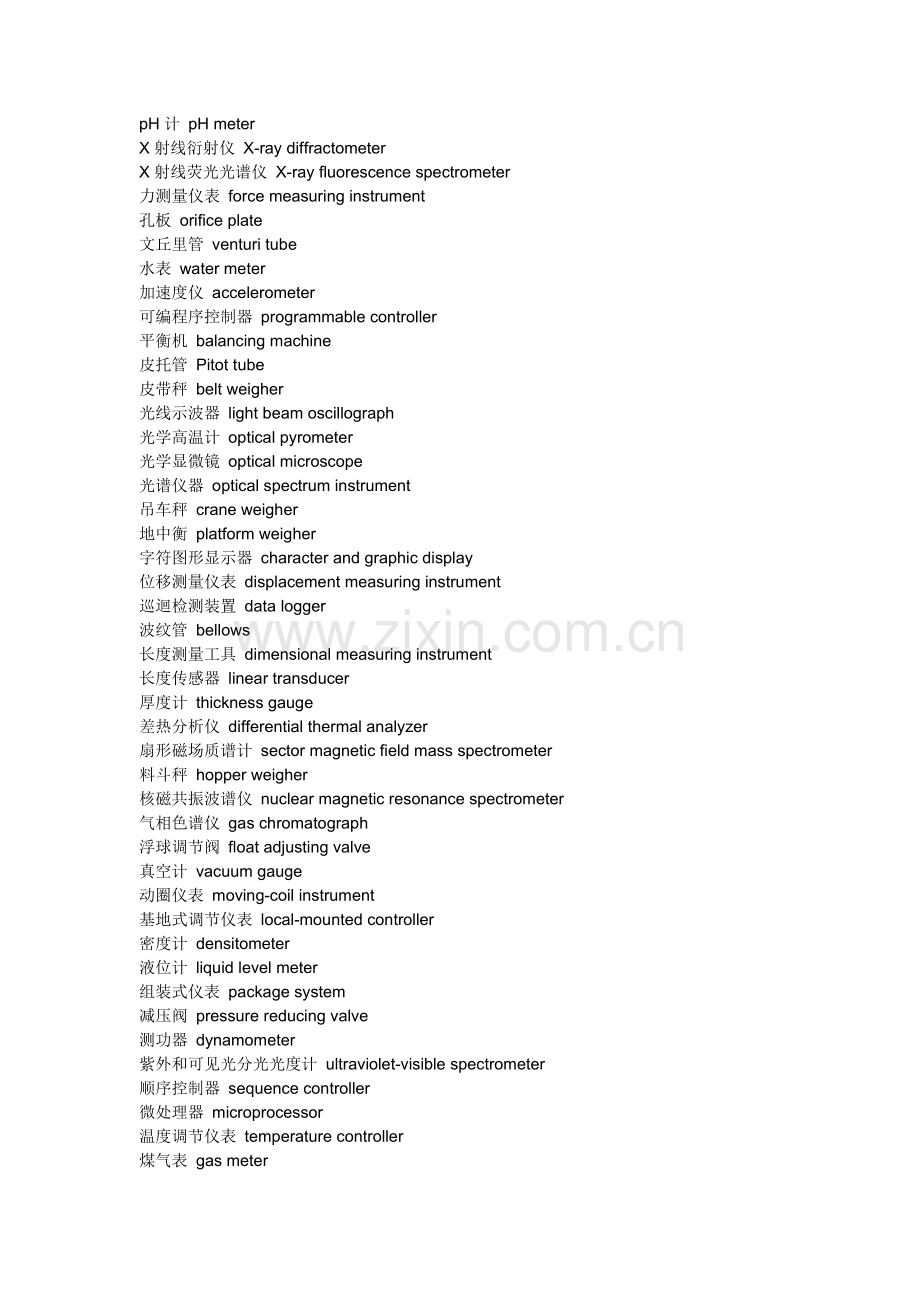

仪器仪表术语1.doc_第1页
第1页 / 共8页

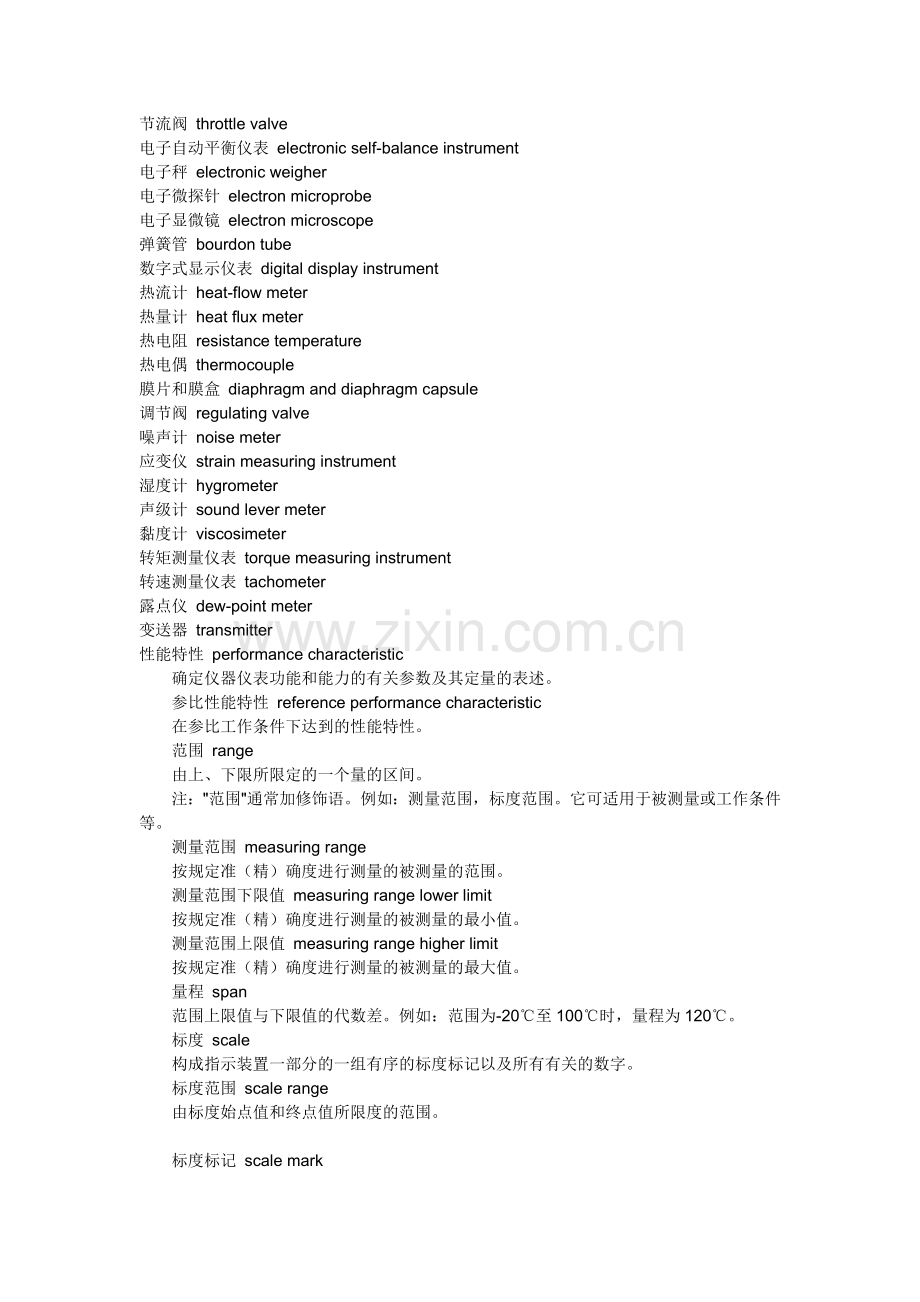

仪器仪表术语1.doc_第2页
第2页 / 共8页
仪器仪表术语1.doc_第3页
第3页 / 共8页
仪器仪表术语1.doc_第4页
第4页 / 共8页
仪器仪表术语1.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、pH计 pH meter X射线衍射仪 X-ray diffractometer X射线荧光光谱仪 X-ray fluorescence spectrometer 力测量仪表 force measuring instrument 孔板 orifice plate 文丘里管 venturi tube 水表 water meter 加速度仪 accelerometer 可编程序控制器 programmable controller 平衡机 balancing machine 皮托管 Pitot tube 皮带秤 belt weigher 光线示波器 light beam oscillograph

2、光学高温计 optical pyrometer 光学显微镜 optical microscope 光谱仪器 optical spectrum instrument 吊车秤 crane weigher 地中衡 platform weigher 字符图形显示器 character and graphic display 位移测量仪表 displacement measuring instrument 巡迴检测装置 data logger 波纹管 bellows 长度测量工具 dimensional measuring instrument 长度传感器 linear transducer 厚度计 t

3、hickness gauge 差热分析仪 differential thermal analyzer 扇形磁场质谱计 sector magnetic field mass spectrometer 料斗秤 hopper weigher 核磁共振波谱仪 nuclear magnetic resonance spectrometer 气相色谱仪 gas chromatograph 浮球调节阀 float adjusting valve 真空计 vacuum gauge 动圈仪表 moving-coil instrument 基地式调节仪表 local-mounted controller 密度计

4、densitometer 液位计 liquid level meter 组装式仪表 package system 减压阀 pressure reducing valve 测功器 dynamometer 紫外和可见光分光光度计 ultraviolet-visible spectrometer 顺序控制器 sequence controller 微处理器 microprocessor 温度调节仪表 temperature controller 煤气表 gas meter 节流阀 throttle valve 电子自动平衡仪表 electronic self-balance instrument 电

5、子秤 electronic weigher 电子微探针 electron microprobe 电子显微镜 electron microscope 弹簧管 bourdon tube 数字式显示仪表 digital display instrument 热流计 heat-flow meter 热量计 heat flux meter 热电阻 resistance temperature 热电偶 thermocouple 膜片和膜盒 diaphragm and diaphragm capsule 调节阀 regulating valve 噪声计 noise meter 应变仪 strain meas

6、uring instrument 湿度计 hygrometer 声级计 sound lever meter 黏度计 viscosimeter 转矩测量仪表 torque measuring instrument 转速测量仪表 tachometer 露点仪 dew-point meter 变送器 transmitter性能特性 performance characteristic 确定仪器仪表功能和能力的有关参数及其定量的表述。 参比性能特性 reference performance characteristic 在参比工作条件下达到的性能特性。 范围 range 由上、下限所限定的一个量的区

7、间。 注:范围通常加修饰语。例如:测量范围,标度范围。它可适用于被测量或工作条件等。 测量范围 measuring range 按规定准(精)确度进行测量的被测量的范围。 测量范围下限值 measuring range lower limit 按规定准(精)确度进行测量的被测量的最小值。 测量范围上限值 measuring range higher limit 按规定准(精)确度进行测量的被测量的最大值。 量程 span 范围上限值与下限值的代数差。例如:范围为-20至100时,量程为120。 标度 scale 构成指示装置一部分的一组有序的标度标记以及所有有关的数字。 标度范围 scale

8、range 由标度始点值和终点值所限度的范围。 标度标记 scale mark 指示装置上对应于一个或多个确定的被测量值的标度线或其它标记。 注:对于数字示值,数字本身等效于标度标记。 零标度标记 zero scale mark 同义词:零标度线。 标度盘(板)上标有零数字的标度标记或标度线。 标度分格 scale division 任何两个相邻标度标记之间的标度部分。 标度分格值 value of scale division 又称格值。 标度中对应两相邻标度标记的被测量值之差。 标度分格间距 scale spacing, length of a scale division 沿着表示标度长

9、度的同一线段上所测得的任何两个相邻标度标记中心线之间的距离。 标度长度 scale length 在给定的标度上,通过所有最短标记中点的线段在始末标度标记之间的长度。 注:此线段可以是实在的或假想的曲线或直线。 标度始点值 minimum scale value 标度始点标记所对应的被测量值。 标度终点值 maximum scale value 标度终点标记所对应的被测量值。 标度数字 scale numbering 标在标度上的整组数字,它对应于标度标记所确定的被测量值,或只表示标度标记的数字顺序。 线性标度 linear scale 标度中各分格间距与对应的分格值呈常数比例关系的标度。 注

10、:标度分格间距为常数的线性标度称为规则标度。 非线性标度 nonlinear scale 标度中各标度分格间距与对应的分格值呈非常数比例关系的标度。 注:某些非线性标度有专门的名称,例如对数标度、平方律标度。 抑零标度 suppressed-zero scale 标度范围内不包含与被测量零值相对应的标度值的标度。例如:医用温度计的标度。 扩展标度 expanded scale 标度范围内,不成比例的扩展部分占了大部分标度长度的标度。 测量仪器仪表的零位 zero of a measuring instrument 当测量仪器仪表工作所需的任何辅助能源都接通和被测量值为零时,仪器仪表的直接示值。

11、 在测量仪器仪表使用辅助电源的情况下,此术语通常称为电零位。 当仪器仪表的任何辅助能源都切断而未工作时,经常采用机械零位这个术语。 仪器仪表常数 instrument constant 为求得测量仪器仪表的示值,必须对直接示值相乘的一个系数。 注:当直接示值等于被测量值时,测量仪器仪表的常数为1。 特性曲线 characteristic curve 表明仪器仪表输出量稳态值与一个输入量之间(其它输入量均保持为规定的恒定值)函数关系的曲线。 在规定特性曲线 specified characteristic curve 在规定条件下,表明仪器仪表应有的输出量稳态值与一个输入量之间函数关系的曲线。

12、调整 adjustment 为使仪器仪表处于正常工作状态和消除偏差以适合于使用所进行的操作。 用户调整 user adjustment 允许用户进行的调整。 校准 calibration 在规定条件下,为确立测量仪器仪表或测量系统的示值或实物量具所体现的值与被测量相对应的已知值之间关系的操作。 校准曲线 calibration curve 在规定条件下,表示被测量值与仪器仪表实际测得值之间关系的曲线。 校准循环 calibration cycle 仪器仪表校准范围极限间的上行校准曲线和下行校准曲线的组合。 校准表格 calibration table 表示校准曲线的数据表格形式。 溯源性 tr

13、aceability 测量结果可以通过连续的比较链将其与适当的标准器(通常是国际标准器或国家标准器)联系起来的一种特性。 灵敏度 sensitivity 仪器仪表的输出变化值除以相应的输入变化值。 准(精)确度 accuracy 仪器仪表的示值与被测量约定真值的一致程度。 准(精)确度等级 accuracy class 仪器仪表按准(精)确度高低分成的等级。 误差极限 limits of error 同义词:最大允许误差 maximum permissible error 由标准、技术规范等所规定的仪器仪表误差的极限。 基本误差 intrinsic error 又称固有误差。 在参比条件下仪器

14、仪表的示值误差。 一致性 conformity 标准曲线与规定特性曲线(例如:直线、对数曲线、抛物线等)的一致程度。 注:一致性分为独立一致性、端基一致性和案基一致性。当仅称一致性时,是指独立一致性。 独立一致性 independent conformity 通过调整将校准曲线接近规定特性曲线,使最大偏差为最小时的一致程度。 端基一致性 terminal-based conformity 通过高速将校准曲线接近规定特性曲线,使两曲线的范围上限值和下限值分别重合时的一致程度。 零基一致性 zero-based conformity 通过调整将校准曲线接近规定的特性曲线,使两曲线的范围下限值重合且

15、最大的正偏差和负偏差相等时的一致程度。 一致性误差 conformity error 校准曲线和规定特性曲线之间的最大偏差。 一致性误差分为独立一致性误差、端基一致性误差和零基一致性误差,当仅称一致性误差,是指独立一致性误差。 一致性误差通常以量程的百分数表示。 线性度 linearity 校准曲线与规定直线的一致程度。 注:线性度分为独立线性度、端基线性度和零基线性度。当仅称线性度时,是指独立线性度。 独立线性度 independent linearity 通过高速将校准曲线接近规定直线,使最大偏差为最小时的一致程度。 端基线性度 terminal-based linearity 通过调整将

16、校准曲线接近规定直线,使两者的范围上限值和下限值分别重合时的一致程度。 零基线性度 zero-based linearity 通过调整将校准曲线接近规定直线,使两者的范围下限值重合且最大的正偏差和负偏差相等时的一致程度。 线性度误差 linearity error 校准曲线与规定直线之间的最大偏差。 线性度误差分为独立线性度误差,端基线性度误差和零基线性度误差。当仅称线性度误差时,是指独立线性度误差。 线性度误差通常以量程的百分数表示。 死区 dead band 不致引起仪器仪表输出有任何可觉察变化的最大输入变化区间。 鉴别力 discrimination 仪器仪表对输入值微小变化的响应能力。

17、 鉴别力阈 discrimination threshold 使仪器仪表产生一个可觉察变化响应的最小输入变化。例如:使天平指针产生可见位移的最小责载变化为90mg时,则天平鉴别力阈是90mg。 分辨力 resolution 仪器仪表指示装置可有意义地辨别被指示量两紧邻值的能力。 稳定性 stability 在规定的工作条件下,仪器仪表性能特性在规定时间内保持不变的能力。 漂移 drift 仪器仪表输入-输出特性随时间的慢变化。 点漂 point drift 在规定的工作条件下,对应一个恒定的输入在规定的时间内的输出变化。 零点漂移 zero drift 简称零漂 范围下限值上的点漂。当下限值不

18、为零值时亦称为始点漂移。 重复性 repeability 在同一工作条件下,仪器仪表对同一输入值按同一方向连续多次测量的输出值间的相互一致程度。 注:重复性应不包括回差、漂移。 重复性误差 repeatability error 在全测量范围内和同一工作条件下,从同方向对同一输入值进行多次连续测量所获得的随机误差。 量程误差 span error 在参比工作条件下,实际输出量程与规定输出量程之差。通常以规定输出量程的百分数表示。 量程迁移(偏移) span shift 由于某些影响量引起的输出量程的变化。 零点误差 zero error 在参比工作条件下,当输入处于范围下限值时实际输出值与规定

19、输出范围下限值之差。当下限值不为零值时,亦称为始点误差。 零点迁移(偏移) zero shift 当输入处于范围下限值时,由于某些影响量引起的输出值的变化。当下限值不为零值时,亦称为始点迁移(偏移)。 示值误差 error of indication 仪器仪表的示值减去被测量的约定真值。 引用误差 fiducial error 仪器仪表的示值误差除以规定值。 注:这一规定值常称为引用值,例如:它可以是仪器仪表的量程或范围上限值等。 采样 sampling 以一定时间间隔对被测量进行取值的过程。 采样速率 sampling rate 对被测量进行采样的频率,即单位时间的采样次数。 采样时间 sa

20、mpling time 采样过程中检出被测量的时间。 扫描速率 scan rate 对一系列模拟输入通道的采样速率,以每秒输入通道数表示。 预热时间 warm-up period, warm-up time 仪器仪表接通电源后至其达到规定性能指标所需的时间。 输入阻抗 input impedance 仪器仪表输入端之间的阻抗。 输出阻抗 output impedance 仪器仪表输出端之间的阻抗。 负载阻抗 load impedance 与仪器仪表输出端连接的所有装置及连接导线的阻抗总和。 电功耗 electrical power consumption 稳态时,仪器仪表在其工作范围内所需用的

21、最大电功率。 耗气量 air consmption 稳态时,仪器仪表在其工作范围内所消耗气体的最大流量。 工作条件影响 operating influence 当所有其它工作条件保持恒定时,由于参比工作条件中某一参比值改变到正常工作条件中某一规定值所产生的仪器仪表的性能变化。 通常以正常工作条件的上、下限作为规定值。 如果工作条件影响和工作条件的变化之间的关系是非线性的,则可分别规定不同区间的系数,例如:由220V至230V为0.01%量程/V;由230V至240V为0.15%量程/V。 响应特性 response characteristic 在规定条件下,输入量与相应输出量的关系。 此关系

22、可建立在理论的或实验的研究基础上,它可以用代数方程、数表或图的形式表示。 当输入量的变化是时间的函数时,响应特性的一种形式是传递函数。 时间响应 time response 一个输入量的规定变化引起输出量随时间的变化。 阶跃响应 step response 一个输入量的阶跃变化引起的时间响应。 斜坡响应 ramp response 一个输入量的变化斜率从零跃增到某有限值引起的时间响应。 脉冲响应 impulse response 在一个输入上施加一个脉冲函数引起的时间响应。 频率响应 frequency response 在线性系统中,输出信号的傅里叶变换与相应输入信号的傅里叶变换之比。 稳态

23、 steady-state 系统的特性参数保持恒定的状态。 注:例如,正弦量的特性参数是r.m.s值、频率和初始相位。 瞬态 transient 变量在两个稳态间迅速过渡时的状态。 传递函数 transfer function 在规定的条件范围内,表达输入量与相输应出量间关系的函数。 增益 gain 在稳态线性系统中,输出信号的幅值(或功率)与相应输入信号的幅值(或功率)之比。 衰减 attenuation 信号在传输系统中的减小。 时滞 dead time 又称死时。 从输入量产生变化的瞬间起到仪器仪表输出量开始变化的瞬间为止的时间。 阻尼 damping 运动过程中系统能量的耗散作用。 周

24、期阻尼 periodic damping, underdamping 又称欠阻尼。 阶跃响应出现过冲的阻尼。 非周期阻尼 aperiodic damping, overdamping 又称过阻尼。 阶跃响应不出现过冲的阻尼。 临界阻尼 critical damping 介于周期阻尼与非周期阻尼之间的一种阻尼。 注:虽出现过冲,但不超过某一规定值(一般与基本误差有关)时,仍可认为是临界阻尼。 阻尼力矩 damping torque 使可动部分停止摆动的力矩,其方向与可动部分的转动方向相反,大小与转速成正比。 阻尼力矩系数 damoing torque coefficient 可动部分具有单位角速

25、度的阻尼力矩。 阻尼因数 damping factor 在二阶线性系统的自由振荡中,输出在最终稳态值附近的一对(方向相反的)连续摆动的较大幅值与较小幅值之比。 瞬时过冲 transient overshoot 在阶跃响应时,输出量超出其最终稳态值的最大瞬态偏差。 时间常数 time constant 在由阶跃或脉冲输入引起的一阶线性系统中,输出完成总上升或总下降的63.2%所需的时间。 上升时间 rise time 对于阶跃响应,当由零开始的输出信号从到达最终稳态值的规定小百分数(例如10%)的瞬时起,到第一次到达该稳态值的规定大百分数(例如90%)的瞬时为止的时间。 建立时间 settling time 从输入信号阶跃变化起,到输出信号偏离最终稳态值不超过规定允差(例如1%)时的时间。 注:具有指示装置的仪器仪表,建立时间亦称阻尼时间。 阶跃响应时间 step response time 当输入产生阶跃变化时,输出由初始值第一次到达最终稳态值与初始稳态值之差的规定百分数时的时间。 斜坡响应时间 ramp response time 从施加斜坡输入开始,到输出量保持在输入值乘静态增益减去输出量一阶稳态偏差值的规定允差带内所需的时间。 频率响应特性图frequency response characteristic 对数增益和相角以频率为函数的图解表示,通常用对数坐标表示。
