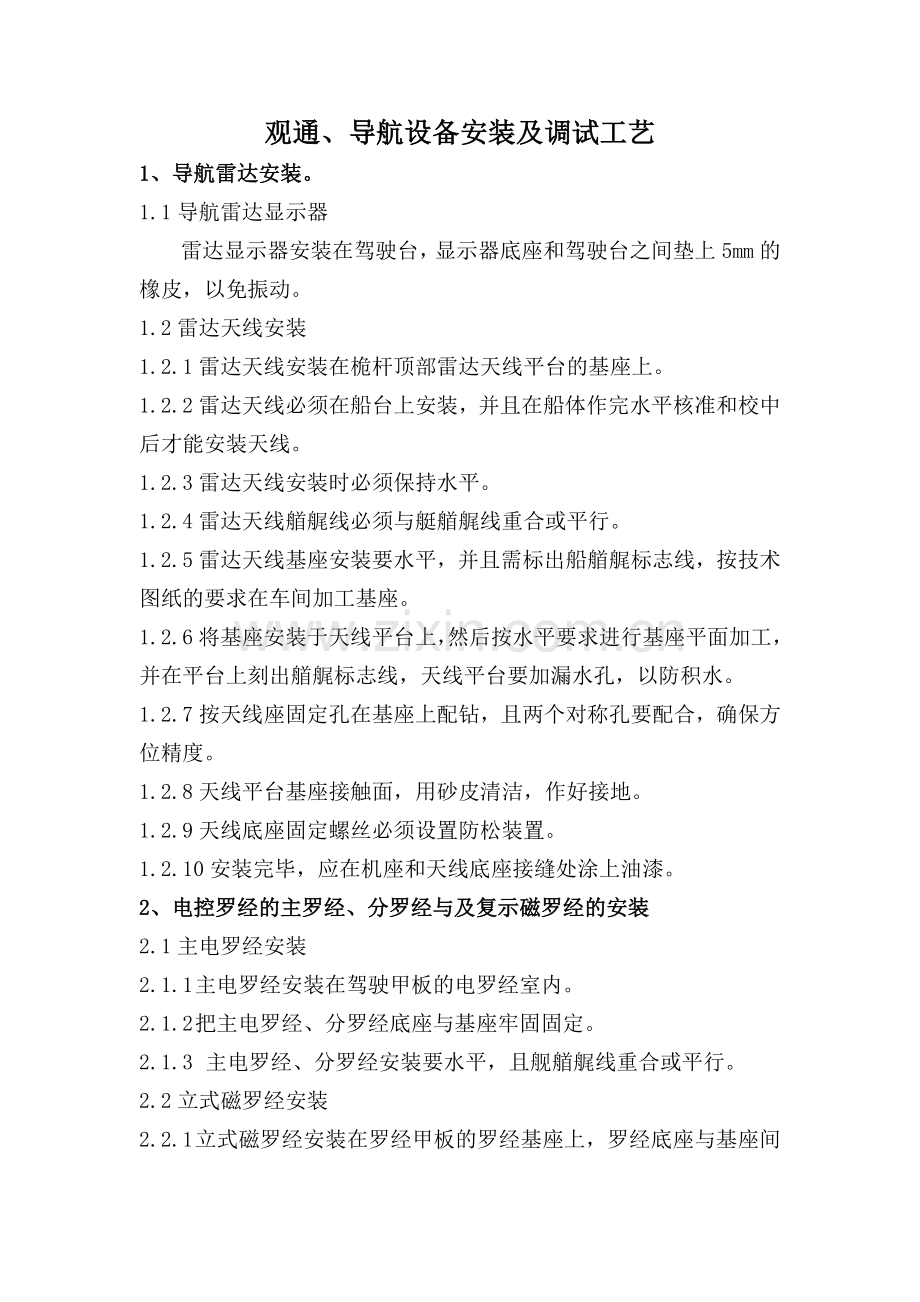

观通、导航设备安装及调试工艺
1、导航雷达安装。
1.1导航雷达显示器
雷达显示器安装在驾驶台，显示器底座和驾驶台之间垫上5mm的橡皮，以免振动。
1.2雷达天线安装
1.2.1雷达天线安装在桅杆顶部雷达天线平台的基座上。
1.2.2雷达天线必须在船台上安装，并且在船体作完水平核准和校中后才能安装天线。
1.2.3雷达天线安装时必须保持水平。
1.2.4雷达天线艏艉线必须与艇艏艉线重合或平行。
1.2.5雷达天线基座安装要水平，并且需标出船艏艉标志线，按技术图纸的要求在车间加工基座。
1.2.6将基座安装于天线平台上，然后按水平要求进行基座平面加工，并在平台上刻出艏艉标志线，天线平台要加漏水孔，以防积水。
1.2.7按天线座固定孔在基座上配钻，且两个对称孔要配合，确保方位精度。
1.2.8天线平台基座接触面，用砂皮清洁，作好接地。
1.2.9天线底座固定螺丝必须设置防松装置。
1.2.10安装完毕，应在机座和天线底座接缝处涂上油漆。
2、电控罗经的主罗经、分罗经与及复示磁罗经的安装
2.1主电罗经安装
2.1.1 主电罗经安装在驾驶甲板的电罗经室内。
2.1.2 把主电罗经、分罗经底座与基座牢固固定。
2.1.3 主电罗经、分罗经安装要水平，且舰艏艉线重合或平行。
2.2立式磁罗经安装

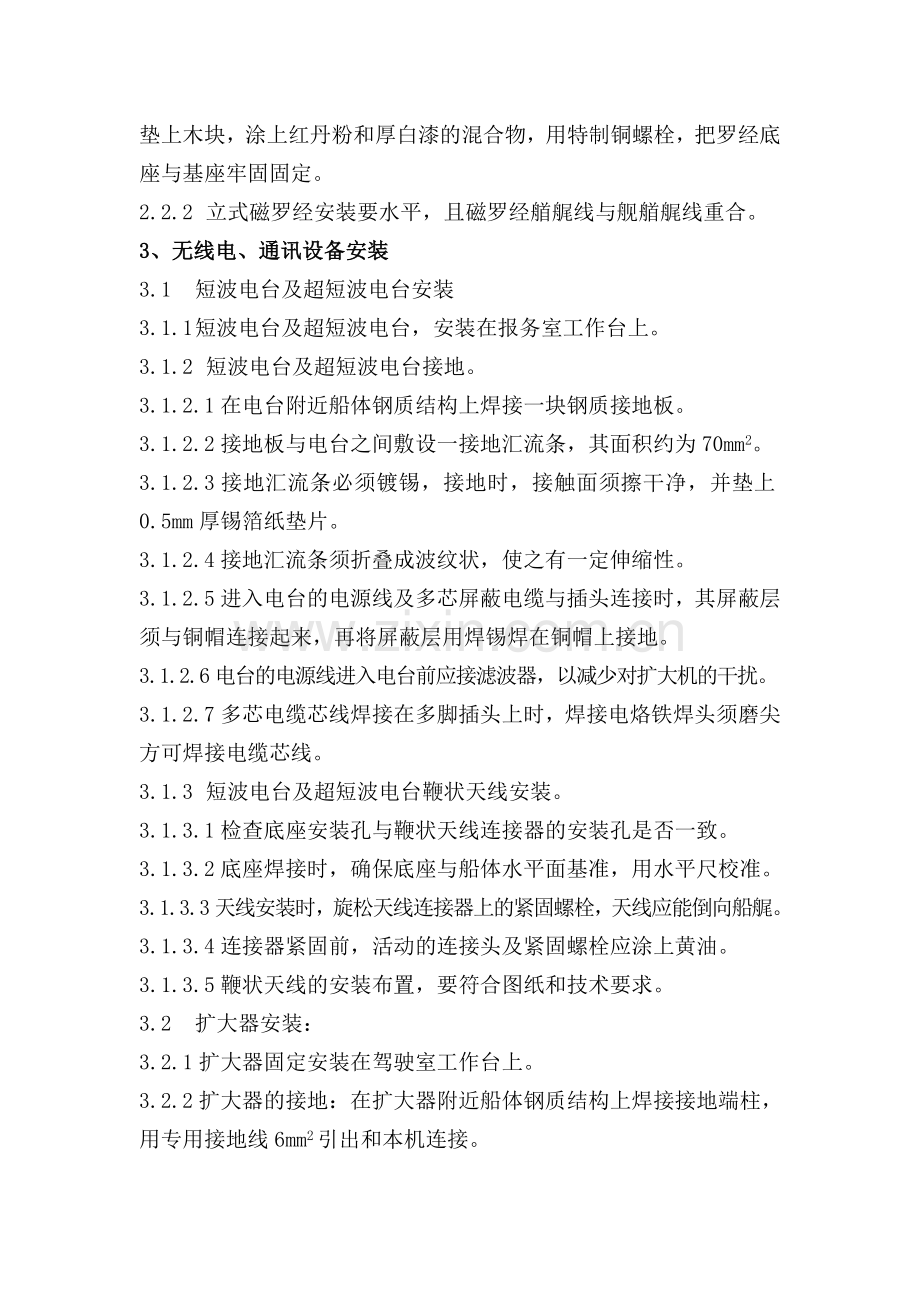

2.2.1 立式磁罗经安装在罗经甲板的罗经基座上，罗经底座与基座间垫上木块，涂上红丹粉和厚白漆的混合物，用特制铜螺栓，把罗经底座与基座牢固固定。
2.2.2 立式磁罗经安装要水平，且磁罗经艏艉线与舰艏艉线重合。
3、无线电、通讯设备安装
3.1 短波电台及超短波电台安装
3.1.1 短波电台及超短波电台，安装在报务室工作台上。
3.1.2 短波电台及超短波电台接地。
3.1.2.1在电台附近船体钢质结构上焊接一块钢质接地板。
3.1.2.2接地板与电台之间敷设一接地汇流条，其面积约为70mm2。
3.1.2.3接地汇流条必须镀锡，接地时，接触面须擦干净，并垫上0.5mm厚锡箔纸垫片。
3.1.2.4接地汇流条须折叠成波纹状，使之有一定伸缩性。
3.1.2.5进入电台的电源线及多芯屏蔽电缆与插头连接时，其屏蔽层须与铜帽连接起来，再将屏蔽层用焊锡焊在铜帽上接地。
3.1.2.6电台的电源线进入电台前应接滤波器，以减少对扩大机的干扰。
3.1.2.7多芯电缆芯线焊接在多脚插头上时，焊接电烙铁焊头须磨尖方可焊接电缆芯线。
3.1.3 短波电台及超短波电台鞭状天线安装。
3.1.3.1检查底座安装孔与鞭状天线连接器的安装孔是否一致。
3.1.3.2底座焊接时，确保底座与船体水平面基准，用水平尺校准。
3.1.3.3天线安装时，旋松天线连接器上的紧固螺栓，天线应能倒向船艉。
3.1.3.4连接器紧固前，活动的连接头及紧固螺栓应涂上黄油。
3.1.3.5鞭状天线的安装布置，要符合图纸和技术要求。
3.2 扩大器安装：
3.2.1扩大器固定安装在驾驶室工作台上。
3.2.2扩大器的接地：在扩大器附近船体钢质结构上焊接接地端柱，用专用接地线6mm2引出和本机连接。
3.2.3接地端点面擦干净垫上0.5mm厚锡箔纸垫片。
3.2.4进入扩大器的电源线及多芯线屏蔽电缆的金属屏蔽层与本机接地铜帽连接起来。
4、鞭状天线安装。
4.1 检查底座安装孔与鞭状天线连接器的安装孔是否一致。底座焊接时，确保底座与船体水平面基准，用水平尺校准。天线安装时，旋松天线连接器上的紧固螺栓，天线应能倒向船艉。连接器紧固前，活动的连接头及紧固螺栓应涂上黄油。鞭状天线的安装布置，要符合图纸和技术要求。
5、侦察设备安装：
5.1侦察设备安装在工作室工作台上。
5.2在侦察设备附近船体钢质结构上焊接一块钢质接地板。
5.3接地工艺
5.3.1接地与侦察设备之间敷设一接地汇流条，其面积约为70mm2。
5.3.2接地汇流条必须镀锡，接地时，接触面须擦干净，并垫上0.5mm厚锡箔纸垫片。
5.3.3接地汇流条须折叠成波纹状，使之有一定伸缩性。
5.3.4进入侦察设备的电源线及多芯屏蔽电缆与插头连接时，其屏蔽层须与铜帽连接起来，再将屏蔽层用焊锡焊在铜帽上接地。
5.3.5侦察设备的电源线进入侦察设备前应接滤波器，以减少干扰。
5.4 侦察设备天线安装
5.4.1检查底座安装孔与天线连接器的安装孔是否一致。
5.4.2底座焊接时，确保底座与船体水平面基准，用水平尺校准。
5.4.3天线安装时，旋松天线连接器上的紧固螺栓。
5.4.4连接器紧固前，活动的连接头及紧固螺栓应涂上黄油。
5.4.5鞭状天线的安装布置，要符合图纸和技术要求。
6、气象仪安装
6.1 主仪器安装在驾驶台海图桌附近。
6.2 测风传感器安装在主桅横桁上，周围留有传感器旋转的范围，底座焊接牢固。
6.3 测温传感器安装在罗经甲板专用支架上，并焊接妥。
6.4 进线的电缆函，填料填封，以防水密。
6.5 接好各设备的专用接地线。
6.6测风和测温传感器安装时必须保护水平。
7、测深仪、探渔仪安装
7.1测深仪、探渔仪显示器安装在驾驶室海图桌上方的平台上。
7.2测深仪、探渔仪的固定式换能器安装在测深井内。
7.3测深仪、探渔仪安装工艺
7.3.1换能器安装位置一般是安装在离船艏，为船的总长的～处，并要避开排水口、海水阀及其它有碍水流平顺的凸出物，同时应远离船上机械震动和动水干扰源。
7.3.2换能器应安装在远离船舷，船体线型变化最小，当船舶横摇时，防止换能器摇出水面的位置，使换能器工作面与船体外板平齐，如果换能器安装在船体曲度较大处，应加装导流罩或导流板，以保证航行时换能器周围水流均匀。
7.3.3换能器附近不得设有与测深仪、探渔仪同时工作的其它仪器的超声发射装置。
7.3.4当船舶没有倾斜时，换能器工作表面应平行于水平或对水平的倾角不得大于1°。
7.3.5在安装换能器之前，船体必须校水平和校中线以后，才允许安装换能器。
7.3.6换能器在船底开孔安装时应能保证水密性能。
7.3.7换能器工作面要谨慎保护，保持清洁，决不能粘油脂，涂漆和受到任何机械损伤，在船体下水前换能器工作面要去污去脂清洗。
7.3.8换能器与显示器的连接电缆必须穿屏蔽导管。
7.3.9所有仪器的壳体和电缆金属层作接地处理，必须有良好的接地，接地柱用0.5mm的锡箔垫片垫上，用螺母锁紧。
7.4能器外壳安装。
7.4.1把换能器内部的构件取出，剩下换能器的钢质外壳。
7.4.2作好钢质外壳的尺寸样板，并在测深井作定位尺寸和开孔。
7.4.3换能器的钢质外壳焊接在开孔位上，但首先校好水平面后，才能进行焊接，采用双面焊接。
7.4.4焊接完毕进行密性试验，试验后无渗漏现象，最后焊接导流板。
7.4.5导流板焊接整理平顺，涂漆防护处理。
7.4.6安装完毕后做泵风试验，压力为0.03MPa。
7.4.7换能器安装如图所示。

8、雷达调试
8.1雷达的船艏线与船艏调试一致。
8.2报警、增益调谐、回波等工作正常。
8.3雷达显示屏显示实物距离与实物实测距离符合技术要求。
8.4雷达的海浪抑制、雨雪抑制、中心偏移、数据显示符合技术要求。
9、卫星导航仪调试：
9.1卫星导航仪的到达、航路点、测速等各功能工作正常。
9.2卫星导航仪的海图放大、输入标记、光标设定、报警点符合技术要求。
9.3卫星导航仪方位指示符合技术标准。
9.4作好记录报军代表和工厂质量管理科验收。
10、立式磁罗经、复示磁罗经
10.1立式磁罗经、复示磁罗经方向指示与船艏线调一致。
10.2用特定的叠标方法校对磁罗经，使偏差在规定的规范内。
10.3作好记录报军代表和工厂质量管理科验收。
11、无线电、侦察与通讯设备调试
11.1大器作效用试验。
11.1.1扩大器遥控话筒对舱面、舱内、岗位等各工况功能符合技术要求。
11.1.2各高音喇叭和扬声器分贝符合于技术要求。
11.1.3各舱内的扬声器高低音转换开关工作正常。
11.1.4作好记录报军代表和工厂质量管理科验收。
11.2短波电台、侦察设备、甚高频电话、超短波电台作效用试验
11.2.1侦察设备、短波电台、甚高频电话、超短波电台作实地侦察、联络，校波各功能状态良好，作好记录。
11.2.2短波电台、侦察设备、甚高频电话、超短波电台作明码和密码的校对，符合于技术要求。
11.2.3作好记录报军代表和工厂质量管理科验收。
12、电控罗经调试
12.1效用试验，调整误差符合技术要求，作好记录。
12.2分罗经配合主罗经进行调整符合于技术要求。
12.3作好记录报军代表和工厂质量管理科验收。
13、气象仪调试
13.1气象仪的测风传感器旋转自如。
13.2测风传感器所测的风向、风速与技术人员在实地人工所测数据符合于技术要求。
13.3测温湿传感器所测的温度、湿度与技术人员在实地人工所测数据符合于技术要求。
13.4作好记录报军代表和工厂质量管理科验收。
14、测深仪调试
14.1在停泊原地作效用试验，测深仪原地测深的数据与技术人员作实地测深数据的误差符合测深仪的技术要求，作好记录。
14.2测深仪的低位报警符合于技术要求。
14.3测深仪的个位数与十位数的转换符合于技术要求。
14.4作好记录报军代表和工厂质量管理科验收。
