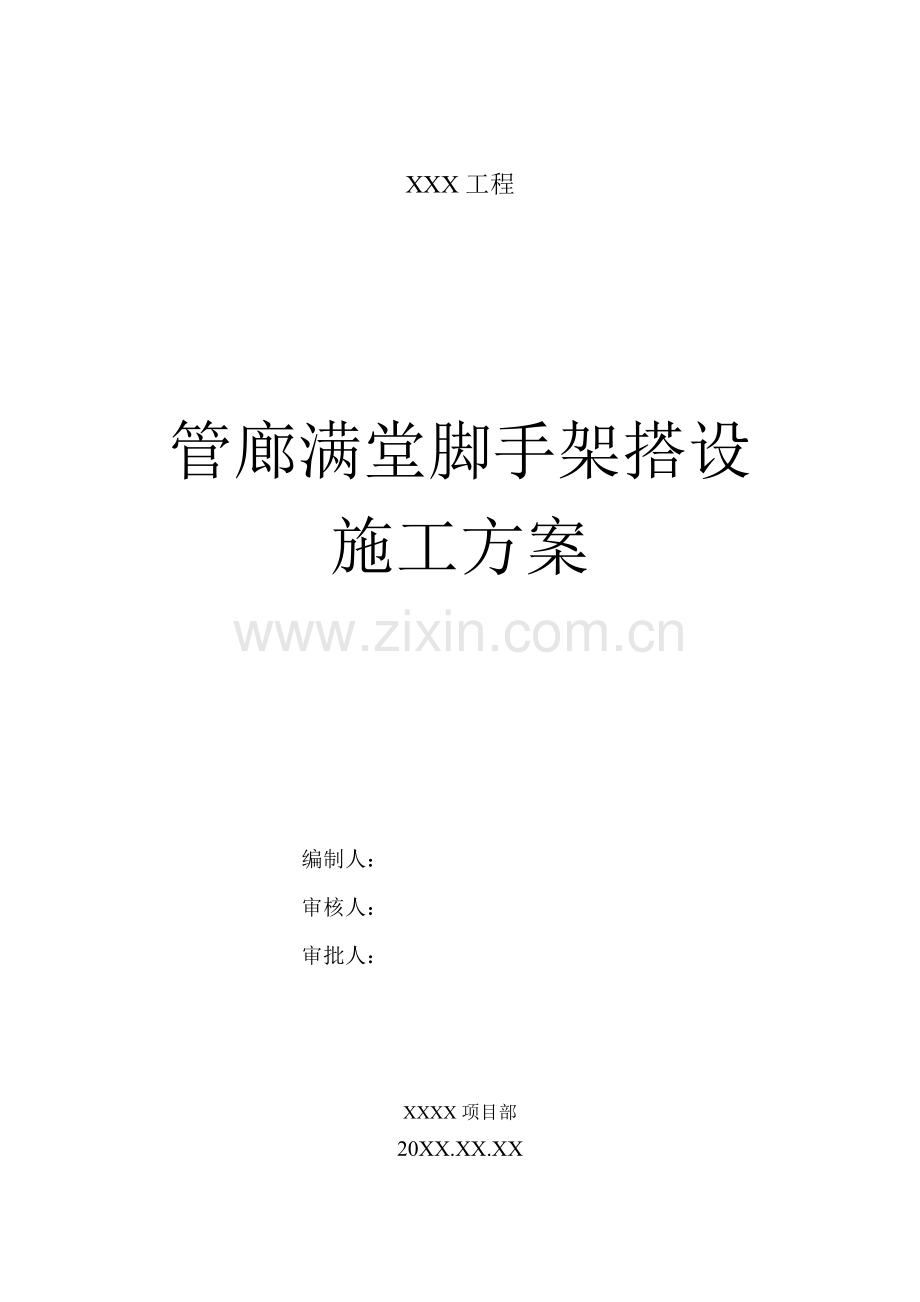

XXX工程管廊满堂脚手架搭设施工方案编制人：审核人：审批人：XXXX项目部20XX.XX.XX一、工程概况该工程为共架火炬管廊脚手架工程。脚手架搭设方案编制依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）、建筑施工安全检查标准（JGJ59-99）、河北省建筑施工安全检查标准实施细则及图纸等。二、脚手架搭设材料要求 1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准碳素结构钢GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。 2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合钢管脚手架GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。三、脚手架搭设技术措施 、施工准备 （1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。 （2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。 （3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。 、脚手架的基础 （1）脚手架搭设前基础要平整夯实，架基及周围不得积水，基槽回填土必须步步夯实后，才能做脚手架基础。 （2）回填土夯实后，上面铺设厚度50mm的0.23m木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。 、脚手架结构技术要求 （1）依脚手架结构要求本工程为框架结构，采有里外双排架使用，外立杆高于顶层梁1.2m，立杆排距1.2m，立杆纵距1.8m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于50mm，大横杆搭设要水平，全长水平差不大于20mm，立杆的纵距排距偏差不大于20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。 （2）架体与建筑物的拉结，架体高度每层用短钢管与柱子拉结，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于4米且层层拉接及水平间距不大于6米且每隔一混凝土柱设置一拉接点，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。布设形式采用花排。 （3）剪刀撑采用6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150mm，最下边斜杆与立杆的连结点距离不大于200mm，剪刀撑杆件的搭接长度为1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于10cm处。剪刀撑下端一定要落地。 （4）脚手板的铺设，施工操作层的脚手架必须铺满、铺稳、铺严，对头铺设的脚手板，接头下面必须设两根小横杆，板端距小横杆150mm，拐弯处的脚手板必须交叉搭铺。（5）操作层、通道口的防护，在操作层高1.2m处设两道防护栏杆.（6）脚手架体与建筑物之间封闭办法：密目网垂直封闭，密目网的质量要求： 密目网要四证齐全，要有阻燃性能，其续燃，阴燃时间均不得大于4秒。要符合GB16909的规定。 每10CM10CM100CM2的面积上，有2000以上网目。密目网贯穿试验：做耐贯穿试验时，将网与地面成30度夹角拉平，在其中心上方3米处，用5KG重的钢管（管径48mm）垂直自由落下，不穿透即为合格产品。密目风的绑扎方法：用14#铅丝将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系蝇的材质应符合GB16909的规定。兜网封闭：用大眼安全网（平网）将脚手架与建筑之间封闭起来，二层处设置一道平网，每隔10米封闭一道。（7）脚手架的上下通道：脚手架体要设置安全马道： 马道宽度不小于1米，坡度以1：3（高：长）为宜。 马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。人行斜道小横杆间距不超过1.5米。 马道上满铺脚手板，板上钉防滑条，防滑条不大于300mm。设置护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。（8）脚手架的卸料平台：卸料平台上面要挂牌标明控制荷载；要严格按照搭设方案施工。卸料平台设计计算 立杆横距米，立杆纵距，步距 剪刀撑连续设置，卸料平台宽度。 （）强度计算 max=q12/8 q=1.2(GK.C+gh)+1.4kQQK.C GK脚手板重量GK=0.3KN/M2 C 卸料平台宽度 C=2M gk钢管单位长度gk=38N/M KQ施工活荷载 KQ=1.2N/M2 QK施工荷载标准值QK=2000N/M2 q=1.2*(300*1.0+38)+1.4*1.2*2000*1=405.6+3360=3765.6N/M Mmax=(3765.6*12)/8=470.7N.M 验算抗弯强度 S=Mmax/W=470.7/5078=92.7N/MM2205N/MM2 所以安全满足设计要求 (2)计算变形 查表48*3.5的钢管参数 E=2.06*105N/MM2 (钢管的弹性模量)I=12190mm(钢管的截面惯性矩) W/b=5ql3/384EI=(5*3765.6*10003)/(384*2.06*105*12190)=0.19%=1/5261/150 满足要求 经结构计算均符合强度、刚度、稳定性的要求 （9）外脚手架搭设顺序本工程脚手架搭设自下而上进行，立杆垫板铺完后由楼的一侧开始排尺，在垫板上用粉笔画出立杆轴心线，然后在垫板上摆放标准底座及扫地杆竖立杆（随即立杆与扫地杆用直角扣件扣紧）装扫地小横杆安第一步大横杆安装第一步小横杆校正立杆设第一排拉结点安第二步大横杆第二步小横杆.以此类推，搭设高度步大横杆时安装剪刀和横向支撑杆。四、脚手架检查和验收搭设时随施工进度进行交底，在检查验收时随进度分段搭设验收，经验收合格后方能交付使用，并履行交验签字手续入档，脚手架参加验收人员：主管工长、技术员、架子工、班组长和专职安全员。五、脚手架使用、维护、保养技术措施 、设专人每天对脚手架进行巡回检查，检查立杆、垫板有无下沉、松动，架体所有扣件有无滑扣、松动，架体各部构件是否完整齐全。 、作好脚手架基础排水，下雨过后要对脚手架架体基础进行全面检查，严禁脚手架基底积水下沉。 、操作层施工荷载不得超过270KG平方米，不得将横杆支撑、缆风绳等固定在脚手架上，严禁在脚手架上悬挂重物。 、严禁任何人任意拆除脚手架上任何部件。 、遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业，在复工前必须检查无问题后方可继续作业。六、脚手架搭设时注意事项 1、外径48mm与51mm的钢管及木楞严禁混合使用。 2、主节点处，固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于150mm。 3、各杆件端头伸出扣件盖板边缘的长度不小于140mm。 4、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。 5、上架作业人员必须持证上岗，戴好安全帽，系好安全带。 6、严格按搭设方案施工；连墙件和剪刀撑应及时设置，不得滞后超过两步。 7、在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差100mm.七、脚手架材料用量计划材料名称单位数量进场时间钢管30000根2012.03.12直角扣件80000个2012.03.12对接扣件30000个2012.03.12旋转扣件30000个2012.03.12竹架板2500块2012.03.14木板2500块2012.03.14下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
