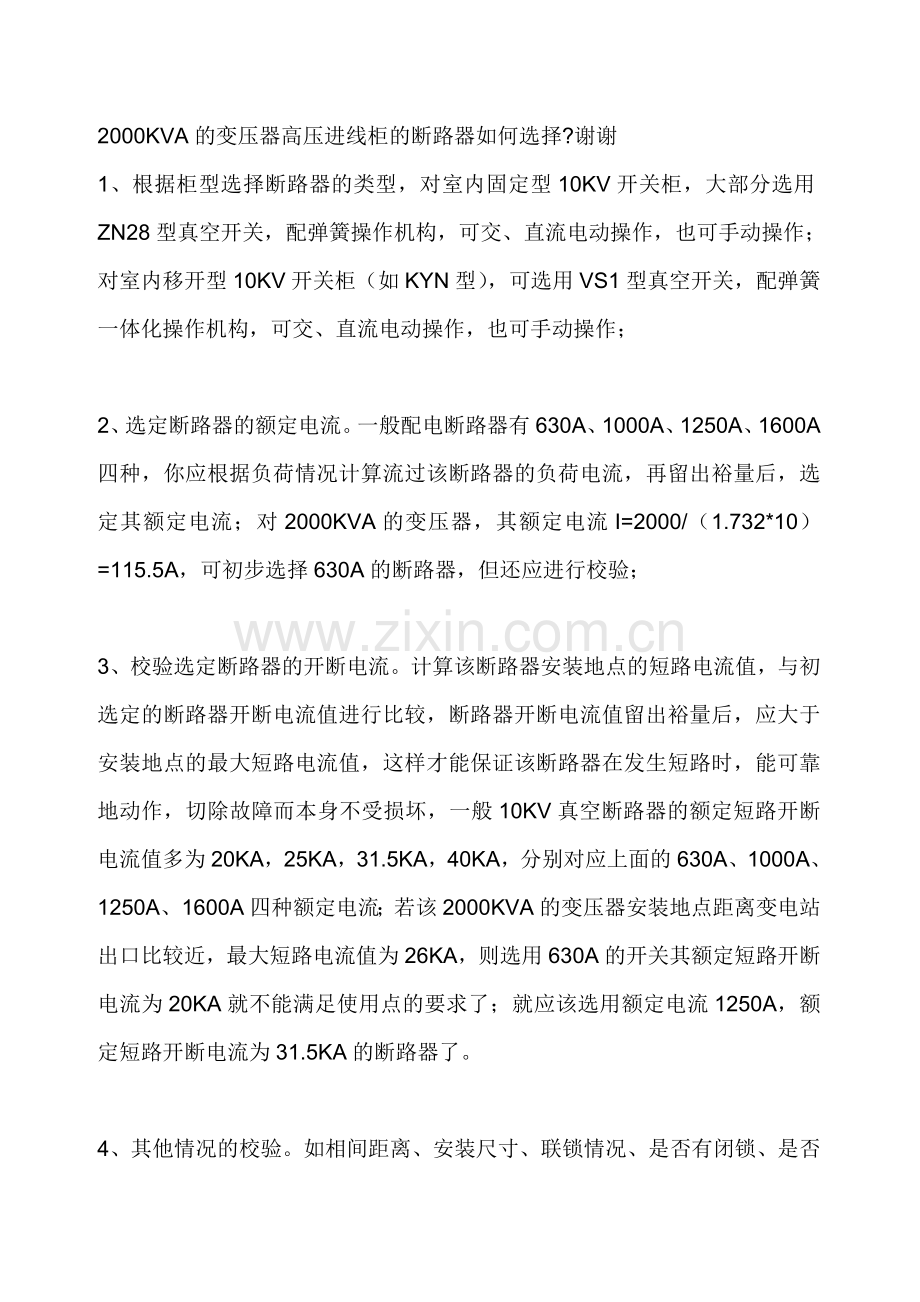

2000KVA的变压器高压进线柜的断路器如何选择?谢谢
1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；

2、选定断路器的额定电流。一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；

3、校验选定断路器的开断电流。计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

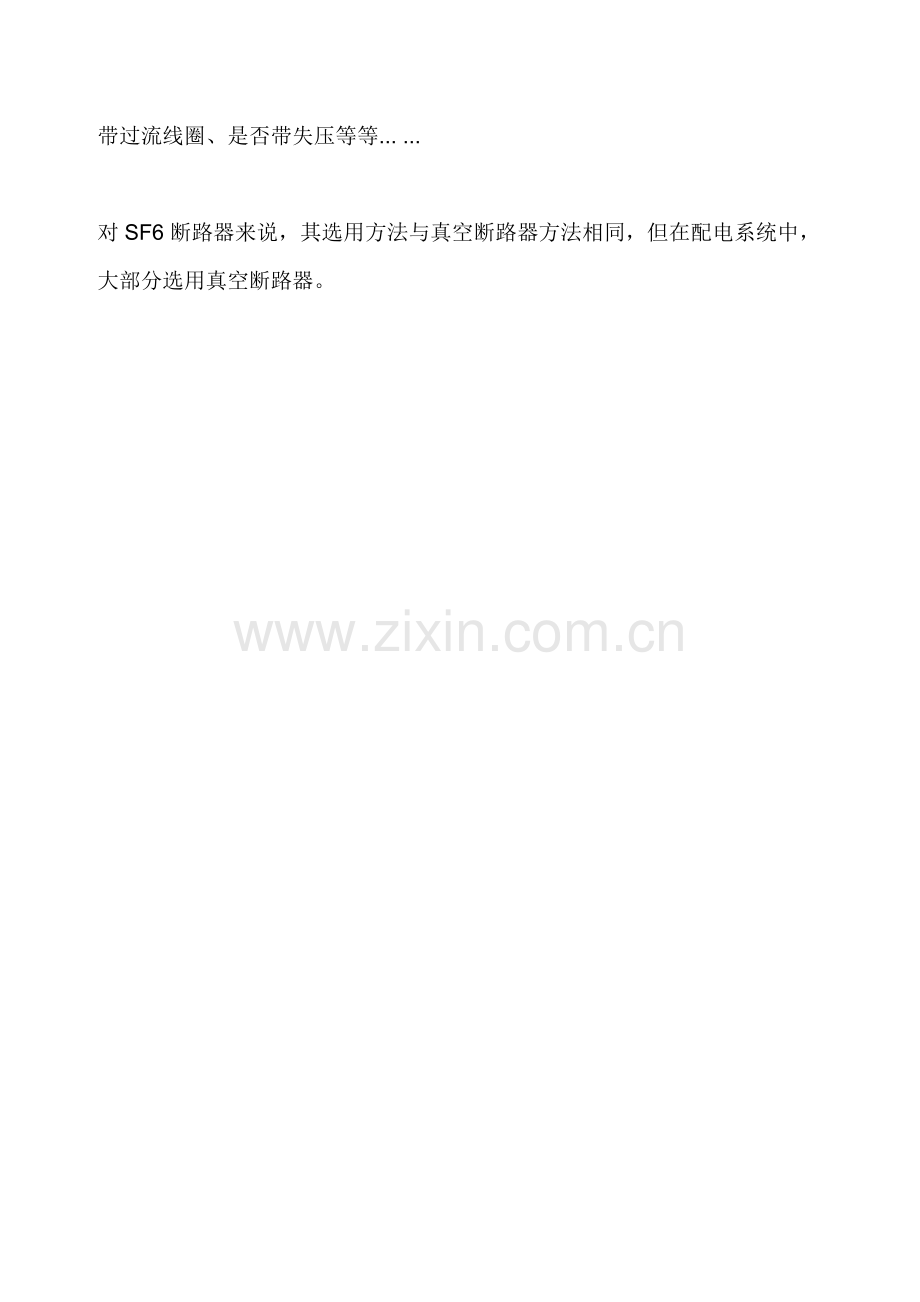

4、其他情况的校验。如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...

对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。
