电学实验

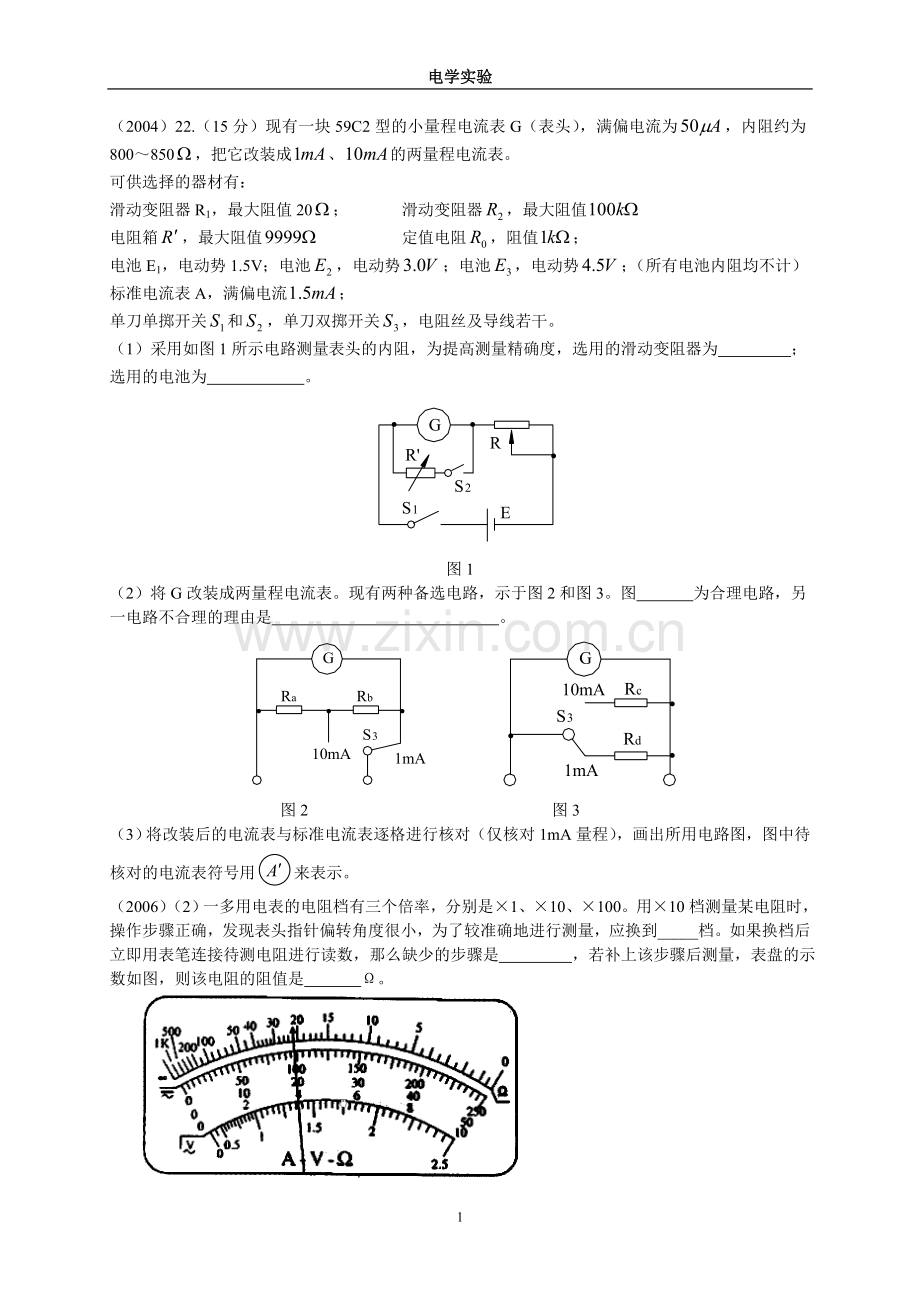

（2004）22.（15分）现有一块59C2型的小量程电流表G（表头），满偏电流为，内阻约为800～850，把它改装成、的两量程电流表。
可供选择的器材有：
滑动变阻器R1，最大阻值20； 滑动变阻器，最大阻值
电阻箱，最大阻值 定值电阻，阻值；
电池E1，电动势1.5V；电池，电动势；电池，电动势；（所有电池内阻均不计）
标准电流表A，满偏电流；
单刀单掷开关和，单刀双掷开关，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为 ；选用的电池为 。

图1
（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图 为合理电路，另一电路不合理的理由是 。

图2 图3
（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用来表示。
（2006）（2）一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是 Ω。

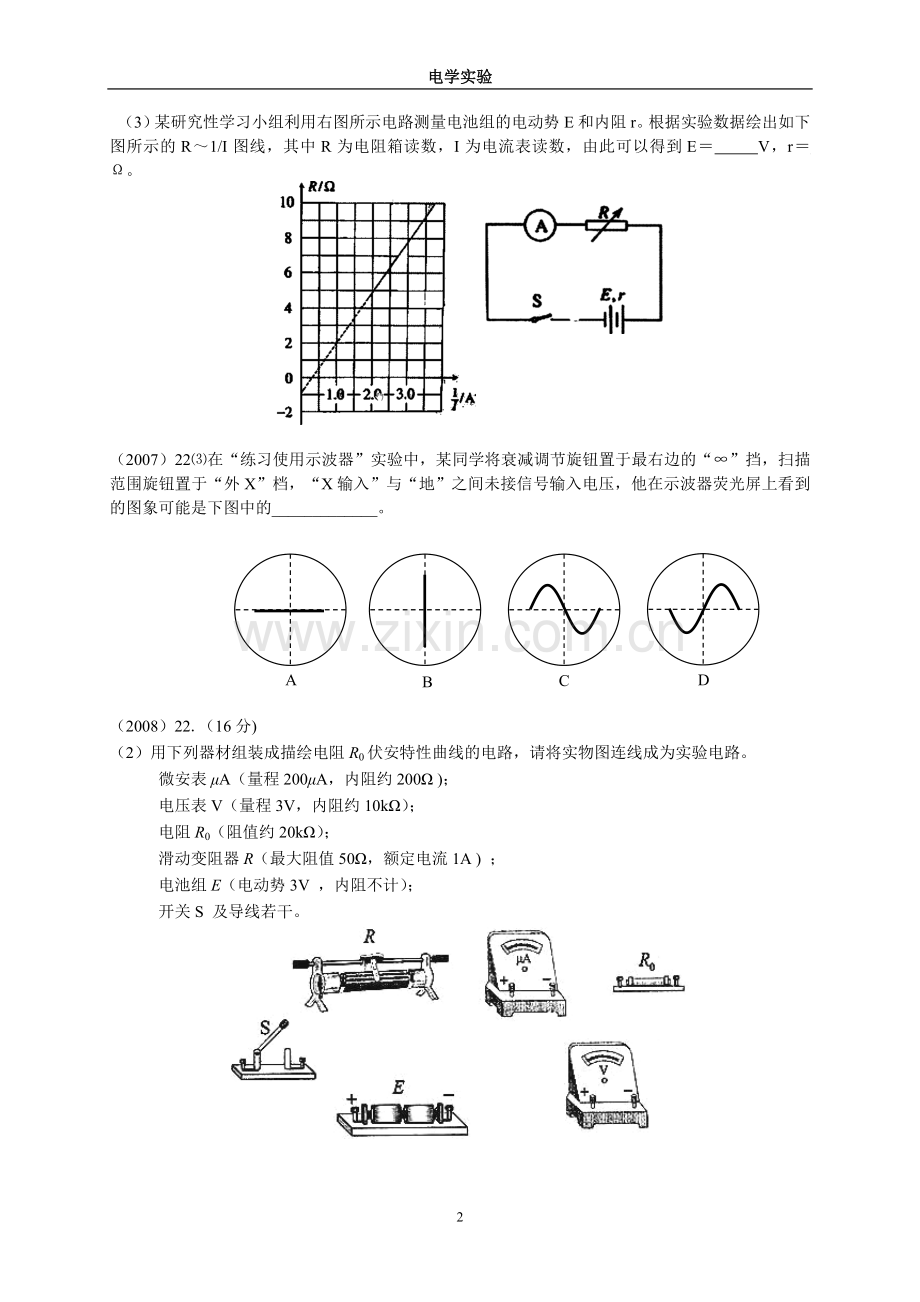

（3）某研究性学习小组利用右图所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如下图所示的R～1/I图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝ V，r＝ Ω。

（2007）22⑶在“练习使用示波器”实验中，某同学将衰减调节旋钮置于最右边的“∞”挡，扫描范围旋钮置于“外X”档，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图象可能是下图中的_____________。

A
B
C
D

（2008）22.（16分)
（2）用下列器材组装成描绘电阻R0伏安特性曲线的电路，请将实物图连线成为实验电路。
微安表μA（量程200μA，内阻约200Ω )；
电压表V（量程3V，内阻约10kΩ）；
电阻R0（阻值约20kΩ）；
滑动变阻器R（最大阻值50Ω，额定电流1A ) ；
电池组E（电动势3V ，内阻不计）；
开关S 及导线若干。

（2009）3.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是

（2009）(2)图示为简单欧姆表原理示意图，其中电流表的偏电流=300A,内阻Rg=100 ，可变电阻R的最大阻值为10 k，电池的电动势E=1.5 V,内阻r=0.5 ，图中与接线柱A相连的表笔颜色应是 色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx= k.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较
（填“变大”、“变小”或“不变”）。

（2010）（3）要测量电压表V1的内阻RV，其量程为2V，内阻约2kΩ。实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻约5kΩ;
定值电阻R1，阻值30Ω；
定值电阻R2，阻值3kΩ；
滑动变阻器R3，最大阻值100Ω,额定电流1.5A；
电源E，电动势6 V，内阻约0.5Ω；
开关S一个，导线若干。
①有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是　　　　　　　　　；
②请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连好），并标出所选元件的相应字母代号；
③由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义。

（2011）9（4）某同学测量阻值约为25kΩ的电阻RX ,现备有下列器材：
A．电流表（量程100μA, 内阻约2kΩ）；
B．电流表（量程500μA, 内阻约300Ω）；
C．电流表（量程15V, 内阻约100kΩ）；
D．电流表（量程50, 内阻约500kΩ）；
E．直流电源（20V, 允许最大电流1A）；
F．滑动变阻器（最大阻值1kΩ，额定功率1W）；
G．电键和导线若干。
电流表应选_________．电压表应_________．（填字母代号）
该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
①_________________________________________．
②_________________________________________．
