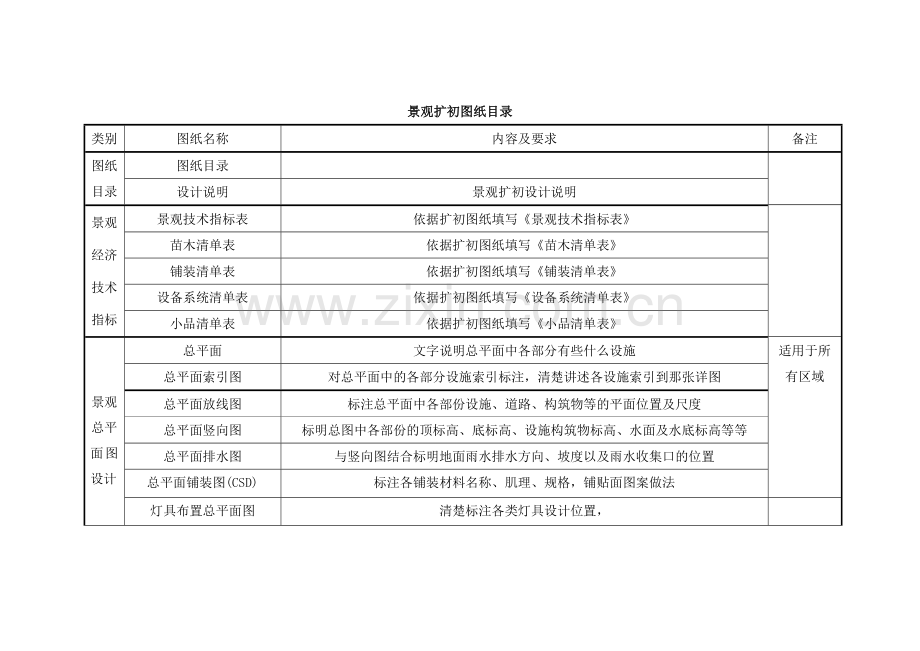

景观扩初图纸目录
类别
图纸名称
内容及要求
备注
图纸目录
图纸目录

设计说明
景观扩初设计说明
景观经济技术指标
景观技术指标表
依据扩初图纸填写《景观技术指标表》

苗木清单表
依据扩初图纸填写《苗木清单表》
铺装清单表
依据扩初图纸填写《铺装清单表》
设备系统清单表
依据扩初图纸填写《设备系统清单表》
小品清单表
依据扩初图纸填写《小品清单表》

景观总平
面图设计
总平面
文字说明总平面中各部分有些什么设施
适用于所有区域
总平面索引图
对总平面中的各部分设施索引标注，清楚讲述各设施索引到那张详图
总平面放线图
标注总平面中各部份设施、道路、构筑物等的平面位置及尺度
总平面竖向图
标明总图中各部份的顶标高、底标高、设施构筑物标高、水面及水底标高等等
总平面排水图
与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置
总平面铺装图(CSD)
标注各铺装材料名称、肌理、规格，铺贴面图案做法
灯具布置总平面图
清楚标注各类灯具设计位置，

家具小品布置总平面图
家具、花钵、垃圾桶等小品摆放位置定位
三类隔离带可不用
标识定位总平面图
确定各类标识摆放位置，设计时考虑预留安装位置
景观
设计
平面
详图
节点一平面详图
l 节点平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；
l 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；
l 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；
l 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。
三类隔离带可根据需要确定
节点二平面详图
节点三平面详图
………………
景观
设计
立/剖面详图
节点一立（剖）面详图
l 节点立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；
l 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；
l 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。
节点二立（剖）面详图
节点三立（剖）面详图
……………………
景观
设计
细部详图
节点一细部详图
l 各个节点中的台阶、道牙、花槽、坐凳、景墙、挡土墙、水景喷泉（如有）、栏杆花架、现制小品等景观元素的平立剖面及大样设计图。对所运用的各种面饰材料的颜色、尺寸、表面处理形式等详细标注，并配合甲方确定材料样板。
节点二细部详图
节点二细部详图
道路设计
车行道路平面图
需明确道路平面位置，路面板块设计，路面铺装材料，排水方式设计
三类隔离带可不用
车行道路立、剖面图
道路横纵坡设计，明确路面、道牙标高，排水坡度

景观设计软景图纸
种植设计总说明
讲述种植设计原则，及其实施质量要求
三类隔离带可根据需要确定
苗木种植表
种植表包括苗木名称、图例、规格、数量、备注及技术要求
乔木配置平面图
乔木平面图需有明确的文字标注，清楚说明树木类别及数量
灌木配置平面图
灌木平面图需有明确的文字标注，清楚说明灌木类别及数量面积
种植详图
乔木、灌木、地被、花境等种植详图以及各类边缘处理详图
给排水设计
给排水设计说明
讲述给排水设计原则，及其实施质量要求
给水喷灌是否包含在和设计范围？
给水（喷灌）平面定位图
定位给排水位置，并标明服务半径
给排水细部做法
细部做法需对材料、铺贴方法、水管布置方式、施工工艺的要求交待清楚
电气设计
电气设计说明
讲述给电气设计原则，及其实施质量要求
电气设计是否包含在设计范围？
灯具布置总平面图
清楚交待灯具布置位置，及回路连接方式
灯具选型照片
必须提供灯具选型
