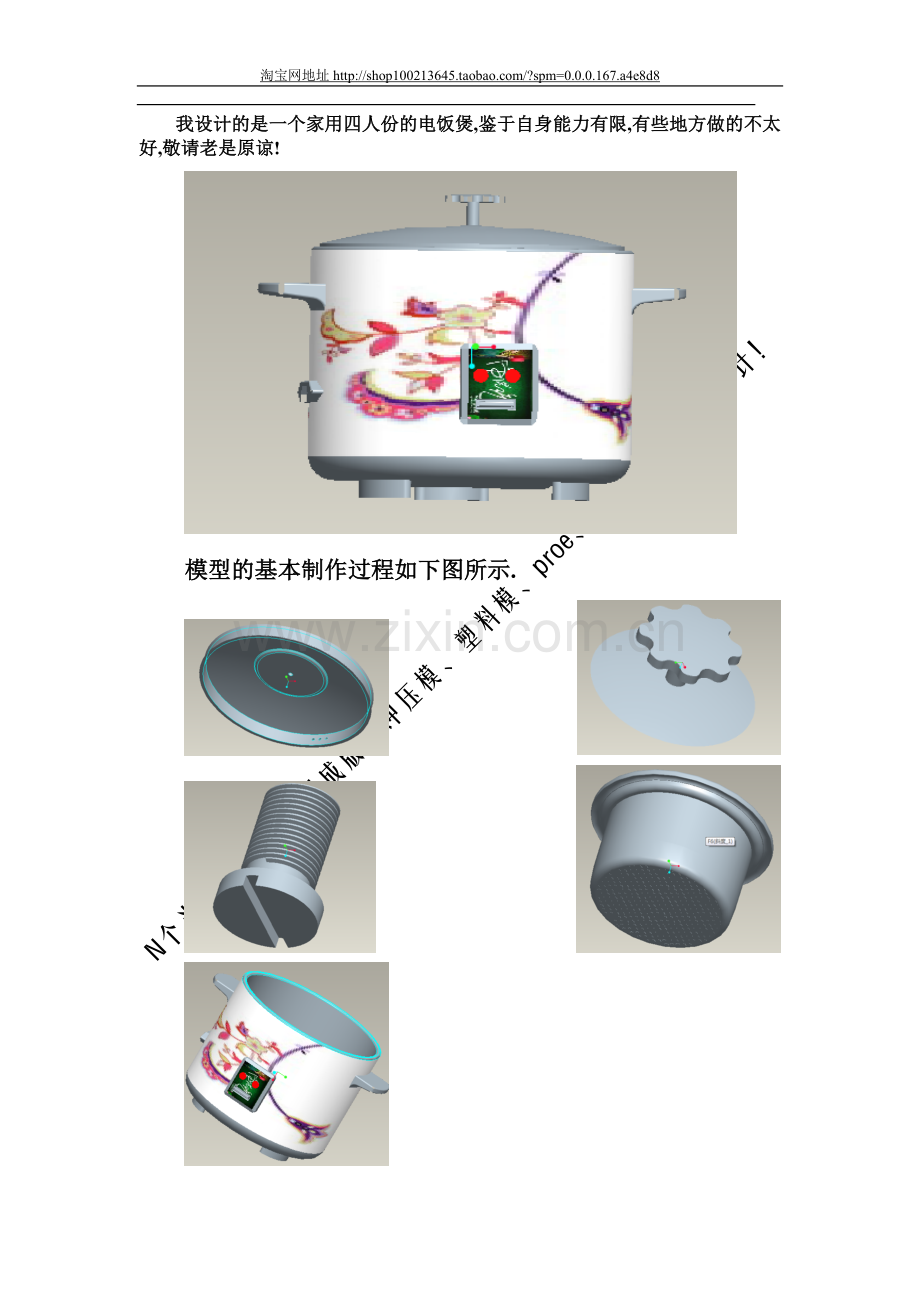

我设计的是一个家用四人份的电饭煲,鉴于自身能力有限,有些地方做的不太好,敬请老是原谅!

模型的基本制作过程如下图所示.
→
→

一、 锅盖的绘制
1、 零件一：盖

步骤1 创建新文件
1) 单击工具栏中的“新建文件”按钮；
2) 在“新建”对话框中选择“零件”类型，在“名称”栏中输入名称“g001.prt”,单击“确定”按钮。

步骤2 建立旋转特征
1） 单击按钮 ，打开旋转特征操控板；
2） 单击“位置”面板中的“定义”按钮，系统显示“草绘”对话框。选择RIGHT基准面为草绘平面，选择TOP基准面为参照平面，接受默认的试图方向；
3） 单击“草绘”按钮，系统进入草绘环境；
4） 使用“绘中心线”命令按钮绘制一条旋转中心线，使用“绘直线”按钮绘制如下图所示轮廓线：
然后使用“绘样条线”命令按钮绘制一条样条线使上图红色线条部分如图所示平滑过渡，

5） 单击草绘命令工具栏中的按钮，完成草绘图的绘制，返回“旋转特征操控版”单击按钮，完成旋转特征的建立，如图所示：。

步骤3 建立壳特征
1） 在“旋转特征操控板”中单击按钮，建立薄板实体。设定厚度值为“3”，如图所示：单击按钮，完成壳特征的建立，如图所示：
。

步骤4 建立倒圆角特征
1）在“旋转特征操控板”中单击按钮，对零件的底部边沿进行倒圆角，设定圆角半径值为“0.3”，如图所示：单击按钮，完成倒圆角特征的建立。

步骤5 建立孔特征
1）单击“旋转特征操控板”中按钮，选择图中红色平面，以中心轴1和TOP基准平面F2为偏移参照，设定偏移为“0”，设定孔的直径为“6”，孔深设定为“3”，如图所示：
2）单击按钮，完成孔特征的建立；
3）单击按钮，在零件的边沿打一个孔，以RIGHT和FRONT基准平面为偏移参照，类型设为“径向”，设定半径为“4”，孔深为“4”，单击按钮，完成孔特征的建立。

步骤6 建立孔的阵列特征
1）选中孔2，点击按钮，选定“轴”，个数设为“3”，偏移设为角度“5”，如图所示：
单击按钮，完成阵列特征的建立，如图所示：
。

步骤7 保存文件
单击按钮，保存当前模型文件；

2、 零件二 把

步骤1 创建新文件
1）单击工具栏中的“新建文件”按钮；
2）在“新建”对话框中选择“零件”类型，在“名称”栏中输入名称“g2.prt”,单击“确定”按钮。

步骤2 建立旋转特征
1）单击按钮 ，打开旋转特征操控板；
2）单击“位置”面板中的“定义”按钮，系统显示“草绘”对话框。选择RIGHT基准面为草绘平面，选择TOP基准面为参照平面，接受默认的试图方向；
3）单击“草绘”按钮，系统进入草绘环境；
4）使用“绘中心线”命令按钮绘制一条旋转中心线，使用“绘直线”按钮绘制如图所示轮廓线：

5） 单击草绘命令工具栏中的按钮，完成草绘图的绘制，返回“旋转特征操控版”单击按钮，完成旋转特征的建立，如图所示：

步骤3 建立孔特征
1） 单击“旋转特征操控板”中按钮，选择图中红色平面，
以RIGHT基准平面F1和TOP基准平面F2为偏移参照，设定偏移为“0”，设定孔的直径为“6”，孔深设定为“10”，如图所示：
2） 单击按钮，完成孔特征的建立。

步骤4 建立内螺纹特征
1） 单击菜单“插入”→“螺旋扫描”→“伸出项”选项，打开“伸出项：螺旋扫描操控板”；
2） 单击“常数”“穿过轴”“右手定则”“完成”；
3） 选取孔1，按照如下定义:
在孔1内草绘一个内牙,点击确定,绘制如图所示的内螺纹，
4）单击螺旋扫描特征操控板中的按钮，完成内螺纹特征的建立

步骤5 建立拉伸特征
1) 单击按钮,打开拉伸特征操控板；
2) 单击“放置”面板中的“定义”按钮，选择系统显示草绘对话框；
3) 单击“草绘”，点击“参照”，选择如图所示的圆为草绘参照，绘制一个如图所示的圆:

直径值设为“10”，绘制完毕单击草绘工具栏中的按钮，系统回到拉伸特征操控板；
4） 单击取出材料按钮；
5） 单击按钮，选择去除材料的方向；
6） 单击“特征预览”按钮，观察生成的特征；
7） 单击拉伸特征操控板中的按钮，完成拉伸特征的建立。

步骤6 阵列特征的建立
1） 选中拉伸特征，单击阵列工具按钮；
2） 在打开的阵列操控板中，选择“参照”类型，一中心轴为参照，个数设置为“8”、“45”，如图所示

3） 然后单击按钮，完成特征参照阵列的建立。
步骤7 倒圆角
单击按钮，按住CTRL键，选择阵列特征后的所有边沿特征，单击按钮，完成倒圆角。
步骤八 保存文件
单击按钮，保存当前模型文件。

3、 零件三 紧固螺钉
步骤1 创建新文件
1）单击工具栏中的“新建文件”按钮；
2）在“新建”对话框中选择“零件”类型，在“名称”栏中输入名称“g3.prt”,单击“确定”按钮。

步骤2 旋转特征的建立
1）单击按钮 ，打开旋转特征操控板；
2）单击“位置”面板中的“定义”按钮，系统显示“草绘”对话框。选择RIGHT基准面为草绘平面，选择TOP基准面为参照平面，接受默认的试图方向；
3）单击“草绘”按钮，系统进入草绘环境；
4）使用“绘中心线”命令按钮绘制一条旋转中心线，使用“绘直线”按钮绘制如图所示轮廓线：

4） 单击草绘命令工具栏中的按钮，完成草绘图的绘制，返回“旋转特征操控版”单击按钮，完成旋转特征的建立，如图所示：

步骤3 拉伸特征的建立
1） 单击拉伸工具按钮，打开拉伸特征操控板；
2） 单击“放置”面板中的“定义”按钮，系统显示如图所示的“草绘”对话框，以曲面F5为草绘平面和参照平面，方向设定为“右”；
3） 单击“草绘”按钮，系统进入草绘状态；
4） 在草绘环境中绘制如图所示的拉伸截面

绘制完毕单击草绘工具栏中的按钮，系统回到拉伸特征操控板；
5） 拉伸深度设定为“1”，单击取出材料按钮；
6）单击按钮，选择去除材料的方向；
7）单击“特征预览”按钮，观察生成的特征；
8）单击拉伸特征操控板中的按钮，完成拉伸特征的建立。

步骤4 外螺纹特征的绘制
1） 单击菜单“插入”→“螺旋扫描” →“伸出项”选项，打开“伸出项：螺旋扫描操控板”；
2） 选取曲面RIGHT，按照如下定义：

在RIGHT平面内绘制一个与盖把内螺纹吻合的外牙，点击确定，绘制如图所示的外螺纹；

3） 单击螺旋扫描特征操控板中的按钮，完成外螺纹特征的建立。
步骤5 保存文件
单击按钮，保存当前模型文件。

4、 零件四 锅
步骤1 创建新文件
1）单击工具栏中的“新建文件”按钮；
2）在“新建”对话框中选择“零件”类型，在“名称”栏中输入名称“guo.prt”,单击“确定”按钮。

步骤2 旋转特征的建立
1）单击按钮 ，打开旋转特征操控板；
2）单击“位置”面板中的“定义”按钮，系统显示“草绘”对话框。选择RIGHT基准面为草绘平面，选择TOP基准面为参照平面，接受默认的试图方向；
3）单击“草绘”按钮，系统进入草绘环境；
4）使用“绘中心线”命令按钮绘制一条旋转中心线，使用“绘直线”按钮绘制如图所示轮廓线：

5） 单击草绘命令工具栏中的按钮，完成草绘图的绘制，返回“旋转特征操控版”单击按钮，完成旋转特征的建立，如图所示：

步骤3 锅身斜度1特征的建立
1） 单击按钮，打开拔模特征操控板；
2） 点击锅身面，选取曲面F5为拔模枢轴设置拖动方向为反向，如图所示设置拔模角度为“0.1”
3） 点击按钮，完成如图所示斜度特征的建立。

步骤4 建立倒圆角1特征
1） 在“旋转特征操控板”中单击按钮，对零件的底部边沿进行倒圆角，设定圆角半径值为“10”，如图所示：单击按钮，完成倒圆角1特征的建立。
步骤5 锅颈斜度2特征的建立
1）单击按钮，打开拔模特征操控板；
2）点击锅身面，选取曲面F5为拔模枢轴设置拖动方向为反向，如图所示设置拔模角度为“18”
3）点击按钮，完成如图所示斜度特征的建立。
3、

步骤6 建立倒圆角2特征
1） 在“旋转特征操控板”中单击按钮，对零件的底部边沿进行倒圆角，设定圆角半径值为“8”，如图所示：单击按钮，完成倒圆角2特征的建立。
步骤7 建立壳特征
1） 在“旋转特征操控板”中单击按钮，建立薄板实体。设定厚度值为“3”，如图所示：单击按钮，完成壳特征的建立，如图所示：

步骤8 建立倒圆角3特征
1） 在“旋转特征操控板”中单击按钮，对锅的内颈边沿进行倒圆角，设定圆角半径值为“3”，如图所示：单击按钮，完成倒圆角3特征的建立。

步骤9 建立倒圆角4特征
1） 在“旋转特征操控板”中单击按钮，对锅的内颈边沿进行倒圆角，设定圆角半径值为“3”，如图所示：单击按钮，完成倒圆角3特征的建立。

步骤10 建立旋转特征
1）单击按钮 ，打开旋转特征操控板；
2）单击“位置”面板中的“定义”按钮，系统显示“草绘”对话框。选择RIGHT基准面为草绘平面，选择TOP基准面为参照平面，接受默认的试图方向；
3）单击“草绘”按钮，系统进入草绘环境；
4）使用“绘中心线”命令按钮绘制一条旋转中心线，使用“绘曲线”按钮绘制如图所示轮廓线：

2） 单击草绘命令工具栏中的按钮，完成草绘图的绘制，返回“旋转特征操控版”单击按钮，完成旋转特征的建立，如图所示：

步骤11 建立拉伸特征
1）单击拉伸工具按钮，打开拉伸特征操控板；
2）单击“放置”面板中的“定义”按钮，系统显示如图所示的“草绘”对话框；
3）单击“草绘器”工具栏上的按钮，打开“草绘器调色板”对话框；
4）选择“多边形”中的六边形，如图所示。

5）双击鼠标左键，在绘图区域选择放置图形的位置，选择缩放比例，旋转角度设置为“0”；
6） 单击按钮完成如图所示六边形的插入；

7)设置拉伸长度为“0.2”；
8）单击按钮，完成拉伸特征的建立。

步骤12 建立拉伸特征阵列
1）选中拉伸特征，单击阵列工具按钮；
2）在打开的阵列操控板中，选择“填充”类型，锅体中心轴为参照，阵列成员间隔的栅格模板设为“8”其它数据设置为“0”，如图所示

3）然后单击按钮，完成特征参照阵列的建立。

步骤13 建立镜像特征
1）选定步骤11拉伸阵列特征,选择如图所示镜像平面，单击“草绘命令”工具栏中的按钮；

2） 然后单击按钮，完成镜像特征的建立。

步骤14 保存文件
单击按钮，保存当前模型文件。

5、 零件五 底座
步骤1 创建新文件
1）单击工具栏中的“新建文件”按钮；
2）在“新建”对话框中选择“零件”类型，在“名称”栏中输入名称“diz.prt”,单击“确定”按钮。

步骤2 建立拉伸1特征
1)单击拉伸工具按钮，打开拉伸特征操控板；
2） 单击“放置”面板中的“定义”按钮，以RIGHT为草绘平面TOP为参照平面进行草绘；
3） 单击“草绘”按钮，系统进入草绘状态；
4） 在草绘环境中绘制如图所示的拉伸截面。

绘制完毕单击草绘工具栏中的按钮，系统回到拉伸特征操控板；
5） 拉伸深度设定为“200”；
6）单击“特征预览”按钮，观察生成的特征；
7）单击拉伸特征操控板中的按钮，完成拉伸特征的建立。

步骤3 建立拉伸2特征
1）单击拉伸工具按钮，打开拉伸特征操控板；
2）单击“放置”面板中的“定义”按钮，以RIGHT为草绘平面TOP为参照平面进行草绘；
3） 单击“草绘”按钮，系统进入草绘状态；
4） 在草绘环境中绘制如图所示的拉伸圆截面，截面半径为“230”。

5） 拉伸深度设定为“160”，单击取出材料按钮；
6）单击按钮，选择去除材料的方向；
7）单击“特征预览”按钮，观察生成的特征；
8）单击拉伸特征操控板中的按钮，完成拉伸特征的建立。

步骤4 斜度1特征的建立
1)单击按钮，打开拔模特征操控板；
2)点击锅身面，选取曲面F6为拔模枢轴,设置拖动方向为反向，如图所示设置拔模角度为“1” ;
3)点击按钮，完成如图所示斜度特征的建立。

步骤5 伸出项特征的建立
1） 单击菜单“插入”→“扫描”→“伸出项”选项，打开“伸出项：扫描操控板”；
2） 单击“草绘”→“参照”，以外圆面为草绘参照，绘制如图所示的草图；
3）绘制完毕单击草绘工具栏中的按钮，系统回到扫描特征操控板
4)单击扫描特征操控板中的按钮，完成内螺纹特征的建立
步骤6 斜度2特征的建立
1） 单击按钮，打开拔模特征操控板；
2） 点击步骤5中的伸出项下表面，选取曲面F8为拔模枢轴设置拖动方向为反向，如图所示设置拔模角度为“8”
3） 点击按钮，完成如图所示斜度特征的建立。

步骤7 拉伸3特征的建立
1)单击拉伸工具按钮，打开拉伸特征操控板；
2）单击“放置”面板中的“定义”按钮，以RIGHT为草绘平面TOP为参照平面进行草绘；
3)单击“草绘”按钮，系统进入草绘状态,绘制如图所示的轮廓线；

4） 单击取出材料按钮；
5）单击按钮，选择去除材料的方向；
6）单击“特征预览”按钮，观察生成的特征；
7）单击拉伸特征操控板中的按钮，完成拉伸特征的建立。

步骤8 倒圆角特征的建立
1） 在“旋转特征操控板”中单击按钮，对步骤7中伸出项边沿进行倒圆角，设定圆角半径值为“0.5”，如图所示：单击按钮，完成倒圆角1特征的建立。

2） 在“旋转特征操控板”中单击按钮，对步骤7中伸出项边沿进行倒圆角，设定圆角半径值为“1”，如图所示：单击按钮，完成倒圆角2特征的建立。

3） 在“旋转特征操控板”中单击按钮，对步骤7中伸出项边沿进行倒圆角，设定圆角半径值为“0.2”，如图所示：单击按钮，完成倒圆角3特征的建立。

4） 在“旋转特征操控板”中单击按钮，对步骤7中伸出项边沿进行倒圆角，设定圆角半径值为“0.2”，如图所示：单击按钮，完成倒圆角4特征的建立。
步骤9 镜像特征的建立
1） 单击“草绘命令”工具栏中的按钮，选定完成倒角的伸出项，以TOP平面为镜像参照，单击按钮，完成镜像特征的建立。
