工艺设计要点之十六：压缩机和真空设备

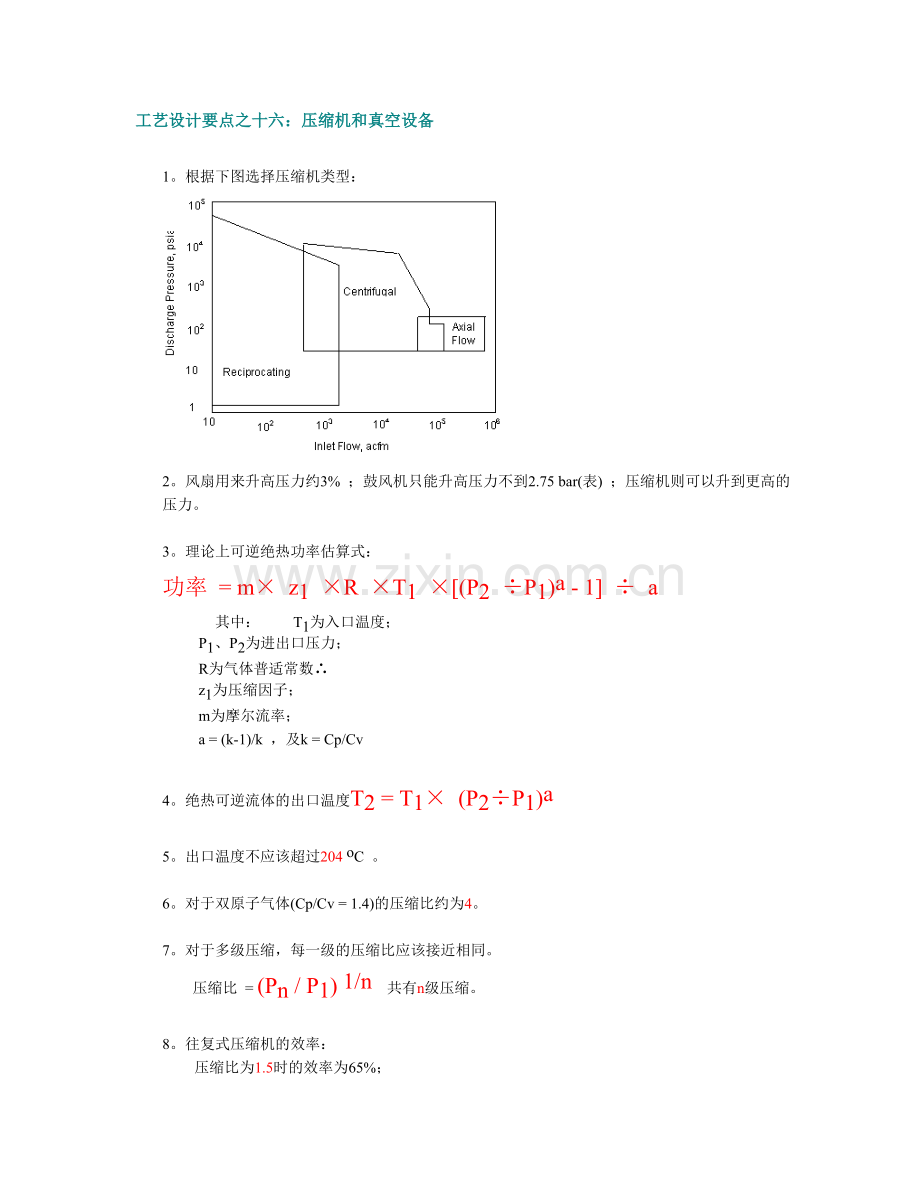

1。根据下图选择压缩机类型：

2。风扇用来升高压力约3% ；鼓风机只能升高压力不到2.75 bar(表) ；压缩机则可以升到更高的压力。

3。理论上可逆绝热功率估算式：
功率 = m× z1 ×R ×T1 ×[(P2 ÷P1)a - 1] ÷ a
其中： T1为入口温度；
P1、P2为进出口压力；
R为气体普适常数∴
z1为压缩因子；
m为摩尔流率；
a = (k-1)/k ，及k = Cp/Cv

4。绝热可逆流体的出口温度T2 = T1× (P2÷P1)a

5。出口温度不应该超过204 oC 。

6。对于双原子气体(Cp/Cv = 1.4)的压缩比约为4。

7。对于多级压缩，每一级的压缩比应该接近相同。
压缩比 = (Pn / P1) 1/n 共有n级压缩。

8。往复式压缩机的效率：
压缩比为1.5时的效率为65%；
压缩比为2时的效率为75%；
压缩比为3 ~ 6时的效率为80 ~ 85%。

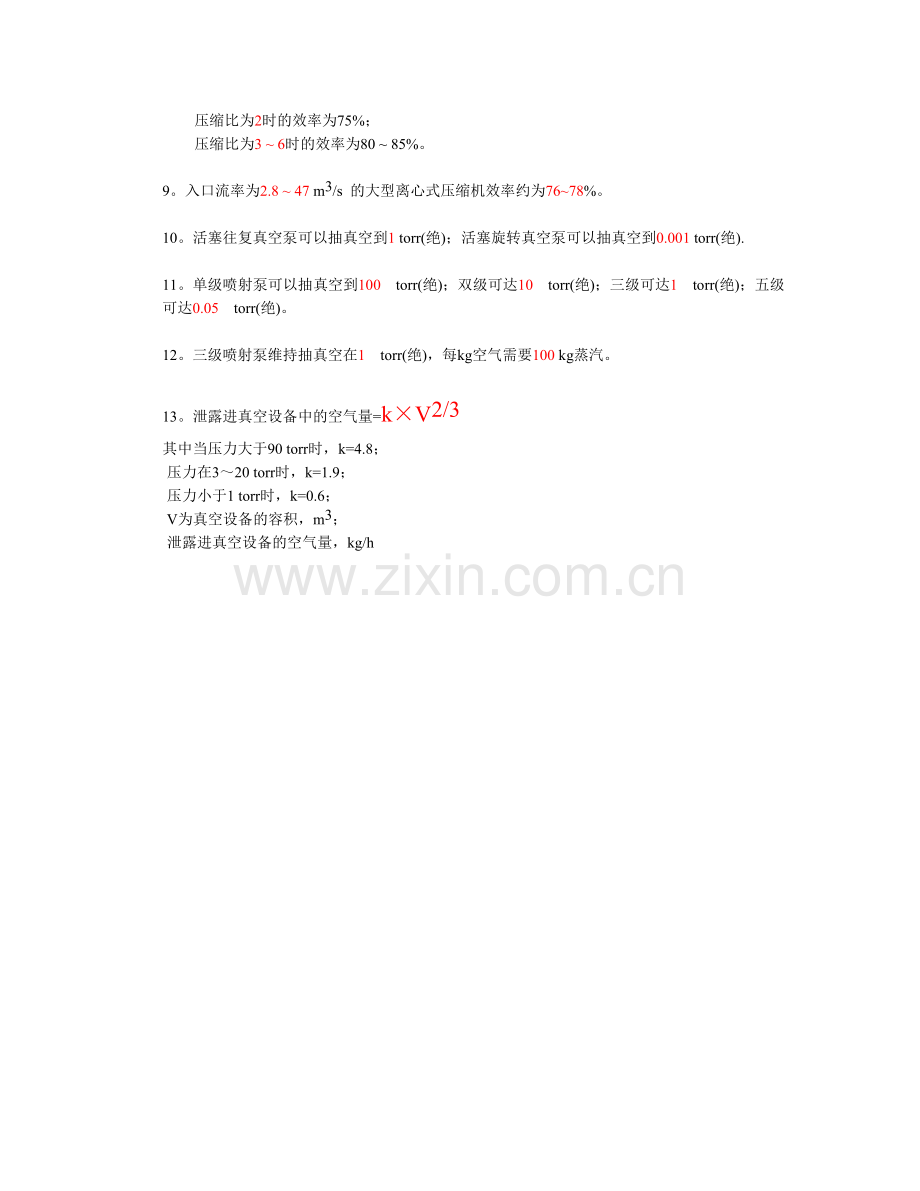

9。入口流率为2.8 ~ 47 m3/s 的大型离心式压缩机效率约为76~78%。

10。活塞往复真空泵可以抽真空到1 torr(绝)；活塞旋转真空泵可以抽真空到0.001 torr(绝).

11。单级喷射泵可以抽真空到100 torr(绝)；双级可达10 torr(绝)；三级可达1 torr(绝)；五级可达0.05 torr(绝)。

12。三级喷射泵维持抽真空在1 torr(绝)，每kg空气需要100 kg蒸汽。

13。泄露进真空设备中的空气量=k×V2/3
其中当压力大于90 torr时，k=4.8；
压力在3～20 torr时，k=1.9；
压力小于1 torr时，k=0.6；
V为真空设备的容积，m3；
泄露进真空设备的空气量，kg/h
