钢材分类标号.docx

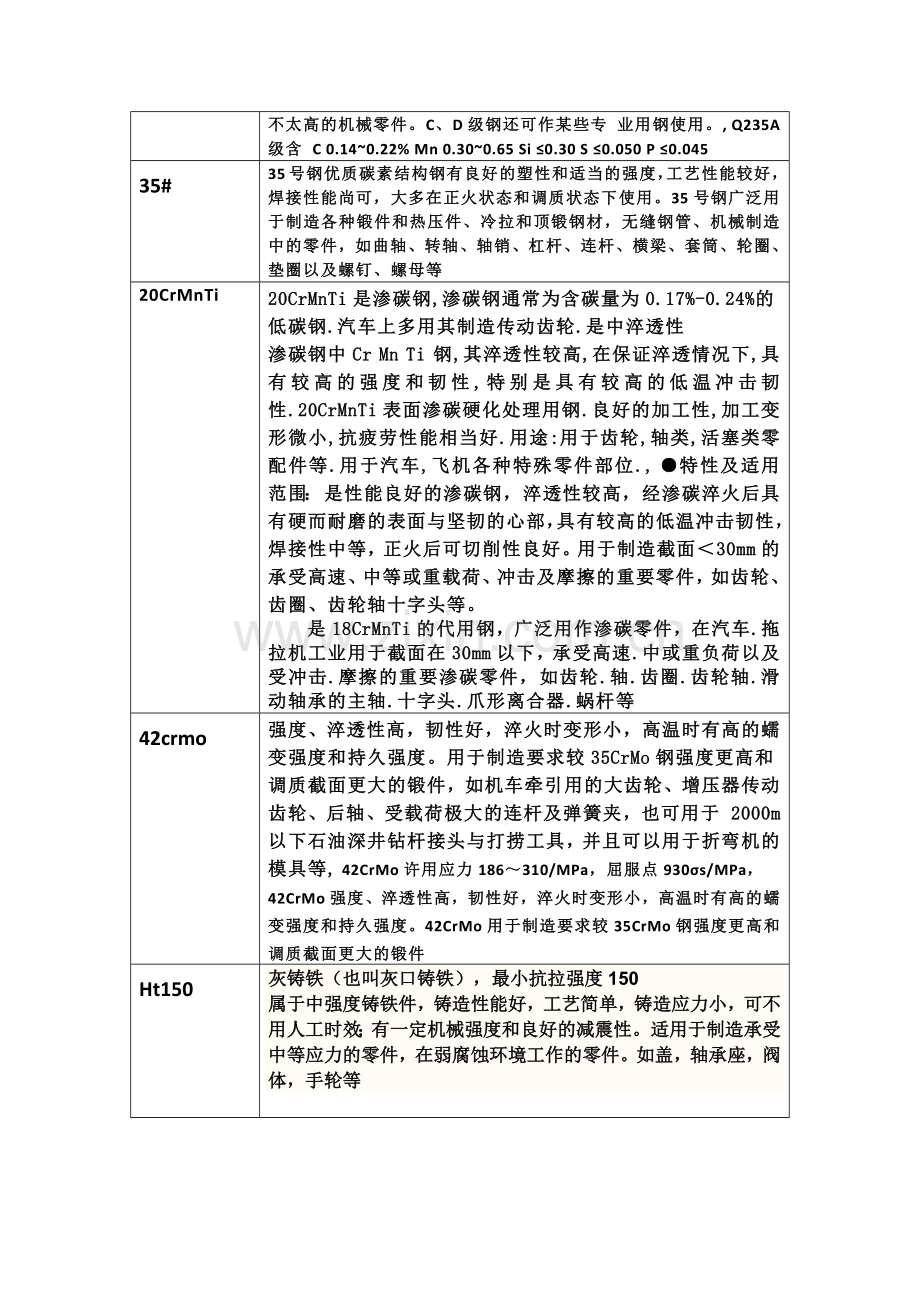

钢材分类标号40CR40CR属于低淬透性合金调质钢，一般调质使用，比45#钢要好点，做要求不是很严的轴类件，也可以热处理后表面处理做齿轮，一般做轴退火后800度保温5小时淬火，用油淬，然后520度保温80分钟用水或者油快冷回火, 这是中碳合金钢，强度比普通的45#钢要高，一般用于受力要求比较高的结构, 成分：碳0.370.45，硅0.170.37，锰0.50.8，铬0.81.1 退火硬度：小于207HBS 正火硬度：小于250HBS 调质处理：试样直径：25mm，850度淬火加热油淬，520度回火后：抗拉1000兆帕，屈服800兆帕，延伸9，断面收缩45，冲击韧性588.3千焦/平方米45#45钢:平均含碳量为0.42-0.50%,平均含硅量为0.17-0.37%,平均含锰量为0.50-0.80%,平均含硫量=0.035%,平均含磷量=0.035%,平均含铬量=0.25%,平均含镍量=0.25%,45钢 含碳0.45%左右. 推荐热处理温度 正火：850 淬火：840 回火：600 抗拉强度：不小于600Mpa 屈服强度：不小于355Mpa 伸长率：10% 收缩率：40% 冲击功：39J 未热处理：229HBS 退火钢：197HBS 应用举例： 用于制造齿轮、齿条、链轮、轴、键、销、蒸汽透平机的叶轮、压缩机泵的零件。 65mn65Mn钢，锰提高淬透性，12mm的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。, 65Mn 钢板强度、硬度、弹性和淬透性均比65号钢高，具有过热敏感性和回火脆性倾向，水淬有形成裂纹倾向。退火态可切削性尚可，冷变形塑性低，焊接性差。受中等载荷的板弹簧，直径达7-20mm的螺旋弹簧及弹簧垫圈.弹簧环。高耐磨性零件，如磨床主轴、弹簧卡头、精密机床丝杆、切刀、螺旋辊子轴承上的套环、铁道钢轨等Qt400-10通过铸造得到抗拉大于100，延伸率大于百分之十的石墨成球状的铸铁件即球墨铸铁400-10，符号表示：QT400-10Q235A是一种钢材的材质。Q代表的是这种材质的屈服度，后面的235，就是指这种材质的屈服值，在235左右。并会随着材质的厚度的增加而使其屈服值减小。由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量应用于建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅 炉、容器、船舶等，也大量用作对性能要求不太高的机械零件。C、D级钢还可作某些专 业用钢使用。, Q235A级含 C 0.140.22% Mn 0.300.65 Si 0.30 S 0.050 P 0.04535#35号钢优质碳素结构钢有良好的塑性和适当的强度，工艺性能较好，焊接性能尚可，大多在正火状态和调质状态下使用。35号钢广泛用于制造各种锻件和热压件、冷拉和顶锻钢材，无缝钢管、机械制造中的零件，如曲轴、转轴、轴销、杠杆、连杆、横梁、套筒、轮圈、垫圈以及螺钉、螺母等20CrMnTi20CrMnTi是渗碳钢,渗碳钢通常为含碳量为0.17%-0.24%的低碳钢.汽车上多用其制造传动齿轮.是中淬透性 渗碳钢中Cr Mn Ti 钢,其淬透性较高,在保证淬透情况下,具有较高的强度和韧性,特别是具有较高的低温冲击韧性.20CrMnTi表面渗碳硬化处理用钢.良好的加工性,加工变形微小,抗疲劳性能相当好.用途:用于齿轮,轴类,活塞类零配件等.用于汽车,飞机各种特殊零件部位., 特性及适用范围： 是性能良好的渗碳钢，淬透性较高，经渗碳淬火后具有硬而耐磨的表面与坚韧的心部，具有较高的低温冲击韧性，焊接性中等，正火后可切削性良好。用于制造截面30mm的承受高速、中等或重载荷、冲击及摩擦的重要零件，如齿轮、齿圈、齿轮轴十字头等。 是18CrMnTi的代用钢，广泛用作渗碳零件，在汽车.拖拉机工业用于截面在30mm以下，承受高速.中或重负荷以及受冲击.摩擦的重要渗碳零件，如齿轮.轴.齿圈.齿轮轴.滑动轴承的主轴.十字头.爪形离合器.蜗杆等42crmo强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。用于制造要求较35CrMo钢强度更高和调质截面更大的锻件，如机车牵引用的大齿轮、增压器传动齿轮、后轴、受载荷极大的连杆及弹簧夹，也可用于 2000m以下石油深井钻杆接头与打捞工具，并且可以用于折弯机的模具等, 42CrMo许用应力186310/MPa，屈服点930s/MPa，42CrMo强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。42CrMo用于制造要求较35CrMo钢强度更高和调质截面更大的锻件Ht150灰铸铁（也叫灰口铸铁），最小抗拉强度150属于中强度铸铁件，铸造性能好，工艺简单，铸造应力小，可不用人工时效；有一定机械强度和良好的减震性。适用于制造承受中等应力的零件，在弱腐蚀环境工作的零件。如盖，轴承座，阀体，手轮等
