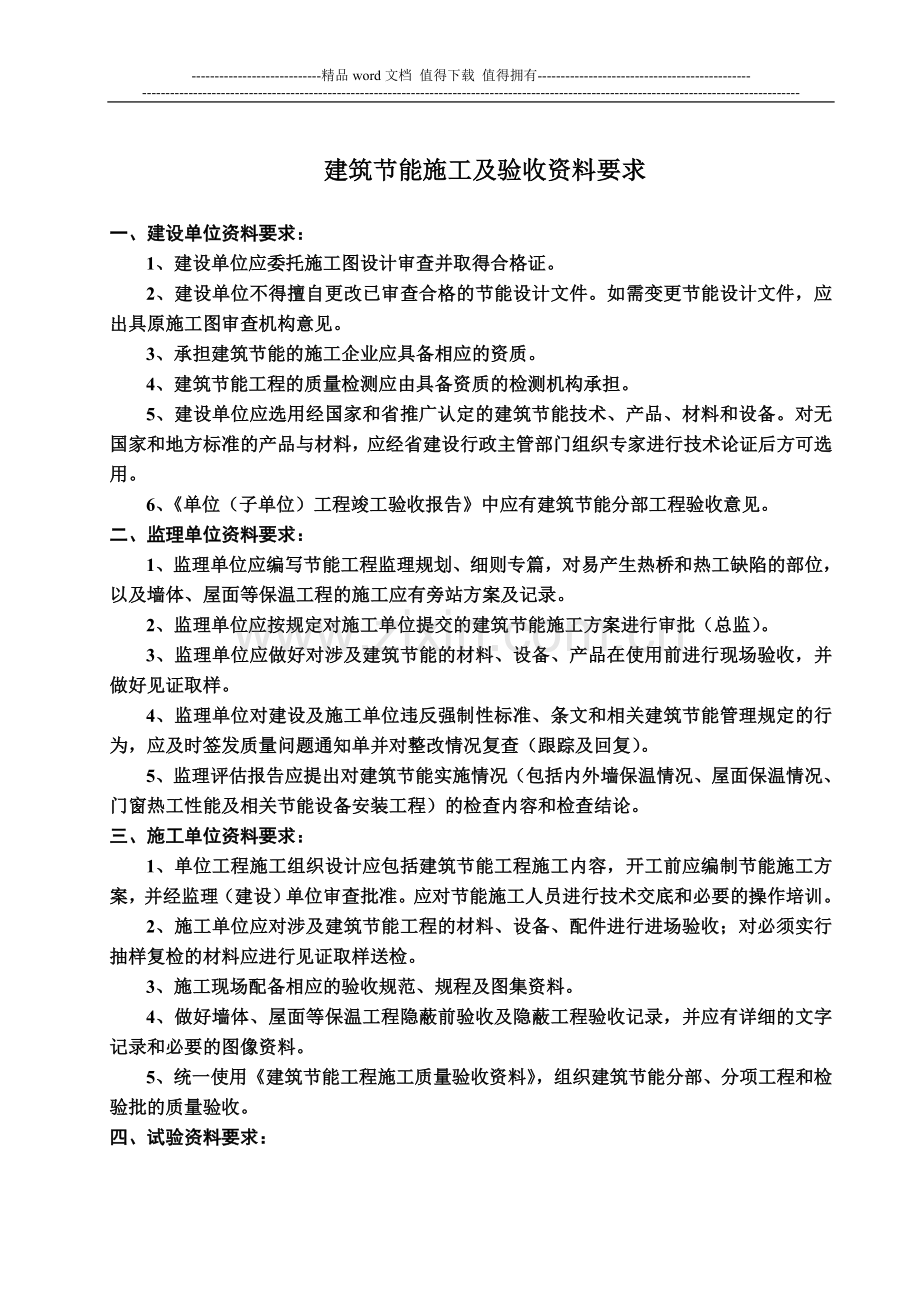

建筑节能施工及验收资料要求
一、建设单位资料要求：
1、建设单位应委托施工图设计审查并取得合格证。
2、建设单位不得擅自更改已审查合格的节能设计文件。如需变更节能设计文件，应出具原施工图审查机构意见。
3、承担建筑节能的施工企业应具备相应的资质。
4、建筑节能工程的质量检测应由具备资质的检测机构承担。
5、建设单位应选用经国家和省推广认定的建筑节能技术、产品、材料和设备。对无国家和地方标准的产品与材料，应经省建设行政主管部门组织专家进行技术论证后方可选用。
6、《单位（子单位）工程竣工验收报告》中应有建筑节能分部工程验收意见。
二、监理单位资料要求：
1、监理单位应编写节能工程监理规划、细则专篇，对易产生热桥和热工缺陷的部位，以及墙体、屋面等保温工程的施工应有旁站方案及记录。
2、监理单位应按规定对施工单位提交的建筑节能施工方案进行审批（总监）。
3、监理单位应做好对涉及建筑节能的材料、设备、产品在使用前进行现场验收，并做好见证取样。
4、监理单位对建设及施工单位违反强制性标准、条文和相关建筑节能管理规定的行为，应及时签发质量问题通知单并对整改情况复查（跟踪及回复）。
5、监理评估报告应提出对建筑节能实施情况（包括内外墙保温情况、屋面保温情况、门窗热工性能及相关节能设备安装工程）的检查内容和检查结论。
三、施工单位资料要求：
1、单位工程施工组织设计应包括建筑节能工程施工内容，开工前应编制节能施工方案，并经监理（建设）单位审查批准。应对节能施工人员进行技术交底和必要的操作培训。
2、施工单位应对涉及建筑节能工程的材料、设备、配件进行进场验收；对必须实行抽样复检的材料应进行见证取样送检。
3、施工现场配备相应的验收规范、规程及图集资料。
4、做好墙体、屋面等保温工程隐蔽前验收及隐蔽工程验收记录，并应有详细的文字记录和必要的图像资料。
5、统一使用《建筑节能工程施工质量验收资料》，组织建筑节能分部、分项工程和检验批的质量验收。
四、试验资料要求：
1、材料进场复验
章号
分项工程
复验项目
复验数量
4
墙体
节能工程
1 保温材料的导热系数、密度、抗压强度或压缩强度
2 粘结材料的粘结强度
3 增强网的力学性能、抗腐蚀性能
同一厂家同一品种的产品，当单位工程建筑面积在20000㎡以下时各抽查不少于3次；单位工程建筑面积在20000㎡以上时各抽查不少于6次。
5
幕墙
节能工程
1 保温材料：导热系数、密度
2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点
3 隔热材料：抗拉强度、抗剪强度
同一厂家的同一种产品抽查不少于一组
6
门窗
节能工程
夏热冬冷地区：气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点
同一厂家同一品种同一类型的产品各抽查不少于3樘（件）
7
屋面
节能工程
保温隔热材料的导热系数、密度、抗压强度或压缩强度
同一厂家的同一种产品各抽查不少于3组
8
地面
节能工程
保温材料的导热系数、密度、抗压强度或压缩强度
同一厂家的同一种产品各抽查不少于3组
2、保温浆料同条件养护试块(按检验批留置,每检验批不少于1组)（规范规定为3组）
3、采用保温板材应做板材与基层的粘结强度现场拉拔试验
4、后置锚固件应做现场锚固力拉拔试验（5个锚固件）
5、采用饰面砖应做粘结强度拉拔试验、耐候性试验
6、外窗气密性现场检测
7、外墙节能构造实体检验
8、系统节能性能检测
五、外墙节能构造实体检验要求：
（一）取芯要求
1、取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定。
2、取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层，取样部位必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
4、钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
5、应从保温层一侧钻取直径70mm的芯样，钻芯深度为钻透保温层到达结构层或基层表面，必要时可钻透墙体。
6、钻芯完毕应采用聚苯板或其他保温材料填充并用建筑密封胶密封，修补后宜标注“外墙节能构造检验点”标志牌。
（二）芯样检验要求
1、对照设计观察、判断保温材料种类是否符合设计要求。
2、用分度值为1mm的钢尺垂直于芯样表面量取保温层厚度，精确到1mm。
3、观察或剖开检查保温层构造做法是否符合设计和施工方案要求。
（三）芯样检验结果处理
1、实测芯样保温层厚度平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求，否则为不符合设计要求。
2、当芯样检验结果不符合设计要求时，应委托具备检测资质的见证检测机构增加一倍数量再次取样检验。仍不符合设计时应判定该围护结构节能构造不符合设计要求。此时应根据检验结果委托原设计单位或其他有资质单位重新验算房屋的热工性能，提出技术处理方案重新检测，合格后方能通过验收。
3、 实施钻芯检验外墙节能构造的机构应出具检验报告（C.0.9）
六、建筑节能分部工程验收要求：
1、完成工程设计和合同约定的各项内容，且分项工程验收全部合格。
2、质量控制资料已收集完整，并已经监理（建设）单位审查确认。
3、围护结构现场实体检验报告、外窗气密性现场实体检测报告结果及系统节能性能检测报告结果符合设计要求。
4、监督机构责令整改的质量问题已全部整改完毕。
5、各方验收通过，形成节能分部工程质量验收记录。
6、由总监（建设单位项目负责人）组织施工单位的项目经理和技术负责人（含总、分包施工单位）及设计单位节能设计负责人进行验收。
七、分部工程验收时对资料核查要求：
1、审查合格的建筑节能施工图设计文件（节能设计报审表）；图纸会审、设计变更、洽商记录。
2、经总监审批通过的建筑节能施工方案；与设计文件内容相符的施工工艺、技术交底记录。
3、建筑节能各分项工程的质量验收记录、隐蔽工程验收记录、施工检验记录。
4、各类建筑节能材料和设备的产品合格证、出厂检验报告、进场复检报告和现场验收记录；经国家和省推广认定的建筑节能技术、产品、材料和设备厂家签订的合同文本。对没有国家和地方标准的产品与材料，应有省建设行政主管部门专家技术论证方案，以及签订的合同文本。
5、外墙外保温系统的型式检验报告；外门窗（幕墙）的型式检验报告（检测报告）。
6、新型节能材料与设备的省级成果鉴定证书等。
7、现场门窗气密性检测报告。
8、外墙节能构造现场实体检验结果（钻芯），保温砂浆同条件试块报告。
9、建筑设备工程系统节能性能检测结果。
10、节能分部验收记录。
八、验收应提交质监站审核或归档资料：
1、建筑节能分部工程质量验收记录
2、建筑节能工程监督过程中所形成的照片（含底片）、音像资料
3、相关质量问题的整改回复
九、应重新审图的内容：
1、品牌变更：每种节能材料都有相应的节能参数，特别是墙体保温材料，如ZL保温浆料变为DC保温浆料、MP-II保温砂浆变为聚苯颗料保温浆料等。
2、 浆料与板材(EPS、XPS)变更
3、门窗型材变更：铝合金变更为塑钢、断热铝型材变更为普通铝型材等。
4、门窗玻璃变更：玻璃厚度变更、空气层厚度变更、玻璃材料变更等。
5、屋面保温材料变更：挤塑板与MLC变更等。
6、墙体保温系统变更：内保温与外保温变更、保温浆料与保温板材变更等。
7、外墙饰面系统变更：涂料饰面与面砖饰面变更等。
（所有材料的变更均不得使用淘汰、禁止使用的产品）
十、常见问题
1、建设单位任意变更门窗型材及中空玻璃尺寸，如断热铝型材改普通铝型材、设计6+12+6中空改为5+9+5甚至5+6+5、Low-E(低辅射)玻璃改为普通白玻等，未办理变更及审图手续就先施工。节能设计变更仅有审图受理章，应盖审图合格章。
2、 施工单位未有节能施工组织设计、施工方案等。
3、监理单位监理规划、细则无针对性，为规范通则。
4、保温材料无推广证，无耐候性检验报告及型式检验报告或超出有效期。
5、门窗框四侧未按要求做热桥处理。
6、石材幕墙保温施工不到位，连接件热桥处理不当、安装、粘结不到位。
7、楼梯间墙体未做保温。
8、外墙保温施工未采用同一系统保温材料 (界面剂、保温材料、抗裂砂浆、陶瓷粘结剂应为同一系统)。任何保温材料的变更都必须重新做耐候性检验。
9、外墙采用涂料饰面时底层阳角未有加强措施（专用金属护角）。
10、超过40m建筑物外墙采用面砖饰面时，外保温施工工艺及施工方案未经省级专家论证。
11、外墙内保温设计无节点详图，地坪及剪力墙保温施工质量不到位，易空裂且强度不足。
12、外墙节能构造检验未按要求钻芯检查，或直接用钢卷尺塞入孔内测厚度，照片拍摄不规范。
13、屋面MLC轻质混凝土保温不留排汽槽及排汽管。
14、首层未增加一层加强网格布(专用)。
15、保温层厚度大于60mm或建筑高度大于24m时,在保温层未增加一层金属六角网。
16、对热桥部位设计无节点详图。
17、保温层厚度实测值不得有负偏差。（每10m2测3个点）
18、底层商铺外墙未按要求做保温。
十一、建筑节能施工方案内容：
l 施工工序及施工间隔时间；（为使材料有时间充分硬化需规定保温层、抹面层及饰面层各层施工的间隔时间）
l 施工机具；
l 基层处理；
l 环境温度和养护条件要求；
l 施工方法；
l 材料用量；
l 各工序施工质量要求；
l 节点详图（包括门窗外侧洞口、女儿墙、檐口、勒脚、挑窗台以及封闭阳台等热桥部位、门窗洞口和阴阳角加强处理等）；
l 成品保护。
十二、几种常见保温系统施工要点：
（一）保温砂浆外墙保温系统施工注意事项——涂料饰面
1、应在保温层固化干燥后(4～7天)方可进行抗裂砂浆施工。
2、距窗框边5～10mm应留间隙以备打胶。
3、抗裂砂浆总厚度宜控制在3～6mm，首层增强做法为5～7mm，分两遍完成，第一遍3mm，并立即用铁抹子压入网格布，再施工第二遍。首层外保温墙阳角应在双层网格布间加专用金属护角，护角高度一般为2m，其余各层及门窗洞口、阴阳角应用双层网格布增强，阴角处搭接不小于100mm，阳角不小于200mm。门窗洞口应增设600×200mm附加网格布，铺贴方向45度。
4、涂料应在抗裂砂浆干燥后施工（一般夏天为3天，冬天为5天）。
（二）保温砂浆外墙保温系统施工注意事项——面砖饰面
1、保温层固化干燥后（5天），抹第一遍抗裂砂浆2～3mm，基本硬化后（24小时）铺贴镀锌钢丝网，总厚度控制在7～9mm。
2、膨胀锚栓锚固于基层深度为25mm，在阳角、檐口下、孔洞边四周应加密，间距不大于30cm，且距边缘6-10cm。
3、门窗洞口四角应增加300×200mm附加钢丝网，铺贴方向45度。
4、抗裂砂浆达到初凝时应适当喷水养护，约7天后方可进行面砖铺贴。
（三）EPS板外墙保温系统施工注意事项
1、粘贴时应错缝，门窗洞口不允许拼接，板间不留空隙，超出2mm缝隙应用EPS板条填平，板间高差大于1.5mm时应磨平(粘贴好后24小时方可打磨)。
2、 墙面连续高、宽超过20m时应设伸缩缝。
3、粘贴时用抹子等工具在EPS板周围抹上50mm宽10mm厚的胶粘剂，中间再均匀抹上8个直径不小于135mm且厚度不小于5mm的胶粘剂，应保证粘贴面积不小于40%。
EPS板粘贴法(DGJ32/J52-2006)
4、24小时后安装锚固钉，锚固钉位置应设在有粘结剂的位置上，保温空腔内不能设钉。锚固钉于基层深度为25mm，在阳角、檐口下、孔洞边四周应加密，间距不大于30cm，且距边缘6-10cm。
5、抹面胶浆厚度宜控制在3-5mm。分两遍：第一遍2-3mm，压入网格布，第二遍罩面胶浆1-2mm厚，罩面砂浆不可不停揉搓，以免形成空鼓。
（四）XPS板外墙保温系统施工注意事项
1、XPS板两面均应涂刷界面剂，以增加与基层及保护面层的结合力。粘贴时先涂界面剂，晾干至粘手后抹特用粘结剂，分条点法及条粘法：
条点法：周边涂宽50mm，最厚处10mm，中间抹9个点梅花布置，应确保40%以上粘结面积。（面砖时50%）
条粘法：抹厚约10mm粘结偿砂浆，再刮成条状，应确保40%以上粘结面积。
2、 粘贴时板与板之间要挤紧，不得有缝，超出1.5mm缝隙应用EPS板条
填平，板间高差大于1.5mm时应磨平。
3、8小时后安装锚固件。锚固深度50mm，个数：7层以下5个/m2,8-18层6个/m2，19-28层9个/m2，29层以上11个/m2。
4、表面再刷界面剂，待干后抹2mm厚聚合物砂浆，压入网格布，待砂浆不粘手时抹面层聚合物砂浆1mm厚。
建筑节能工程施工质量验收资料用表
居住建筑节能设计审查备案登记表
编号： 居建字 号
建设单位
工程地址
项目名称
总建筑面积
总层数
总高度
设计单位
联系电话
依据标准
施
工
图
设
计
执
行
节
能
标准
情
况
围护结构部 位
节 能 做 法
实际计算K值
屋 面
外 墙
主墙体
热桥部分
底部自然通风的架空楼板
窗（包括阳台门上部）
单一朝向外窗（包括透明幕墙
窗墙面积比≤0.2（0.25）
0.2＜窗墙面积比≤0.35
0.3＜窗墙面积比≤0.45
飘（凸）窗
顶 板
底 板
地面
热阻R
周边地面
非周边地面
窗墙面积比
朝向
外窗（窗户洞口及阳台门
的透明部分）总面积（㎡）
外墙（含外窗）总面积（㎡）
窗墙面积比
东
南
西
北
建筑外表面积（㎡）
建筑物体积
体形系数
采暖耗热量指标
空调耗冷量指标
外窗及阳台门窗的气密性等级
用电分项计量（是/否）
施工图审查单位
节能审查意见
（单位盖章）
审查人（签字）： 年 月 日
注：1、小区项目不同结构类型和不同保温节能做法须分别填写登记表，应按体形系数最大的填写。
2、传热系数体形系数，外窗及阳台门窗的气密性等级按照气候分区标准执行
公共建筑节能设计审查备案登记表
编号： 公建字 号
建设单位
工程地址
工程名称
总建筑面积
设计单位
联系电话
施
工
图
设
计
执
行
节
能
标
准
情
况
围护结构部位
节 能 做 法
实际K值
屋 面
外 墙（包括非透明幕墙）
底面接触室外空气的架空或外挑楼板
非采暖空调房间与采暖空调房间的隔墙
非采暖空调房间与采暖空调房间的楼板
外窗(包括透明幕墙)
传热系数Ｋ
遮阳系数SC（东、南、西、北）
单一朝向外窗
(包括透明幕墙)
窗墙面积比≤0.2
0.2＜窗墙面积比≤0.3
0.3＜窗墙面积比≤0.4
0.4＜窗墙面积比≤0.5
0.5＜窗墙面积比≤0.7
屋顶透明部分
地 面
节 能 做 法
热阻R
周边地面
非周边地面
采暖、空调地下室外墙
（与周边土壤接触的墙）
屋顶透明部分的面积A1
屋顶总面积A
A1/A
采暖设备
采暖设备热效率
限值按标准规定
供冷设备
供冷设备性能系数
(或能效比)
限值按标准规定
体型系数（S）
建筑外表面积
建筑物体积
建筑照明功率密度值（w/m2）
权 衡 判 断
参照建筑总能耗Er
设计建筑总能耗Ed
施工图审查单位
节能审查意见
（单位盖章）
审查人（签字） 年 月 日
注：1、对公共建筑需进行权衡判断时，要提供权衡判断计算书。
2、传热系数、遮阳系数、热阻系数，按照气候分区标准执行。
建筑节能分部工程质量验收表
GB50411-2007 10000000
工程名称
结构类型
层数
施工单位
项目经理
分包单位
负责人
技术
负责人
序号
分项工程名称
验收结论
监理工程师签字
备注
1
墙体节能工程
2
幕墙节能工程
3
门窗节能工程
4
屋面节能工程
5
地面节能工程
6
采暖节能工程
7
通风与空调节能工程
8
空调与采暖系统的冷热源及管网节能工程
9
配电与照明节能工程
10
监测与控制节能工程
质量控制资料
外墙节能构造现场实体检验
外墙气密性现场实体检验
系统节能性能检测
验收结论：
其他参加验收人员：
验
收
单
位
分包单位：
项目经理： 年 月 日
施工单位：
项目经理： 年 月 日
设计单位：
项目负责人： 年 月 日
监理（建设）单位：
总监理工程师：
（建设单位项目负责人） 年 月 日
分项工程质量验收汇总表
工程名称
检验批数量
设计单位
监理单位
施工单位
项目经理
技术
负责人
分包单位
项目经理
技术
负责人
序号
检验批部位、
区段、系统
施工单位检查
评定结果
监理（建设）单位
验收结论
1
2
3
4
5
6
7
8
9
10
11
12
施工单位检查结论：
项目质量（技术）负责人：
年 月 日
验收结论：
监理工程师（建设单位项目
技术负责人）：
年 月 日
GB50411-2007 100000□□
墙体节能工程检验批质量验收记录表（一）
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目
经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
材料进场
检验
各批质量文件、外观检验
第4.2.1条
保温隔热材料主要性能指标
第4.2.2条
保温材料导热系数
第4.2.3条
密度、抗压、压缩强度
粘结材料粘结强度
增强网力学和抗腐蚀性能
寒冷地区粘结材料冻融试验
第4.2.4条
2
基层
表面处理
第4.2.5条
3
各构造层
构造做法
第4.2.6条
4
保温层
保温层厚度
第4.2.7条
保温板与基层粘接强度，
现场拉拔试验
保温浆料与基层的的粘结情况
保温层锚固件数量、位置、锚固力试验。后置锚固件现场拉拔试验
预置保温板安装正确严密
第4.2.8条
保温浆料层同条件养护试件性能
第4.2.9条
5
饰面层
基层无脱层、空鼓和裂缝等
第4.2.10条
用饰面砖的安全性、耐久性措施
饰面砖的粘结强度
防水措施与渗漏检验
6
保温
砌块墙
砌体灰缝饱满度
第4.2.11条
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位 验收结论
监理工程师(建设单位技术负责人)： 年 月 日
GB50411-2007 100001□□
墙体节能工程检验批质量验收记录表（二）
GB50411-2007 100001□□
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目
经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)单位
验收记录
主控项目
7
预制保温墙板现场 安装
墙板型式检验报告
第4.2.12条
连接牢固性
板缝处理、构造接点及嵌缝做法
保温板缝渗漏检验
8
隔汽层
完整与严密度
第4.2.13条
9
外墙窗、
凸窗
洞口四周的侧面节能保温措施
第4.2.14条
10
外墙
冷热桥
隔断冷热桥的措施
第4.2.15条
一
般
项
目
1
材料
进场检验
外观及包装检查
第4.3.1条
2
加强网
加强网铺贴与搭接，
不得皱褶、外露
第4.3.2条
加强网的密实性与平整性
3
保温层
空调房间的外墙热桥处理措施
第4.3.3条
穿墙套管、脚手眼等的
隔断热桥措施
第4.3.4条
保温板材接缝平整、严密
第4.3.5条
保温浆料的连续施工，厚度均匀与平顺密实度
第4.3.6条
特殊部位保温加强措施
第4.3.7条
有机类保温材料陈化时间
第4.3.8条
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位验收结论
建设单位项目专业技术负责人):： 年 月 日
幕墙节能工程检验批质量验收记录表
工程名称
分项工程
名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
材料进场
质量文件
第5.2.1条
外观及尺寸检验
主要性能指标
第5.2.2条
保温材料、幕墙玻璃、隔热材料复验
第5.2.3条
3
建筑幕墙
大于3000m2作气密性检测
第5.2.4条
保温材料的厚度与牢固性
第5.2.5条
热桥部位的处理、断热点牢固
第5.2.7条
4
遮阳设施
安装位置、牢固性
第5.2.6条
5
隔汽层
隔汽层的完整性与严密性
和位置
第5.2.8条
6
冷凝水
收集和排放，不渗漏
第5.2.9条
一般项目
1
贴膜玻璃
与中空玻璃
安装位置与方向
第5.3.1条
密封处理
2
单元式
幕墙板块
密封条安装
第5.3.2条
保温材料厚度与牢固性
隔气层的完整与严密性
冷凝水排水
3
幕墙与墙体的缝隙
保温材料填充饱满、气密性
与水密性
第5.3.3条
4
变形缝
热桥处理缝的保温或密封、
第5.3.4条
5
遮阳设施
调节
灵活性与可靠性
第5.3.5条
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位
验收结论
监理工程师(建设单位技术负责人)： 年 月 日
GB50411-2007 100002□□
门窗节能工程检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工班
组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
材料进场
质量文件
第6.2.1条
外观检验
主要性能指标
第6.2.2条
取样复验
第6.2.3条
玻璃检验与中空玻璃双道密封
第6.2.4条
2
金属外门窗
隔断热桥措施
第6.2.5条
3
建筑外门窗
寒冷、夏热冬冷区气密性实体检验
第6.2.6条
外框与洞口间隙保温填充和密封处理
第6.2.7条
第6.2.8条
4
遮阳设施
质量证明文件
第6.2.9条
安装牢固性
5
特种门
质量证明文件
第6.2.10条
外观检验
6
天窗
安装位置与坡度
第6.2.11条
封闭严密性、淋水检查
一般项目
1
门窗扇与玻璃的密封条
牢固性与严密性
第6.3.1条
2
门窗贴膜玻璃与中空玻璃
安装方向、中空玻璃均压管密封性
第6.3.2条
3
遮阳设施
调节灵活性
第6.3.3条
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位
验收结论
监理工程师(建设单位技术负责人)： 年 月 日
GB50411-2007 100003□□
屋面节能工程检验批质量验收记录表
工程名称
分项工程
名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
材料
进场
质量文件
第7.2.1条
外观检验
保温材料主要性能指标
第7.2.2条
保温材料取样复验
第7.2.3条
2
保温层
保温层厚度
第7.2.4条
敷设方式及缝隙填充
热桥部位的处理
3
通风
架空层
架空高度
第7.2.5条
通风口尺寸
架空层安装、面层质量
4
采光屋面
主要性能指标
第7.2.6条
安装牢固性能
坡度，拼逢，封闭严密
第7.2.7条
5
隔汽层
隔汽层位置、材料
第7.2.8条
隔汽层的完整性和严密性
一般项目
1
保温
隔热层
松散材料分层敷设、压实质量
第7.3.1条
坡向、表面平整度
现喷、浇、抹保温层配合比、分层施工
板材粘贴牢固性
2
金属保温夹芯板
安装牢固性、接口严密性、坡向
第7.3.2条
3
防潮层
防潮层和保护层
第7.3.3条
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位
验收结论
监理工程师(建设单位技术负责人)： 年 月 日
GB50411-2007 100004□□
地面节能工程检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位
检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
材料进场
质量文件
第8.2.1条
外观检验
保温材料主要性能指标
第8.2.2条
保温材料取样复验
第8.2.3条
2
基层
基层平整度、清洁性处理
第8.2.4条
3
保温层、隔离层、
保护层
保温层厚度、做法
第8.2.5条
隔离层做法
保护层做法
4
施工质量
各层粘结牢固性、
缝隙严密性
第8.2.6条
保温浆料分层施工质量
热桥保温处理
5
防水地面
防渗漏水处理、排水坡度
第8.2.7条
6
防潮层、保护层
完整性与严密性
第8.2.9条
一般项目
1
辐射采暖 地面
管道严密性、水压试验
第8.3.1条
地面防水、平整度
施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理(建设)单位
验收结论
监理工程师(建设单位技术负责人)： 年 月 日
GB50411-2007 100005□□
采暖节能工程检验批质量验收记录表
GB50411-2007 100006□□
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工
班组长
《建筑节能工程施工质量验收规范》（GB50411-2007）
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
产品进场
质量文件、外观检验
第9.2.1条
主要性能指标
取样复验
第9.2.2条
2
采暖系统安装
系统制式
第9.2.3条
各设备仪表安装齐全性
设备仪表可操作性
分区温度调控与计量
3
散热器
规格、数量、安装方式
第9.2.4条
表面非金属性涂料
4
恒温阀
规格数量及安装方式
第9.2.5条
恒温阀头、温度传感器安装
6
地面辐射供暖系统
防潮层与绝热层
第9.2.6条
温控传感器安装
7
热力入口装置
部件规格数量
第9.2.7条
热计量、水力平衡装置安装位置与方向
8
管道
保温层
与防潮层
材质、规格、数量、厚度
第9.2.8条
管壳粘贴、捆扎、铺设、
间距、牢固、接缝紧密
松软材料的密度、搭接处理
防潮层安装方式与严密性
阀门、法兰部位单独保温与严密性
9
隐蔽部位
管道防腐、水压试验、保温层检查
第9.2.9条
10
系统运转与调试
采暖期内与热源的联合试运转调试记录；房间温度指标
第9.2.10条
一般项目
1
配件
保温层
密实情况与可操作性
第9.3.1条
施工单位
检查评定结果
项目专业质量检查员
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
