施工组织设计文档x.doc

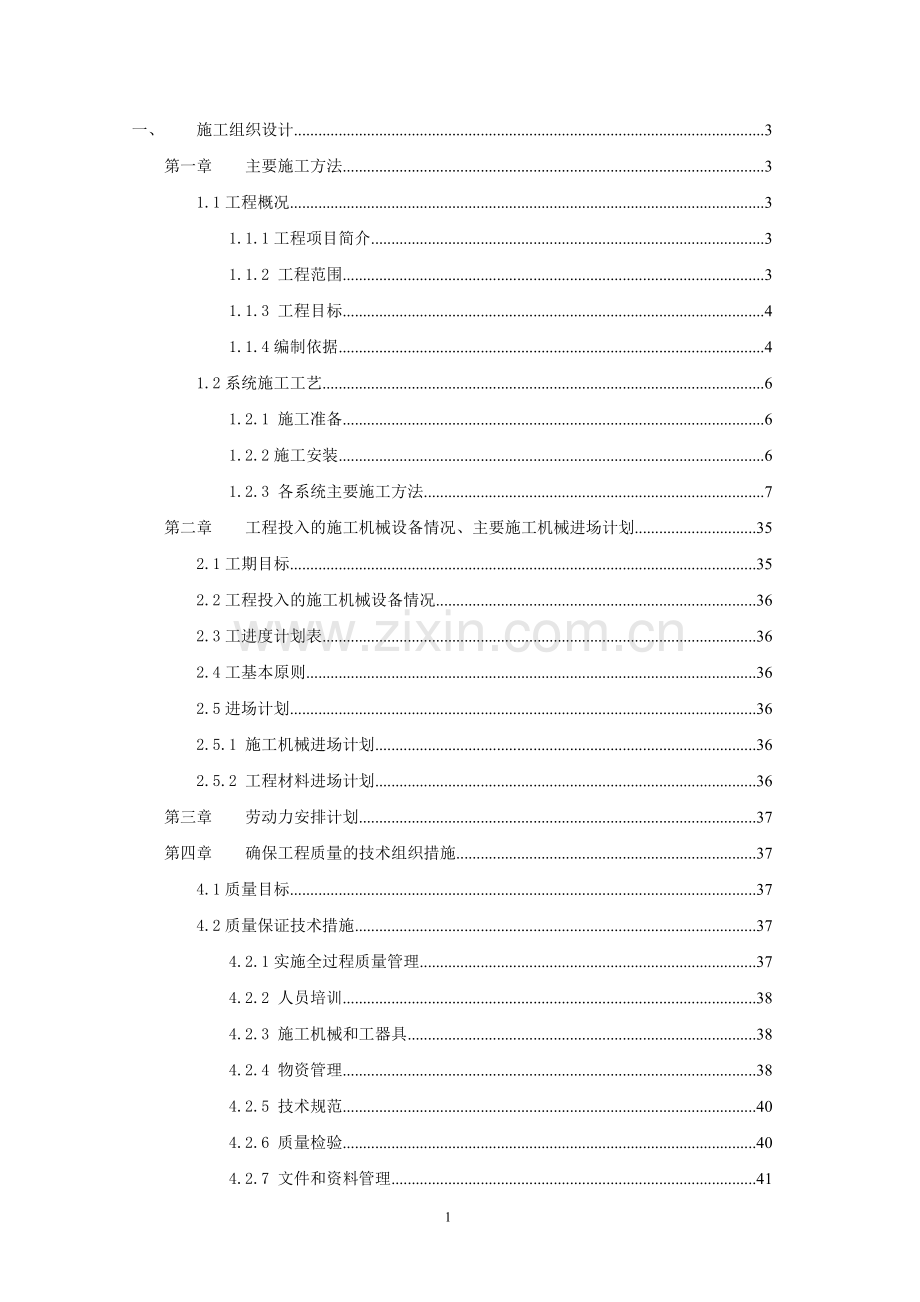

一、施工组织设计3第一章主要施工方法31.1工程概况31.1.1工程项目简介31.1.2 工程范围31.1.3 工程目标41.1.4编制依据41.2系统施工工艺61.2.1 施工准备61.2.2施工安装61.2.3 各系统主要施工方法7第二章工程投入的施工机械设备情况、主要施工机械进场计划352.1工期目标352.2工程投入的施工机械设备情况362.3工进度计划表362.4工基本原则362.5进场计划362.5.1 施工机械进场计划362.5.2 工程材料进场计划36第三章劳动力安排计划37第四章确保工程质量的技术组织措施374.1质量目标374.2质量保证技术措施374.2.1实施全过程质量管理374.2.2 人员培训384.2.3 施工机械和工器具384.2.4 物资管理384.2.5 技术规范404.2.6 质量检验404.2.7 文件和资料管理414.2.8 加强材料、设备质量管理424.2.9 严格按照施工验收424.3 质保体系434.4质量保证体系介绍434.5质量保证体系的结构和功能454.6物资供应和质检保障体系464.6.1物资供应管理464.6.2物资质量保证体系474.6.3公司仓库管理制度484.6.4公司库存管理制度494.6.5仓库管理人员工作职责514.7工程质量管理保障体系524.7.1项目经理制度524.7.2工程物料管理制度524.7.3工程维修中心制度53第五章确保安全生产的技术组织措施535.1安全施工目标535.2安全施工保证体系545.2.1安全施工保证体系组织架构545.2.2建立、健全和严格执行各项安全管理制度545.3施工安全保证措施555.3.1安全管理的基本原则555.3.2安全生产制度565.3.3安全生产保障体系565.3.4安全生产实施措施575.3.5安全教育制度615.4流行疾病防治措施65第六章确保文明施工的技术组织措施656.1文明施工管理计划656.2文明施工保证措施666.3环境保护措施68第七章确保工期的技术组织措施687.1进度控制工具697.2进度控制的方法707.3实施施工进度计划的动态控制707.4保证按时开工措施707.5技术保证措施707.6施工组织保证措施717.7以质量保证进度措施717.8后勤保障措施717.9特殊情况施工措施或赶工727.9.1雨季施工措施727.9.2赶工计划及措施727.9.3尽量避免“赶进度”现象727.9.4尽量避免“交叉施工”现象72第八章施工总平面布置设计738.1施工总平面布置图及临时用地表73二、项目管理班子配备情况73第一章 项目管理班子配备情况表73第二章 建造师（项目经理）简历表73第 3 章 项目技术负责人简历表73第 4 章 项目管理班子配备情况其它辅助说明资料73三、项目拟分包情况73四、替代方案和报价73 73一、施工组织设计第一章 主要施工方法1.1工程概况1.1.1工程项目简介项目名称：杭州艺苑机房（弱电）系统改造工程本项目位于中山南路，十五奎巷历史街区，西临西湖风景名胜区，东靠中河，北接清河坊历史文化街区，南临南宋皇城遗址地下文物重点保护区。三面环山，一面临河，自然环境秀丽；清河坊历史文化街区，南宋皇城遗址等人文景致荟萃，历史文化氛围浓厚，是杭州老城区重要的组成部分，其周边历史文化资源丰富。本项目在原杭州市委党校地块基础上进行改建、扩建，在满足剧团（杭州歌舞团、杭州越剧院、杭州滑稽剧院）使用要求的同时构建一个杭州传统文化基地。总建筑面积 32145.39 平方米，共12个单体建筑，最高6层。本工程工期要求为720日历天（与土建工程同步）质保期2年。项目主要由办公楼、剧场及其附属建筑、宿舍楼组成，主要包括：1、办公区域（8楼三个院团的集中办公）；2、综合排练厅（9楼越剧团和歌舞团共用，集合观演和排练功能；10楼作为滑稽剧 团的演出场所）；3、宿舍区（3、4、5、6楼）；4、后勤管理区域（1楼集合仓储、餐厅等后勤用房和物业管理用房）；5、发展用房（7楼）。1.1.2 工程范围杭州艺苑智能化系统设计内容共分为十个系统，对应工程量清单中的二十二个子系统：一、综合布线系统包括：机房系统-机房办公区 PDS 系统（机房内）、机房系统-机房宿舍区 PDS 系统、机房系统-机房物业区 PDS 系统、机房系统-机房办公区 PDS 系统（前端）四个子系统。二、计算机网络系统包括：机房系统-机房办公网交换机系统、物业网网络两个子系统。 三、安全防范系统：机房系统-机房安防系统、机房系统-机房安防系统（前端）两个子系统。四、一卡通消费系统：机房系统-机房消费系统一个子系统。五、有线电视系统：机房系统-有线电视系统（机房内）、机房系统-有线电视系统（前端）两个子系统。六、信息发布系统：机房系统-机房信息发布系统一个子系统。 七、电子会议系统：机房系统-机房会议系统一个子系统。 八、机房工程系统：机房系统-配电系统、机房系统-环境监控系统、机房系统-机房装修系统、机房系统-机房空调系统、机房系统-机房照明系统、机房系统-机房防雷接地系统六个子系统。九、管路工程系统：机房系统-机房桥架管路系统、机房系统-机房管路系统两个子系统。 十、系统集成：机房系统-机房系统集成系统一个子系统。1.1.3 工程目标1、质量目标：符合工程施工质量验收规范标准。2、工期目标：总工期720日历天（与土建同步），满足工程整体进度计划和发包人的要求。我公司如有幸中标，我公司承诺在我公司的努力工作和各方面的配合协调下，以整个工程进度为基准，保证达到上述工作目标。1.1.4编制依据本工程施工方案以以下资料为编制依据：杭州艺苑机房（弱电）系统改造工程招标文件；杭州艺苑机房（弱电）系统改造工程答疑文件；l 智能建筑设计标准（GB/T 503142006）l 综合布线系统工程设计规范（GBT 503112007）l 综合布线系统工程验收规范（GBT 503122007）l 综合布线系统工程验收规范（GBT 503122007）l 建筑物电子信息系统防雷技术规范（GB 503432004）l 建筑物防雷设计规范（2000 年版）（GB 5005794）l 工业企业通讯接地技术规范（GBJ7985）l 建筑物防雷设施安装 99D501-1、99（03）D501-1（中华人民共和国建设部）l 等电位联结安装 02D501-2（中华人民共和国建设部）l 利用建筑物金属体做防雷及接地装置安装 03D501-3（中华人民共和国建设部）l 接地装置安装 03D501-4（中华人民共和国建设部）l 民用建筑电气设计规范（JGJ/T 1692）l 供配电系统设计规范（GB 5005295）l 电气装置安装工程施工及验收规范（GBJ 147149，GB 50168171，GB 50182，GB 50254）l 建筑电气安装工程施工质量验收规范（GB 503032002）l 计算机场地技术条件（GB2887-89）l 远动设备及系统术语（GB/T14429-93）l 电能计量装置管理规程（DL448-2000）l 电压监测仪技术条件（DL500-92）l 电力装置的电测仪表装置设计规范（GBJ63-92）l 电力装置的继电保护和自动装置设计规范（GB50062-92）l 继电保护和安全自动装置技术规范（GB/T14285-2006）l 静态继电器及保护装置的电气干扰试验（GB6162-85）l 远动设备及系统第2部分工作条件第1篇电源和电磁兼容性（GB/T15153.1-1998）l 远动设备及系统第2部分工作条件第2篇环境条件（GB/T 15153.2-2000 ）l 远动设备及系统第5部分传输协议第101篇（DL/T634-1997 等同 IEC870-5-101）l 微机型防止电气误操作装置通用技术条件（DL/T687-1999）l 电力系统实时数据通信应用层协议（DL476-92）l 地区电网调度自动化设计技术规程（DL5002-91）l 基本远动任务配套标准（DL/T634.5101-2002）l 公共建筑节能设计标准（GB 501892005）l 火灾自动报警系统设计规范（GB5011698）l 火灾报警系统施工及验收规范（GBJ50166-92）l 建筑设计防火规范（GBJ16-87）l 电子信息系统机房设计规范（GB50174-2008）当地相关法规IEC 相关国际标准国家其它相关的设计规范l 产品厂商制定的弱电智能化系统生产、设计规范l 业主对该建筑使用功能和智能化设计标准的要求1.2系统施工工艺1.2.1 施工准备施工准备是保证施工顺利进行的前提。主要包括技术准备、物质准备、组织准备及有关作业条件的准备等，具体内容是：1、熟悉与本工程有关的文件、合同等，了解工程特点和施工总体要求；2、组织有关人员研究、熟悉施工图纸，了解设计意图和适用规范，认真做好图纸会审工作、由于该工程工种间交叉配合较为复杂，公司、项目部将组织图纸预会审工作，重点对工种间存在问题先行协调，并在施工图会审中反映出来3、项目部编制分部施工方案；4、根据现场条件做好临时设施，施工场地的安排和文明现场的布置工作；5、根据土建施工进度情况，组织劳动力、机具、材料进场；6、组织人员认真学习施工规范和质量体系程序，并逐级进行技术交底，主要内容包括设计要求、施工工艺、质量标准、技术措施、安全措施等，并做好技术交底记录。1.2.2施工安装在本项目中，施工安装工艺对施工工期和质量均产生重大影响，因此加强对此阶段的项目计划与管理是本工程施工组织工作的重中之重。设备在正式安装前，要进行技术复核，再次对照设备定货单及施工图纸核对所用设备是否正确。能够单机通电试验的设备一定要通电测试调整后再行安装，尤其是高架安装的设备。确保质量无误后方可进行安装。施工实施证明，这此细致的工作对保证系统的一次开通具有相当重要的意义。若线缆敷设工序与设备安装工序相隔时间较长，在设备安装前重新复测线缆的性能。以保证系统的一次开通率和可靠性。设备的电源，为保障其可靠的工作，一般均采用稳压电源集中供电。远离集中供电的部分前端设备可能会采用就地取电。采用就地取电的设备，其电源线：单相电源应选用三芯线，三相电源应选用五芯线，除线缆截面积须符合容量要求外，其中黄绿双色线必须与接地体可靠连接。设备的安装按子系统进行。高架及吸顶安装的设备一定要安装牢固，处理好相互连接的线缆接头并做好绝缘处理。施工实践证明，有百分之八十的电气故障是由于线缆接头处理不好而产生的。安装完毕后，应收集好前端设备的有关资料，如开箱单、产品合格证、使用说明书等。并应做好相应的调试和安装记录，以备检查或复核。前端设备安装完成后，及时组织向工程监理报验，待监理检查合格并办理有关手续后方或进行下一道工序的施工。1.2.3 各系统主要施工方法1.2.3.1 综合布线系统本工程综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统这四个子系统组成。系统施工主要包括线缆部分施工、机架设备施工、连接硬件和信息插座等设备的施工。杭州艺苑机房（弱电）系统改造工程综合布线系统的施工流程主要包括施工准备阶段、布线阶段、连线阶段、连通调试和存档培训阶段，各阶段主要工作内容如下：准备阶段：明线槽安装、墙穿孔等。布线阶段：按工程要求布线。 连线阶段：管理子系统配线架上线，工作间子系统墙连线等。 连通、调试阶段：已经完成的布线系统进行连接，并用检测仪器对各条线路的连通性和窜扰、衰减性进行测量，并通过调试使整个布线系统达到标准。存档、培训阶段：对已经检测完毕的布线系统进行各个标识和图纸的存档，并在同时对使用单位的系统维护人员进行使用和维护的培训。1信息插座和光缆芯线终端安装信息插座的安装要求如下：1、工作区信息出口安装在附近的墙面上时，出口底边距地面30厘米。计算机信息出口附近要配有电源，信息插座与电源插座的距离应保持20厘米，如下图所示。如地面采用活动地板时，应加上活动地板内净高尺寸，面板应保持在一个水平面上。信息插座SC20 铁管20 cm电源插座地面30 cm2、安装在活动地板或地面上的信息插座，应固定在接线盒内；接线盒应严密防水、防尘；接线盒盖可开启，盖面应与地面齐平； 3、面板安装螺丝必须拧紧，不应产生松动现象；4、信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。工作区RJ45模块采用TIA/EA568A或B连接方式，另光缆芯线终端的连接盒面板应有标志。2缆线敷设和终接1、缆线的弯曲半径符合下列规定：非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；主干对绞电缆的弯曲半径应至少为电缆外径的10倍；光缆的弯曲半径应至少为光缆外径的15倍。2、电源线与综合布线系统缆线应分隔布放,缆线间的最小净距符合设计要求。3、建筑物内电、光缆暗管敷设及与其他管线最小净距符合相关规定。4、对绞电缆芯线终接符合下列要求：终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于6类线不应大于13mm；对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一进行端接，但必须与信息插座模块的线序排列使用同一种标准；屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360圆周接触，接触长度不宜小于10mm。5、光纤连接损耗值，符合下表的规定光纤连接损耗（单位dB）连接类别多 模单 模平均值最大值平均值最大值熔接0.150.30.150.36、缆线一般按下列要求敷设：缆线的型号、规格应与设计规定相符；缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.51.0m，工作区为1030mm；光缆布放宜盘留，预留长度宜为35m，有特殊要求的应按设计要求预留长度。7、缆线终接的一般要求如下：缆线标识内容正确；缆线中间不允许有接头；缆线终接处必须牢固，接触良好；对绞电缆与插接件连接的线号、线位色标不得颠倒和错接。8、光缆芯线终接符合下列要求：采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求；光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。9、各类跳线的终接符合下列规定：各类跳线线缆盒与接插件间接触应良好，接线无误，标志齐全；跳线选用类型应符合系统设计的要求；各类跳线长度应符合设计要求，一般对绞电缆跳线不应超过5m，光缆跳线不应超过10m。3.机柜、配线架安装1、机柜安装完毕后，垂直偏差度应不大于3mm，安装位置符合设计要求。2、机柜上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3、机柜的安装应牢固，如有抗震要求时，按施工图的抗震设计进行加固。4、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板。5、安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm，以便于安装和施工，背板式配线架可直接由背板固定于墙面上。6、桥架或线槽应直接进入机架或机柜内。7、各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。8、接线端子各种标志应齐全。9、背架式跳线架应经配套的金属背板及线管理架安装在可靠的墙壁上，金属背板与墙壁应紧固。4.布线管理一个有效的管理系统对设施的有效操作和维护非常关键，根据TIA/EIA-606管理标准准则，管理系统的组成要素有：1.标签或其它标识元件和设备的方法；2.基于电脑或基于纸面的记录保存系统，跟踪元件和设备的位置、用途和状态；3.在标签和记录系统中都使用数字字母方案(链接)，定义所有元件和设备之间的关系。标签：应对每个元件进行标记，包括：空间、通道、电缆、端接硬件、接地系统、设备等。每个元件的标签必须：唯一，防止与其它类似元件混淆；清晰永久；应在元件的整个寿命期内持续使用 (某些情况下要长达 50 年)。记录保存系统：应按逻辑方式，对相关设施和设备元件进行分类；可以是纸面的，也可以基于电脑；工作单还应指明谁负责记录更新。数字字母方案：在简单的电话系统中，可以使用简单的方案，用电话号码或分机标记每个元件；首选的方案应提供唯一的标识符，并包括与元件有关的信息。对综合布线系统而言，一个统一制定的标签管理规范是非常重要的。它可以避免管理规程的不兼容性和不完整性，减轻管理人员的负担，降低管理成本。让管理人员能熟知并管理各管理区内线路的分布、配线情况。在本综合布线系统的实施过程中，我们将遵循以下原则：综合布线系统的施工包括主机房总配线箱（MDF）与工作区的语音或数据终端 之间的所有电缆及相关联的布线部件的安装，管道桥架的预埋架设。总机房到总配线箱（MDF）配线架，工作区至语音、数据终端面板。与外部网络或电话局线路上的连接及相关跳线，由相关网络公司或电信局施工。与精装修工程的界面综合布线配合精装修工作。根据弱电点位提出对装修的相关要求，并安装所有弱电面板和弱电设备部分的布线。其他中标单位须和其他如土建、装修、电信等部门的协调配合工作。给每一根六类非屏蔽双绞线缆的两端贴上标签；给每一根语音和数据主干贴上识别标签；给所有的面板、配线架贴上相应的识别标签；给所有的跳线贴上相应的识别标签；给数据主干光纤贴上醒目的识别标签；信息点的移动、增加或改变将被记入文档。以下根据TIA/EIA 606准则及我司以往的设计工程经验，介绍主要管理间编号、面板及配线架等识别标签的编码方法：1.管理间编号原则：说明：楼栋的编号同建筑院平面设计的编号，如2F的管理间编号：IDF ZH-2（因每层只有一个配线间故省略最后的楼层分配线间号）。2.设备间配线架编号原则：说明：房间号依层从某一点按顺时钟方向数，例如2层第6号房间的第2个数据信息点的编号为：2F6-2C。3.水平线缆的标签分两部分组成，一部分与配线架编号一致，表示某个信息点；另一部分由 组成，表示该信息点端接在配线架上的位置。4.工作区每个信息点编号与配线架编号一致，形成一一对应。1.2.3.2计算机网络系统该计算机系统电源及交换引擎采用热备份，核心层与接入层采用 1000M 互联，接入层提供给桌面100M服务。将弱电系统中的监控系统、信息发布系统、消费系统中所需的网络点单独组网，一套专为物业提供网络服务的物业网。杭州艺苑提供高速Internet 服务、远程办公、视频会议、可视电话、电子商务等宽带网信息服务。一般的交换机主控模块安装时应首先确认设备接地柱接地良好，然后佩戴防静电手腕（在接触电路板之前须带上防静电手腕，并确认防静电手腕与机箱前面板的ESD接线柱连接良好），取下假拉手条，将固定假拉手条用的螺丝逆时针旋转，直到螺丝放松，取下假拉手条，最后将主控模块对准插槽入口，沿内部滑道向里缓缓推入，待接近背板连接器时，两手平均用力压模块前面板上的左右两个扳手，将主控模块连接器牢牢压进背板连接器，最后将模块两侧的螺丝固定好。在安装过程中，应避免触摸电路板。安装交换机模块时为防止静电损伤，应首先佩戴防静电手腕，用手捏住收发一体化模块，有插头的一端对准业务模块的插槽，沿着业务模块电路板上的导槽将一体化模块推进插槽中，当模块的插头接触到电路板上的连接器时，均匀用力向里推，直到模块完全与连接器结合，最后拧紧两侧的螺丝将模块固定。GBIC和SFP模块的安装过程与一般模块安装过程相似，但最后一步不是用螺丝固定，而是用模块自带的弹片固定。当模块完全插入连接器时，模块上的弹片会自动弹起，防止在插拔光纤时模块被带出。在卸载模块时注意要先按下弹片才能将模块拔出。计算机网络系统根据设计要求还需满足水平度和垂直度要求，螺钉安装应紧固。机柜接地应符合设计和施工要求。1.2.3.3安全防范系统1.整体的施工方法：整个区域建立1套由集成式安全管理系统和入侵报警系统、视频监控系统、周界防范，无线巡更等子系统组成的全面的安全防范系统。监控中心设备通过统一的通信平台和管理软件与各个子系统设备联网，实现由监控中心对各子系统的自动化管理与监控。整个系统 留有向报警中心联网的通信接口、多个数据输入输出接口，并能连接上位管理计算机，以实现与管理自动化、通信自动化的互联。系统机房设置于1#楼一层弱电室。2.系统施工及调试检测一、工程准备及技术交底设计文件和施工图纸齐全，并已会审和批准；施工人员熟悉施工图纸及有关资料，包括工和特点、选工方案、工艺要求、施工质量标准；设备、仪器、器材、机具、辅材、工具和机械等满足连续施工和阶段施工的要求；备有施工中的通信联络工具。系统的工程施工前应对建筑物有关情况进行检查，符合下列条件方可施工。室内装修完毕；地面、墙面的预留孔洞、地槽和预埋件等符合设计要求；施工区域内能保证施工用电。施工前应对下列情况进行调查：施工区域内建筑物的现场情况和预留管道情况；使用道路及占用道路(包括横跨道路)情况；允许同杆架设的杆路及自立杆杆路的情况；敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志；当施工现场有影响施工的各种障碍物时，应提前清除。3.工程实施注意事项一、摄像机的安装：摄像机安装前应按下列要求进行检查： 将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装； 检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；检查摄像机防护套的雨刷动作；检查摄像机在防护套内紧固情况；检查摄像机座与支架或云台的安装尺寸。在搬动、架设摄像机过程中，不得打开镜头盖。在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。摄像装置的安装应牢靠、稳固。从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。探头安装：在安装探头之前应在实验室（机房）把整个系统都搭好，然后对报警主机设置，并检查每个探头工作是否正常，并对每个探头编号（与安装的位置一一对应），如不正常检查原因，是探头有问题就更换探头，还是设置问题等，一切正常之后再把相应设备拆装至各对应位置，这样所有的设备或探头安装好之后如出现问题应该是接头或线缆问题，然后根据故障原因逐一排查。二、线路的敷设电缆的敷设应符合下列要求：电缆的弯曲半径应大于电缆直径的15倍；电源线宜与信号线、控制线分开敷设；室外设备连接电缆时，宜从设备的下部进线；电缆长度应逐盘核对，并根据设计图上各段线路的长度来选配电缆。宜避免电缆的接续；当电缆接续时应采用专用接插件。直埋电缆的埋深不得小于0.8m，并应埋在冻土层以下；紧靠电缆处应用沙或细土覆盖，其厚度应大于0.1m，且上压一层砖石保护。通过交通要道时，应穿钢管保护。电缆应采用具有铠装的直埋电缆，不得用非直埋式电缆作直接埋地敷设。转变地段的电缆。地面上应有电缆标志。敷设管道电缆，应符合下列要求：敷设管道线之前应先清刷管孔；管孔内预设一根镀锌铁线；穿放电缆时宜涂抹黄油或滑石粉；管口与电缆间应衬垫铅皮，铅皮应包在管口上；进入管孔的电缆应保持平直，并应采取防潮、防腐蚀、防鼠等处理措施。管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小于2.5m；埋入地下宜为0.30.5m。1.2.3.4一卡通消费系统1可靠的防伪体系通过软件功能设置卡上不同的密码编号，彻底杜绝了重码现象。窗口机具有自动识别“伪卡”功能，持伪卡、假卡者消费，窗口机自动报警。用捡到已挂失的卡消费，消费机将报警、警告。2灵活的消费方式直接按消费价格输入，选择零售功能，可直接进行相加、相减相乘运算，相当于一台计算器，无须服务人员再记忆。窗口只卖一个价格的物品，可自定义为：“傻瓜”功能，仅需按一个结账键。3完善的数据处理功能可实现日日、月月、年年、某一阶段的报表处理，各收费网点当次、当天的收入情况，消费者、当天、每月、每年的消费情况一目了然。若消费者怀疑自己的消费不切实际，“月况查询”将会真实记录本人该月每天、每次的消费情况，有据可查。管理者能知道自己的营业额，消费的消费情况，有据可查。管理者想知道自己的营业额，消费、销售报表、日报表、月报表的详细记录，各种数据一目了然。目前实际消费人数，消费者的消费水平，某一食品的销售量如何，有表可查，为决策、管理者提供了详实的材料。4挥洒自如的单机功能消费机具有联网、脱机的工作运行功能力，极大地方便了用户操作，更增强了系统的可靠性。如通讯瘫痪，在单机功能下可正常消费。食堂、移动小食点，在单机功能下，同样可以享受到使用消费卡所带来的便利、卫生、快捷。5先进的扩展功能利用消费机可以作到对整个园区的所有收费场所进行统一的管理，例如：食堂售饭、打开水、小卖部和超市购物、医疗收费等等，通过同一张卡可以作到全部的消费实现电子结算，从而使这一张卡同时具有了电子钱包的功能。如果以后需要考虑如：教职员工考勤，宿舍门禁管理、上机上网收费管理、学籍管理能都可以凭借该卡片的一卡多用性能了得以实现。管线施工部分工作包括各现场控制器间连接的6类数据线与电源总线组成的系统布线工作。局部管线敷设同系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：1、该系统在1#楼2F餐厅各设置10台在线式台式收费终端，物管中心设置1台充值点，通过智能卡消费。2、系统设置了手持式收费机，送餐员使用手持式收费机，从订餐的人员卡上扣除相应的金额，送餐员回到食堂后，将收费情况上传到服务器进行处理。所有收费机接入1#楼一层弱电室管理主机，进行结算、充值、查询等操作。3、收费终端处预埋 86 暗盒， 安装高度底距地 0.3 米。4、电源线同信号线要分别穿管，且两管长距离平行布置时应相距一定的距离。5、穿线时一定要做好标记，线的接头一定要放在接线盒内。1.2.3.5有线电视系统一、施工流程1.首先要进行管线和接线盒的预埋。2.接着就要进行各种线缆的铺设。3.再后面应该进行各种设备的安装。4.最后就是供电线路，控制线路和信号线路的连接。5.另外就是对安装、供电线路、连接情况的检查。6.待以上施工步骤都确信完成后，就应该准备进行设备的调试了。二、施工配合及准备工作在施工前，施工工程中需要必备的施工条件如：仓库、施工办公室、施工用水用电等辅助办公及施工设施，这就需要我们和业主方以及总包方来进行协商配合，从而确保工程能够顺利实施。首先，在施工工程中必须要和土建工程紧密配合，保证在走线放管的时候不会与强电在走线路线方向存在打架的问题。另外还要确保在施工工艺的处理上不会影响装饰工程的美观度。其次，由于装修工程直接影响室内有线电视设备的安装，因此需要业主协调好装修工程的装修时间，协调装修工程和有线电视工程进度。另外还要确保在施工工艺的处理上不会影响装饰工程外观上的整体的美观。在整个施工过程中，都存在着和各施工单位不可预见的协调关系，也存在着一些不可抗的因素。事件一旦发生，我们就需要通过业主或甲方监理按照实际情况进行各方面的协调工作。三、前端设备的布置前端设备的布置应根据实际情况合理布局，要求既整洁、美观、实用，又便于管理和维护杭州艺苑机房的有线电视系统前端布置情况：前端放大器均放置在箱体内。放置过程中，设备与设备之间保持适当空间，以利设备的散热、维护带来方便。四、前端设备的布线前端设备布置完毕，安装系统配置连接相关线路。同轴电缆的衰减与补偿。电视信号在通过同轴电缆传输信号时，频率越高损耗越大，传输距离越长高低频端频道信号的电平差越大，因此我们在设计时已充分考虑对高端频道电视信号作一定补偿，以保证高低端频道的电视信号的电平均衡，根据技术要求所选用的放大器带有自动均衡调节器以达到斜率校正或斜率控制。五、双向电缆电视传输系统大楼内电视网络设备均采用双向电视信号传输设备，电缆 电视系统为 860MHz 双向电视信号传输系统，电视信号由当地电缆电视台引入，经电视前端 设备处理后采用邻频传输方式送到各个电视用户处。六、机房：系统由城市电缆电视网信号组成邻频前端，前端机房设置于 1#楼一层弱电室。七、终端：电视用户终端分别安装在各会议、各餐厅、各客房等处。八、采用混合光纤及同轴电缆(HFC)双向式系统把信号放大处理过的地面电缆电视信号 采用分支-分配方式传送至用户终端。用户终端电平设计为 644dB。系统采用低压集中供 电方式。每个电视点需配置同轴电缆和六类网络线，用于数字电视改造。九、电视器件箱竖井内安装时，墙上明设，底距地 1.6 米；设于走道时均嵌墙安装；电 视用户终端盒（107 暗盒）墙上暗设。十、图像主观评价不低于 4 级。1.2.3.6信息发布系统1.施工流程多媒体公告系统安装施工人员进场安装位置的现场确定根据现场位置方位确定最终合适尺寸管线预埋（管线预埋分为数据流中综合布线点的预置接口和对强电的供电接口预留）屏体制作屏体安装（与装修同步）各屏幕试运行屏幕亮点坏点统计系统验收多媒体公告系统培训系统交付使用。2.显示屏安装 配电系统安装 单元板结构安装步骤1.确定已经做好的框架和支架的牢固性；2.将显示板从最底层开始，一层一层地往上安装；3.连接单元板间的电缆；4.接电源线。 驱动程序安装该驱动程序可用于WIN95，WIN98，XP，WIN2000平台，分别配有专门的设备驱动程序，其安装方法与其它驱动程序完全一样。 地线的连接将各处接地点与大地接地电极连接起来。系统连接的注意事项：A、要注意插接件的极性与方向。B、各接插件要连接好。不得有松动或未到位现象。C、地线一定要连好。3.触摸屏设计选择在选择在触摸屏设计时，充分考虑人体工学原理，让操作者在使用时感到舒适，长时间使用不易疲劳。自助查询机 人体工学图 触摸屏在安装时一定要注意安装角度，液晶显示屏对于光线的要求很高，因此，触摸屏在安装时要注意屏体的安装角度要避免阳光直射。电子触摸屏系统需要通过计算机网络系统进行联网，因此在做综合布线时需要在设置触摸屏的位置布置综合布线信息点和电源插座。电源插座距信息点插座不小于200mm。该系统食堂用单基色 LED 尺寸为 3000*400mm；其余室内双基色 LED 尺寸为 3000*2000mm；室外全彩用LED尺寸为4000*3000mm。4.LED安装、测试及验收：（1）屏体设备的安装A、多年的LED显示屏经验，我公司培养了许多经验丰富的工程师，并与原器件厂商建立了良好的合作关系，能够得到原厂商及时的技术指导。B、在设备安装之前，首先检查设备的外观是否完好、附件是否齐全，是否具有原厂商合格检验证。并严格按照设备安装程序说明来安装。（2）屏体设备的测试我公司在接收到所订购的屏体设备原材料后，首先必须由工程部对灰度等级、亮度、波长等多项参数指标以及设备性能进行测试。（3）屏体设备的验收A、验收机构验收机构由业主、我公司相关工程人员及有关质量监督管理部门组成。B、验收标准a、SJ/T11141-1997 LED显示屏通用规范；b、产品出厂的验收标准；c、国家及省、市有关规范规定。5. 设计依据标准：（但不限于此）l 智能建筑设计标准（GB/T 503142006）l 工业企业通讯接地技术规范（GBJ7985）l 接地装置安装 03D501-4（中华人民共和国建设部）电子信息系统机房设计规范（GB50174-2008）当地相关法规IEC 相关国际标准国家其它相关的设计规范l 建筑物电子信息系统防雷技术规范（GB 503432004）l 电力系统实时数据通信应用层协议（DL476-92）l 产品厂商制定的弱电智能化系统生产、设计规范l 业主对该建筑使用功能和智能化设计标准的要求1.2.3.7电子会议系统首先，在会议系统的施工工程中，各会议室必须要和土建工程紧密配合，完成会议室内各子系统内所需线管预埋的铺设工作，确保在走线放管的时候不会与强电暖通在走线路线方向存在干扰交叉的问题，此外还要确保在施工工艺的处理上不会影响装饰工程的美观度。其次，由于装修工程直接影响各个会议室内智能设备的安装，因此需要业主协调好装修工程的装修时间，协调装修工程和弱电工程进度。在整个施工过程中，都存在着和各施工单位不可预见的协调关系，也存在着一些不可抗的因素。事件一旦发生，我们就需要通过业主或甲方监理按照实际情况进行各方面的协调工作。施工段层划分：第一阶段：施工准备(包括现场准备、技术准备、物资准备等)及预埋；第二阶段：各会议室管线施工；第三阶段：各会议室线材敷设施工；第四阶段：前端设备安装；第五阶段：会议机房设备安装；第六阶段：分子系统调试与系统统调和开通；第七阶段：操作与维护培训；第八阶段：开通运行、系统保修、质量回访。会议室内各种型材的材质、规格、应符合设计文件的规定，表面应光滑、平整、不得变形、断裂；管材采用的管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。在各个会议室内的设备安装前，应确保在施工配合和施工准备阶段已经预留好相应的管线和设备摆放位置，如扩声系统里的音箱有些需要内嵌进墙体和柱体内，我方提出预留位置要求在装修阶段由装修进行相应的预留工作，但这部分前端设备，需等到大楼工程完全封闭后方能进行安装，否则成品保护问题很难解决，对于需在网架上安装的这类设备，一定要遵
