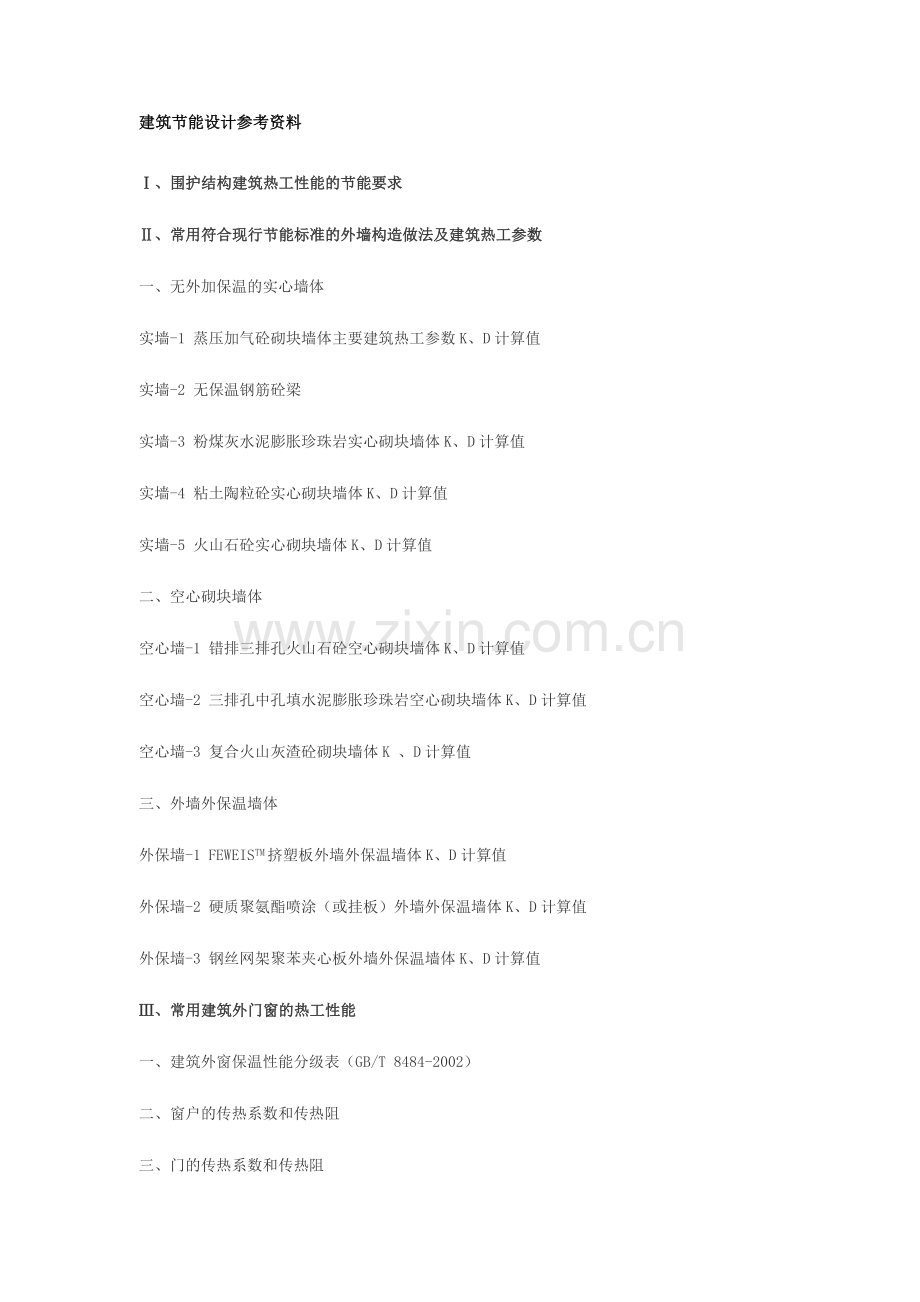

建筑节能设计参考资料

Ⅰ、围护结构建筑热工性能的节能要求
Ⅱ、常用符合现行节能标准的外墙构造做法及建筑热工参数
一、无外加保温的实心墙体
实墙-1 蒸压加气砼砌块墙体主要建筑热工参数K、D计算值
实墙-2 无保温钢筋砼梁
实墙-3 粉煤灰水泥膨胀珍珠岩实心砌块墙体K、D计算值
实墙-4 粘土陶粒砼实心砌块墙体K、D计算值
实墙-5 火山石砼实心砌块墙体K、D计算值
二、空心砌块墙体
空心墙-1 错排三排孔火山石砼空心砌块墙体K、D计算值
空心墙-2 三排孔中孔填水泥膨胀珍珠岩空心砌块墙体K、D计算值
空心墙-3 复合火山灰渣砼砌块墙体K 、D计算值
三、外墙外保温墙体
外保墙-1 FEWEISTM挤塑板外墙外保温墙体K、D计算值
外保墙-2 硬质聚氨酯喷涂（或挂板）外墙外保温墙体K、D计算值
外保墙-3 钢丝网架聚苯夹心板外墙外保温墙体K、D计算值
Ⅲ、常用建筑外门窗的热工性能
一、建筑外窗保温性能分级表（GB/T 8484-2002）
二、窗户的传热系数和传热阻
三、门的传热系数和传热阻
四、常见外窗的传热系数和综合遮阳系数
五、常用玻璃的主要光热参数
六、LOW-E膜位于中空玻璃不同面时的传热系数与遮阳系数
七、常用玻璃产品的隔声指标
Ⅳ、常用符合现行公共建筑节能标准的底面接触空气的架空或外挑楼板的做法和传热系数。
一、内保温做法和传热系数
二、外保温做法和传热系数
Ⅴ、常用符合现行节能标准的地面、地下室外墙做法和热阻
一、地面做法和热阻
二、地下室外墙做法和热阻
Ⅵ、屋面做法和K、D计算值
一、保温平屋面
二、带隔热层的平屋面
三、倒置式平屋面
四、种植屋面
五、坡屋面
Ⅶ、遮阳做法和遮阳系数
典型建筑外遮阳形式的遮阳系数SD
Ⅷ、附录
附录一、建筑材料热物理性能计算参数
附录二、建筑热工设计常用计算方法
附录三、各种表面对太阳辐射热的吸收系数ρ
建筑节能设计参考资料（一）使用说明

1、本资料搜集的内容为建筑节能设计的常用资料、大部分材料做法在本省均能实施。
2、建筑围护结构的热工参数，按照高于居住建筑和公共建筑节能设计标准下限给出，如实际工程另有需要可按给定过程的数据进行调整计算。
3、考虑到面层的做法、防水层做法对相应围护结构热工性能影响不大，故不分门别类列出，简化取值，但具体设计中，应在做法表中详细绘出。其K、D值可仍取本资料给定值，不影响对建筑节能的评价。
4、有关玻璃的光热参数应以厂家提供数据为准，如缺乏该数据，可采用本资料的数据。
5、凡不能全部满足规定性指标的项目，应进行综合评价和权衡判断，可使用天正软件TBEC和广州建科所软件REEC进行。

Ⅰ、围护结构建筑热工性能的节能要求
一、居住建筑围护结构建筑热工性能节能要求（强制性条文）
（一）、屋顶和外墙传热系数k（w/m2.k）和热惰性指标D的限值
屋 顶
外 墙
k≤1.0 D≥2.5
k≤2.0 D≥3.0
或k≤1.5 D≥3.0
或k≤1.0 D≥2.5
k≤0.5
k≤0.7

※ D﹤2.5的轻质屋顶和外墙，还应满足国家标准《民用建筑热工设计规范》（GB50176-93）所规定的隔热要求。
（二）、外窗的窗墙面积比CM限值
北向:CM北≤0.45;
南向: CM南≤0.5;
东、西向：CM东、西≤0.3;
(三)、外窗的综合遮阳系数Sc限值
外墙K、D
（当P≤0.8时）
平均窗墙面积比CM
CM≤0.25
0.25﹤CM≤0.3
0.3<CM≤0.35
0.35<CM<0.4
0.4<CM≤0.45
K≤2 D≥3.0
≤0.6
≤0.5
≤0.4
≤0.4
≤0.3
K≤1.5
D≤3.0
≤0.8
≤0.7
≤0.6
≤0.5
≤0.4
K≤1.0
D≤2.5
或K≤0.7
≤0.9
≤0.8
≤0.7
≤0.6
≤0.5
※ 1 本条文所指外窗包括阳台门的透明部分;
※ 2 P是外墙外表面的太阳辐射吸收系数。
(四)、外窗气密性限值——在室内外10Pa压差时的 允许空气渗透量：
Q1—缝隙长度渗透量（m3/h.m）；
Q2—单位面积渗透量（m3/h.m2）；
建筑层数
Q1
Q2
1~9层
2.5
7.5
10及10层以上
1.5
4.5
(五)、屋顶天窗面积及传热系数，遮阳系数限值
＆#8226; 天窗面积/屋顶总面积≤4%
＆#8226; K天窗≤4.0 W/m2.K
＆#8226; SC天窗≤0.5
二、公共建筑围护结构建筑热工性能节能要求（强制性条文）
（一）、屋面、外墙（包括非透明幕墙），底面接触室外空气的架空或外挑楼板的传热系数限值K。
围护结构部位
传热系数最大限值K（w/m2.k）
屋面
≤0.90
外墙（包括非透明幕墙）
≤1.50
底面接触室外空气的架空或外挑楼板
≤1.50
（二）、外窗（包括透幕墙）的传热系数限值K和综合遮阳系数限值SC。
窗墙面积比CM
传热系数限值k(w/m2.k)
综合遮阳系数SC
东、南、西、向
北向
CM≤0.2
≤6.5

0.2<CM≤0.3
≤4.7
≤0.5
≤0.60
0.3<CM≤0.4
≤3.5
≤0.45
≤0.55
0.4<CM≤0.5
≤3.0
≤0.40
≤0.50
0.5<CM≤0.7
≤3.0
≤0.35
≤0.45
屋顶透明部分
≤3.5
≤0.35
※ 有外遮阳时，综合遮阳系数SC=玻璃的遮阳系数SE×外遮阳的遮阳系数SD；无外遮阳时SC=SE；
（三）、地面和地下室外墙热阴限值R
围护结构部位
热阻限值R（㎡.k/w）
地面
≥1.0
地下室外墙（与土壤接触的墙）
≥1.0
※地面热阻是指建筑物基础持力层以上各层材料热阻之和；
地下室外墙热阻是指土壤以内各层材料的热阻之和。
（四）、屋顶透明部分面积的限值：不应大于屋顶总面积的20%。
（五）、窗墙面积比的最大限值与可见光透对比的最小限值。
·各向窗（包括透明幕墙）的窗墙面积比均不应大于0.70;
·当窗墙面积比小于0.4时,透明部分的可见光射对比不应小于0
Ⅱ常用符合节能要求的外墙构造做法及建筑热工参数
一、无外加保温的实心墙体
实墙-1蒸压加气砼砌块墙体主要建筑热工参数K、D计算值
序号
砌块干密度等级
墙厚mm
砌块热工参数
修正系数α
,,
砌块热阻计算值Ro(㎡.k/w)
砌块热惰性计算值Do
墙面热阻计算值
RF(㎡.k/m)
墙面热惰性计算值
DF
墙体传热系数K
（w/㎡. K）
墙体热惰性
D
砌块
墙面
导热系数λ(w/m.k)
蓄热系数S(w/㎡.k)
1
B05
150
2×25
0.16
2.81
1.25
0.75
2.63
0.03
0.30
1.05
2.93
180
0.90
3.51
0.91
3.46
200
1.00
4.39
0.83
3.81
250
1.25
5.27
0.69
4.69
300
1.50
2.52
0.59
5.57
2
B06
150
2×25
0.19
3.20
1.25
0.63
2.52
0.03
0.30
1.20
2.82
180
0.75
3.00
1.05
3.30
240
0.83
3.32
0.97
3.62
250
1.04
4.16
0.81
4.46
300
1.25
5.0
0.69
5.30
3
B07
150
2×25
0.22
3.59
1.25
0.54
2.42
0.03
0.30
1.35
2.72
180
0.65
2.91
1.18
3.21
200
0.72
3.23
1.09
3.53
250
0.91
4.08
0.90
4.38
300
1.09
4.89
0.78
5.19
实墙-2无保温钢筋砼梁
序号
构件厚度mm
导热系数λ(w/m.k)
蓄热系数S24(w/㎡.k)
修正系数α
砌块热阻计算值Ro(㎡.k/w)
主体热惰性计算值
Do
墙面热阻计算值
RF(㎡.k/m)
墙面热惰性计算值
DF
传热系数
K(w/㎡.k)
热惰性
D
1
150
1.74
17.2
1.0
0.09
1.48
0.03
0.30
3.44
1.78
2
180
0.11
1.89
3.23
2.13
3
200

4
250
0.14
2.40
2.94
2.70
5
300
0.17
2.96
2.70
3.26
实墙-3 粉煤灰水泥膨胀珍珠岩实心砌块墙体K、D计算值
序号
干密度
kg/m3
厚度
mm
导热系数（w/m.k）
蓄热系数S24(w/㎡.k)
修正系数a
砌块热阻（㎡.k/w）
砌块热惰性(w/㎡.k)
墙面热阻R（㎡.k/w）
墙面热惰性DF
墙体传热系数K(W/㎡.K)
墙体传热惰性
1
600
190
0.21
3.44
1.25
0.72
3.09
0.03
0.30
1.09
3.39
2
800
0.26
4.37
1.25
0.58
3.17
1.28
3.47
实墙-4 粘土陶粒砼实心砌块墙体K、D计算值
序号
干密度P0
(kg/m3)
砌块厚度
mm
导热系数（w/m.k）
砌块蓄热系数S24(w/㎡.k)
砌块热阻R0（㎡.k/w）
砌块热惰性D0
墙面热阻RF（㎡.k/w）
墙面热惰性DF
墙体传热系数K（W/㎡.K）
墙体传热惰性D
1
1200
190
0.53
7.25
0.36
2.60
0.03
0.30
1.78
2.90
实墙-5 火山石砼实心砌块墙体K、D计算值
序号
干密度P0
(kg/m3)
砌块厚度
mm
导热系数（w/m.k）
砌块蓄热系数S24(w/㎡.k)
砌块热阻R0（㎡.k/w）
砌块热惰性D0
墙面热阻RF（㎡.k/w）
墙面热惰性DF
墙体传热系数K（W/㎡.K）
墙体传热惰性D
1
1300
190
0.53
7.54
0.36
2.71
0.03
0.30
1.78
3.01
二、空心砌块墙体
空心墙-1 错排三排孔火山石砼空心砌块墙体K、D计算值
序号
干密度P0
(kg/m3)
主砌块简图
砌块厚度
墙体传热系数K(w/㎡.k)
墙体热惰性D
备注
1
1300

180
0.37
2.27
墙面按两面各抹25厚水泥砂浆
空心墙-2 三排孔中孔填水泥膨胀珍珠岩空心砌块墙体K、D计算值
序号
干密度P0
(kg/m3)
主砌块简图
砌块厚度
墙体传热系数K(w/㎡.k)
墙体热惰性D
备注
1
1300

180
1.48
2.63
墙面按两面各抹25厚水泥砂浆

*该做法可用于居住建筑
三、外墙外保温墙体
外保墙-德丽宝挤塑板外墙外保温墙体K、D计算值
序号
简图
做法
导热系数λ(w/m.k)
蓄热系数S(w/㎡.k)
修正系数α
热阻R(m2.k/w)
热惰性D
墙体传热系数K(w/㎡.k)
墙体热惰性D
1

1、混合砂浆抹面20厚
0.87
10.75
1
0.022
0.25
0.73
2.60
2、钢筋砼15厚
1.74
17.2
1
0.086
1.48
3、水泥砂浆找平20厚
0.93
11.37
1
0.022
0.25
4、35厚FWB板
0.03
0.32
1.1
1.06
0.37
5、聚合物砂浆保护层20厚
0.93
11.37
1
0.022
0.25
2

1、混合砂浆抹灰20厚
0.87
10.75
1
0.022
0.25
0.91
3.00
2、钢筋砼200厚
1.74
17.2
1
0.115
1.98
3、水泥砂浆找平20厚
0.93
11.37
1
0.022
0.25
4、25厚FWB板
0.03
0.32
1.1
0.76
0.27
5、聚合物砂浆保护层20厚
0.93
11.37
1
0.022
0.25
3

1、水泥砂浆抹面20厚
0.93
11.37
1
0.022
0.25
0.84
3.32
2、粉煤灰砖墙180厚
0.87
11.11
1
0.207
2.30
3、水泥砂浆找平层20厚
0．93
1137
1
0.022
0.25
4、25厚FWB板
0.03
0．32
1.1
0.76
0.27
5、聚合物砂浆保护层20厚
0．93
11.37
1
0.022
0.25
4

1、水泥砂浆抹面20厚
0.93
11.37
1
0.022
0.25
0.65
2.14
2、双孔普通砼空心砖190厚
---
---
1
0.248
1.02
3、水泥少浆找平层
0.93
11.37
1
0.022
0.25
4、35厚FWB板
0.03
0.32
1.1
1.06
0.37
5、聚合物砂浆保护层
0.93
11.37
1
0.022
0.25
外保墙-2 硬质聚氨酯喷涂（或挂板）外墙外保温墙体K、D计算值
序号
简图
做法
导热系数λ(w/m.k)
蓄热系数S(w/㎡.k)
修正系数α
热阻R(m.k/w)
热惰性D
墙体传热系数K(w/㎡.k)
墙体热惰性D
1

1、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
1.07/1.04
2.5/3.0
2、钢砼墙150厚/200厚
1.74
17.2
1
0.086/0.115
1.48/1.98
3、水泥砂浆找平20厚
0.93
11.37
1
0.021
0.25
4、硬质聚氨酯泡沫塑料25厚
0.033
0.36
1.2
0.625
0.27
5、聚合物砂浆保护层20厚
0.93
11.37
1
0.021
0.25
2

1、水泥砂浆抹灰20厚
0.93
11.37
1
0.021
0.25
0.95
3.32
2、粉煤灰砖墙180厚
0.87
11.11
1
0.207
2.30
3、水泥砂浆找平20厚
0.93
11.37
1
0.021
0.25
4、硬质聚氨酯泡沫塑料25厚
0.033
0.36
1.2
0.625
0.27
5、聚合物砂浆保护层20厚
0.93
11.37
1
0.021
0.25
3

1、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
0.68
2.20
2、双孔普通砼空心砖190厚
---
---
1
0.248
1.02
3、水泥砂浆找平层20厚
0.93
11.37
1
0.021
0.25
4、硬质聚氨酯泡沫塑料40厚
0.033
0.36
1.2
1.00
0.43
5、聚合物砂浆保护层20厚
0.93
11.37
1
0.021
0.25
外保墙-3 钢丝网架聚苯夹心板外墙外保温墙体K、D计算值
序号
简图
做法
导热系数λ(w/m.k)
蓄热系数S(w/㎡.k)
修正系数α
热阻R(m.k/w)
热惰性D
墙体传热系数K(w/㎡.k)
墙体热惰性D
1

1、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
0.83/0.81
2.65/3.15
2、钢砼墙150厚/200厚
1.74
17.20
1
0.086/0.115
1.48/1.98
3、水泥砂浆找平20厚
0.93
11.37
1
0.021
0.25
4、钢丝网架聚苯板50厚
0.042
0.36
1.3
0.89
0.42
5、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
2

1、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
0.76
3.47
2、粉煤灰砖墙180厚
0.87
11.11
1
0.207
2.30
3、水泥砂浆找平层20厚
0.93
11.37
1
0.021
0.25
4、钢丝网架聚苯板50厚
0.042
0.36
1.3
0.89
0.42
5、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
3

1、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25
0.73
2.19
2、双孔普通砼空心砖190厚
---
---
1
0.248
1.02
3、水泥砂浆找平层20厚
0.93
11.37
1
0.021
0.25
4、钢丝网架聚苯板50厚
0.042
0.36
1.3
0.89
0.43
5、水泥砂浆抹面20厚
0.93
11.37
1
0.021
0.25

Ⅲ、建筑外门窗的热工性能
一、建筑外窗保温性能分级表（GB/T 8484-2002）
分级
1
2
3
4
5
6
7
8
9
10
分级指标值
K（W/ m2·k）
≥5.5
5.5＞k≥5.0
5＞k≥4.5
4.5＞k≥4
4＞k≥3.5
3.5＞k≥3
3＞k≥2.5
2.5＞k≥2.0
2.0＞k≥1.5
k＜1.5
二、窗户的传热系数和传热阻
窗框材料
窗户类型
空气层厚度
（mm）
窗框窗洞面积比
（%）
传热系数K
[W/( m2·k)]
传热阻R0
（m2·k/W）
钢、铝
单层窗
一
20~30
6.4
0.16
单框双玻窗
12
20~30
3.9
0.26
16
20~30
3.7
0.27
20~30
20~30
3.6
0.28

双层窗
100~-140
20~30
3.0
0.33
木、塑料
单层窗+
单框双玻窗
100~140
20~30
2.5
0.40
单层窗
一
30~40
4.7
0.21
单框双玻窗
12
30~40
2.7
0.37
16
30~40
2.6
0.38
20~30
30~40
2.5
0.40
双层窗
100~140
30~40
2.3
0.43
单层窗+
单框双玻窗
100~140
30~40
2.0
0.50
注：①窗户的传热系数应按经国家计量认证的质检机构提供的测定值采用；如无上述机构提供的测定量，则可按表中值采用。
②本表中的窗户包括阳台门上部带玻璃部分。阳台门下部不透明部分的传热系数，如下部不作保温处理，可按表中值采用；如作保温处理，可按计算值采用。
③本表据《民用建筑热工设计规范》（GB50176—93）
三、门的传热系数和传热阻
门框材料
门的类型
传热系数
K[W（m2·K）]
传热阻
R0（m2·K/W）
木、塑料
单层实体门
3.5
0.29
夹板门和蜂窝夹芯门
2.5
0.40
双层玻璃门（玻璃比例不限）
2.5
0.40
单层玻璃门（玻璃比例<30%）
4.5
0.22
单层玻璃门（玻璃比例30%~60%）
5.0
0.20
金属
单层实体门
6.5
0.15
单层玻璃门（玻璃比例不限）
6.5
0.15
单框双玻门（玻璃比例<30%）
5.0
0.20
单框双玻门（玻璃比例30%~70%）
4.5
0.22
无框
单层玻璃门
6.5
0.15
四、常见外窗的传热系数和综合遮阳系数
玻璃
普通铝合金窗
断热铝合金窗
PVC塑料窗
K
W/(㎡.k)
SC
K
W/(㎡.k)
SC
K
W/(㎡.k)
SC
无色透明玻璃（5~6 mm）
6.5~6.0
0.9~0.8
6.0~5.5
0.9~0.8
5.0~4.5
0.9~0.8
五、常用玻璃的主要光热参数
玻璃名称
玻璃种类、结构
透光率（%）
遮阳系数Sc
传热系数U(W/ m2·K)
单片透明玻璃
6c
89
0.99
5.58
单片绿着色玻璃
6F-Green
73
0.65
5.57
单片灰着色玻璃
6Grey
43
0.69
5.58
彩玻璃(100%覆盖)
6mm白色
一
0.32
5.76
透明中空玻璃
6c+12A+6c
81
0.87
2.72
绿着色中空玻璃
6F-Green+12A+6C
66
0.52
2.71
单片热反射镀膜
6CTS140
40
0.55
5.06
热反射镀膜中空玻璃
6CTS140+12A+6c
37
0.44
2.54
Low-E中空玻璃
6GEF11+12A+6c
35
0.31
1.66
注:6c表示6mm透明玻璃,CTS140是热反射镀膜玻璃型号,CEF11是Low-E玻璃型号。U值是按
ISO10292标准测得的Sc是按ISO15009标准测得的。
六、LOW-E膜位于中空玻璃不同面时的传热系数与遮阳系数
Low-E品种
膜面位置
遮阳系数Sc
传热系数U(W/ m2·K)
透明LOW-E
2＃面
0.16
1.79
3＃面
0.69
1.79
银灰色LOW-E
2＃面
0.31
1.66

3＃面
0.53
1.66

七 常用玻璃产品的隔声指标
玻璃产品名称
结构
实测隔声量Rw（dB）
计算隔声量RW(dB)
单片玻璃
6mm
26
31
单片玻璃
10mm
29
34
中空玻璃
6mm+6A+6mm
31
31
中空玻璃
6mm+9A+6mm
33
--
中空玻璃
6mm+12A+6mm
34
--
夹层玻璃
6mm+1.14PVB+6mm
35
39
夹层玻璃
8mm+1.52PVB+8mm
36
40
单夹层中空玻璃
5mm+0.38PVB+5mm+9A+6mm
37
40
双夹层中空玻璃
(6+0.76+6)+12A+(5+0.76+5)
--
41
双夹层中空玻璃
(8+1.52+8)+12A+(6+1.52+6)
--
43
说明：实测值由中国科学院声学计量测试站依依据ISO140—1、GBJ75—84标准测得；
计算值由Grozier Technical Systems and Pugh-Lilleen Associates编制Stccalc软件得出。
Ⅳ、底面接触室外空气的架空或外挑楼板的做法和传热系数。
一、内保温做法和传热系数
编号
名称
做法
总厚（MM）
自重（KN/㎡）
传热系数（KW/㎡·K）
内保楼-1
带龙骨架木地板内保温
·木地板面层做法
·2厚聚苯乙烯泡沫塑料垫
·40×30木龙骨搁栅
·龙骨内填35厚聚苯板内保温
·801胶水泥腻子刮平
·20厚1:2.5水泥砂浆找平
·80-120厚现浇钢砼楼板
80～90
0.65～0.75
0.92
内保楼-2
硬质陶粒石材面层挤塑板内保温
·陶瓷或石材面层做法
·25厚干硬性水泥砂浆
·干铺25厚挤塑聚苯乙烯泡沫塑料板
·801胶水泥腻子刮平
·20厚1:2.5水泥砂浆找平层
·80-120厚现浇钢砼楼板
90～100
1.3～1.5
0.97
内保楼-3
硬质陶瓷石材面层发泡聚氨酯内保温
·陶瓷或石材面层做法
·25厚干硬性水泥砂浆
·25厚发泡聚氨酯喷涂
·20厚1:2.5水泥砂浆找平层
·80-120厚现浇钢砼楼板
90～100
1.3～1.5
0.90
二、外保温做法和传热系数
编号
名称
做法
外保温总厚(mm)
外保温自重(kw/㎡)
传热系数K(w/㎡.k)
外保楼-1
现浇钢砼板屋面
聚苯板外保温
硬质或木板楼面做法
·1:2.5水泥砂浆找平层20厚
·钢砼现浇楼板80~120厚
·1:2.5水泥砂浆找平层20厚
·40厚聚苯板
·5厚聚合物砂浆压入耐碱网格布
·表面涂料
70
0.7~1.1
0.90
外保楼-2
现浇钢砼板屋面
挤塑板外保温
硬质或木板楼面做法
·1:2.5水泥砂浆找平层20厚
·钢砼现浇楼板80~120厚
·1:2.5水泥砂浆找平层20厚
·30厚挤塑聚苯板
·5厚聚合物砂浆压入耐碱网格布
·表面涂料
60
0.7~1.1
0.95
外保楼-3
现浇钢砼板屋面
聚苯颗粒外保温
聚苯颗粒做法
·混合砂浆
·钢筋混凝土
·聚苯颗粒保温层
·抗裂砂浆
50
0.7~1.1
0.898
Ⅴ、常用符合现行节能标准的地面、地下室外墙做法和热阻
一、地面做法和热阻计算
编号
名 称
做 法
热阻（㎡·K/w）
地-1
无保温防潮地面
·陶瓷或石材地面面层做法
·防潮层
·20厚1:2.5水泥砂浆找平
·100厚C15砼地坪
·素土夯实
1.85
地-2
无保温防潮地面
·木质地面面层
·防潮层
·20厚1:2.5水泥砂浆找平
·100厚C15砼地坪
·素土夯实
1.91
二、地下室墙面（与土壤接触的墙）
编号
简图
做法
导热系数λ（W/M·K）
厚度
㎜
修正
系数
热阻（㎡·K/W）
1

1、1:2.5水泥砂浆抹面20厚
0.93
0.02
1.0
1. 2
2、钢砼防水砼墙300厚
1.74
0.30
1.0
3、1:2.5聚合物砂浆找平层20厚
0.93
0.02
1.0
4、外防水做法

1.0
5、聚苯板保护层50厚
0.042
0.05
1.2
Ⅵ、屋面做法和K、D计算值
一、保温平屋面
编号
简图
屋面构造做法
厚度
（㎜）
导热系数λ(w/m.k)
蓄热系数S24(w/㎡.k)
修正系数
a
热阻 R i (m2.k/w)
D
屋顶热阻R0
（㎡·K/W）
屋顶传热系数K
[W/（㎡·K）]
屋顶热惰性D
普平屋-1

1、防水层
10
0.17
3.33
1.0
0.059
0.196

2、1:2.5水泥砂浆找平层
20
0.93
11.37
1.0
0.022
0.245
3、保温砂浆（ρ=800kg/m3）找坡层
70
0.29
4.44
1.50
0.16
1.066
4、保温层

a.聚苯板
40
0.042
0.36
1.30
0.732
0.343
1.076
0.81
3.10
b.挤塑型聚苯板
25
0.03
0.32
1.10
0.758
0.267
1.102
0.79
3.02
c.硬质聚氨酯喷涂
25
0.023
0.40
1.20
0.906
0.435
1.25
0.71
3.19
d.乳化沥青珍珠岩板
(ρo=400kg/m3)
100
0.12
2.28
1.20
0.69
1.90
1.03
0.84
4.66
e.憎水型珍珠岩板(ρo=250kg/m3)
80
0.10
2.50
1.20
0.667
1.99
1.01
0.85
4.75
f.水泥膨胀珍珠岩板
(ρo=400kg/m3)
120
0.14
2.49
1.5
0.57
2.13
0.914
0.93
4.89
5、水泥砂浆找平层20厚
20
0.93
11.37
1.0
0.022
0.245

6、现浇钢筋混凝土板100厚
100
1.74
17.20
1.0
0.057
0.988
7、混合砂浆内抹灰
20
0.87
10.75
1.0
0.022
0.017
二、带隔热层的平屋面
编号
简图
屋面构造做法
导热系数λ(w/m.k)
蓄热系数S24(w/㎡.k)
修正系数
a
热阻 R i (m2.k/w)
热惰性Di
屋顶传热系数K(w/㎡.k)
屋顶热惰性D
空平屋-1

1、轻骨料砼架空隔热板及面层35厚
0.95
11.40
1.0
0.037
0.42

2、空气层

0.15
0
3、聚合物砂浆保护层20厚
0.93
11.39
1.0
0.022
0.245
4、防水层7厚
0.17
3.33
1.0
0.041
0.137
5、1:2.5水泥砂浆找平层
0.93
11.39
1.0
0.022
0.245
6、隔热找坡层

a.水泥膨胀珍珠岩平均180厚
0.26
4.37
1.50
0.46
3.01
1.00
5.54
b.粉煤灰平均180厚
0.23
3.93
1.50
0.52
3.07
0.95
5.6
c.加气砼块平均180厚
0.22
3.59
1.50
0.55
2.93
0.92
5.46
d.水泥陶粒平均200厚
0.29
4.40
1.50
0.46
3.03
1.00
5.50
7、1:3水泥砂浆找平层20厚
0.93
11.39
1.0
0.022
0.245

8、100厚钢砼顶板1:2.5水泥砂浆抹面20厚
1.74
17.20
1.0
0.057
0.989
9、1:2.5水泥砂浆抹面20厚
0．93
11.40
1.0
0.022
0.245
空平屋-2

1、架空隔热板及面层35厚
0.95
11.40
1.0
0.037
0.42
0.86
3.59
2、空气层

1.0
0.43
0
3、铝箔贴面
1.25
4、聚合物砂浆找平层20厚
0.93
11.37
1.0
0.022
0.245
5、防水层10厚
0.17
3.33
1.0
0.059
0.196
6、1:2.5水泥砂浆找平面层20厚
0.93
11.37
1.0
0.022
0.245
7、水泥膨胀珍珠岩(ρ=250kg/m3)找坡保温平均70厚
0.14
2.49
1.5
0.33
1.23
8、1:2.5水泥砂浆找平层20厚
0.93
11.37
1.0
0.022
0.245
9、100厚钢筋砼顶板
1.74
17.2
1.0
0.057
0.988
10、混合砂浆内抹灰20厚
0.87
0.75
1.0
0.022
0.017

编号
简图
屋面构造做法
导热系数λ(w/m.k)
蓄热系数S24(w/㎡.k)
修正系数
a
热阻 R i (m2.k/w)
热惰性Di
屋顶传热系数K(w/㎡.k)
屋顶热惰性D
空平屋-3

1、架空隔热板及面层35厚
0.95
11.40
1.0
0.037
0.42

2、空气层

0.15
0
3、聚合物砂浆保护层20厚
0.93
11.39
1.0
0.022
0.245
4、防水层10厚
0.17
3.33
1.0
0.059
0.196
5、1:2.5水泥砂浆找平层20厚
0.93
11.39
1.0
0.022
0.245
6保温层

a.聚苯板30厚
0.042
0.36
1.30
0.549
0.257
0.89
2.86
b.挤塑板25厚
0.03
0.32
1.10
0.641
0.267
0.82
2.87
c.憎水珍珠岩板50厚(ρo=250kg/m3)
0.10
2.50
1.20
0.416
1.248
1.01
3.85
d. 乳化沥青珍珠岩板80厚
0.12
2.28
1.20
0.556
1.52
0.88
4.12
7、1:2.5水泥砂浆找平层20厚
0.93
11.39
1.0
0.022
0.245

8、保温砂浆找坡层平均70厚(ρo=800kg/m3)
0.29
4.44
1.0
0.022
0.245
9、100厚钢筋砼顶板
1.74
17.20
1.0
0.057
0.988
10、混合砂浆内抹灰20厚
0.87
10.75
1.0
0.022
0.017
三、倒置式平屋面
<, DIV align=center>编号
简 图
做 法
厚度
mm
导热系数
λ(w/m·k)
蓄热系数
S24(w/ m2·k)
修正系数
a
热阻
Ri(m2·k/w)
热惰性
Di
屋顶传热系数K
(w/ m2·k)
屋顶热惰性
D
倒平屋-1

1保护层
30
1.74
17.2
１
0.017
0.29

2保温隔热层

a挤塑聚苯板
25
0.03
0.36
1.10
0.76
0.30
0.80
3.32
b硬质聚氨酯喷涂
25
0.023
0.32
1.20
0.91
0.347
0.71
3.37
3防水层
10
0.17
3.33
1
0.059
0.196

4聚合物砂浆找平层
20
0.93
11.37
1
0.022
0.245
5保温砂浆
(Po=800kg/m3)找坡层
70
0.29
4.44
1.5
0.16
1.07
6钢筋砼顶板
100
1.74
17.20
1.0
0.057
0.98
7混合砂浆内抹面
20
0.87
10.75
1.0
0.022
0.237
倒平屋-2

1保护层

2保温隔热层
30
1.74
17.2
1.0
0.017
0.29
a挤塑聚苯板
25
0.03
0.36
1.10
0.76
0.30
0.91
2.25
b硬质聚氨酯喷涂
25
0.023
0.32
1.20
0.91
0.347
0.80
2.30
3防水层
10
0.17
3.33
1.0
0.059
0.196

4聚
