采矿毕业设计第二章.doc

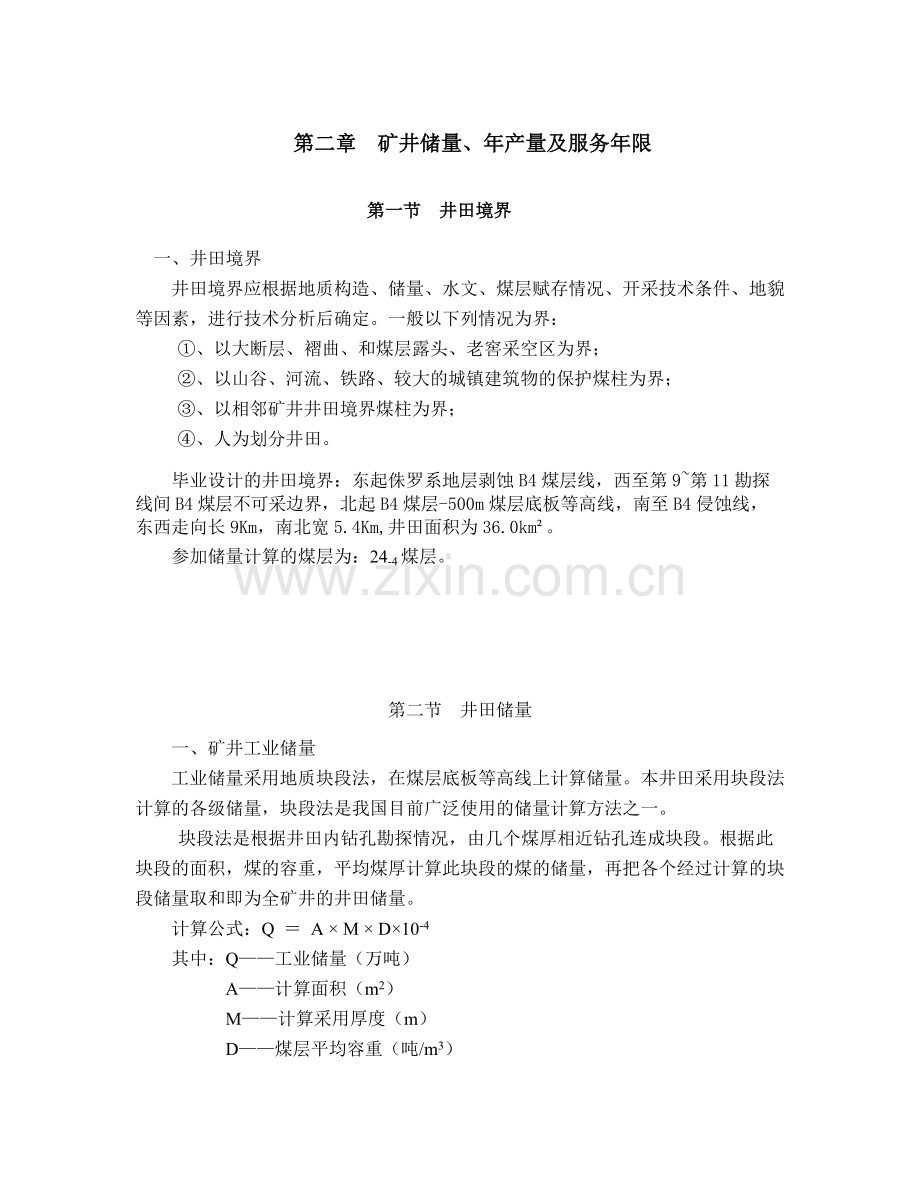

第二章 矿井储量、年产量及服务年限 第一节 井田境界 一、井田境界井田境界应根据地质构造、储量、水文、煤层赋存情况、开采技术条件、地貌等因素，进行技术分析后确定。一般以下列情况为界：、以大断层、褶曲、和煤层露头、老窖采空区为界；、以山谷、河流、铁路、较大的城镇建筑物的保护煤柱为界；、以相邻矿井井田境界煤柱为界；、人为划分井田。毕业设计的井田境界：东起侏罗系地层剥蚀B4煤层线，西至第9第11勘探线间B4煤层不可采边界，北起B4煤层-500m煤层底板等高线，南至B4侵蚀线，东西走向长9Km，南北宽5.4Km,井田面积为36.0km。参加储量计算的煤层为：24-4煤层。 第二节 井田储量一、矿井工业储量工业储量采用地质块段法，在煤层底板等高线上计算储量。本井田采用块段法计算的各级储量，块段法是我国目前广泛使用的储量计算方法之一。块段法是根据井田内钻孔勘探情况，由几个煤厚相近钻孔连成块段。根据此块段的面积，煤的容重，平均煤厚计算此块段的煤的储量，再把各个经过计算的块段储量取和即为全矿井的井田储量。计算公式：Q A M D10-4其中：Q工业储量（万吨） A计算面积（m2） M计算采用厚度（m） D煤层平均容重（吨/m3）则矿井的工业储量=11.21MT矿井工业储量是勘探(精查）地质报告提供的“能利用储量”中的A、B、C三级储量之和，其中高级储量A、B级之和所占比例应符合表2-2-1的规定。经块段法计算本设计矿井工业储量汇总见表2-2-2。表2-2-1 矿井高级储量比例 地质开采条件储量级 井 型 别比例（）简单中等复杂大型中型小型大型中型小型中型小型井田内AB级储量占总储量的比例4035253540202515第一水平内AB级储量占本水平储量比例70604060503040不作具体规定第一水平内A级储量占本水平储量的比例4030153020不作具体规定不要求表2-2-2 矿井工业储量汇总表煤层名称工业储量（万吨）备注ABABCABCAB级储量占总储量的48煤层148339025385583411219 二、矿井设计储量矿井设计储量等于矿井工业储量减去设计计算的断层煤柱、防水煤柱、井田边界煤柱和已有的地面建筑物、构筑物需要留设的保护煤柱等永久煤柱损失量后的储量；计算公式如下：矿井设计储量工业储量永久煤柱损失永久煤柱为：井田境界、断层、铁路桥、村庄保护煤柱；永久煤柱的留设：本井田范围内无河流、断层及其他构筑物，因此只需要计算境界保护煤柱。井田境界保护煤柱的留设：井田境界处保护煤柱均留设20m。计算得总的损失煤量为224.6万吨。 故，矿井设计储量工业储量永久煤柱损失三、 矿井设计可采储量矿井设计储量为矿井工业储量减去设计计算的断层煤柱、防水煤柱、井田境界煤柱和已有的地面建筑物、构筑物需要留设的保护煤柱等永久煤柱损失量。而在该井田范围内只有煤田境界煤柱和断层煤柱。可暂时按工业储量的57计入，本设计取5，故：P式中： Z矿井设计储量；Z矿井工业储量；P 永久煤柱损失量，可暂按工业储量的57计入，本设计取7；由此：矿井设计储量Z=11219（17） =10433.67万吨三、矿井设计可采储量矿井设计储量减去工业场地保护煤柱、井下主要巷道及上、下山保护煤柱煤量后乘以采区采区采出率的储量。矿井设计可采储量计算公式如下：矿井设计可采储量（矿井设计储量保护煤柱损失）采区采出率保护煤柱为：工业场地、风井场地、主要巷道及上、下山保护煤柱。1、工业场地保护煤柱的计算：按规范规定，年产120万t/a的中型矿井，工业场地占地面积指标为1.2公顷/10万吨。故可算得工业场地的总占地面积：S1.21214.4公顷144000 m2。工业广场占地面积为3600400m2,平面形状为矩形。根据垂直剖面可计算工业广场的保护煤柱的留设：计算如下所示：表2-2-3 工业广场保护煤柱设计参数表煤层倾角（ ）煤厚（m）松散层厚（m）（ ）（ ）（ ）（ ）埋深（m）102.1610045707070700其中：表土层移动角；煤柱上山移动角；走向方向移动角；煤柱下山移动角；用垂直剖面法留设工业广场保护煤柱如下图所示：2、井下主要巷道设计煤柱损失计算井下主要压煤巷道为皮带大巷、轨道大巷和回风大巷，水平大巷之间设计间距为30m，巷道两侧各留30m保护煤柱，计算出井下主要巷道设计煤柱损失为644.06万吨。矿井储量汇总表如下表2-2-4所示。表2-2-4 可采储量汇总表开采水平煤层名称工业储量（ABC）万吨矿井设计储量（万吨）矿井可采储量（万吨）永久性煤柱损失设计储量设计煤柱损失可采储量断层境界构筑物其他工业场地井下巷道其他124112121012240010433.671140644.0609102.94第三节 矿井年产量及服务年限一、矿井工作制度本矿井设计年工作日为330天。每天三班作业，其中二班生产、一班检修。每班工作8h，每天净提升时间14h。二、矿井设计生产能力矿井设计生产能力：120万t/a。矿井服务年限：T式中：T矿井设计服务年限，a；矿井可采储量，Mt；A矿井设计年产量，Mt/a；K储量备用系数，K1.4。设计生产能力为120万t/a。则矿井服务年限：T 54a符合矿井服务年限要求。所以此矿井设计生产能力为120万t/a，设计服务年限为54年。
