大连机床集团有限责任公司 Z3050×16摇臂钻床 沈阳中美钻镗机床有限公司

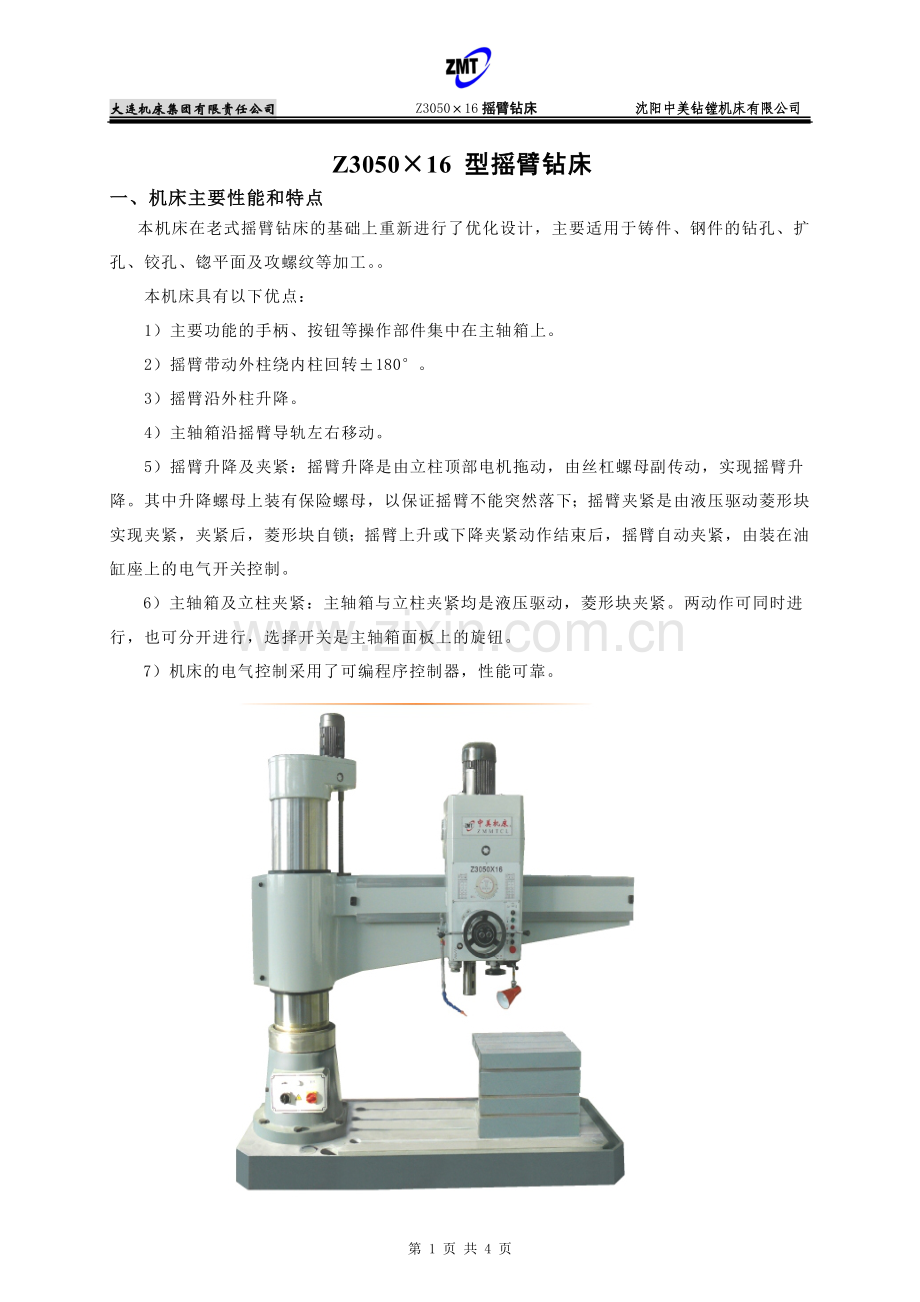

Z3050×16 型摇臂钻床
一、机床主要性能和特点
本机床在老式摇臂钻床的基础上重新进行了优化设计，主要适用于铸件、钢件的钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。。
本机床具有以下优点：
1）主要功能的手柄、按钮等操作部件集中在主轴箱上。
2）摇臂带动外柱绕内柱回转±180°。
3）摇臂沿外柱升降。
4）主轴箱沿摇臂导轨左右移动。
5）摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母副传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装在油缸座上的电气开关控制。
6）主轴箱及立柱夹紧：主轴箱与立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择开关是主轴箱面板上的旋钮。
7）机床的电气控制采用了可编程序控制器，性能可靠。
二、Z3050×16型摇臂钻床主要规格及参数
主要规格与参数
Z3050×16
最大钻孔直径
Φ50mm
主轴中心线至
立柱母线距离
最大
1600mm
最小
350mm
主轴箱水平移动距离
1250mm
主轴端面至底
座工作面距离
最大
1270mm
最小
370mm
摇臂升降距离
580mm
摇臂升降速度
0.02m/s
摇臂回转角度
±180°
主轴圆锥孔
莫式5号
主轴转速范围
25～2000r/min
主轴转速级数
16级
主轴进给量范围
0.04-3.2mm/r
主轴进给量级数
16级
主轴行程
315mm
刻度盘每转钻孔深度
122mm
主轴允许最大扭转力矩
500N.m
主轴允许最大进给抗力
18000N
主电机功率
4kW
摇臂升降电机功率
1.5kW
液压夹紧电机功率
0.75kW
冷却泵电机功率
0.09kW
机床重量（约）
3500㎏
机床轮廓尺寸（长×宽×高）
2500×1070×2880mm
精度检验标准
GB/T 4017-1997
第 4 页 共 4 页
三、Z3050×16型摇臂钻床主要配套件一览表
序 号
名 称
生 产 厂 家
备 注
1
电机
丹东山川电机有限公司
2
轴承
哈尔滨轴承厂
3
液压件
浙江象山液压件厂
4
丝杠
自制
5
主轴
襄樊东捷精密机械有限公司
6
电气件
PLC为日本和泉，其他为沈阳213厂。出国机床为ABB公司或施耐德公司
四、Z3050×16型摇臂钻床随机附件、备件
一、随机附件清单
序号
规格与型号
名 称
数量
备 注
1
650×500×500；510011
工作台
1件
在底座上
2
M24；GB/T6170
精六角螺母
12件
在机床上5件
3
510303
T型槽用螺栓
6件
在机床上5件
4
24；GB/T97.1
精垫圈
12件
在机床上5件
5
M24×400；GB/T799
地脚螺栓
6件
二、备件清单
序号
规格与型号
名 称
数量
备 注
1
4；SZSG91-2
垫
5件
2
6；SZSG91-2
垫
5件
3
8；SZSG91-2
垫
5件
4
10；SZSG91-2
垫
2件
5
7×1.9；GB/T1235
O形圈
5件
6
9×1.9；GB/T1235
O形圈
5件
7
11×1.9；GB/T1235
O形圈
5件
8
13×1.9；GB/T1235
O形圈
2件
三、技术文件清单
序号
规格与型号
名 称
数量
备 注
1
装箱单
1本
2
合格证明书
1本
3
使用说明书
1本
4
维修配件目录
1本
5
用户指南
1份
6
客户信息反馈表
1份
7
质量跟踪顾客评价表
1份
五、Z3050×16型摇臂钻床包装箱规格
箱号
外轮廓尺寸(长×宽×高)mm
毛重kg
备注
1
2800×1300×2780
4980
整机
六、机床工作条件
1. 三相交流电源：380V+10% ，－15％； 50Hz±1Hz
2. 环境温度： 8～40Cº
3. 相对湿度： ≤80%
