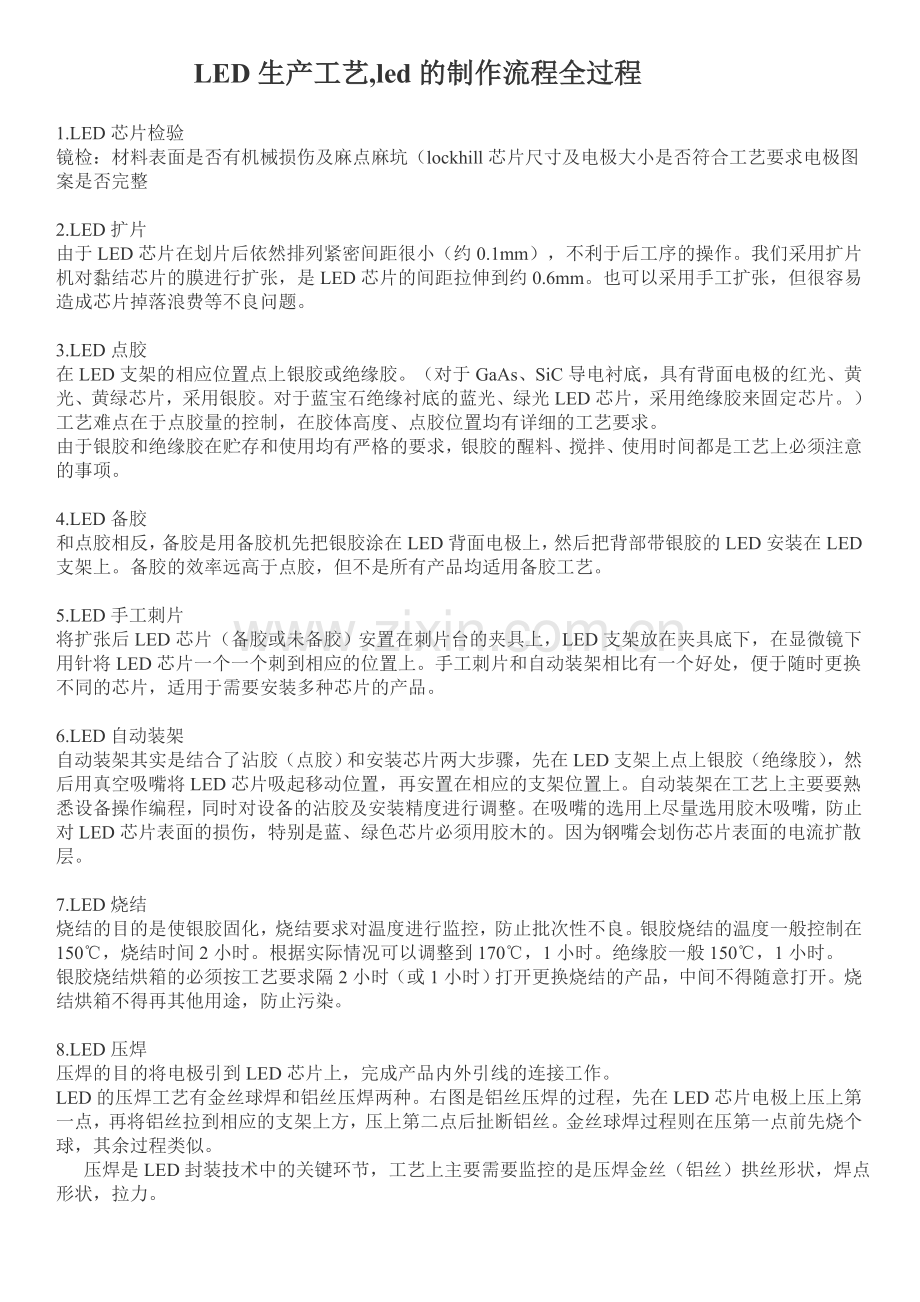

LED生产工艺,led的制作流程全过程

1.LED芯片检验
镜检：材料表面是否有机械损伤及麻点麻坑（lockhill芯片尺寸及电极大小是否符合工艺要求电极图案是否完整

2.LED扩片
由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。

3.LED点胶
在LED支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。）
工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。
由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

4.LED备胶
和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。

5.LED手工刺片
将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品。

6.LED自动装架
自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对LED芯片表面的损伤，特别是蓝、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。

7.LED烧结
烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。银胶烧结的温度一般控制在150℃，烧结时间2小时。根据实际情况可以调整到170℃，1小时。绝缘胶一般150℃，1小时。
银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再其他用途，防止污染。

8.LED压焊
压焊的目的将电极引到LED芯片上，完成产品内外引线的连接工作。
LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。
压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。

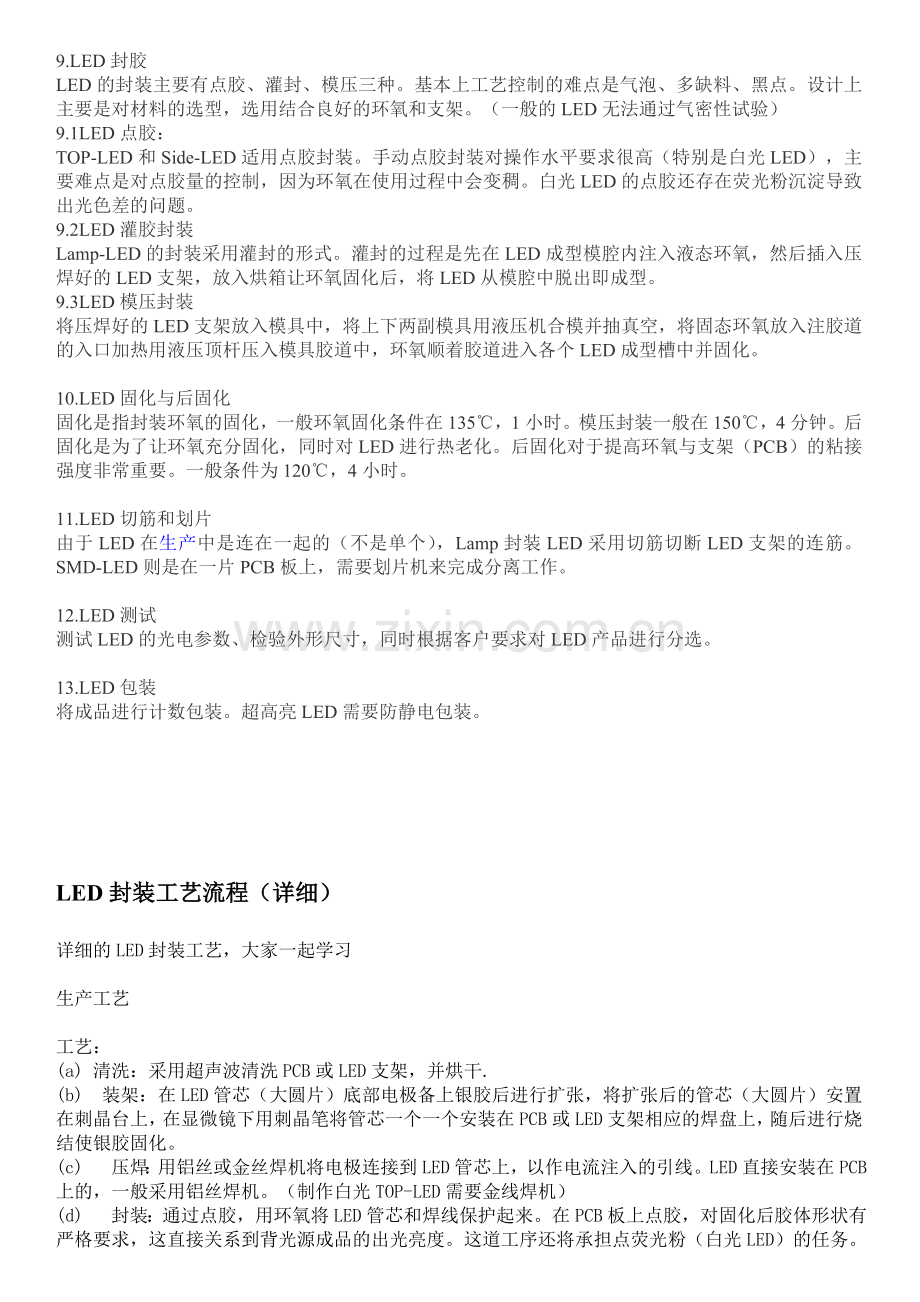

9.LED封胶
LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型，选用结合良好的环氧和支架。（一般的LED无法通过气密性试验）
9.1LED点胶：
TOP-LED和Side-LED适用点胶封装。手动点胶封装对操作水平要求很高（特别是白光LED），主要难点是对点胶量的控制，因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。
9.2LED灌胶封装
Lamp-LED的封装采用灌封的形式。灌封的过程是先在LED成型模腔内注入液态环氧，然后插入压焊好的LED支架，放入烘箱让环氧固化后，将LED从模腔中脱出即成型。
9.3LED模压封装
将压焊好的LED支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个LED成型槽中并固化。

10.LED固化与后固化
固化是指封装环氧的固化，一般环氧固化条件在135℃，1小时。模压封装一般在150℃，4分钟。后固化是为了让环氧充分固化，同时对LED进行热老化。后固化对于提高环氧与支架（PCB）的粘接强度非常重要。一般条件为120℃，4小时。

11.LED切筋和划片
由于LED在生产中是连在一起的（不是单个），Lamp封装LED采用切筋切断LED支架的连筋。SMD-LED则是在一片PCB板上，需要划片机来完成分离工作。

12.LED测试
测试LED的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。

13.LED包装
将成品进行计数包装。超高亮LED需要防静电包装。

LED封装工艺流程（详细）
详细的LED封装工艺，大家一起学习' Z- ~7 E9 H: G+ K; Z6 U6 f
: n$ f" }7 q% `7 L5 x, }
生产工艺) e' a! v% |5 S# i5 d
# G, g   j% x* h* ?0 l$ a2 K
1工艺：
(a) 清洗：采用超声波清洗PCB或LED支架，并烘干.
(b) 装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。4 L5 Q   G7 C0 s7 X
(c)  压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。LED直接安装在PCB上的，一般采用铝丝焊机。（制作白光TOP-LED需要金线焊机）" A; L1 c5 d8 r
(d)  封装：通过点胶，用环氧将LED管芯和焊线保护起来。在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉（白光LED）的任务。
(e)  焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
(f)  切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
(g)  装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。) \: }3 T   Z' d6 F' d' Q) v3 ?. @)
(h) 测试：检查背光源光电参数及出光均匀性是否良好。 r% b, B8 L7 |(
(i) 包装：将成品按要求包装、入库。* g" b: k9 t) }* s4 T) Q# h8 O# K

二、封装工艺
1. LED的封装的任务! h6 t2 f r$ K% P- j是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装。. d% y9 X( H) r. C# S/ E( B   G% v; E1 X
, _! ?2. LED封装形式
LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。" W; l( f- \; Q8 q! N
3. LED封装工艺流程
jl4．封装工艺说明; g! [( S; I7 b4 Y9 O# E5 G1 i
3 ?$ 1).芯片检验
T- n4 m, h   镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）
       芯片尺寸及电极大小是否符合工艺要求       电极图案是否完整
2）.扩片
由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。
j5 S$ c
3.点胶
在LED支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。）7 j2 C$ w: {7 b5 j
) t6 \6 O, D; T0 H; s
   工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。8 ~! b" k" b( [+ h& B; u0 l) _7 P

   由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。5 `5 \; l3 v( K6 Q

4.备胶
$ g7 c4 @0 r   e
   和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。3 ]2 m7 N2 y- `* e! ?
* c0 i& m% O+ G2 B! m! o7 `
5.手工刺片
S$ `) x, z5 ~
   将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品。
~: P! I7 v) a: S
& y$ [3 w' q6 d! b6 z4 {. t
6.自动装架/ J9 A- ^+ p, w; K. [, D
" `: h+ C) K, H- l; u4 @
   自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。+ a3 w" c. N7 ^" w
自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对LED芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。2 O' O5 ]: ]7 f/ x) b* |' \: y
( N& g( T! d   c2 G3 ^5 l* e
7.烧结: V, h# C& V- ^' B# y& r0 n2 M7 }9 x
P烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。. X% b0 h- P8 y
. G9 M% a1 t6 X0 e" R3 U1 ?6 p
   银胶烧结的温度一般控制在150℃，烧结时间2小时。根据实际情况可以调整到170℃，1小时。
h" l7 f$ z
绝缘胶一般150℃，1小时。7 _' u- G8 q# A
% i2 e+ [1 \( n4 k3 K# o: {2 G
银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再其他用途，防止污染。# }+ {" p6 c3 f, A' m% W. B& A- Z

8.压焊/ s- i# V; ~8 K( O( E
& I   |' b9 I: e
   压焊的目的将电极引到LED芯片上，完成产品内外引线的连接工作。7 k; J8 m7 y5 l8 I- W   j3 O, R# u

     LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。
A' o5 i
   压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。2 X2 F+ H6 D7 X( w' }1 V4 q

    对压焊工艺的深入研究涉及到多方面的问题，如金（铝）丝材料、超声功率、压焊压力、劈刀（钢嘴）选用、劈刀（钢嘴）运动轨迹等等。（下图是同等条件下，两种不同的劈刀压出的焊点微观照片，两者在微观结构上存在差别，从而影响着产品质量。）我们在这里不再累述。* F8 P$ d2 s% H8 k. P# ?. q6 d; n, J
9.点胶封装 2 R4 ?& c$ x3 I8 \7 D) o( E) f! b
4 @) D5 _$ b' u( ^% E
LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型，选用结合良好的环氧和支架。（一般的LED无法通过气密性试验）8 c8 k2 o* E% o0 \

如右图所示的TOP-LED和Side-LED适用点胶封装。手动点胶封装对操作水平要求很高（特别是白光LED），主要难点是对点胶量的控制，因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。7 r! p* U0 ^% e$ W8 _+ r

    10.灌胶封装
Q. b# `4 @' y6 L
   Lamp-LED的封装采用灌封的形式。灌封的过程是先在LED成型模腔内注入液态环氧，然后插入压焊好的LED支架，放入烘箱让环氧固化后，将LED从模腔中脱出即成型。% k0 I3 Z7 c6 |+ d7 y1 {5 J0 Y

    11.模压封装0 {$ `) C, Z! b

将压焊好的LED支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个LED成型槽中并固化。7 x7 I# P& y) a( X1 O" j: a& y
+ {   b- ]8 ^4 h$ m
   R* W5 p. \$ a7 x0 B6 u
12.固化与后固化
c$ k4 j# @7 N0 k( [" ~
固化是指封装环氧的固化，一般环氧固化条件在135℃，1小时。模压封装一般在150℃，4分钟。
M

13.后固化
; C8 H! l* R* K
   后固化是为了让环氧充分固化，同时对LED进行热老化。后固化对于提高环氧与支架（PCB）的粘接强度非常重要。一般条件为120℃，4小时。
}) r( Z1 o
14.切筋和划片
       由于LED在生产中是连在一起的（不是单个），Lamp封装LED采用切筋切断LED支架的连筋。SMD-LED则是在一片PCB板上，需要划片机来完成分离工作。
15.测试1 m2 B* O+ b* z7 h0 U
   测试LED的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。% ?2 p; B/ r; M& ]( \/ t
6 ?6 [1 k$ Q( b! P
4 ^6 M# X6 O; R
16.包装
