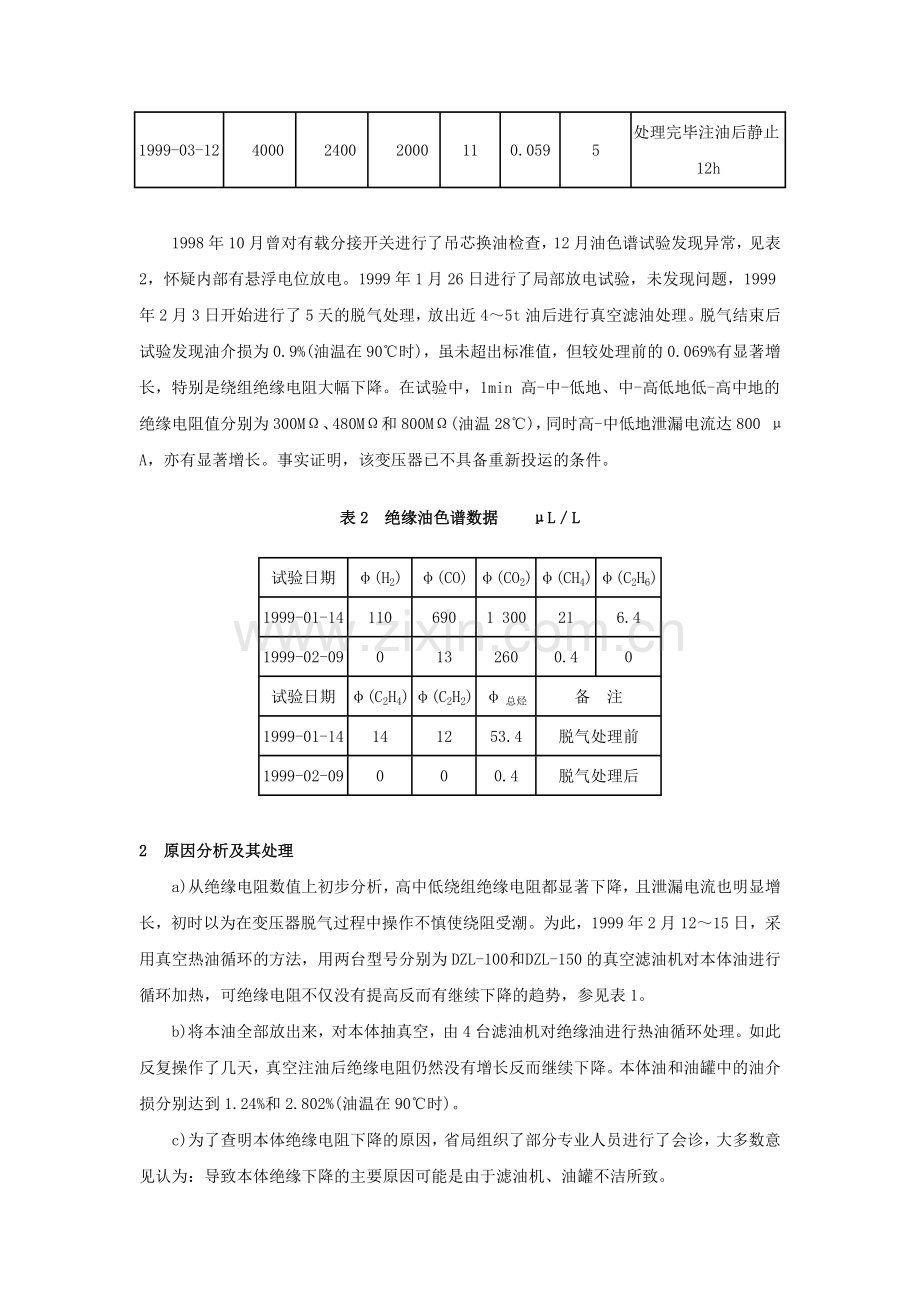

主变压器绝缘电阻下降的原因分析及其处理摘　要：简要分析了清远站2号主变压器绝缘电阻下降产生的原因，并介绍处理方法及应吸取的经验教训。关键词：变电站；绝缘电阻；介损；滤油　　清远站 2 号主变压器为山东济南西门子变压器有限公司1996年出厂产品，型号SFPSZ8-150000／220，额定电压220×(1±10×1.5%)／121／11kV，额定容量 150／150／75 MVA，采用大连产25号油，油重47t。 1　存在问题　　1996年9月投运后，运行情况尚正常。1996年9月13日的交接试验绝缘电阻值和1998年6月的预防性试验绝缘电阻值分别见表1。表1　历次线圈绝缘试验数据试验日期绝缘电阻／MΩ 油温／℃ 介损因数／% 微水体积分数／ (μL.L-1) 试验性质高-中低地中-高低地低-高中地 1996-09-13 15000 15000 13000 35 0.069 12 交接试验 1997-12-03 　1800 1600 　1500 — — — 预试 1998-06-12 　2100 1200 　1100 34 — — 预试 1999-01-19 　1100 1200 　 20 — — 检查有载开关前 1999-02-09 　300 　480 　780 28 0.9 19 脱气处理后 1999-02-14 　180 　300 　380 34 — — 真空滤油中 1999-02-23 　　80 　150 　160 57 — — 第二次滤油后 1999-02-24 　3800 　4000 　3400 — 2.802 16 放油后，真空度 0.08MPa 1999-03-03 　150 　250 　280 30 — — 第三次处理前 1999-03-12 　4000 　2400 　2000 11 0.059 5 处理完毕注油后静止12h 　　1998年10月曾对有载分接开关进行了吊芯换油检查，12月油色谱试验发现异常，见表2，怀疑内部有悬浮电位放电。1999年1月26日进行了局部放电试验，未发现问题，1999年2月3日开始进行了5天的脱气处理，放出近4～5t油后进行真空滤油处理。脱气结束后试验发现油介损为0.9%(油温在90℃时)，虽未超出标准值，但较处理前的0.069%有显著增长，特别是绕组绝缘电阻大幅下降。在试验中，1min 高-中-低地、中-高低地低-高中地的绝缘电阻值分别为300MΩ、480MΩ和800MΩ(油温28℃)，同时高-中低地泄漏电流达800 μA，亦有显著增长。事实证明，该变压器已不具备重新投运的条件。表2　绝缘油色谱数据　　μL／L　试验日期 φ(H2) φ(CO) φ(CO2) φ(CH4) φ(C2H6) 1999-01-14 110 690 1 300 21 6.4 1999-02-09 0 13 260 0.4 0 试验日期 φ(C2H4) φ(C2H2) φ总烃备　注 1999-01-14 14 12 53.4 脱气处理前 1999-02-09 0 0 0.4 脱气处理后 2　原因分析及其处理　　a)从绝缘电阻数值上初步分析，高中低绕组绝缘电阻都显著下降，且泄漏电流也明显增长，初时以为在变压器脱气过程中操作不慎使绕阻受潮。为此，1999年2月12～15日，采用真空热油循环的方法，用两台型号分别为DZL-100 和 DZL-150的真空滤油机对本体油进行循环加热，可绝缘电阻不仅没有提高反而有继续下降的趋势，参见表1。　　b)将本油全部放出来，对本体抽真空，由4台滤油机对绝缘油进行热油循环处理。如此反复操作了几天，真空注油后绝缘电阻仍然没有增长反而继续下降。本体油和油罐中的油介损分别达到1.24%和2.802%(油温在90℃时)。　　c)为了查明本体绝缘电阻下降的原因，省局组织了部分专业人员进行了会诊，大多数意见认为：导致本体绝缘下降的主要原因可能是由于滤油机、油罐不洁所致。　　d)采用南非FLUIDEX公司进口的集装箱型专业变压器再生设备。处理工作从1999年3月3日开始，直到3月10日停机，其中有一天用于吸附剂活化。整个过程都取油样跟踪分析。变压器本体油总处理量为576.585kL，费时1197h，共11个循环。油罐中的油总处理为86.12kL，费时25h，共16个循环。处理完毕后，油的介损显著下降至0.059%(油温在90℃时)，绝缘电阻显著上升至正常水平，其余各项试验全部合格，已满足投运条件。该变压器已于1999年3月12日顺利投入运行。 3　结束语　　这次故障的主要原因是使用了不洁油机和油罐，绝缘油受污染所至。因此，今后的工作中，一定要注意以下几个方面：　　a)在确保油处理设备的洁净，来历不明的设备(包括滤油机和油罐)必须经过清洗，确保洁净方能使用，以免造成不必要的损失。　　b)处理变压器绝缘油应严格按照DL／T573-95《电力变压器检修导则》的要求控制露空时间，以防绝缘油和本体受潮。　　c)真空滤油机只能除去油中含有的气体和水分，不能除去油中导致介损增大的胶状物质。　　d)绝缘油受潮及被污染都能导致其性能下降，从而引起变压器绝缘性能劣化.
