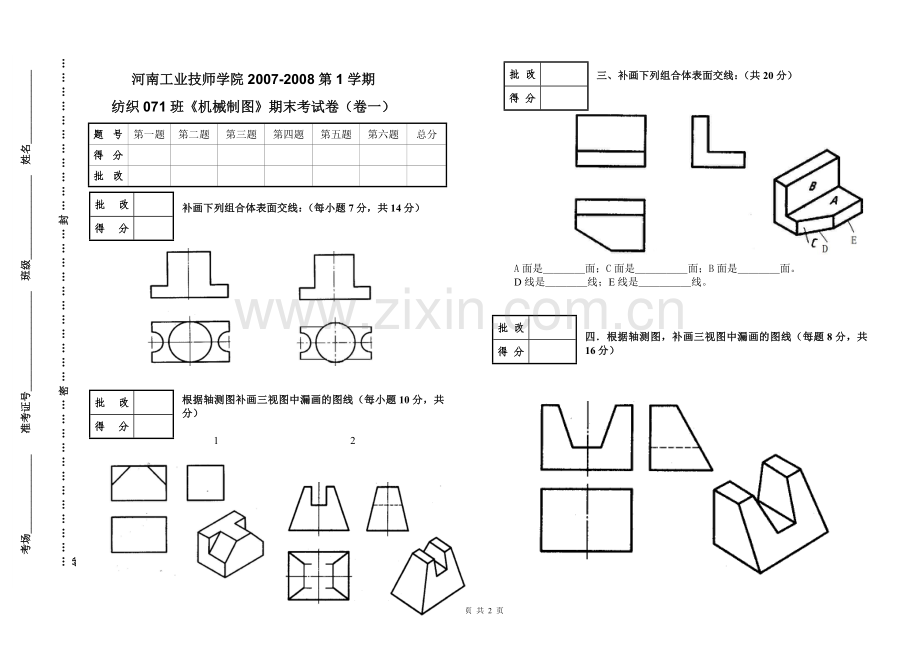

河南工业技师学院2007-2008第1学期
纺织071班《机械制图》期末考试卷（卷一）
题号
第一题
第二题
第三题
第四题
第五题
第六题
总分
得分

批改

批改

得分

一、补画下列组合体表面交线：（每小题7分，共14分）

批改

得分

二、根据轴测图补画三视图中漏画的图线（每小题10分，共20分）

1 2

批改

得分

三、补画下列组合体表面交线：（共20分）

批改

得分

A面是＿＿＿＿面；C面是＿＿＿＿＿面；B面是＿＿＿＿面。
D线是＿＿＿＿线；E线是＿＿＿＿＿线。

四．根据轴测图，补画三视图中漏画的图线（每题8分，共16分）

批改

得分

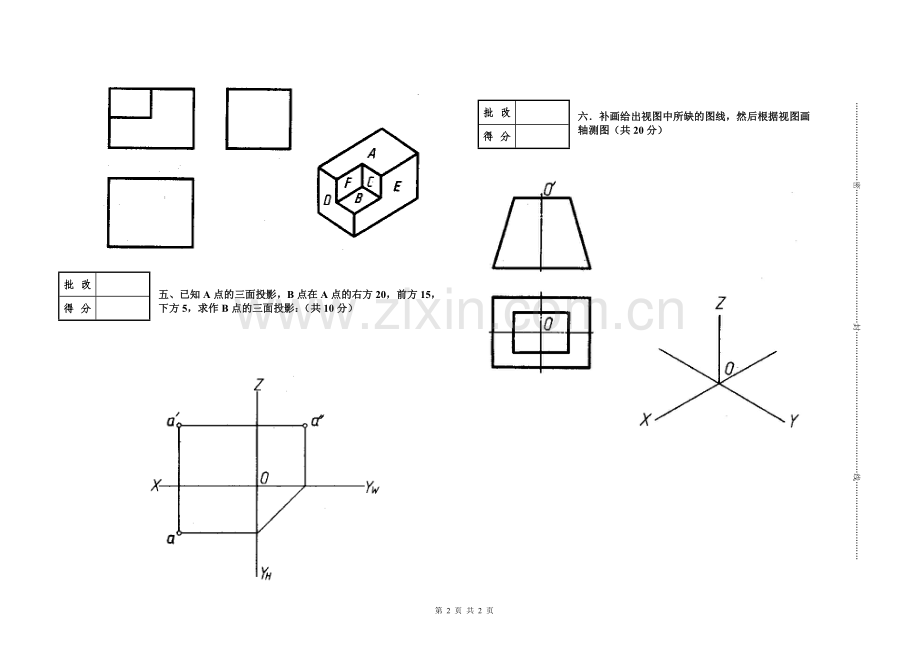

五、已知A点的三面投影，B点在A点的右方20，前方15，下方5，求作B点的三面投影：（共10分）

批改

得分

六．补画给出视图中所缺的图线，然后根据视图画
轴测图（共20分）
