新柳城智能化园区广播系统说明

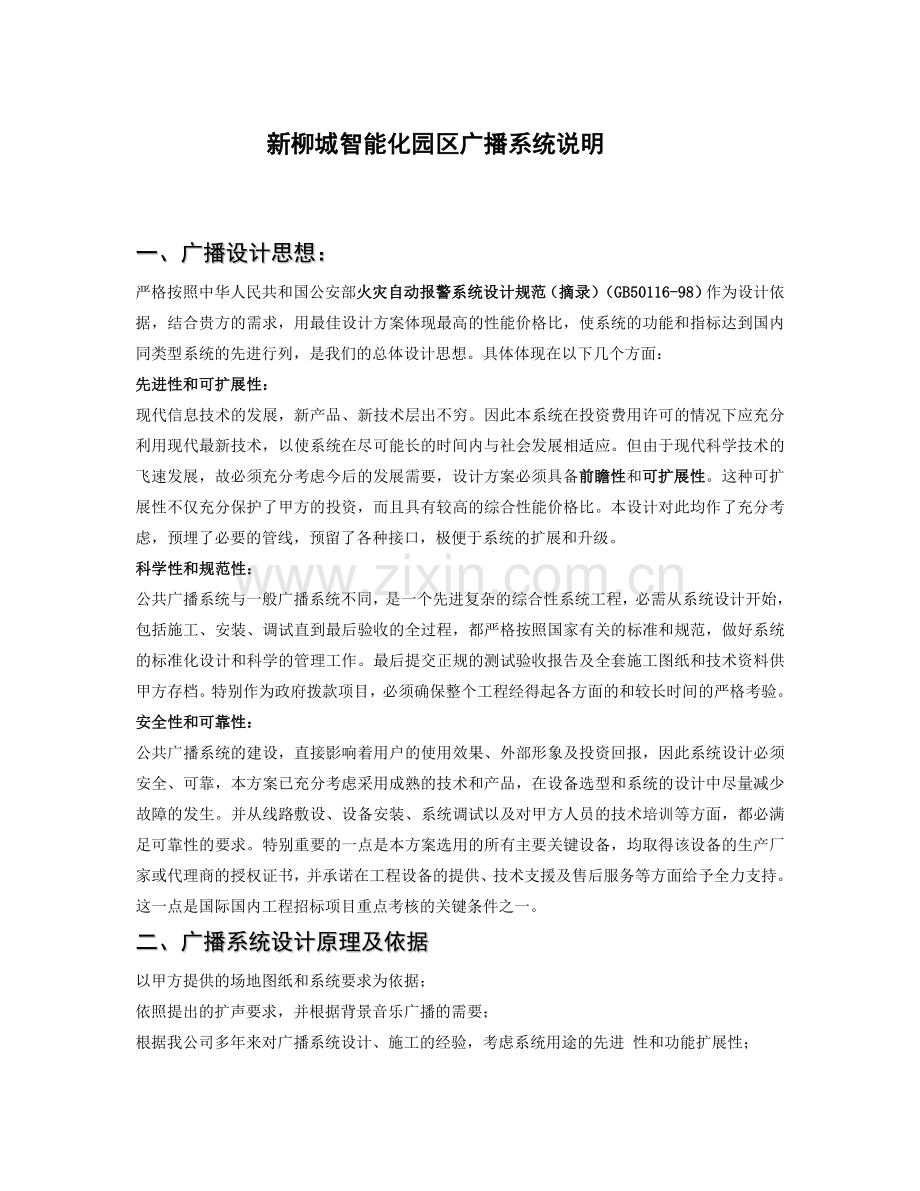

一、广播设计思想：
严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
先进性和可扩展性：
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
科学性和规范性：
公共广播系统与一般广播系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。
安全性和可靠性：
公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。这一点是国际国内工程招标项目重点考核的关键条件之一。

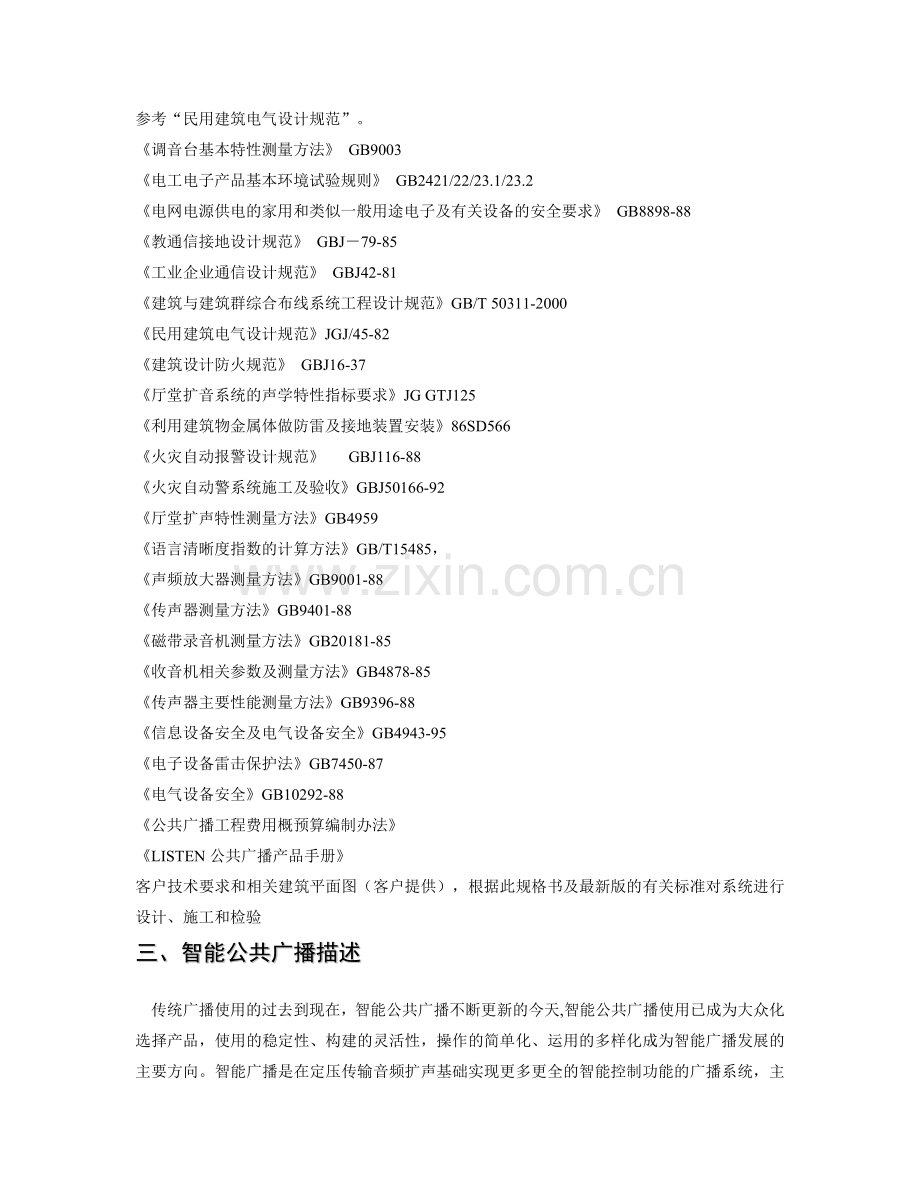

二、广播系统设计原理及依据
以甲方提供的场地图纸和系统要求为依据；
依照提出的扩声要求，并根据背景音乐广播的需要；
根据我公司多年来对广播系统设计、施工的经验，考虑系统用途的先进 性和功能扩展性；
参考“民用建筑电气设计规范”。
《调音台基本特性测量方法》 GB9003
《电工电子产品基本环境试验规则》 GB2421/22/23.1/23.2
《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》 GB8898-88
《教通信接地设计规范》 GBJ－79-85
《工业企业通信设计规范》 GBJ42-81
《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000
《民用建筑电气设计规范》JGJ/45-82
《建筑设计防火规范》 GBJ16-37
《厅堂扩音系统的声学特性指标要求》JG GTJ125
《利用建筑物金属体做防雷及接地装置安装》86SD566
《火灾自动报警设计规范》 GBJ116-88
《火灾自动警系统施工及验收》GBJ50166-92
《厅堂扩声特性测量方法》GB4959
《语言清晰度指数的计算方法》GB/T15485，
《声频放大器测量方法》GB9001-88
《传声器测量方法》GB9401-88
《磁带录音机测量方法》GB20181-85
《收音机相关参数及测量方法》GB4878-85
《传声器主要性能测量方法》GB9396-88
《信息设备安全及电气设备安全》GB4943-95
《电子设备雷击保护法》GB7450-87
《电气设备安全》GB10292-88
《公共广播工程费用概预算编制办法》
《LISTEN公共广播产品手册》
客户技术要求和相关建筑平面图（客户提供），根据此规格书及最新版的有关标准对系统进行设计、施工和检验
三、智能公共广播描述

传统广播使用的过去到现在，智能公共广播不断更新的今天,智能公共广播使用已成为大众化选择产品，使用的稳定性、构建的灵活性，操作的简单化、运用的多样化成为智能广播发展的主要方向。智能广播是在定压传输音频扩声基础实现更多更全的智能控制功能的广播系统，主要在自动节目源的播放、自动分区的控制、自动的广播、设备的电源管理、广播设备的自我检测与保护等多项智能化控制的功能。随着新技术层出不穷，由于现代技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性，不仅充分保护了甲方的投资，而且具有较高的综合性价比。本系统在节省总投资额的情况下充分利用智能广播最新技术，使系统在长时间内与社会发展相适应。作为智能公共广播应用非常广泛，专业用于学校，宾馆、酒楼、车站、商场、工厂、政府大楼、机场、广场、住宅花园小区、展览中心、别墅、医院、银行、监狱、法院、军营、街道、餐厅、美容院、咖啡厅、迪厅等公共场所。是新时代智能公共广播首选设备。

根据当前楼宇对广播系统功能的要求不断增加开发新的智能楼宇广播系统，整个系统本
着先进性、稳定性、实用性、经济性、兼容性、灵活性的设计思想，可靠实用的背景音乐
公共（紧急）广播系统。成了楼宇弱电系统不可缺少的基础设施之一，尽管近几年来视频
术和网络技术在飞速的发展，但楼宇智能广播系统仍以它的实用性、经济性、便捷性被各
楼宇所应用。我国现有的各类楼宇基本上都采用智能公共楼宇广播系统。根据楼宇不同的
域，不同的广播功能要求，设计不同的广播实现方式，最后广播控制室通过主控简明操作
台，根据楼宇各个区域，各个时段的不同广播需求，对整个楼宇广播系统进行控制和广播
所以在楼宇的广播设计中，要考虑到公共广播和紧急广播及呼叫广播三个部分。即设计背
音乐，广播与消防紧急广播相兼容。所有的背景音乐扬声器在火灾时均能强切至消防紧急
播状态。当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强切
紧急广播状态，以最高优先权向小区内实现分区紧急事故广播，并可进行人工广播来处理事
故，避免了慌忙中造成的误操作的可能性。
智能楼宇公共广播系统具有以下几方面的内容:

1、首先是楼宇音乐播放的智能化。传统的楼宇广播，无论是每天固定的广播：如上、下班铃声，背景音乐等，还是临时的广播，如休息厅背景音乐，餐厅音乐的播放通等，都需要有专人来进行播放。实现播出智能化后，既通过单片机控制编程实现多个音源不同时间段的定曲区目的自动播出系统，操作简单，实现快捷，但不是独立的楼宇广播系统。系统的设计提供多套音源设备，包括CD、MP3播放器、AM/FM广播和呼叫服务等 如：每天写定时音乐铃声、广播电台节目，背景音乐的播放。

2、对楼宇广播的控制的智能化。传统的公共广播系统通常表现出来的是全体广播，手动分区广播。智能广播要达到音乐自动分区广播的要求，在选端的广播呼叫台要求能对各个不同的分区进行呼叫广播，而不影响其它区的音乐广播。如：每天对办公，餐厅，门厅等音乐铃声、背景音乐的播放及广播呼叫，按各楼层不同功能区划分广播分区，系统即可进行分区广播，也可以全部广播。紧急广播和一般公共广播采用同一套系统设备和线路，系统要与消防报警系统联动，采取干接点式，遇到火灾等紧急情况时，能自动强行切换至紧急广播状态。 通常是按楼层进行分区自动切换报警广播。
3、楼宇广播系统控制操作的人性化。
每个有楼宇广播站，为了更好的体现操作的简单，用起来方便的原则，建立以主控室为中心点的楼宇广播紧急控制室，这类广播主要是在楼宇有必要的的\情况下紧急播报，休闲时间广播音乐新闻频道，创造一个幽雅轻松的住宿休闲娱乐工作环境，系统可配置遥控话筒，可在不同区域分别进行业务，呼叫广播。优先功能：紧急广播作为第一优先级，遥控话筒为第二优先级,公共广播作为第三优先级。根据需要配备相应的后台广播系统设施，并按广播专业理论布置室内外的扬声设备，使楼宇广播任一点不会出现重音等互相干扰。系统有广播监听功能。综合以往楼宇对广播控制的方式，总结有以下几个主要功能：

1、 平时播放音乐，当有紧急/火警广播要求时，能立即强切为广播状态，对所需要广播的区域进行广播
2、 机房可播放多套背景节目，统一调节音量大小。
3、 可分区广播、寻呼。规定多种音源在不同的区域同时播放。
4、 可实现N±或N±4临层报警功能。
5、 智能化控制系统，集中控制各编程设备。
6、 图示化显示，中文界面，人性化的操作。
7、 可定时开启、关闭整个系统电源，做到无人值守。
四、广播系统分布要求
1、楼宇拟在特定管理好地方设有广播控制室及专用机房，设备供电采用双回路供电且能自动切换。
2、有线广播的功率馈送回路采用二线制，定压输出。
3、广播系统应实现自动和手动分区控制，有功率分区的扬声器群组，有每一个分区有独立的功率放大器接扬声器，并具备火灾时能自动切换的功能。
4、本工程广播扬声器的布置宜均匀、分散地配置于广播服务区，其分散程度应保证服务区内的信噪比不小于15dB。
5、线路敷设要到楼宇实地察看现场,根据楼宇具体情况时进行布线工程设计,线的布局要做到安全,可靠,简洁 美观，通过实地考察广播区(点)的分布,合理分布楼宇广播，完全满足楼宇广播系统的要求。采用高抗干扰屏蔽线，以增强抗干扰能力，线缆使用专线构建。所有走线都从楼宇的弱电线路单独敷设，走道上和人可触用的地方用1MM厚金属线桥架，其它地方用金塑1MM厚PVC线管。室外广播馈电线宜采用控制电缆、均采用U－PVC管埋地敷设在道路的两侧。地下管道在拐角处、过路的两端和进出建筑物的地方应设人（手）孔，引入建筑物的地下管不应少于两条，其中至少一根作备用。布线全部采用金属管，并与放大线箱，分支分配器箱、广播接线箱和用户功放暗盒等采用焊接连接。电源走线要结合设备放置位置布线到位。
6、在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2 多股平衡线为垂直传输导线。（此为参考，实际要由负载功率及布线距离为准），.接地广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。
智能楼宇广播
休闲区
机房区
会议区
停车场
公共活动区
接待区
走廊区
办公区
五、智能公共广播拓朴示意图
