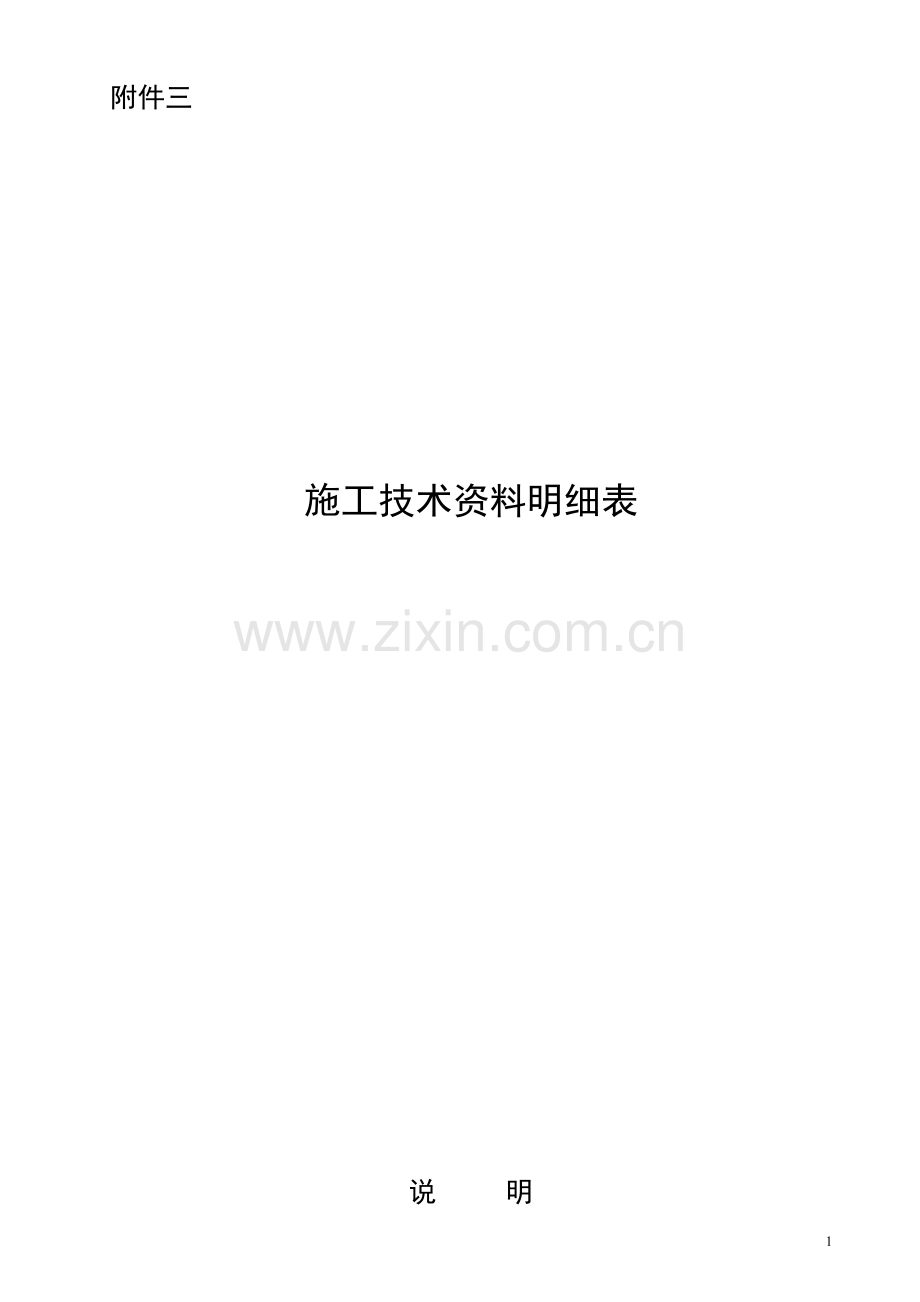

附件三

施工技术资料明细表

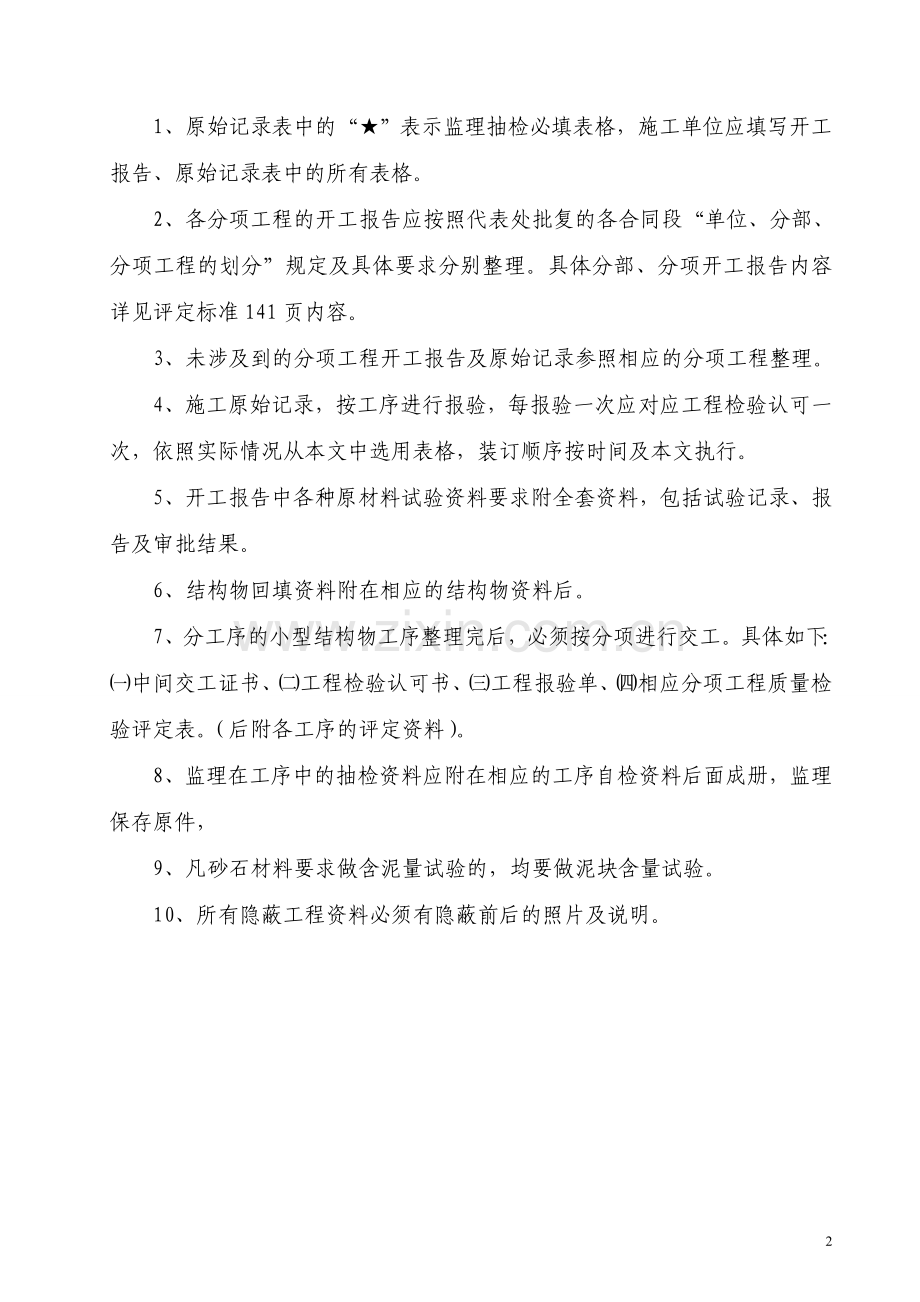

说 明

1、原始记录表中的“★”表示监理抽检必填表格，施工单位应填写开工报告、原始记录表中的所有表格。
2、各分项工程的开工报告应按照代表处批复的各合同段“单位、分部、分项工程的划分”规定及具体要求分别整理。具体分部、分项开工报告内容详见评定标准141页内容。
3、未涉及到的分项工程开工报告及原始记录参照相应的分项工程整理。
4、施工原始记录，按工序进行报验，每报验一次应对应工程检验认可一次，依照实际情况从本文中选用表格，装订顺序按时间及本文执行。
5、开工报告中各种原材料试验资料要求附全套资料，包括试验记录、报告及审批结果。
6、结构物回填资料附在相应的结构物资料后。
7、分工序的小型结构物工序整理完后，必须按分项进行交工。具体如下：㈠中间交工证书、㈡工程检验认可书、㈢工程报验单、㈣相应分项工程质量检验评定表。（后附各工序的评定资料）。
8、监理在工序中的抽检资料应附在相应的工序自检资料后面成册，监理保存原件，
9、凡砂石材料要求做含泥量试验的，均要做泥块含量试验。
10、所有隐蔽工程资料必须有隐蔽前后的照片及说明。

施工技术资料明细表（合同段总体开工报告）

表格名称
表 号
备 注
一、总体开工报告
1、总体开工报告申请批复单

2、总体施工组织设计报审表

3、总体施工组织设计

4、合同协议书

5、承包人质保体系

6、工地试验室建设及验收情况或试验室资质复印件

7、图纸及拆迁情况

8、施工放样报验表（导线点、水准点复测成果、原地面标高）
A-JL-04

9、路基（路面）试验段（施工）主要人员一览表
F-3

10、进场设备报验单
A-JL-05

11、临建情况

文字说明
12、其他的有关情况

图表和文字说明
说明：总体开工报告按此顺序整理，总监签发开工令日期应在总体开工报告之前。
二、桥梁基础及下部构造开工报告 （大中桥以每桥分别打开工报告）
1. 工程分部开工申请批复单

2. 施工技术方案报审表
A-JL-02
附：施工技术方案
3. 施工放样报验单
A-JL-04

4. 施工放样测量记录表
D-80.6
后加附表
5. 进场人员报验单
A-JL-5.2

6. 进场设备报验单
A-JL-05

（1） 建筑材料报验单
A-JL-03

（2） 砂的技术性质试验报告
D-25

（3） 砂筛分试验记录
D-26

（4） 砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（5） 砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（6） 砂的非常规试验报告

外委试验
（7） 粗集料的技术性质试验报告
D-32

（8） 粗集料筛分试验记录(圆孔筛)
D-33-1

（9） 粗集料表观密度(视比重)及饱和面干密度试验记录
D-34

（10） 水泥混凝土用石料压碎值试验记录
D-36.2

（11） 粗集料针片状颗粒含量试验记录
D-37

（12） 石料抗压强度试验记录
D-39
钻孔灌注桩（含冲孔）发生时使用
（13） 水质分析试验
D-51

（14） 水泥试验报告表
D-41.2
附：厂家质保单、合格证
（15） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（16） 水泥胶砂强度试验记录
D-59

（17） 水泥的非常规试验报告

外委试验
（18） 混凝土配合比试验报告
D-50.2

（19） 混凝土配合比试验记录
D-50

（20） 砂浆配合比试验报告
D-50.3

（21） 砂浆配合比试验记录
D-50.1

（22） 钢筋质量检验报告单
D-54．1

（23） 钢筋及钢丝拉伸试验记录
D-54
附产品质保书
（24） 钢筋焊接接头拉力试验记录
D-55

（25）

（26） 外加剂技术性能指标试验记录

附产品质保书
（27） 混合材料技术性质试验报告

有必要时附
三、桥梁上部构造预制及安装开工报告（每座桥）
1. 工程分部开工申请批复单

2. 施工技术方案报审表
A-JL-02
附：施工技术方案
3. 施工放样报验单
A-JL-04
后加附表
4. 施工放样测量记录表
D-80.6

5. 进场设备报验单
A-JL-05

6. 进场人员报验单
A-Ⅰ-7

7. 建筑材料报验单
A-JL-03

（1） 砂的技术性质试验报告
D-25

（2）砂筛分试验记录
D-26

（3）砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（4）砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（5） 砂的非常规试验报告

外委试验
（6）粗集料的技术性质试验报告
D-32

（7）粗集料筛分试验记录
D-33-1
圆孔筛
（8） 粗集料表观密度(视比重)及饱和面干密度试验记录
D-34

（9） 水泥混凝土用石料压碎值试验记录
D-36.2

（10） 粗集料针片状颗粒含量试验记录
D-37

（11） 石料抗压强度试验记录
D-39

（12） 水质分析试验
D-51

（13） 水泥试验报告表
D-41.2
附：厂家质保单、合格证
（14） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（15） 水泥胶砂强度试验记录
D-59

（16） 水泥的非常规试验报告

外委试验
（17） 混凝土配合比试验报告
D-50.2

（18） 混凝土配合比试验记录
D-50

（19） 钢筋质量检验报告单
D-54.1

（20） 钢筋及钢丝拉伸试验记录
D-54
附产品质保书
（21） 钢筋焊接接头拉力试验记录
D-55

（22） 外加剂技术性能指标试验记录

附产品质保书
（23） 混合材料技术性质试验报告

有必要时附
（24） 钢绞线试验报告

外委试验
（25） 锚具（夹片、连接器）质检单

（26） 锚具硬度检验记录
D－57

（27） 千斤顶（油压表）验定证书

（28） 孔道压浆水泥浆配合比设计

1）、标准试验和配合比审批表
A-JL-03.2

2）、孔道压浆水泥浆配合比试验报告

3）、孔道压浆水泥浆配合比试验记录
D-60

附：（原材料试验报告）

A．水泥的原材料试验资料

b.外加剂试验资料

外委试验
c.外加剂出厂报告

d.水质试验报告

外委试验
四、桥梁工程总体、桥面系和附属工程开工报告（每座桥）
1、 工程分部开工申请批复单

2、 施工技术方案报审表
A-JL-02
附：施工技术方案
3、 施工放样报验单
A-JL-04
后加附表
4、 施工放样测量记录表
D-80.6

5、 进场人员报验单
A-Ⅰ-7

6、 进场设备报验单
A-JL-05

7、 建筑材料报验单
A-JL-03

五、桥梁防护工程开工报告（每座桥）随后按评定标准再对应上报分项开工报告
1、工程分部开工申请批复单

2、施工技术方案报审表
A-JL-02

3、施工技术方案

4、施工放样报验单
A-JL-04
后加附表
5、进场人员报验单
A-JL-5.2

6、进场设备报验单
A-JL-05

7、材料报验单

根据现场实际使用材料附相应的材料报验单
（1） 砂的技术性质试验报告
D-25

（2）砂筛分试验记录
D-26

（2） 砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（3） 砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（4） 砂的非常规试验报告

外委试验
（5） 石料抗压强度试验记录
D-39

（6） 水质分析试验
D-51

（7） 水泥试验报告表
D-41.2
附：厂家质保单、合格证
（8） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（9） 水泥胶砂强度试验记录
D-59

（10） 水泥的非常规试验报告

外委试验
（11） 砂浆配合比试验报告
D-50.3

（12） 砂浆配合比试验记录
D-50.1

六、互通立交桥开工报告
(一)桥梁工程（参照桥梁工程）

(二)匝道工程（参照路基工程）

施工技术资料明细表
表格名称
表 号
备 注
一、路基开工报告（土方试验路段）
1. 路基土方试验段施工报审表
F-Ⅰ-1

2. 施工技术方案

3. 施工放样报验单（后加附表）
AJL－２

4. 建筑材料进场申批表
A-JL-03.1

5. 路基填土前检测汇总表
F-Ⅰ-2

6. 路基(路面)试验段施工平面布置图
F-2

7. 路基(路面)试验段(施工)主要人员一览表
F-3

8. 路基(路面)试验段(施工)机械配置表
F-4

9. 试验室资质复印件

10. 土工试验报告
D-65
★
（1）颗粒大小分析试验记录（筛分法）
D-01
★
（2）液塑限联合测定试验记录
D-07
★
（3）击实试验记录
D-04
★
（4）承载比（CBR）试验报告
D-72.1
★
（5）承载比试验成果表
D-72.3
★
（6）CBR与标准击实试验对照记录表
D-72.2
★
（7）CBR试验统计表
D-71.3
★
（8）承载比贯入试验记录
D-71
★
（9）CBR土的含水量试验记录
D-71.2
★
（10）承载比膨胀量试验记录
D-72
★
附有机质易容盐试验报告

外委试验
注：根据不同填料、不同机械组合、不同施工工艺分别打开工报告，不分区。
二、路基开工报告（土方路基）
1、工程分项开工申请批复单
A-JL-01

2、施工技术方案报审表
A-JL-02

3、施工技术方案

4、试验段技术总结

5、路基土方试验段成果报告图
F-Ⅰ-３

6、路基土石方试验段成果汇总表
F-Ⅰ-4

7、路基试验段压实度汇总表
B-4-03
因无表格用结构层压实度汇总表替代
8、建筑材料报验单
A-JL-03

9、施工放样报验单
A-JL-04
后加附表
10、进场人员报验单
A-JL-5.2

11、进场设备报验单
A-JL-05

12、土工试验报告
D-65
★
（1）颗粒大小分析试验记录（筛分法）
D-01
★
（2）液塑限联合测定试验记录
D-07
★
（3）击实试验记录
D-04
★
（4）承载比（CBR）试验报告
D-72.1
★
（5）承载比试验成果表
D-72.3
★
（6）CBR与标准击实试验对照记录表
D-72.2
★
（7）CBR试验统计表
D-71.3
★
（8）承载比贯入试验记录
D-71
★
（9）CBR土的含水量试验记录
D-71.2
★
（10）承载比膨胀量试验记录
D-72
★
（11）附有机质易容盐试验报告

外委试验
注：根据不同填料、不同机械组合、不同施工工艺分别打开工报告，不分区。
三、土方路基施工原始记录
♦　沟塘清淤及回填

1、沟塘清淤

1) 中间交工证书
A-JL-08

2) 工程检验认可书
A-JL-07

3) 工程报验单
A-JL-06

附：（1）、草图、几何尺寸及工程量计算单

（2）清淤前高程测量记录表
D-80
★
（均需后附开挖前后的彩色照片）
（3）清淤后高程测量记录表
D-80
2、回填

1) 中间交工证书
A-JL-08

2) 工程认可证书
A-JL-07

3) 工程报验单（分层报验）
A-JL-06

附：（1）回填后高程测量记录表
D-80
★
（2）各层压实度原始记录表
D-6
★
（3）各层灰剂量试验表（若有）
D-11
★
（4）路基压实层（相对沉降法）检测记录表（如果用）
D-06．1
★
（5）抛石挤淤施工记录表（如果有）
B-2-11

（6）砂（石）含泥量试验记录
D-30
★
♦　清理掘除、填前碾压

1、中间交工证书
A-JL-08

2、工程认可证书
A-JL-07

3、工程报验单
A-JL-06

附：（1）原地面高程测量记录表
D-80
同总体开工报告★
（2）碾压后高程测量记录表
D-80
有冲击夯的另行增加相应表格，★
（3）路基、路面宽度、偏位测量记录表
D-80．5
★
（4）压实度原始记录表
D-6
★
（5）中线平面位置检测表
B-4-2
★
4、施工放样报验单
A-JL-04

（1）施工放样测量记录表、示意图
D-80.6
★
♦　一般路基填筑
1、 中间交工证书(分区顶)
A-JL-08

（1）土方路基分项工程质量检验评定表（区顶）
C-4.2.2
★
2、工程检验认可证书
A-JL-07

3、工程报验单
A-JL-06

附：（1）路基分项工程质量检验表
B-2-19
★
（2）路基高程、横坡、宽度检测汇总表
B-4-1
★
（3）高程测量记录表
D-80
★
（4）宽度检测表
D-80.5
★
（5）压实度试验记录表
D-06
★
（6）中线平面位置检测表

★（监理每三层测一次）
4、施工放样报验单（按每三层一次）
A-JL-04

（1）施工放样测量记录表、示意图（按每三层一次）
D-80.6
★
说明：当没有跨区时按上述方法执行，跨区时无论几层，顶层都应中间交工。96区顶还应1-3km分部评定。
1）弯沉测定试验记录（96区顶）
D-53
★
2）平整度现场检测记录表（96区每层）
B-3-13
★
3）石灰（水泥）土剂量试验记录（96区每层）
D-11
★
4)边坡现场检测记录表（96区每层）
B-1
★
四、路基开工报告（石方试验段）
1. 路基土石方试验段施工报审表
F-Ⅰ-1

2. 施工放样报验单
A-JL-04
后加附表
3. 路基填土前检测汇总表
B-2-03

4. 路基(路面)试验段施工平面布置图
F-JL-03

5. 路基土石方试验段施工技术方案申报表
F-JL-02

6. 试验室资质复印件

7. 路基(路面)试验段(施工)主要人员一览表
F-JL-04

8. 路基(路面)试验段(施工)机械配置表
F-JL-05

9. 石料抗压强度报验单
D-39

五、路基开工报告（石方）
1. 工程分项开工申请批复单
A-JL-01

2. 施工技术方案报审表
A-JL-02

3. 施工技术方案

4. 试验段技术总结

5. 路基土石方试验段成果汇总表
F-Ⅰ-4

6. 施工放样报验单
A-JL-04
后加附表
7. 进场设备报验单
A-JL-05

8. 进场人员报验单
A-JL-5.2

9. 石料抗压强度报验单
D-39

六、石方路基施工原始记录
♦　沟塘清淤及回填（参照土方路基施工）

♦　清理掘除、填前碾压（参照土方路基施工）

♦　一般路基填筑

1. 中间交工证书（分区顶）
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

4. 石方路基分项工程质量评定表（区顶评定）
C-2.3-1

5. 石方路基分项工程质量检验表
B-1
★因无表格套用B-1
6. 路基压实层（相对沉降法）检测记录
D-06-1
★
7. 高程测量记录表（每层）
D-80
★
8. 路基高程、横坡、宽度检测记录表（每层一次）
B-4-1
★
七、软土地基处理开工报告
1. 工程分项开工申请批复单（按不同的处治方法采用相应的表格，需上报审定）
A-JL-01

2. 施工技术方案报审表
A-JL-02

3. 施工技术方案

4. 施工放样报验单
A-JL-04
后加附表
5. 进场人员报验单
A-JL-5.2

6. 进场设备报验单
A-JL-05

7. 标准试验和原材料试验资料

根据现场实际填筑和使用材料附相应的材料报验单
八、软土地基处理施工原始记录
1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

附：1）碎石桩分项工程检验评定表
C-4.4.2-3
★
2）碎石桩施工质量检验表
B-2-18
★
3）施工放样报验单
A-JL-04

4）砂砾垫层施工记录
B-2-12
★
5）土工合成材料分项工程质量评定表
B-2-14/ B-2.5-2
★
6）碎石桩施工记录
B-2-10

7）挤密碎石桩原始记录表
B-2-4

8）挤密碎石桩处理软土地基现场质量检验报告单
B-2-1

粉喷桩（水泥搅拌桩）

1、 中间交工证书
A-JL-08

2、 工程检验认可书
A-JL-07

3、 工程报验单
A-JL-06

附：（1）粉喷桩（水泥搅拌桩）分项工程质量检验评定表
C-4.4.2-4
★
（2）粉喷桩（水泥搅拌桩）实测项目检验表
B-1
★
（3）粉喷桩（水泥搅拌桩）分项工程施工质量检验表
B-2-17
★
（4）粉喷桩（水泥搅拌桩）处理软土地基现场质量检验报告单（检测报告）
B-2-02

（5）粉体喷射搅拌桩原始记录表（包括电脑打印小票）
B-2-05

4、施工放样报验单
A-JL-04

（1）施工放样测量记录表、示意图
D-80.6

砂砾回填（参照土方路基施工）
砂桩、无砂砼桩参照以上软基处理进行整理
九、土工合成材料处治开工报告
１、工程分项开工申请批复单
A-JL-01

2、施工技术方案报审表
A-JL-02

3、施工技术方案

4、施工放样报验单
A-JL-04
后加附表
5、人员报验单
A-JL-5.2

6、进场设备报验单进场
A-JL-05

7、标准试验和原材料试验资料

（1）土工合成材料技术性质试验报告

（2）土工合成材料单位面积质量、厚度试验记录
TG-1

（3）土工合成材料拉伸试验记录
TG-2
外委试验
（4）土工合成材料撕裂、CBR顶破试验记录
TG-3
外委试验
（5）土工合成材料握持伸拉试验记录
TG-4
外委试验
（6）土工格栅、土工网拉伸试验记录
TG-5
外委试验
十、土工合成材料处治施工记录
1、中间交工证书
A-JL-08

2、工程检验认可书
A-JL-07

3、工程报验单
A-JL-06

附：（1）加筋工程土工合成材料分项工程质量检验评定表
C-2.5-1
★
（2）隔离工程土工合成材料分项工程质量检验评定表（若有）
C-2.5-2
★
（3）过滤排水工程土工合成材料分项工程质量检验评定表（若有）
C-2.5-3
★
（4）防裂工程土工合成材料分项工程质量检验评定表（若有）
C-2.5-4
★
（5）土工合成材料施工记录
B-2-06

（6）过滤排水工程土工合成材料分项工程施工质量检验表（若有）
B-2-14
★
（7）隔离工程土工合成材料分项工程施工质量检验表（若有）
B-2-15
★
（8）加筋工程土工合成材料分项工程施工质量检验表
B-2-16
★
（9）路面防裂工程土工合成材料分项施工质量检验表（若有）
B-2-16．4
★
十一、桥涵台背填土开工报告
1. 工程分项开工申请批复单（按不同的填筑材料采用相应的表格，需上报审定）
A-JL-01
另行单独上报台背回填开工申请，必须附开挖后的照片
（含结构物回填）
2. 施工技术方案报审表
A-JL-02
3. 施工技术方案

4. 施工放样报验单
A-JL-04
5. 进场人员报验单
A-JL-5.2
6. 进场设备报验单

7. 材料报验单
A-JL-03
根据现场实际填筑材料附相应的材料报验单
十二、结构物回填施工原始记录
（一）基坑回填
1、工程检验认可书（完成后）
A-JL-07

2、工程报验单（每层）
A-JL-06

3、标高测量记录表(回填前)
D-80
★
4、砂砾（砂）垫层施工记录
B-2-12
★
5、标高测量记录表（垫层沉降后）
D-80
★
6、路基压实层（相对沉降法）检测记录表
D-6.1
可做压实度的用相应表格★
（二）台背回填

1. 中间交工证书（完成后交工）
A-JL-08

2. 工程认可证书（完成后）
A-JL-07

3. 工程报验单（每层）
A-JL-06

附：1、高程测量记录表
D-80

2、结构物回填施工记录（需详细记录每一层回填的宽度、长度）
B-3-8
★
3、石灰土中石灰剂量试验表（发生时用）
D-11
★
4、压实度（或相对沉降）试验记录表
D-6
★
说明：所有涵的回填以上述资料进行归整；资料参照涵背回填。
十三、排水工程开工报告
1、 工程分项开工申请批复单（按管道基础及管节安装、检查〈雨水〉井筑砌、土沟、浆砌排水沟〈截水沟、边沟〉、盲沟、跌水〈水簸箕〉、急流槽采用相应的表格）
A-JL-21

2、 施工技术方案报审表
A-JL-02
附：施工技术方案
3、 施工放样报验单
A-JL-04

4、 施工放样测量记录表
D-80.6
后加附表
5、 进场人员报验单
A-JL-5.2

6、 进场设备报验单
A-JL-05

7、 建筑材料报验单
A-JL-03
根据现场实际使用材料附相应的材料报验单
（1）试验资料（砂、石、水泥及配合比试验）

根据不同的施工项目附相应的表格
（2） 水质分析试验报告

外委试验报告
十四、管道基础及管节安装施工原始记录
1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

4. 管道基础及管节安装分项工程质量检验评定表
C-3.02-1
★
5. 管节成品检查记录
B-3-01
★
6. 基础厚度、管座宽度、抹带现场检测记录表
B-3-15
★
7. 水泥砼（砂浆）浇筑申请单
B-5-11
有必要时附
8. 水泥砼（砂浆）抗压强度试验记录
D-45（D-45.1）
★
9. 混凝土拌合物坍落度试验记录
D-42.1
★有必要时附
10. 排水管渗漏试验记录
B-3-02
★
11. 高程测量记录表
B-3-14
★
12. 中线平面偏位检测表
B-4-2
★
十五、检查（雨水）井砌筑施工原始记录
1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

4. 检查（雨水）井砌筑分项工程质量检验评定表
C-3.3-1
★
5. 砂浆抗压强度试验记录
D-45.1
★
6. 高程测量记录表
B-3-14
★
7. 中线平面偏位检测表
B-4-2
★
十六、土沟施工原始记录
1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

（1）土沟分项工程质量检验评定表

★
（2）土沟分项工程质量检验表

（3）高程测量记录表
B-3-14
★
十七、浆砌排水沟施工原始记录
1. 中间交工证书
A-JL-08

2、工程认可书
A-JL-07

3、工程报验单
A-JL-06

（1）浆砌排水沟分项工程质量检验评定表
C-3.5-1
★
（2）砂砾垫层分项工程质量检测评定表（若有）
C-2.4-1
★
（3）土工合成材料分项工程质量评定表（若有）
C-2.5-2
★
（4）砌块、料石现场验收记录
B-3-4
★
（5）浆砌排水沟现场质量检验报告单
C-I-8

（6）水泥混凝土（砂浆）抗压强度记录
D-45
★
（7）标高测量记录
B-3-14
★
4、 施工放样报验单

（1）施工放样测量记录表、示意图
D-80.6
★
十八、砌筑工程开工报告（含大、中桥梁、分离式立交的防护及锥、护坡工程）
1、 工程分项开工申请批复单（按挡土墙、锥坡、护坡及护面墙、浆砌堤坝采用相应的表格）
A-JL-01

2、 施工技术方案报审表
A-JL-02

3、 施工技术方案

4、 施工放样报验单
A-JL-04
后加附表
5、 进场人员报验单
A-JL-5.2

6、 进场设备报验单
A-JL-05

7、 材料报验单
根据现场实际使用材料附相应的材料报验单
（1） 砂的技术性质试验报告
D-25

（2）砂筛分试验记录
D-26

（3）砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（4）砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（5） 砂的非常规试验报告

外委试验
（6） 石料抗压强度试验记录
D-39

（7） 水质分析试验
D-51

（8） 水泥试验报告表
D-41.2
附：厂家质保单、合格证
（9） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（10） 水泥胶砂强度试验记录
D-59

（11） 水泥的非常规试验报告

外委试验
（12） 砂浆配合比试验报告
D-50.3

（13） 砂浆配合比试验记录
D-50.1

十九、锥、护坡施工原始记录
1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单
A-JL-06

附：（1）锥、护坡分项工程质量检验评定表
C-4.5-1
★
（2）砂砾垫层分项工程质量检测评定表
C-2.4-1
★
（3）砌块、料石现场验收记录
B-3-4
★
（4）标高测量记录
B-3-14
★
（5）水泥混凝土（砂浆）抗压强度记录
D-45
★
（6）表面平整度记录
B-3-12
★
（7）边坡现场检测记录表
B-1
★
4、施工放样报验单
A-JL-04

（1）施工放样测量记录表、示意图
D-80.6
★
二十、大型挡土墙开工报告（砼、片石砼、浆砌片石）
1、 工程分项开工申请批复单
A-JL-21

2、施工技术方案报审表
A-JL-02
附：施工技术方案
3、施工放样报验单
A-JL-04

4、施工放样测量记录表
D-80.6
后加附表
5、进场人员报验单
A-JL-5.2

6、进场设备报验单
A-JL-05

7、建筑材料报验单
A-JL-03

（1）砂的技术性质试验报告
D-25

（2）砂筛分试验记录
D-26

（3）砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（4）砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（5）砂的非常规试验报告

外委试验
（6）粗集料的技术性质试验报告
D-32

（7）粗集料筛分试验记录(圆孔筛)
D-33-1

（8）粗集料表观密度(视比重)及饱和面干密度试验记录
D-34

（9）水泥混凝土用石料压碎值试验记录
D-36.2

（10）粗集料针片状颗粒含量试验记录
D-37

（11）石料抗压强度试验记录
D-39

（12）水质分析试验
D-51

（13）水泥试验报告表
D-41.2
附：厂家质保单、合格证
（14） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（15） 水泥胶砂强度试验记录
D-59

（16） 水泥的非常规试验报告

外委试验
（17） 混凝土配合比试验报告
D-50.2

（18） 混凝土配合比试验记录
D-50

（19） 砂浆配合比试验报告
D-50.3

（20） 砂浆配合比试验记录
D-50.1

（21） 钢筋质量检验报告单
D-54.1

（22） 外加剂技术性能指标试验记录

附产品质保书
（23） 混合材料技术性质试验报告

有必要时附
二十一、浆砌片石（砼挡土墙）施工原始记录
1. 中间交工证书
A-JL-08

2、工程质量认可书
A-JL-07

3、工程报验单
A-JL-06

附：（1）砌体和砼挡土墙分项工程质量检验评定表
C-4.2-1
★
（2）浆砌砌体分项工程质量检验评定表
C-4.5-1
★
（2）开挖基坑质量检验表
C-VI-5

（3）地基容许承载力试验记录
B-3-3
★
（4）模板制作及安装质量检验表（如果有）
B-6-20
★
（5）砼（砂浆）浇筑申请单
B-5-11

（6）砼施工记录表
C-V-41
★
（7）砌块、料石现场验收记录
B-3-4
★
（8）水泥混凝土（砂浆）抗压强度记录
D-45
★
（9）土工合成材料分项工程质量评定表
C-2.5-2
★
（10）石料抗压强度试验记录（或小型预制构件试验资料）
D-39
★
（11）标高测量记录
B-3-14
★
（12）中线平面偏位检测表
B-4-2
★
3、施工放样报验单
A-JL-04

（1）施工放样测量记录表、示意图
D-80.6
★
二十二、小桥开工报告
1. 工程分项开工申请批复单（按基础及下部结构、上部构造预制安装、上部构造现浇、桥面、附属结构采用相应的表格）
A-JL-01

2. 施工技术方案报审表
A-JL-02

3. 施工技术方案

4. 施工放样报验单
A-JL-04
后加附表
5. 进场人员报验单
A-JL-5.2

6. 进场设备报验单
A-JL-05

7. 材料报验单

根据实际使用材料附相应的材料报验单
8. 试验资料

参照“大、中桥梁工程”
二十三、小桥施工原始记录
参照“大、中桥梁工程”
二十四、桥梁工程钻孔灌注桩开工报告（含冲孔）
1、 工程分项开工申请批复单
A-JL-21

2、 施工技术方案报审表
A-JL-02
附：施工技术方案
3、 施工放样报验单
A-JL-04

4、 施工放样测量记录表
D-80.6
后加附表
5、 进场人员报验单
A-JL-5.2

6、 进场设备报验单
A-JL-05

7、 建筑材料报验单
A-JL-03

（1） 砂的技术性质试验报告
D-25

（2）砂筛分试验记录
D-26

（3）砂的表观密度(视比重)、堆积密度(松容重)和紧装密度(紧密容重)试验记录
D-27

（4） 砂(石)含泥量试验记录
D-30
还应做泥块含量试验
（5） 砂的非常规试验报告

外委试验
（6） 粗集料的技术性质试验报告
D-32

（7） 粗集料筛分试验记录(圆孔筛)
D-33-1

（8） 粗集料表观密度(视比重)及饱和面干密度试验记录
D-34

（9） 水泥混凝土用石料压碎值试验记录
D-36.2

（10） 粗集料针片状颗粒含量试验记录
D-37

（11） 石料抗压强度试验记录
D-39
钻孔灌注桩（含冲孔）发生时使用
（12） 水质分析试验
D-51

（13） 水泥试验报告表
D-41.2
附：厂家质保单、合格证
（14） 水泥细度、稠度、凝结时间和安定性试验记录
D-58

（15） 水泥胶砂强度试验记录
D-59

（16） 水泥的非常规试验报告

外委试验
（17） 混凝土配合比试验报告
D-50.2

（18） 混凝土配合比试验记录
D-50

（19） 砂浆配合比试验报告
D-50.3

（20） 砂浆配合比试验记录
D-50.1

（21） 钢筋质量检验报告单
D-54．1

（22） 钢筋及钢丝拉伸试验记录
D-54
附产品质保书
（23） 钢筋焊接接头拉力试验记录
D-55

（24）

（25） 外加剂技术性能指标试验记录

附产品质保书
（26） 混合材料技术性质试验报告

有必要时附
二十五、钻孔桩

（一）

1. 中间交工证书
A-JL-08

2. 工程认可证书
A-JL-07

3. 工程报验单（成品）
A-JL-06

（1）钻孔桩分项工程质量检验评定表
C-8.5.2
★
（2）钻孔桩分项工程质量检验表
B-5-48
★
（3）桥涵施工测量记录表、示意图（完工后）
D-80.7

（4）钻孔灌注桩超声波测试报告
D-64

（5）混凝土（砂浆）抗压强度试验记录
D-45
★
4、施工放样报验单
A-JL-04

（1）施工放样测量记录表、示意图
D-80.6
★
（2）水准仪测量记录表
B-5-25
★
5、工程报验单（成孔报验）
A-JL-06

（1）钻孔记录表
C-V-43

（2）泥浆性能试验记录
D-61
★
（3）桩基础冲击（冲抓）成孔原始记录(冲击钻用表)
B-5-21

6、工程报验单（钢筋报验）
A-JL-06

（1）钢筋加工及安装分项工程质量检验评定表
C－8.3.1-1
★
（2）钢筋加工及安装分项工程质量检验表
B-5-29
★
（3）桩基钢筋笼施工原始记录
B-5-23

7、工程报验单（砼浇筑）
A-JL-06

（1）钻孔桩终孔后灌注混凝土前检验记录表
C-V-39
★
（2）水泥混凝土(砂浆)浇筑申请单
B-5-11

（3）桥梁结构物水泥砼施工原始记录
B-5-12

（4）水泥砼拌和物坍落度试验记录表
D-42.1
★
（5）钻孔桩水下混凝土记录表
