A类设备灌浆方案.doc

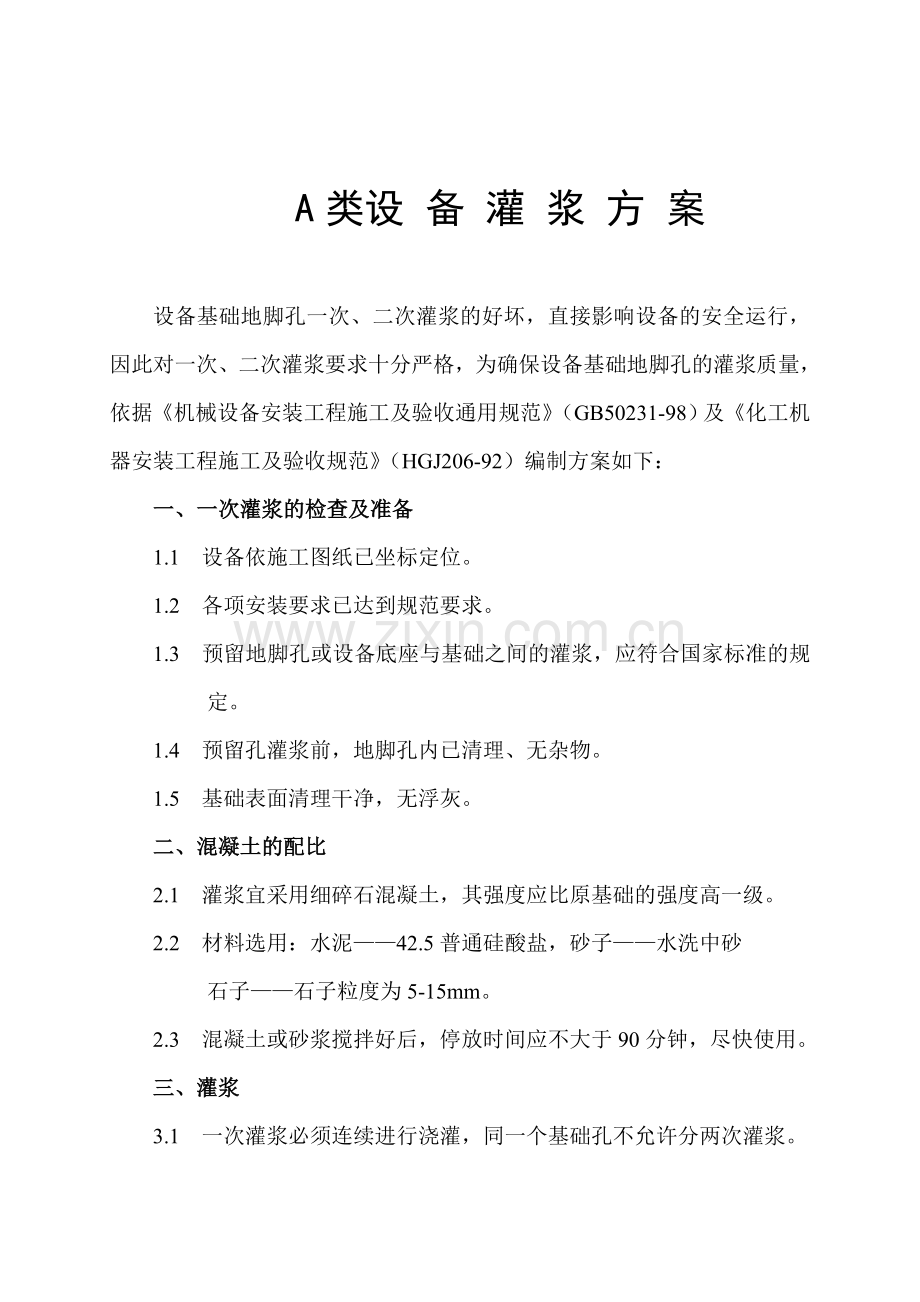

A类设 备 灌 浆 方 案

设备基础地脚孔一次、二次灌浆的好坏，直接影响设备的安全运行，因此对一次、二次灌浆要求十分严格，为确保设备基础地脚孔的灌浆质量，依据《机械设备安装工程施工及验收通用规范》（GB50231-98）及《化工机器安装工程施工及验收规范》（HGJ206-92）编制方案如下：
一、一次灌浆的检查及准备
1.1 设备依施工图纸已坐标定位。
1.2 各项安装要求已达到规范要求。
1.3 预留地脚孔或设备底座与基础之间的灌浆，应符合国家标准的规定。
1.4 预留孔灌浆前，地脚孔内已清理、无杂物。
1.5 基础表面清理干净，无浮灰。
二、混凝土的配比
2.1 灌浆宜采用细碎石混凝土，其强度应比原基础的强度高一级。
2.2 材料选用：水泥——42.5普通硅酸盐，砂子——水洗中砂
石子——石子粒度为5-15mm。
2.3 混凝土或砂浆搅拌好后，停放时间应不大于90分钟，尽快使用。
三、灌浆
3.1 一次灌浆必须连续进行浇灌，同一个基础孔不允许分两次灌浆。

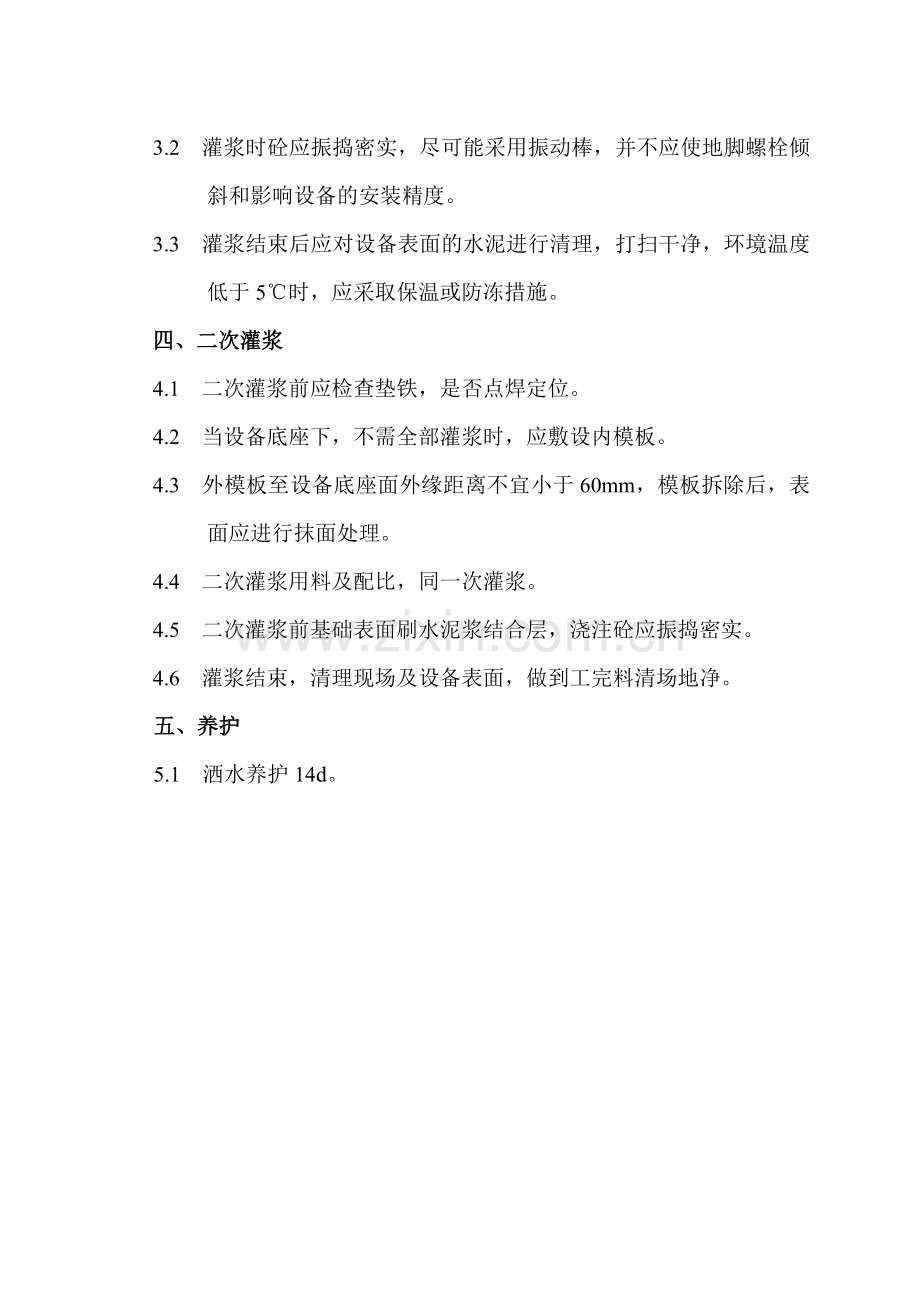

3.2 灌浆时砼应振捣密实，尽可能采用振动棒，并不应使地脚螺栓倾斜和影响设备的安装精度。
3.3 灌浆结束后应对设备表面的水泥进行清理，打扫干净，环境温度低于5℃时，应采取保温或防冻措施。
四、二次灌浆
4.1 二次灌浆前应检查垫铁，是否点焊定位。
4.2 当设备底座下，不需全部灌浆时，应敷设内模板。
4.3 外模板至设备底座面外缘距离不宜小于60mm，模板拆除后，表面应进行抹面处理。
4.4 二次灌浆用料及配比，同一次灌浆。
4.5 二次灌浆前基础表面刷水泥浆结合层，浇注砼应振捣密实。
4.6 灌浆结束，清理现场及设备表面，做到工完料清场地净。
五、养护
5.1 洒水养护14d。

附录：A类设备一览表
序号
设备名称
工段名称
1
汽轮发电机
汽机工段
2
半水煤气压缩机
低压机工段
3
氮氢气压缩机
氮氢气压缩工段
4
CO2压缩机
CO2压缩机工段
5
尿素合成塔
尿素主厂房
6
液氨泵
尿素主厂房
7
一甲泵
尿素主厂房
8
水解塔
尿素主厂房
9
解吸塔
尿素主厂房
10
预精硫塔
精醇工段
11
常压精硫塔
精醇工段
12
加压精硫塔
精醇工段
13
螺杆制冷机组
冷冻工段
