一、缆索护栏
缆索护栏网具有较好的柔韧性，能有效地吸收失控车辆的能量，不易反弹发生二次事故，因此，车损及伤亡率均低于混凝土护栏和波形梁护栏。同时，缆索护栏网的碰撞突破率也低于波形护栏。在长直路段、风景区和要求美观的地方，由于缆索护栏具有美观的外形，设置缆索护栏网与景观较协调，司乘人员无压抑感，行车较舒适；在积雪地区，设置缆索护栏网可大大减轻清扫积雪工作量，有利于提高风雪天气通行能力；在软土路段和估计有不均匀沉降路段设置缆索护栏网，可有效地减轻路基沉降对护栏的损伤；在中央分隔带设置防冲护栏，因缆索护栏网不影响绿化带的生长，可使护栏与植树防眩很好地融合在一起，即美化了公路，又有安全保障，符合我国的国情。缆索护栏网的立柱间距较灵活，在布设时跨越障碍、调整桩位较容易，这给施工安装带来极大的方便，挂缆后的线形调整也较容易。
　　　　。
基本构成
镀锌丝
长度16/18mm
间距 122.5mm
5根并排设置
立柱
114*4（+-0.3）140*4.5
热镀锌管
36m设置
端柱
165*8（194*8）
无缝钢管（表面处理热镀锌）

斜撑
133*6（152*6）
无缝钢管（表面处理热镀锌）

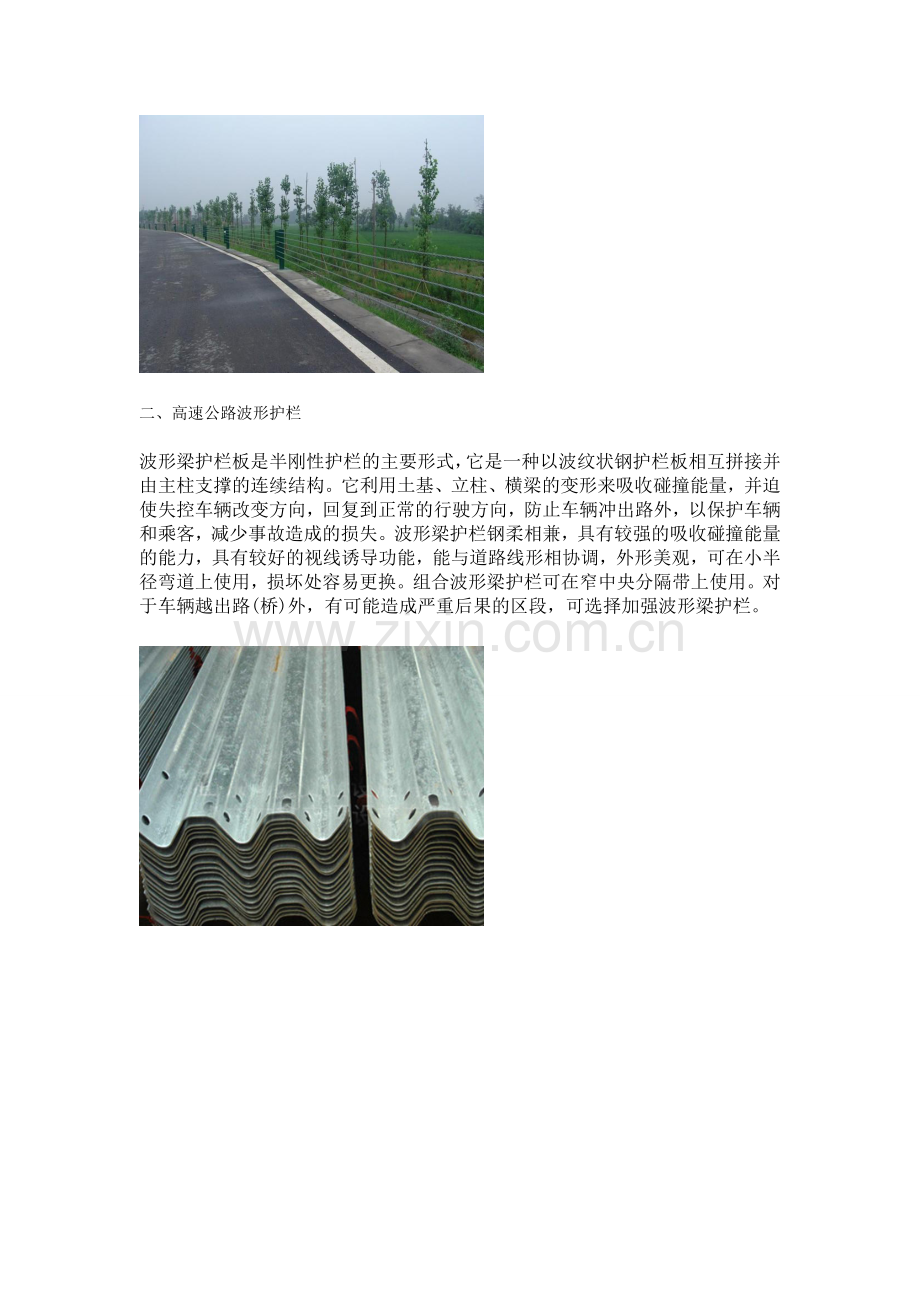

二、 高速公路波形护栏

波形梁护栏板是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。组合波形梁护栏可在窄中央分隔带上使用。对于车辆越出路(桥)外，有可能造成严重后果的区段，可选择加强波形梁护栏。

常用规格：
序 号
名 称
规 格
单 位
材 质
1
双波护栏板
310*85*4320*3/4
片
Q235
2
三波护栏板
506*85*4*4320
片
Q235
3
三波两波过渡板
（310-506）*2320*85*4
片
Q235
4
立柱
Φ114*4.5*2150
根
Q235
5
立柱
Φ140*4.5*2150
根
Q235
6
法兰立柱
Φ140*4.5*750 300*300*10
根
Q235
7
方管立柱
130*130*6*2540
根
Q235
8
防阻块
196*178*200*3/4.0/4.5
个
Q235
9
防阻块
300*200*290*4.0/4.5
个
Q235
10
防阻块
196*178*400*4.0/4.5
个
Q235
11
托架
70*300*4.0/4.5
个
Q235
