顺城西街污水管道工程沟槽开挖支护及余土外运施工方案.doc

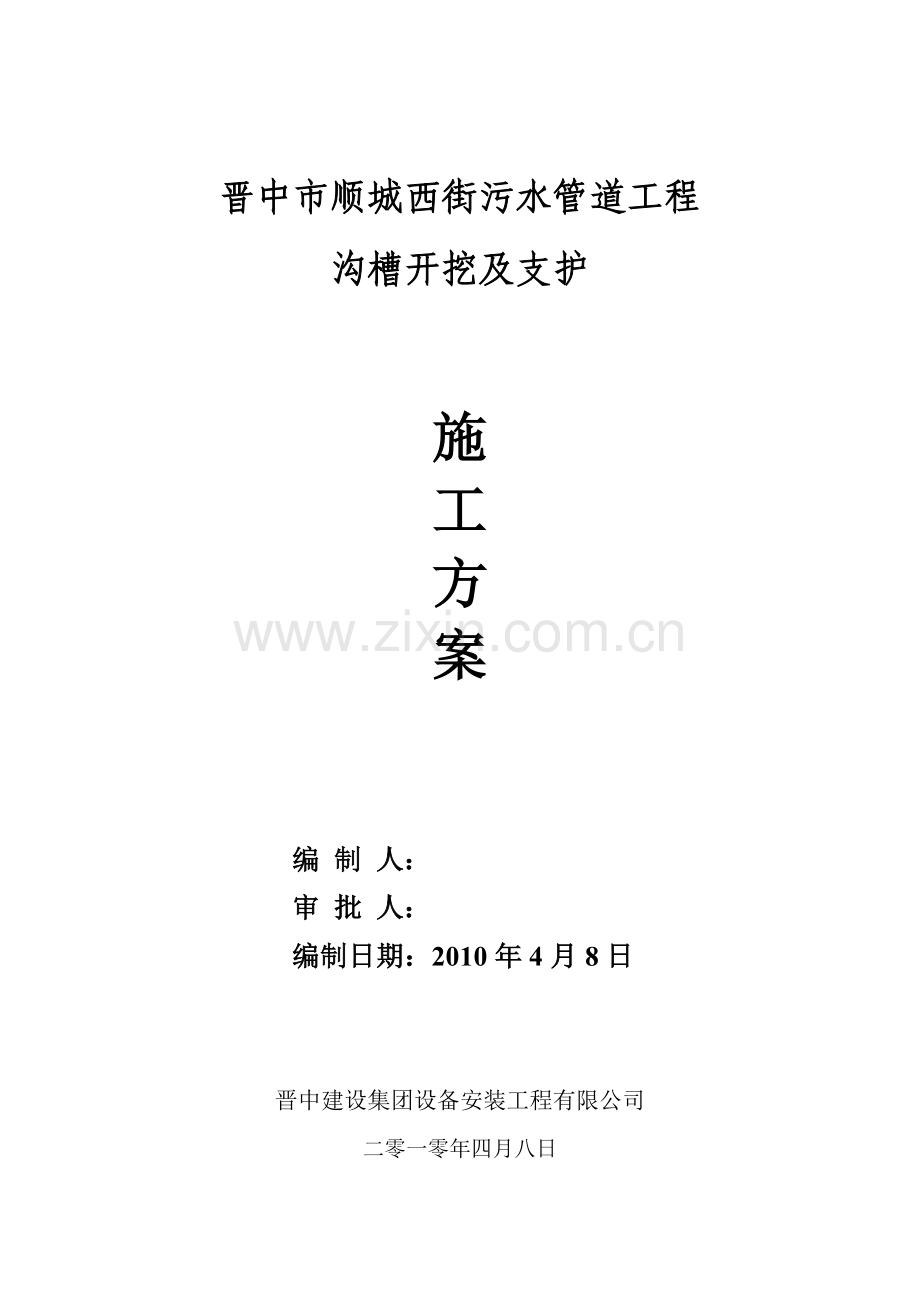

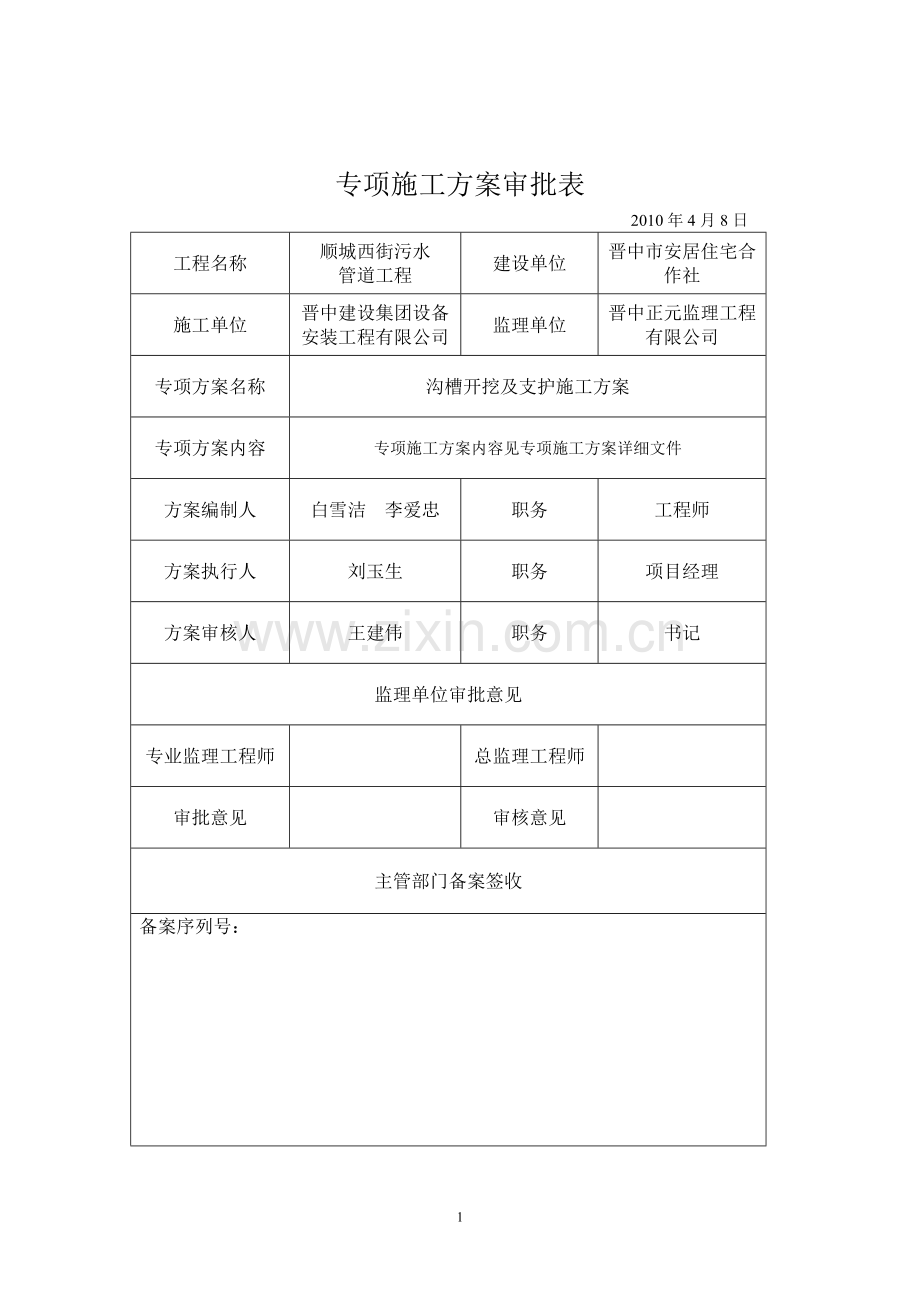

晋中市顺城西街污水管道工程沟槽开挖及支护施工方案编 制 人：审 批 人：编制日期：2010年4月8日晋中建设集团设备安装工程有限公司二零一零年四月八日专项施工方案审批表2010年4月8日 工程名称顺城西街污水管道工程建设单位晋中市安居住宅合作社施工单位晋中建设集团设备安装工程有限公司监理单位晋中正元监理工程有限公司专项方案名称沟槽开挖及支护施工方案专项方案内容专项施工方案内容见专项施工方案详细文件方案编制人白雪洁 李爱忠职务工程师方案执行人刘玉生职务项目经理方案审核人王建伟职务书记监理单位审批意见专业监理工程师总监理工程师审批意见审核意见主管部门备案签收备案序列号：沟槽开挖施工方案一、工程概况：建设单位：晋中市安居住宅合作社设计单位：晋中市规划研究设计院监理单位：晋中正元监理工程有限公司施工单位：晋中建设集团设备安装工程有限公司本工程为顺城西街污水管道工程，汇通路顺城西街口至经纬路口。管线全长约3600m，管道采用D700 UPVC管，D500 UPVC拖拉管，1250检查井约86座。二、开挖沟槽施工本工程沟槽开挖深度在3.64.5米之间，该方案根据现场不同深度确定不同的开挖方案，在无障碍施工路段直接放坡大开挖，放坡比为1：1，确保沟槽施工的安全。在有障碍的施工路段的沟槽采用先打钢管桩支护再开挖施工，具体管道施工流程：护栏封闭测量放样原土降坡打设钢管桩临时排水沟沟槽开挖沟底铺砂管道铺设砂坞膀窨井砌筑回填土拔钢管桩。主要工艺流程图如下2-1：拔钢管桩回填土窨井砌筑砂坞膀管道敷设沟底铺砂沟槽开挖临时排水沟打设钢管桩原土降坡测量放样护栏封闭护栏封闭工艺流程图2-11、封闭维护我项目部严格按照投标书要求，对现场施工区域采用彩钢板封闭维护施工，施工中以200米为一段流水作业。2、测量放样、定线以经监理复核无误管道中以线及临时水准点为依据，根据设计图纸放出沟槽中心线，根据槽底宽度适当放坡放出沟槽开挖线及坡脚线。3、原土降坡 为考虑钢管桩使用的稳定性，我项目部计划先将原地面降低50cm，再对沟槽部位打设钢管桩，确保6米的钢管桩入土深度超过2.7米。4、临时排水沟施工中由于地表水比较多，为确保沟槽内作业的安全与施工质量，施工中对钢管桩两侧的原地面进行人工开挖排水明沟，尺寸为30*40cm，对地表水进行截流。5、打设钢管桩考虑沟槽深度未超过4.5米，我项目部准备将原地面降低50cm后采用6米钢管密打，中间设置围檩并用横向木支撑加固，木支撑的小头直径不小于15cm,间距为3米设置一道，（具体见2-1沟槽支护图），打桩采用PC-410液压振动打桩机械，其特点是操作灵活，振动频率高、振动幅度小，对周围环境小，打拔桩速度快。钢管桩打设首先确定中心管线位置，沿管线中心两侧1/2槽宽处定钢管桩内侧线，然后依据内侧线进行打桩。打设原则上下垂直，且钢管桩的净宽度确保大于沟槽宽度，不能小，钢管桩打设期间现场有专人指挥打桩机械。2-1 钢管桩沟槽支护图为确保安全，沟槽施工期间采用彩钢板封闭维护，砌筑好的检查井及时封闭维护。施工中沟槽挖出的土方堆积距离离沟槽边不少于5米，并在沟槽开挖支撑防护完成后组织项目部人员对沟槽支护进行验收，自检合格后再通知监理、业主进行验收，验收合格后方可安排施工人员下槽施工。沟槽开挖到位后，在沟槽中放置安全梯，供施工人员上下作业，该爬梯也是防止沟槽塌方前能让工人及时撤离的安全通道。打设钢管桩前对地下管线认真调查，完成相关的关系交底工作，对有电力，煤气管道将通知联系相关责任人到现场交底，根据其要求再制定特殊开挖方法。3、沟槽开挖沟槽开挖采用机械与人工相结合的方法进行施工。挖出的余土（差土）由土方车运出施工现场，或抛翻挖在开挖线5米以外。挖土时要严格控制标高，以防超挖，在槽底以上200mm土层必须采用人工挖土，避免扰动基坑底土层。如遇超挖，超挖部份采用碎石回填。由于本工程地下水位较高，在施工过程中为保持开挖的沟槽内无积水直到施工完成，因此必须认真做好沟槽排水工作。首先堵截地面上的雨水和明水流入沟槽内；另外在沟槽底两侧设置排水明沟，在每段明沟两端处设置集水坑，并配备足够数量的泥浆泵和潜水泵等设备进行抽水，确保沟内无积水。4、管道基础本工程开槽埋管管材采用UPVC管，其基础采用20CM厚中粗砂垫层。5、管道铺设（1）、 成品管运到施工现场，做到严格按产品标准进行逐节检查，规格、型号和质量，不符合标准的不得使用，并做好标记及时处理。（2）、 排管前做好清除基础表面淤泥、杂物和积水，复核好高程样龙门板中心位置与标高。排管时以管内底标高为准，排管到井位时，应控制好窨井内净尺寸。6、管道坞膀本工程管道坞膀采用中粗砂回填至管顶平，其余部位采用素土分层回填夯实。7、窨井砌筑（1）、砖砌检查井用机红砖，M10水泥砂浆砌筑。（2）、检查井在砌筑前应先清扫基础表面，清除杂物，并保持基础表面无泥浆，检查管子是否稳定，方向和标高是否符合设计要求，砖块在砌筑前必须充分浇水湿润。（3）、流槽与井室一次砌筑，用1：2水泥砂浆抹面，流槽高度为半管高，两肩略向中间落水。（4）、预留管的处理：窨井内的预留管的管径，方向和标高必须符合要求，预留管应与墙体接平，一般均留置一节管道。8、闭水窨井砌筑完毕后，可进行闭水试验，闭水试验按给排水管道工程施工及验收规范要求进行闭水。闭水前，管道内应先灌水24小时，使管道充分浸透，闭水试验的水位，应为试验上游管道内顶以上2M，如上游管内顶至检查口的高度小于2M，闭水试验水位可至井口为止，渗水测定时间不少于30分钟观测水位下降，经计算试验合格后，方可进行沟槽填土。9、回填土在闭水试验合格后，可进行沟槽回填土。沟槽回填前必须抽干沟槽内积水，覆土前必须将槽底杂物清理干净，胸腔两侧需要同时回填，分层夯实，严禁单侧填高。回填土要求土质较好，木夯夯实要求20cm 一层，机械夯实要求2025 cm一层，并不得回填大块碎石、碎砖头、淤泥、腐植土及杂填土，回填土必须分层整平夯实。10、拔钢管桩拔钢管桩仍然采用PC-410配有液压式振动机械手挖机，该机咬口紧，对左右的物件可紧咬不掉，运用高频振拔，速度快，带泥量少。在拔桩时应采取拔上1米回打0.5米的方法反复操作，待拔上5米左右时再一次拔出，同时注意两边对称拔桩。三、施工部署 1.认真阅读施工图纸。 2.了解场地地形，地下管线的埋设情况，清除影响施工的障碍物。 3.根据施工总平面布置图，合理布置场地，确定机械设备的安放位置，材料制作堆放场地。 4.主要机械设备的准备 挖机 2台 装载机 1台 压路机 1台 经纬仪 1台 水准仪 2台 5.施工人员组织 为确保施工质量和进度，现场项目经理主管全面工作，施工过程中相关人员不得离开岗位，以确保工程施工万无一失。 管理人员 1）项目经理 1人 1）项目副经理兼施工员 1人 1）项目负责人 1人 1）质检负责人 1人 1）测量负责人 1人 1）材料负责人 1人 1）安全负责人 1人 1）土建班组 40人四、施工进度计划 1.沟槽施工内容 护栏封闭测量放线原地面降土打设钢管桩临时排水沟土方开挖管道垫层及基础管道安装管道回填检查井沟槽回填 2.施工进度计划（90天） 1）降坡土方开挖5天 2）打钢管桩10天 3）垫层及安管25天 4）拖拉管管道10天 5）检查井施工（钢筋、模板、混凝土）及养护20天 6）沟槽土方回填20天五、监护措施 1 工程项目部落实施工员检查沟槽的开挖、围护是否符合安全规定，作为专项施工组织设计要求的监护责任人。 2监护的主要项目为： a)监查沟槽钢管桩的支护。 b)监查沟槽开挖宽度和标高。 c)监查深沟槽的沉降及位移。d) 监查深沟槽的边破稳定性。 3. 监查的频率一天两次；上班前或后一次，下班前一次；由监查人记录在施工日记中；在雨雪天或连续的雨雪天中，增加监查次数。 4. 监查中发现异常情况，及时报告业主、设计院、监理。由相关人员决定采取何种应急技术措施来消除隐患。六、安全生产措施：一）、安全目标： a) 严格按照标准执行，在施工过程中按安全生产的各项技术和要求对沟槽进行开挖。每道工序开工前，必须向施工、作业人员详细的安全要求和安全技术措施交底，并在施工中监督执行，杜绝违章指挥，违章作业，坚持安全生产与施工生产的“四同步“。 b)安全防护。我部计划在沟槽周围用1.8m彩钢板设安全护栏，进行围护隔离保护，封闭施工段。同时在彩钢板上设置红灯标志。在护拦上悬挂安全提示警示语，时刻提醒。槽内作业行走的跳板，必须使用10cm厚的专用跳板，使用5cm厚的木板做临时跳板，长度超过3米时，应加设顶板并有防滑条。同时设安全逃生爬梯。 c).加强施工作业人员的安全教育，制定安全逃生方案。 d).进行有针对性的安全技术交底。交底主要内容有：安全操作规程、安全注意事项等有关的安全措施及操作方法，交底以书面形式发放到施工班组并签字确认。二）、安全措施 1、沟槽周边设置连续封闭的彩钢板护栏，防止人员坠落，沟槽每50M设置临时上下竹梯。严禁施工人员从坑壁上下，防止滑倒摔伤。2、挖土方开始后，在基坑四周用钢管设150cm高的防护栏杆，栏杆按照施工安全规范要求搭设；在危险地段设置明显的警示标志。3、因土方开挖有时夜间施工，挖土现场应配备足够的照明设备，同时对各照明线路应架空，线路应经常检查，不得有裸露或拖地。4、人员进入坑内必须戴好安全帽，同时不得进入挖机旋转范围内及车辆通道区，以防以外事故发生，上、下基坑应设专用通道，不得随意上下。5、开挖期间，除应确保施工人员人身安全外，应另派人对沟槽的渗漏水等情况进行密切检查，发现问题即使报告有关人员研究方案，及时处理。6、组织职工进行救援演习，增强职工安全意识及自保技能，施工期间现场放置运输工具，发生事故第一时间抢救。7、建立安全保证体系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。 8、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险因素，机械设备应设有安全装置。9、机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。 10、施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。 11、凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。要配合公司安全月检工作，工程项目部要实行周检，项目点要日检，施工中应抽检，及时消除安全隐患。 12、严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。 13、在主要入口处挂醒目的安全防火宣传语牌。 14、现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电安全技术规范的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。 15、加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。 16、在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控。 17、所有施工人员均应掌握安全用电基本知识和设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。18、配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。 19、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。 20、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。 21、使用机械时，操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。 22、设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全，不得使用临时支撑，高大机械在多风季节前设缆风绳。 七、文明施工措施在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。 本工程将以建筑施工现场标准化工地的各项要求严格加以管理，创建筑现场标准化工地。管理措施如下：1、施工现场内应有完整的排水措施，妥善处理泥浆水，所排的水应过滤后方可排入城市管网。 2、场内道路要平整、坚实、畅通。主要场地应全部硬底化，杜绝运输中泥浆散体、流物料撒漏。车辆出工地前，轮胎、车身必须冲洗干净，并防止掉土污染路面。保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。 3、施工时不得妨碍周围居民的工作、生活和休息，在夜间（晚11时至早上6时）施工时需办理好有关手续,并做好周围居民的思想工作尽量不使用超声标准的机械设备施工。 4、施工现场配备专职保卫人员，昼夜值班，建立健全施工现场保卫制度，外来人员和所有车辆进入施工现场前要登记，在场内要服从人员的调配和安排。 5.施工要利用黑板报和其它形式对员工进行法纪宣传教育工作，使施工现场各类施工人员知法、懂法并自觉遵守和维护国家的法律、法令，提高员工的法纪观念，防止和杜绝盗窃和斗殴的发生。6、进入现场的所有人员要带好安全帽。 7、严禁工人赤膊上阵，注意安全和形象。 8、标准化管理图要齐全、清晰、实用、漂亮。 9、注意搞好环保工作，自觉维护市容、市貌。 10、办公室配置保健医药箱。 11、严格依照中华从民共和国消防条例的规定，在施工现场建立和执行防火管理制度，设置符合消防要求的消防设施，并保持完好的备用状态。在容易发生火灾的地区施工或者储存，使用易燃易爆器材时，施工单位应当采取特殊的消防安全措施，并安置完善的消防系统。八、沟槽开挖的应急救援措施 为确保沟槽周围环境的安全和正常使用，确保工程的顺行，对可能出现的险情作出如下应急措施：一）、事故应急预案的人员组成如下：组 长：刘榆生副组长：姬海力 成 员：二）、沟槽坍塌事故应急抢救措施1、 事故发生后立即报告应急抢险指挥部。2、 挖掘被埋伤员及时脱离危险区。3、 清除伤员口、鼻内的泥块、凝血块、呕吐物等，将昏迷伤员舌头拉出，以防窒息。4、 进行简易包扎、止血或简易骨折固定。5、对呼吸、心跳停止的伤员予以心脏复苏，6、尽快与120急救中心联系，详细说明事故地点、严重程度，并派人到路口接应，7、 组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，1） 并将其转移到安全地方。2） 基坑a)加强排水，降水措施；b)严格执行基坑开挖施工方案。三）沟槽坍塌事故应急抢救物资1. 沟槽开挖前现场准备足够的钢管、槽钢、草包、圆木撑等应急材料，发现异常情况后采取沟槽外卸土，回填土方和草包，设置临时支撑等。 2.地下地质情况和勘探报告有出入时，及时通知勘探、设计部门，必要时加大坡比，确保施工安全。 3.抢险措施材料表：抢险措施材料一览表器材及设备名称号码（数量）驾驶员（存放地点）联系电话运输车晋KC1443救援车晋KJA880担架一副存放于仓库铁锹30把存放于仓库撬棍12根存放于仓库草包500只施工现场简易药箱1施工现场止血带2施工现场夹板2施工现场麻绳50KG施工现场爬梯5施工现场钢管100米施工现场钢管桩300米施工现场圆木撑200根施工现场污水管道工程项目部管理人员名单及联系电话序号管理人员姓名职务联系电话1项目经理2现场管理3工程师4技术员5预算员6资料员7测量员8测量员6质安员7材料员顺城西街污水管道工程项目部 2010.4.8下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 22
