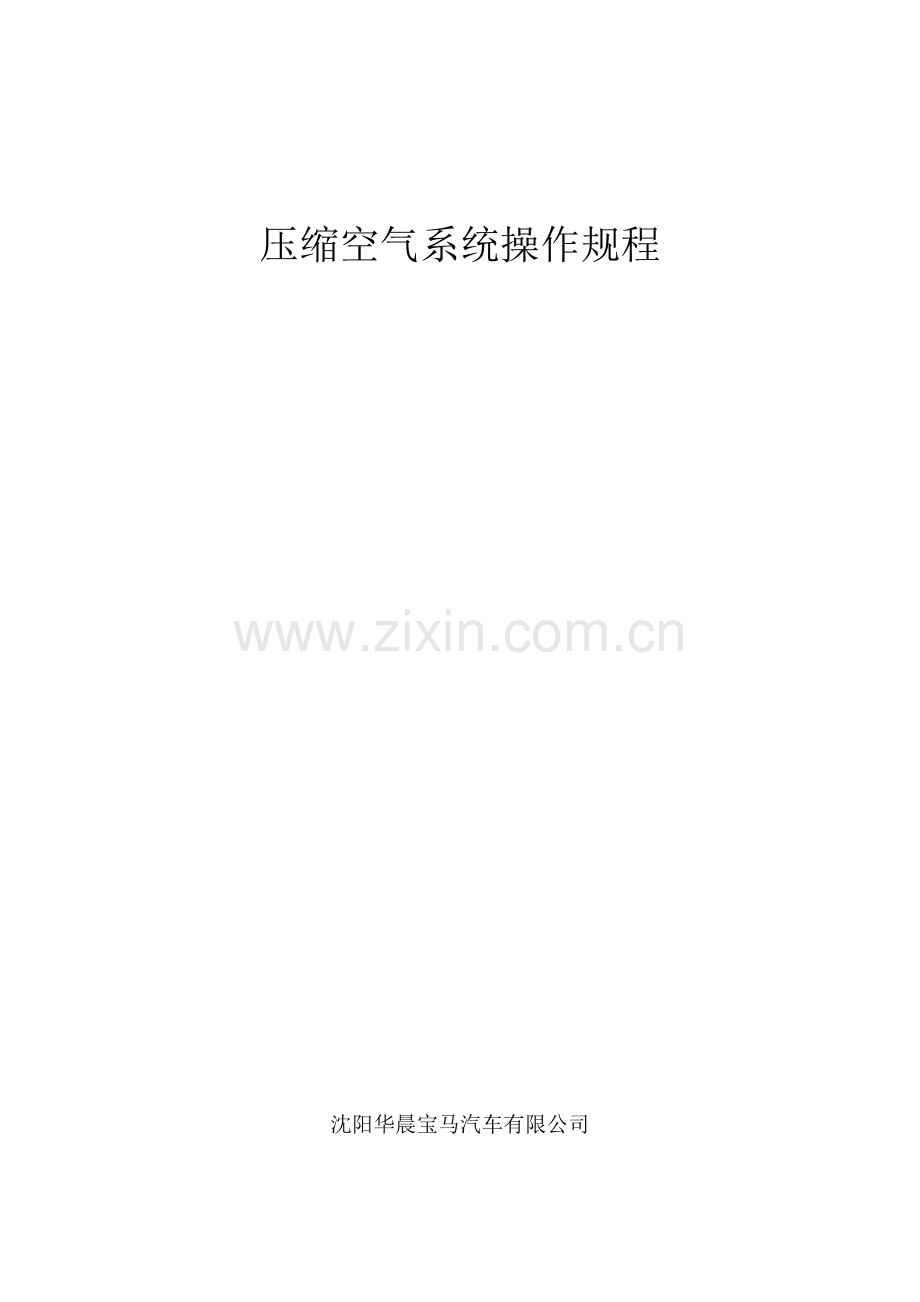

压缩空气系统操作规程.doc

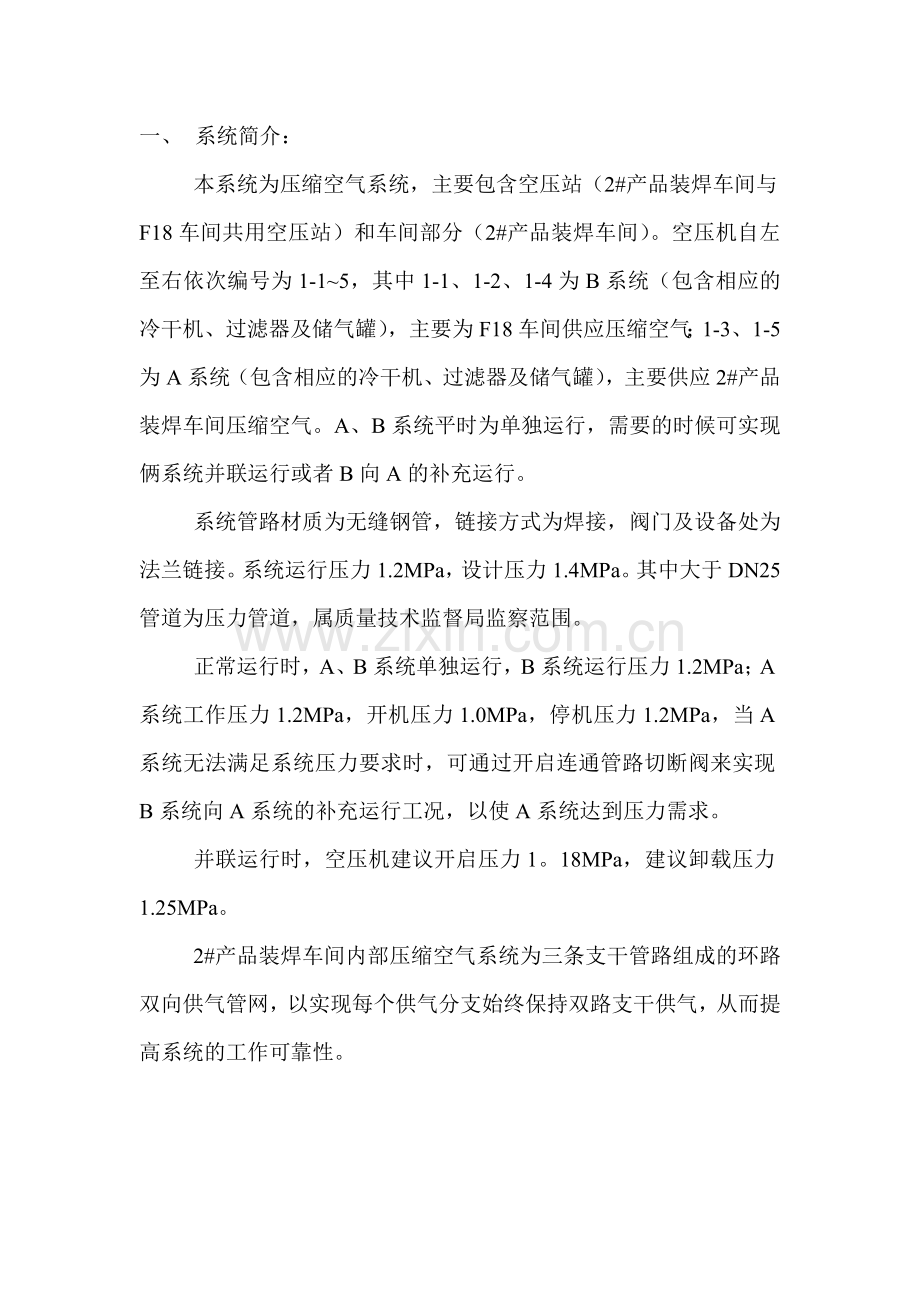

压缩空气系统操作规程沈阳华晨宝马汽车有限公司一、 系统简介：本系统为压缩空气系统，主要包含空压站（2#产品装焊车间与F18车间共用空压站）和车间部分（2#产品装焊车间）。空压机自左至右依次编号为1-15，其中1-1、1-2、1-4为B系统（包含相应的冷干机、过滤器及储气罐），主要为F18车间供应压缩空气；1-3、1-5为A系统（包含相应的冷干机、过滤器及储气罐），主要供应2#产品装焊车间压缩空气。A、B系统平时为单独运行，需要的时候可实现俩系统并联运行或者B向A的补充运行。系统管路材质为无缝钢管，链接方式为焊接，阀门及设备处为法兰链接。系统运行压力1.2MPa，设计压力1.4MPa。其中大于DN25管道为压力管道，属质量技术监督局监察范围。正常运行时，A、B系统单独运行，B系统运行压力1.2MPa；A系统工作压力1.2MPa，开机压力1.0MPa，停机压力1.2MPa，当A系统无法满足系统压力要求时，可通过开启连通管路切断阀来实现B系统向A系统的补充运行工况，以使A系统达到压力需求。并联运行时，空压机建议开启压力1。18MPa，建议卸载压力1.25MPa。2#产品装焊车间内部压缩空气系统为三条支干管路组成的环路双向供气管网，以实现每个供气分支始终保持双路支干供气，从而提高系统的工作可靠性。二、运行维护与管理：1、系统运行前应阅读施工图纸，了解系统运行原理。2、系统运行前应阅读各设备的实验说明书，对各设备有一定的了解。3、设备开机前应检查各阀门的开闭情况，其中除联通管路切断阀（6-13）为常闭，其他阀门均为常开，开机前应确保常开常开阀门为开启状态，常闭阀门为关闭状态。4、设备开机前应检查排风管路阀门，确保阀门已开启，排风管路通畅。5、开机前应仔细检查各排水管路，确定排水管路通畅。6、设备开机前应检查油位，油镜能观察到油液或者油位方可开机。7、开机前将对应的冷冻式干燥机开关开启，电源指示灯亮，冷冻机开启，未开启空压机的对应干燥机出口阀门应关闭，防止压缩空气储气罐回流进入未开启的冷干机。8、接通电源后，按下手动符号键（具体按键符号参见产品说明书），然后再按自动符号键，即可以自动模式启动空压机。9、空压机启动后，仔细检查系统管路，再次确定各阀门的开启状态。10、检查冷冻式干燥机，确定其是否处于正常工作状态。11、运行中应经常检查各设备的运行状态，如有异常或者设备运行噪声异常，应立即进行停机检查。12、空压机上有手动急停按钮，必要时可直接按下进行紧急停车。13、当A系统压力无法满足压力要求时，需手动开启连通管路切断阀（6-13），实现B系统向A系统的补充运行。14、如车间某个供气点出现问题，可通过关闭相应的支干管路阀门，切断相应支干管路进行检修。15、为防止压缩空气储气罐结冰，本项目为储气罐安装了电伴热设备。每个储气罐安装有俩套电伴热设备，一个为低温设置，一个为高温设置，建议每储气罐电伴热的高温设置为30，低温设置为20，即当温度低于30时开启高温电伴热，当温度低于20时，开启低温电伴热。16、压缩空气储气罐下端有排水阀门，应定期开启，以排除罐体内的积水。17、如系统有故障需进行手动检修时，应手动关闭空压机，然后切断空压机电源，严禁带电作业。18、如有无法判断或处理的异常情况，应停止设备后及时向主管部门进行汇报，切勿私自处理。19、设备运行过程中，应常备人员维护，管理人员不可擅自离岗。20、如遇假期或者其他情况，系统暂时停止运行时，应切断所有设备的电源。21、冬季运行，应注意机房室温，当室温低于5时，禁止开机。空压机排风管路设置有向室内排风的旁通风阀，当室温接近或低于7时，应开启旁通风阀，为机房辅助增温。
