SE800硬件安装

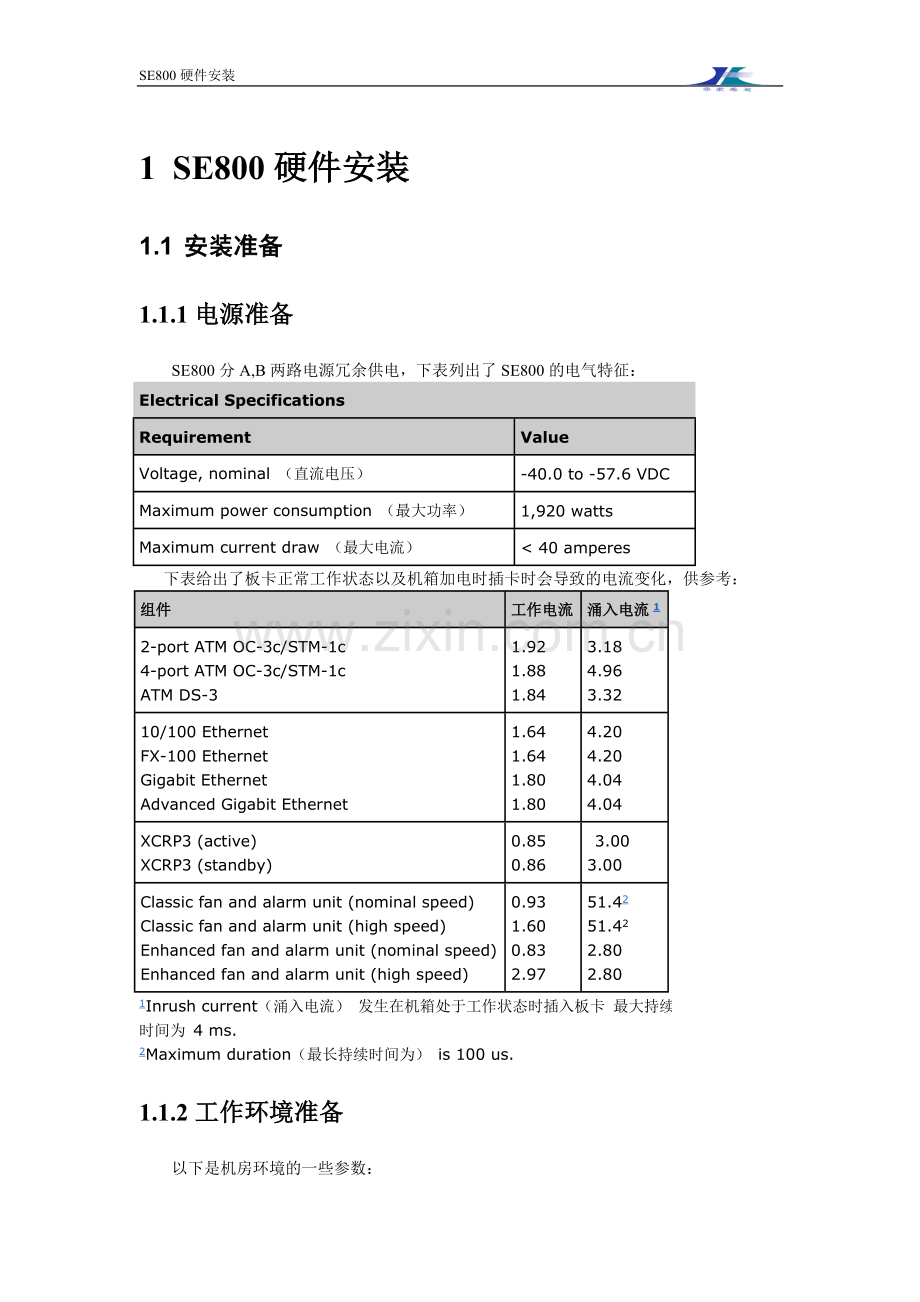

1 SE800硬件安装
1.1 安装准备
1.1.1 电源准备
SE800分A,B两路电源冗余供电，下表列出了SE800的电气特征：
Electrical Specifications
Requirement
Value
Voltage, nominal （直流电压）
-40.0 to -57.6 VDC
Maximum power consumption （最大功率）
1,920 watts
Maximum current draw （最大电流）
< 40 amperes
下表给出了板卡正常工作状态以及机箱加电时插卡时会导致的电流变化，供参考：
组件
工作电流
涌入电流1
2-port ATM OC-3c/STM-1c
4-port ATM OC-3c/STM-1c
ATM DS-3
1.92
1.88
1.84
3.18
4.96
3.32
10/100 Ethernet
FX-100 Ethernet
Gigabit Ethernet
Advanced Gigabit Ethernet
1.64
1.64
1.80
1.80
4.20
4.20
4.04
4.04
XCRP3 (active)
XCRP3 (standby)
0.85
0.86
3.00
3.00
Classic fan and alarm unit (nominal speed)
Classic fan and alarm unit (high speed)
Enhanced fan and alarm unit (nominal speed)
Enhanced fan and alarm unit (high speed)
0.93
1.60
0.83
2.97
51.42
51.42
2.80
2.80

1Inrush current（涌入电流） 发生在机箱处于工作状态时插入板卡 最大持续时间为 4 ms.
2Maximum duration（最长持续时间为） is 100 us.
1.1.2 工作环境准备
以下是机房环境的一些参数：
规格
数值
冷却
风扇制冷
工作温度, short term1
23° to 131°F (-5° to 55°C)
工作温度, long term2
41° to 104°F (5° to 40°C)
工作湿度
5 to 95% (不凝固)
工作高度
10,000 ft (3,048m)
防震指数
Bellcore 63-CORE Zone 4-compliant
散热能力
5,814 BTU/hour
1Short term 指不超过96小时的工作时间。
2Long term 指的是长时工作期间.
1.1.3 SE800机箱物理特征
以下是机箱物理特征列表：
机械特征
数值
机箱尺寸
15.75 inches (40.0 cm) 高
17.50 inches (44.5 cm) 宽
22.00 inches (55.9 cm) 深
机箱重量
50 lb (22.7 kg) 空机箱
95 lb (43.1 kg) 满配机箱
总槽位
14
业务槽位
12
卡尺寸
9.75 inches (24.8 cm) 高
12.73 inches (32.3 cm) 宽

1.1.4 机柜准备
下图标示了单台SE800安装所需要的机柜空间：
单台SE800安装需要12RU以上的机柜空间，

注意SE800的风扇位于机箱底部，在安装时底部应预留足够的空间，建议2U。
同时SE800的过滤网也位于底部，预留空间以便日后更换过滤网，如底部有挡板应拆除。

1.2 硬件安装
1.2.1 安装固定支架
如下图所示：

Flush mount 、Extended mount、Centered mount这几种方式根据机箱情况选择即可
1.2.2 安装空气斜面档板并上架
空气斜面档板应安装在机箱的顶部，如下图所示，机箱下部必须留一定的空间以便空气流通。

1.2.3 安装电源线缆
SE800分A,B两路电源供电，接线缆的线头位于机箱后面顶部，如下图所示

Frame Ground为接地线，图示标出了-48V电流的进出。其中，接线片订制的线缆规格为AWG 4#线缆，AWG（美国线规）#4线缆，相当于外径5.19mm，截面21.15平方毫米，电阻0.84欧姆/Km。
电源线接好后安装电源防罩，如下：

1.2.4 加电
确定电气特征，接地，设备通风情况良好后可以对设备进行加电；

1.3 ODD检测

必要时可对所有板卡安装后进行ODD检测试：
1.3.1 对业务板进行ODD检测
对业务板首先进行level3的ODD检测试，如果ODD level3的检测通过刚没有必要做level2以下的检测。
[local]jn818-se800(config)#card atm-oc3-4-port 14
[local]jn818-se800(config-card)#shut
[local]jn818-se800(config-card)#on-demand-diagnostic
[local]jn818-se800#diag on-demand card 14 level 3 loop 1
查看ODD结果，必面保证Test Summary : Passed

[local]jn818-se800#show diag on-demand card 14 de
Output Modifiers
Detected Card Type : atm-oc3-4-port
Serial Number : 9X50B080600527
Detected Serial Number : 9X50B080600527
Controller Serial Number: 6Y515060608195
Test Level : 3
Loop Count : 1
Start Time : 23:53:22 11/01/2006
Completion Time : 23:59:25 11/01/2006
Test Summary : Passed

Test Results Loop 1:
Card Type Valid : Passed
JAM 1 SCL : Passed
JAM 0 SCL : Passed
EPPA SCL : Passed
IPPA SCL : Passed
SCL Hub : Passed
Octal Phy : Passed
Voltage Check : Passed
Temperature Check : Passed
Verify Card Type : Passed
Verify EEPROM Check Sum : Passed
System FPGA : Passed
IPPA file load (zero.bin) : Passed
IPPA Memory : Passed
EPPA file load (zero.bin) : Passed
EPPA Memory : Passed
fpga Config Check : Passed
IPPA EU Test : Passed
IPPA SRAM Mem Test : Passed
EPPA EU Test : Passed
EPPA SRAM Mem Test : Passed
SCL Stress : Passed
SARC Boot File Open : Passed
SARC Diag File Open : Passed
SARC Boot Download : Passed
SARC Diagnostic Download : Passed
SARC Boot : Passed
SAR Download : Passed
LIM PHY Register : Passed
PPA Fpga Register : Passed
SAR 0 Register : Passed
SAR 1 Register : Passed
SAR 0 Selftest : Passed
SAR 1 Selftest : Passed
Dual Port Memory : Passed
SAR LIM Setup : Passed
SAR Channel Open : Passed
IPPA file load (pgen.bin) : Passed
EPPA file load (pgen.bin) : Passed
Backplane internal loopback : Passed
PPA loopback : Passed
LIM internal loopback : Passed

Test Failure Details:
No test failures <cr>

板卡ODD测试结束后关闭ODD状态
[local]jn818-se800#no diag on-demand card 14
[local]jn818-se800(config)#card atm-oc3-4-port 14
[local]jn818-se800(config-card)#no demand-diagnostic
[local]jn818-se800(config-card)#no shut

1.3.2 对备用引擎进行ODD检测
[local]Redback#diag on-demand backup level 2
[local]Redback#sh diag on-demand standby detail
[local]Redback#show diag on-demand standby detail
Slot Number : 7
Card Type : xcrp
Detected Card Type : xcrp
Serial Number : 6Y515050608109
Detected Serial Number : 6Y515050608109
Controller Serial Number: 6Y515050608139
8
Test Level : 2
Loop Count : 1
Start Time : 14:19:43 10/28/2006
Completion Time : 14:34:28 10/28/2006
Test Summary : Passed
Test Results:
PPC SDRAM : Passed
SCC SDRAM : Passed
Serial(16552) : Passed
Bridge : Passed
Ethernet : Passed
ISA Bridge : Passed
Forte : Passed
Opus : Passed
Max : Passed
Bits : Passed
Environmental : Passed
SCC : Passed
Compact Flash : Passed
PC Card : Passed
LED : Passed
PPC0 L2 Cache : Passed
PPC1 L2 Cache : Passed
Power Margin : Passed
Sandisk Screen : Passed
EEPROM : Passed
RTC : Passed
NVRAM : Passed
Serial(8530) : Passed
PPC Long SDRAM : Passed
SCC Long SDRAM : Passed
Test Failure Details:
No test failures

2 SE1200硬件安装
机械特征
数值
1200s机箱尺寸
19.5 inches (49.50 cm) 高
17.3 inches (43.80 cm) 宽
22.7 inches (57.7 cm cm) 深
1200n机箱尺寸
21.2 inches (54 cm) 高
17.3 inches (43.80 cm) 宽
22.7 inches (57.7 cm cm) 深
机箱重量
55 lb (25 kg) 空机箱
110 lb (50 kg) 满配机箱
总槽位
14
业务槽位
12
卡尺寸
9.75 inches (24.8 cm) 高
12.73 inches (32.3 cm) 宽
Note

电源要求：
Table 3-2
Electrical Specifications
Requirement
Value
Input voltage, nominal
-48.0 Vdc
Input voltage range
–40.0 Vdc to –57.5 Vdc
Total input power, maximum
3840 VA
Input power per feed, maximum
1920 VA
Input current rating per feed
40 Adc@–48 Vdc
Source DC power requirement
• Sufficient to supply the rated input current

• Local codes apply
Number of input feeds
4: 2 from battery plant A and 2 from battery plant B
线径要求符合AWG标准的4#-6#线缆。

SE1200分两个供电区域，区域一供电至1 到 7槽; 区域2供电至 8 到14.所有供电区域都对风扇供电。

主供电源标示为A，备用电源标示为B。
机框安装需要占用12U的空间，机框的详细尺寸图如下：

2.1 GBIC特征
以下是GBIC的物理征：

SX
LX-10
LX-50
LX-70
LX-80
LX-120
发射波长
830～860
1285～1340
1530～1570
1540～1560
1530～1580
1530～1570
接收波长
770～860
1270～1355
1200～1660
1200～1550
1200～1550
1260～1580
最小发射功率(dBm)
–9.5
–9.5
-5
0
0
0
最大发射功率(dBm)
-4
-3
0
5.0
5
5
最小接收功率(dBm)
–17
–20
-22
–22

-22
-30
最大接收功率(dBm)
-0
-0
-3
-3
-3
-9

2.2 SFP特性

2.2.1.1 电缆中AWG的含义
以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。下表是AWG与公制、英制单位的对照表。其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。例如，常用的电话线直径为26AWG，约为0.4mm。
AWG
外径
截面积
(mm2)
电阻值
(W/km)
AWG
外径
截面积
(mm2)
电阻值
(W/km)
公制mm
英制inch
公制mm
英制inch
4/0
11.68
0.46
107.22
0.17
22
0.643
0.0253
0.3247
54.3
3/0
10.40
0.4096
85.01
0.21
23
0.574
0.0226
0.2588
48.5
2/0
9.27
0.3648
67.43
0.26
24
0.511
0.0201
0.2047
89.4
1/0
8.25
0.3249
53.49
0.33
25
0.44
0.0179
0.1624
79.6
1
7.35
0.2893
42.41
0.42
26
0.404
0.0159
0.1281
143
2
6.54
0.2576
33.62
0.53
27
0.361
0.0142
0.1021
128
3
5.83
0.2294
26.67
0.66
28
0.32
0.0126
0.0804
227
4
5.19
0.2043
21.15
0.84
29
0.287
0.0113
0.0647
289
5
4.62
0.1819
16.77
1.06
30
0.254
0.0100
0.0507
361
6
4.11
0.1620
13.30
1.33
31
0.226
0.0089
0.0401
321
7
3.67
0.1443
10.55
1.68
32
0.203
0.0080
0.0316
583
8
3.26
0.1285
8.37
2.11
33
0.18
0.0071
0.0255
944
9
2.91
0.1144
6.63
2.67
34
0.16
0.0063
0.0201
956
10
2.59
0.1019
5.26
3.36
35
0.142
0.0056
0.0169
1,200
11
2.30
0.0907
4.17
4.24
36
0.127
0.0050
0.0127
1,530
12
2.05
0.0808
3.332
5.31
37
0.114
0.0045
0.0098
1,377
13
1.82
0.0720
2.627
6.69
38
0.102
0.0040
0.0081
2,400
14
1.63
0.0641
2.075
8.45
39
0.089
0.0035
0.0062
2,100
15
1.45
0.0571
1.646
10.6
40
0.079
0.0031
0.0049
4,080
16
1.29
0.0508
1.318
13.5
41
0.071
0.0028
0.0040
3,685
17
1.15
0.0453
1.026
16.3
42
0.064
0.0025
0.0032
6,300
18
1.02
0.0403
0.8107
21.4
43
0.056
0.0022
0.0025
5,544
19
0.912
0.0359
0.5667
26.9
44
0.051
0.0020
0.0020
10,200
20
0.813
0.0320
0.5189
33.9
45
0.046
0.0018
0.0016
9,180
21
0.724
0.0285
0.4116
42.7
46
0.041
0.0016
0.0013
16,300
由表中归纳出的AWG与英寸的关系如下：
 AWG = A lg inch - B
