IBC产品型号命名规则及相关说明
为了规范IBC产品规格型号名称，统一产品型号名称，避免在产品信息传递过程中出现由于名称、叫法不同而造成的混乱情况，现根据其内胆种类及配件的组合情况对不同型号IBC产品进行编号。
1. IBC产品型号组成：
S-×-××-××-××-××
阀门代码
顶盖密封圈代码
顶盖代码
内胆原料及重量代码
内胆颜色代码
SM13复合框架

2. 命名规则：
如上图所示，IBC产品型号由6部分数字和字母组合而成，分别说明如下：
（1） 第一部分代码代表IBC框架的类型，由于IBC产品的框架将仅保留SM13钢塑复合型的框架，因此以“S”代表此类型框架。对目前还在使用的全钢框架，则用字母“T”表示此类框架。
（2） 第二部分代码代表内胆的颜色，由一个字母表示，代码及颜色对应如下：
内胆颜色
本色
蓝色
白色
代码
O
B
W
（3） 第三部分代码代表内胆的原料和重量，由字母“M”和一个数字组成，对应关系如下：
代码
描述
M1
HDPE4261AG UV 6005 17.5kg
M2
HDPE4261AG UV 6005 16.5kg
M3
HDPE4570 UV 17.5kg
M4
HDPE4570 UV 16.5kg
M5
HDPE1158＋UV 17.5kg
M6
HDPE1158＋UV 16.5kg
M7
HDPE4261AG UV 6005 18.6kg

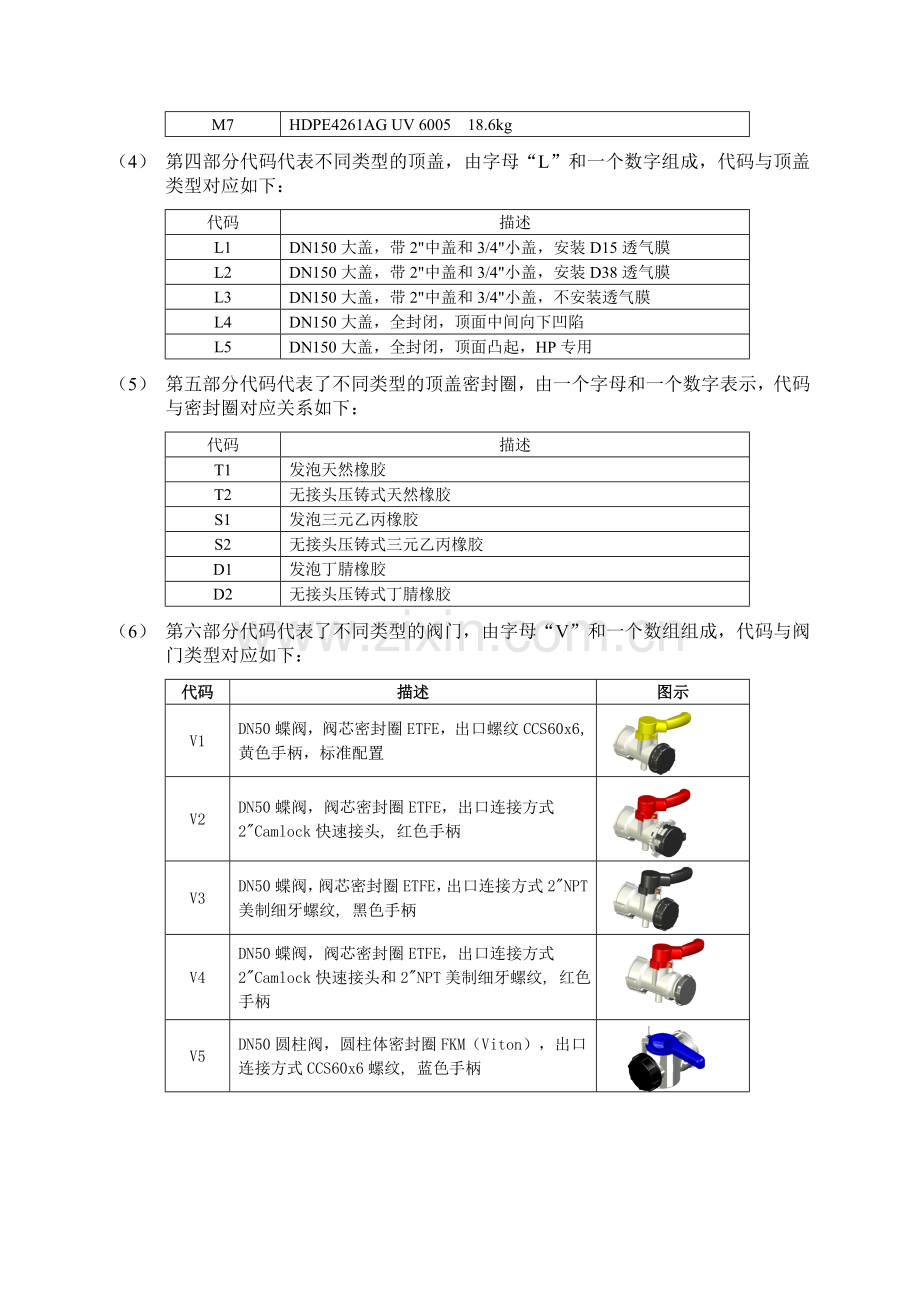

（4） 第四部分代码代表不同类型的顶盖，由字母“L”和一个数字组成，代码与顶盖类型对应如下：
代码
描述
L1
DN150大盖，带2"中盖和3/4"小盖，安装D15透气膜
L2
DN150大盖，带2"中盖和3/4"小盖，安装D38透气膜
L3
DN150大盖，带2"中盖和3/4"小盖，不安装透气膜
L4
DN150大盖，全封闭，顶面中间向下凹陷
L5
DN150大盖，全封闭，顶面凸起，HP专用
（5） 第五部分代码代表了不同类型的顶盖密封圈，由一个字母和一个数字表示，代码与密封圈对应关系如下：
代码
描述
T1
发泡天然橡胶
T2
无接头压铸式天然橡胶
S1
发泡三元乙丙橡胶
S2
无接头压铸式三元乙丙橡胶
D1
发泡丁腈橡胶
D2
无接头压铸式丁腈橡胶
（6） 第六部分代码代表了不同类型的阀门，由字母“V”和一个数组组成，代码与阀门类型对应如下：
代码
描述
图示
V1
DN50蝶阀，阀芯密封圈ETFE，出口螺纹CCS60x6, 黄色手柄，标准配置

V2
DN50蝶阀，阀芯密封圈ETFE，出口连接方式2"Camlock快速接头, 红色手柄

V3
DN50蝶阀，阀芯密封圈ETFE，出口连接方式2"NPT美制细牙螺纹, 黑色手柄

V4
DN50蝶阀，阀芯密封圈ETFE，出口连接方式2"Camlock快速接头和2"NPT美制细牙螺纹, 红色手柄

V5
DN50圆柱阀，圆柱体密封圈FKM（Viton），出口连接方式CCS60x6螺纹, 蓝色手柄

V6
DN50圆柱阀，圆柱体密封圈EPDM，出口连接方式CCS60x6螺纹, 绿色手柄

3. 相关说明
（1） 根据以上规则将各部分代码进行组合，即可获得不同配件组合的IBC产品的型号，如：S-O-M1-L1-T1-V2，表示钢塑复合框架，本色内胆，采用HDPE4261AG UV 6005原料，内胆重量17.5kg，DN150大盖，带2"中盖和3/4"小盖，安装D15透气膜，发泡天然橡胶密封圈，配DN50蝶阀，出口2” Camlock 快速接头。
（2） 由于标牌目前统一尺寸，只有个别客户需特殊标牌尺寸及数量，因此对于特殊标牌IBC产品，可增加第七部分内容，以“×P×”，字母P代表标牌，字母P前面的数字代表每个IBC所需标牌数量，后面数字代表标牌类型。如无该部分则表示采用统一尺寸标牌，数量默认为两块。标牌代码如下：
代码
描述
P1
标准配置，大小（400×547mm）
P2
750×595mm 江阴澄星磷专用
P3
990×660mm 金桐石油专用
P4
220×547mm 中间有插框，上海阿科玛专用
（3）对于不需要阀门的产品，可去掉代表阀门类型的部分，表示无阀门。
