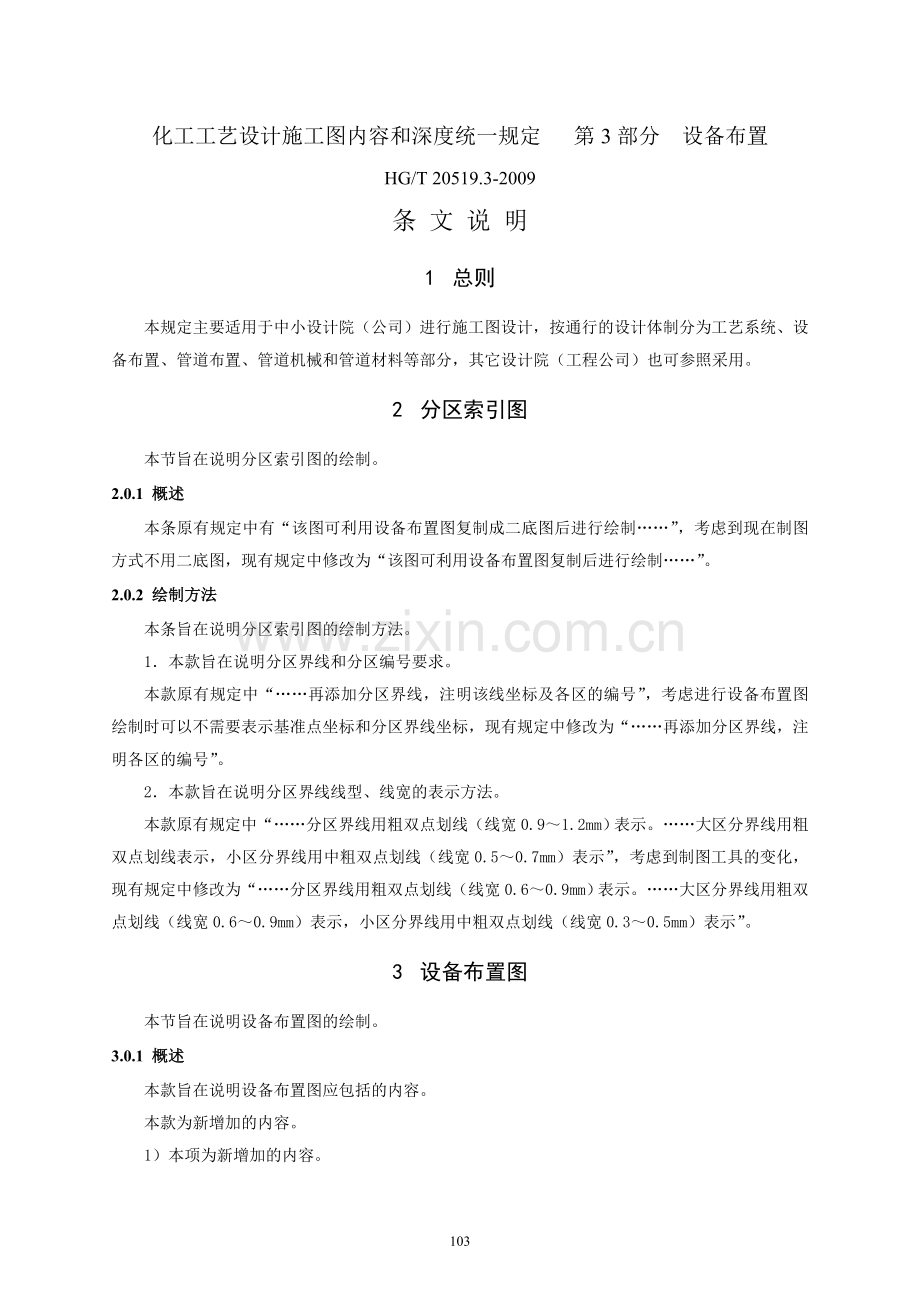

化工工艺设计施工图内容和深度统一规定 第3部分 设备布置
HG/T 20519.3-2009
条 文 说 明
1 总则
本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。
2 分区索引图
本节旨在说明分区索引图的绘制。
2.0.1 概述
本条原有规定中有“该图可利用设备布置图复制成二底图后进行绘制……”，考虑到现在制图方式不用二底图，现有规定中修改为“该图可利用设备布置图复制后进行绘制……”。
2.0.2 绘制方法
本条旨在说明分区索引图的绘制方法。
1．本款旨在说明分区界线和分区编号要求。
本款原有规定中“……再添加分区界线，注明该线坐标及各区的编号”，考虑进行设备布置图绘制时可以不需要表示基准点坐标和分区界线坐标，现有规定中修改为“……再添加分区界线，注明各区的编号”。
2．本款旨在说明分区界线线型、线宽的表示方法。
本款原有规定中“……分区界线用粗双点划线（线宽0.9～1.2mm）表示。……大区分界线用粗双点划线表示，小区分界线用中粗双点划线（线宽0.5～0.7mm）表示”，考虑到制图工具的变化，现有规定中修改为“……分区界线用粗双点划线（线宽0.6～0.9mm）表示。……大区分界线用粗双点划线（线宽0.6～0.9mm）表示，小区分界线用中粗双点划线（线宽0.3～0.5mm）表示”。
3 设备布置图
本节旨在说明设备布置图的绘制。
3.0.1 概述
本款旨在说明设备布置图应包括的内容。
本款为新增加的内容。
1）本项为新增加的内容。
2）本项为新增加的内容。
3）本项为新增加的内容。
4）本项为新增加的内容。
3.0.2 一般规定
本条旨在说明对绘制设备布置图所作的一般规定。
1. 本款原有规定中“……主要视装置的设备布置疏密情况而定”，考虑绘图比例大小选择的因素比较多，现有规定中修改为“主要视装置的设备布置疏密程度、界区的大小和规模而定”。
2. 本款原有规定中“××××设备布置图”，考虑标题栏中已经有设计子项一栏，图名中可以不再注明，现有规定中修改为“（××××）设备布置图”，采用括号表示括号内的内容可以省略。
3. 本款旨在说明设备布置图的编号方法。
现有规定中增加了“在标题栏中应注明本类图纸的总张数”，主要是考虑到设备布置图编号的唯一性，需要增加设备布置图总张数的标注。
4. 本款旨在说明绘制设备布置图时标高的表示方法。
本款为新增加的规定。对标高的基准采用“EL±0.000”的表示方式，旨在对标高的表示采用更直观的方式。
3.0.3 应遵循的设计规定
本条旨在说明绘制设备布置图时应遵循的设计规定。
取消原管道常用的缩写词的相关规定。因行业内英文缩写已另有单行本规定，本规定不再列出。
3.0.4 图面安排及视图要求
本条旨在说明绘制设备布置图时图面安排及视图要求。
1. 本款旨在说明设备布置图的视图表示形式。
本款原有规定中“设备布置图一般只绘平面图”，考虑图面表示清晰、准确的要求，只有平面图，难以形成装置设备布置整体的直观形式，所以应有一张表示装置整体的剖视图，现有规定中修改为“设备布置图绘制平面图和剖视图。剖视图中应有一张表示装置整体的剖视图”。
本款原有规定中“当平面图表示不清楚时，可绘制剖视图或局部剖视图”，现有规定中修改为“当平面图表示不清楚时，可绘制多张剖视图或局部剖视图”。
本款原有规定中“剖视符号规定用A—A、B—B、C——C、……大写英文字母表示”，考虑符号表示的多样化，现有规定中修改为“剖视符号规定用A—A、B—B、C——C、……大写英文字母或Ⅰ—Ⅰ、Ⅱ—Ⅱ、Ⅲ—Ⅲ、……数字形式表示”。
2. 本款旨在说明设备布置图的分项表示要求。
本款原有规定中“……在界区外侧标注坐标，以界区左下角为基准点，基准点坐标为N、E（或N、W），见下图。同时注出其相当于在总图上的坐标X、Y数值”，考虑进行设备布置图绘制时可以不需要表示基准点坐标和分区界线坐标，也可以不需要表示相当于在总图上的坐标X、Y数值，现有规定中删除了“在界区外侧标注坐标，以界区左下角为基准点，基准点坐标为N、E（或N、W），见下图。同时注出其相当于在总图上的坐标X、Y数值”。
本款旨在说明设备布置图的图面安排顺序和图形标注要求。
本款原有规定中“……并在图形下方注明“EL ×××.×××平面”等”，考虑标高的基准采用EL±0.000，现有规定中修改为“……并在图形下方注明“EL-×.×××平面”、“EL±0.000平面”、“EL +××.×××平面”或“×—×剖视”等。”
3.0.5 图面表示内容及尺寸标注
本条旨在说明绘制设备布置图时图面表示内容及尺寸标注。
1. 本款旨在说明设备布置图设备的平面定位尺寸的标注方法。
本项旨在说明设备的平面定位尺寸的基准线的选择。
本项原有规定中“……也可采用坐标系进行定位尺寸的标注”，考虑进行设备布置图绘制时可以不需要表示基准点坐标和在总图上的坐标系，现有规定中删除了“也可采用坐标系进行定位尺寸的标注”。
2. 本款旨在说明剖视图中的设备标高的表示要求。
本款为新增加的规定。
3. 本款旨在说明重型或超限设备吊装、装卸槽车的预留空地和空间的表示要求。
本款为新增加的规定。
4. 本款旨在说明地沟的表示要求。
本款为新增加的规定。
5. 本款旨在说明平台的表示要求。
本款为新增加的规定。
6. 本款旨在说明设备布置图上设备表的表示内容。
本款为新增加的规定。
3.0.6 图中附注
本条旨在说明绘制设备布置图时附注的内容。
1. 本款旨在说明剖视图号附注的表示。
本款原有规定中“立面图……”，考虑进行设备布置图不采用立面图的表示方式，现有规定中修改为“剖视图……”。
2. 本款旨在说明地面设计标高附注的表示。
本款原有规定中“……EL 100.000”，考虑地面设计标高的基准采用EL±0.000，现有规定中修改为“……EL±0.000”。
4 设备安装材料一览表
本节旨在说明设备安装材料一览表的编制。
本节原有规定为“设备地脚螺栓表”，考虑到“设备地脚螺栓”的表示内容比较固定，用“设备安装材料”表示的内容比较宽，现有规定中修改为“设备安装材料一览表”。
4.0.1 一般规定
本条旨在说明设备安装材料表的一般规定。
1. 本款旨在说明设备安装材料一览表的分项表示要求。
本款为新增加的内容。
2. 本款旨在说明设备安装材料一览表的表示内容
本款为新增加的内容。
3. 本款旨在说明设备安装材料一览表的填写排序。
本款原有规定为“填写顺序，按设备分类的英文字母及位号顺序填写”，考虑到与设备一览表的排序相对应，现有规定修改为“填写排序应按设备一览表中的设备位号顺序，一般可按设备位号的设备类别代号英文字母和同类设备顺序号中的先后顺序进行填写”。
4. 本款旨在说明土建已经预埋的填写要求。
本款为新增加的内容。
5. 本款旨在说明配套供应的地脚螺栓的表示内容。
本款原有规定为“凡土建未预埋的设备地脚螺栓，均需填写设备地脚螺栓表，但随设备配套供应的地脚螺栓，只填设备位号、数量，不填规格及其他，并在备注栏内注明“配套”二字”，考虑到设备地脚螺栓改为设备安装材料后内容的扩大，现有规定修改为“对于随设备配套供应的地脚螺栓，可以只填数量，不填规格和其他要求，但应在备注栏内注明“配套”二字”。
5 设备布置图上用的图例
本章旨在说明绘制设备布置图时用的图例。
原有规定中有“坐标原点”的图例，考虑进行设备布置图绘制时可以不需要表示基准点坐标和在总图上的坐标系，现有规定中删除了“坐标原点”的图例。
原有规定备注栏中有“剖面涂红色”的说明，考虑制图工具的变化，现有规定中修改为“剖面涂红色或填充灰色”。
本章新增加了“平台和平台标高”的图例。
新增加了“地沟坡度和标高”的图例。
