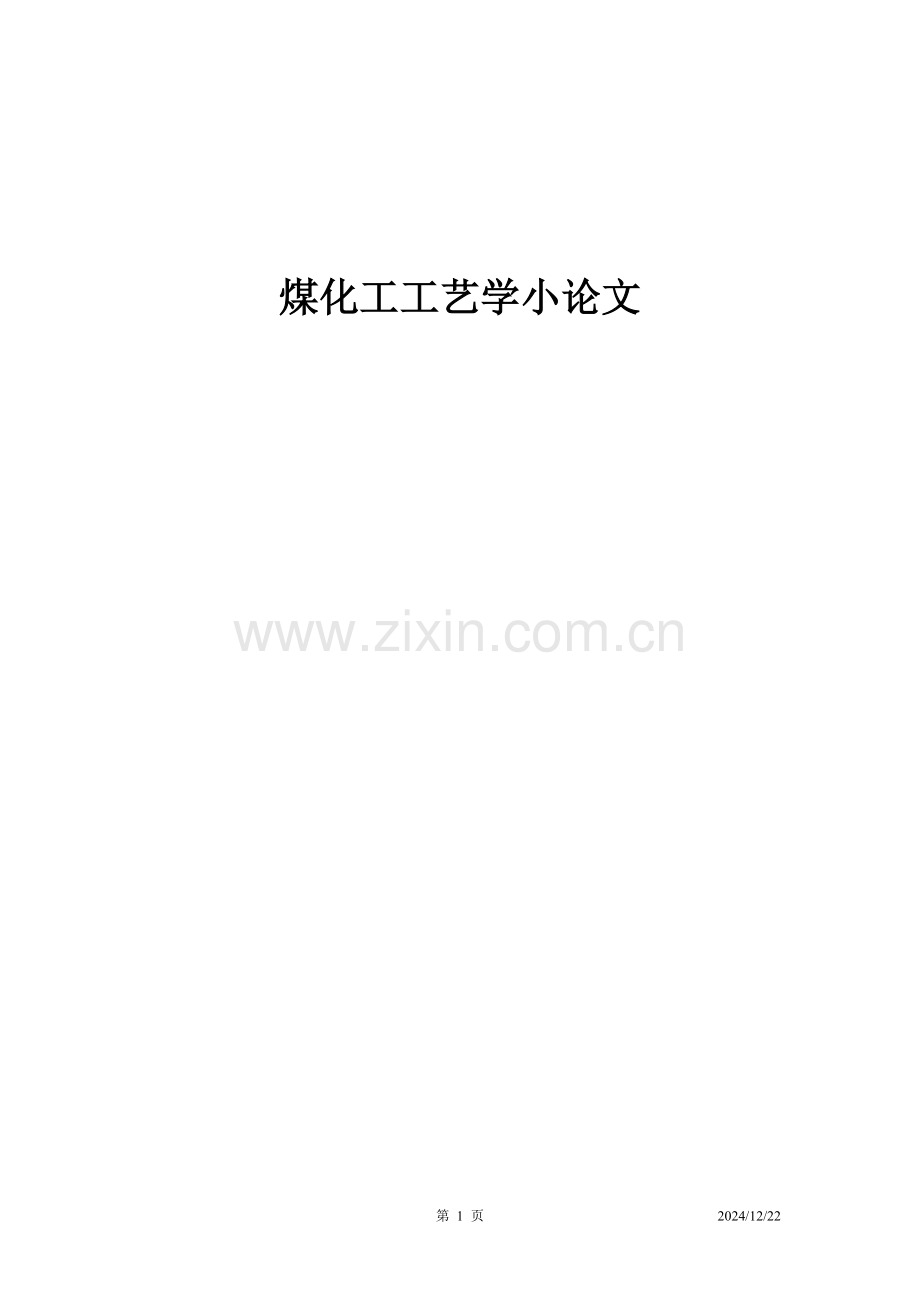

煤化工工艺学小论文.doc

煤化工工艺学小论文1.几种气流床气化法21.1 K-T气化法21.2 GSP粉煤气化法21.3 德士古（TEXACO）气化法21.4 Shell气化法22.SHELL气化法的详细说明22.1 煤种适应范围广32.2 干煤粉进料32.3 气化温度高32.4 氧耗低32.5 气化炉和合成气32.6 粗合成气激冷冷却32.7 飞灰32.8 熔渣和污水33.SHELL国内应用及前景44.结语4参考文献：4 浅谈Shell煤气化技术及其国内发展前景摘要：随着经济不断发展，能源在社会中的战略地位日益重要。煤气化技术也受到各国高度重视。煤气化技术是煤化工的关键技术，气流床气化代表了煤气化技术的发展方向。在能源结构基础上，介绍了常见的几种气流床煤气化技术，着重的阐述了Shell气化炉的工艺原理，技术特点及其发展趋势。关键词：煤气化法；Shell；前景我国是一个多煤少油的国家，煤炭资源丰富，原煤产量居世界第一位。在我国，煤炭是发电、化肥、甲醇等能源转化工业的主要原料和燃料，煤炭的生产和消费占一次能源构成的 75。然而人类对能源的需求快速增长，以化石燃料为代表的传统能源日趋枯竭，使得能源供应日益紧张。同时，能源利用过程中排放的污染物，如粉尘、二氧化硫、氮氧化合物、碳氢化合物、有毒金属化合物、温室气体等，正在急剧破坏地球的生态平衡和人类自身的生存环境。 化石燃料中煤的储量大、价格低廉、供应稳定，但直接燃煤带来的严重环境污染是一个不容忽视的问题。 因此，各国政府在考虑利用储量丰富的煤炭资源时，特别重视洁净煤技术的研究与开发工作。然而煤气化技术就是一种最洁净的煤炭综合利用技术,能够避免煤炭直接燃烧产生的污染,采用该技术主要是将煤炭转化为含有H2和CO的粗合成气,然后作为工业原料,最终加工成各种化工产品。因此，得到了广泛的发展。1.几种气流床气化法1.1 K-T气化法K-T气化法是一种常压粉煤（煤的粒度小于0.1mm）气化制合成气的方法，气化温度大于1300，熔融排渣，以氧和蒸汽为气化剂。气化效率69%-75%，碳转化率80%-98%，使用不同原料时，生成气的性质也不同。1.2 GSP粉煤气化法GSP粉煤气化法是一种干法进料的加压粉煤气化方法，气化温度在1350-1600之间，氧气及少量蒸汽为气化剂。气化效率90%，碳转化率99%。采用激冷工艺流程。1.3 德士古（TEXACO）气化法德士古（TEXACO）气化法是一种以水煤浆为进料的加压气流床气化工艺，气化温度大于1300，氧气为气化剂。1.4 Shell气化法Shell气化法属加压气流床粉煤气化，是以干煤粉进料，纯氧气做气化剂，液态排渣，以渣抗渣原理。火焰中心温度1600-2200，出炉煤气温度约为1400-1700。有效成分达90%以上，碳转化率高于99%。2.Shell气化法的详细说明2.1 煤种适应范围广 由于采用干煤粉进料和气流床气化，因而煤种的适应范围宽，原则上可以使用任何煤种，对煤的性质诸如活性、含水量、硫及灰分含量等适应性较强。2.2 干煤粉进料粉煤由常压给料仓经过升压后进入给料仓，其压力略高于气化炉，用N2或CO2输送到气化炉。2.3 气化温度高气化温度为 1 4001 600 ，压力为 3.04.0 MPa，碳转化率可以达到99%以上，产品气体相对洁净，CH4含量很少，高温气化不产生焦油、酚等物质，不污染环境，合成气质量好，有效气体（CO+H2）可以达到90%以上。2.4 氧耗低氧耗量与煤种有关，Shell工艺的氧耗相对较低，氧气用量可以减少15%25%，与之配套的空分装置规模相对小。不同的煤种氧耗比是不同的，因此用Shell工艺与其它气化工艺比较时，必须要用相同的煤种。2.5 气化炉和合成气Shell煤气化炉本身是一台膜式水冷壁反应器，无耐火砖衬里，安装在一个压力容器的内部。在这种模式水冷壁上保持强制的冷却水循环，吸收的热量用来生产中压蒸汽。合成气冷却器（SGC）属于水管型冷却器，里面含由1个过热器和2个中压蒸汽发生器。这样的结构特点使维护量少，运转周期长，无需备炉。气化炉的生产能力大，运行时的气化压力为3.04.0 MPa，投煤量达1 000-2700t/d。2.6 粗合成气激冷冷却为了避免飞灰凝固在膜式壁上，采用粗合成气经循环气体压缩机后对气化炉上部激冷冷却至900 左右，使得气体中夹带的灰渣液滴固化并冷却，从而形成一种非粘性的飞灰颗粒。2.7 飞灰从合成气冷却器出来的粗煤气进入袋式过滤器，进行回收飞灰，飞灰经收集并变压可返回循环利用。2.8 熔渣和污水气化炉高温排出的熔渣经激冷后成玻璃状颗粒，性质稳定，对环境影响较小。气化污水中含氰化物少，容易处理。然而，经过生产实践验证，Shell气化法还存在着一些典型的故障。合成气冷却器积灰、飞回陶瓷过滤器损坏、激冷段出裂纹、烧嘴头部烧坏等原因是限制合成气生产的主要原因。 随着技术的不断进步以及此方法的广泛应用，很多改进的方法也不断涌现，例如飞灰过滤器的优化、净化工艺的改换、用废热锅炉回收余热、点火烧嘴与开工烧嘴的应用等等。每一次改革都带来了很大的收益。3.Shell国内应用及前景从20世纪90年代以来，我国已经引进了大批Shell煤气化装备，例如湖北双坏化工集团有限公司、河南永城煤电有限公司、神华内蒙古煤制油有限公司、中石化等等。而且经过不断改造，已经成为了成功的典范。我国的煤炭储量极为丰富,在世界已探明的储量当中,我国的煤炭储量占到大约15%,而石油储量才占到27%左右。从现实条件来说,丰富的煤炭储量为无疑为煤制油、甲醇、二甲醚等煤化工产品提供了足够的原料。我国煤化工行业的发展提供了坚实的物质基础。发展煤化工符合我国国情和能源结构,我国煤化工行业必将经历一个更加迅猛而有序的发展,更多的企业和资金将投入到这个产业里来,煤化工的产品将凭借自身品质和低廉价格在相对高的油价下获得较大的市场竞争力,新型煤化工产业仍将有较大的盈利空间。我国煤化工产品的市场需求潜力巨大,预计10年内,煤化工在我国将发展成为一个很大的产业,煤化工行业未来发展前景广阔。而Shell又实现制合成气原料的多元化,降低生产成本,提高原料利用率,建设资源节约型和环境友好型企业,提供了一种先进适用的现代洁净煤气化技术。因此，前景一定会更好。4.结语Shell煤气化技术进入中国已近10年,随着其工艺技术的完善、运转经验的积累和操作水平的提高,目前大多数装置已能实现长周期稳定运行。但是不足依然存在，新的问题也在不断萌生，无论怎样相信在不久的将来，通过国人的不懈努力、技术创新，一定会将所有问题一一攻克，让Shell创造更大的利益参考文献：1 唐宏青. Shell 煤气化工艺的评述和改进意见J. 煤化工, 2005,6.2 汪家铭. Shell煤气化技术在国内的应用概况及发展前景J.煤质技术，2009,34(4). 3 郭明波，代彩玲，马颖韬. Shell煤气化工艺特点及存在问题J.煤化工，2011,34(2).4 张国民，曹会敏，耿恒聚.Shell 煤气化工艺飞灰过滤器的优化设计与应用J.化学工程与设备，2010,(10).5 陈春洪.Shell 煤气化装置检修的几点总结J.化学工程与设备，2009,(9).6 刘 兵,巴淑丽.浅谈Shell煤气化技术J.化工技术与开发，2011,40(3).7 郭树才.煤化工工艺学M.化学工业出版社，2006:198 - 211.第 5 页2024/12/22
