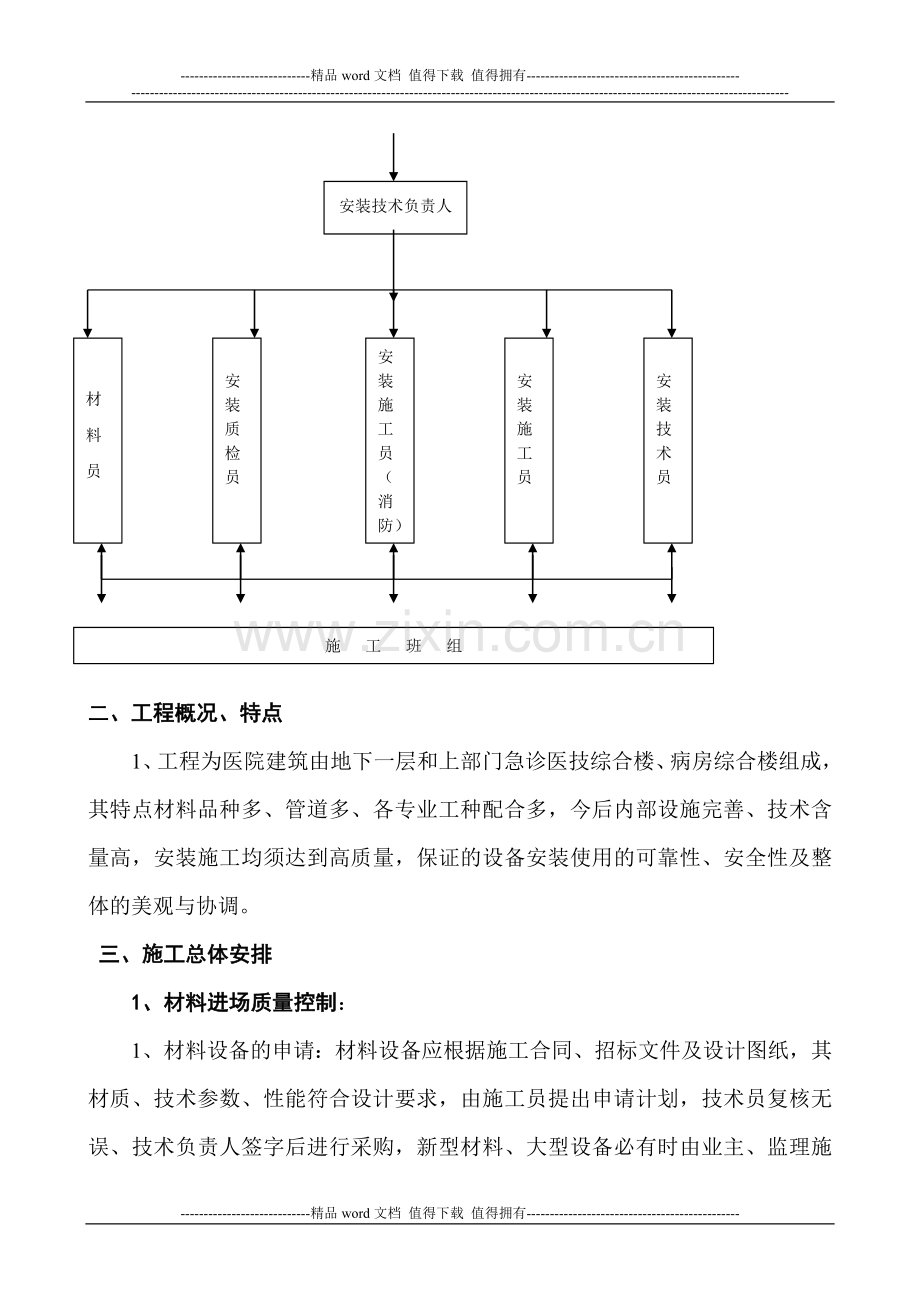

-精品word文档 值得下载 值得拥有-本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】安装工程施工方案一、.施工管理机构图如下：项目经理安装技术负责人安装施工员（消防）安装质检员安装施工员安装技术员材料员 施 工 班 组二、工程概况、特点1、工程为医院建筑由地下一层和上部门急诊医技综合楼、病房综合楼组成，其特点材料品种多、管道多、各专业工种配合多，今后内部设施完善、技术含量高，安装施工均须达到高质量，保证的设备安装使用的可靠性、安全性及整体的美观与协调。 三、施工总体安排1、材料进场质量控制：1、材料设备的申请：材料设备应根据施工合同、招标文件及设计图纸，其材质、技术参数、性能符合设计要求，由施工员提出申请计划，技术员复核无误、技术负责人签字后进行采购，新型材料、大型设备必有时由业主、监理施工单位三方实地查看确定。2：材料质量控制：材料进场检查是否有合格证、检测报告等证明材料、检查各项参数是否符合设计要求，不合格的不予进场，主要材料、设备先送样检测合格后再订货，已进场的材料设备需报验合格后进行使用。3、施工质量控制1)技术、质量管理施工前认真熟悉图纸（设计说明尤为重要），施工中各道工序遵循以下流程：管理人员熟悉、理解图纸对班组技术交底现场施工施工过程监督班组自检项目部自检报监理单位验收、合格后进入下一道工序施工。2）、施工过程重点控制（电气）：a、暗配管是本工程重点之一，只有暗埋管做得好，安装才能做得好。因本工程系统多，配管量大，暗配管多。所用的导管有焊接钢管、镀锌钢管、JDG导管，每个品种的连接安装方式均不同，同时应紧密配合监理单位及甲方做好暗埋部分的隐蔽工程验收工作。b、防雷接地：是今后整个建筑物、设备及人身安全的重要保障，从基础至屋面每道工序严格把关，从明的到暗的，特别注意镀锌钢管连接处用4mm平方铜线跨接、JDG管管件处紧定螺帽要拧断、焊接钢管连接套管满焊，总之所用金属导管要连成一个通电的导体与接地网连通，电阻值小于1。C、电线、电缆施工：安装前进行绝缘电阻测试合格后进行安装，相序颜色不能混乱，黄绿红为ABC相、零线为蓝色、接地线为双色，电缆起始端及中间隔50米处需挂电缆标识牌，电缆排列整齐、绑扎牢固，施工完成再次进行绝缘电阻测试，合格后接入配电箱、柜及设备。d、配电箱、开关、插座、灯具：安装高度成排一致，配电箱、柜内线路整齐、回路标示清楚齐全并挂接线图。3、施工过程重点控制（给排水）a、主体结构施工时预留好管道孔洞，避免以后二次开孔。b、各类给水管道施工中应根据现场施工进度情况进行管道严密性实验，以分处、分段、先暗的后明的进行，合格后交于其他工种施工，最后分层、分系统再进行严密性实验。C、各类排水管道在施工中需要提前隐蔽的，做好灌水实验合格后方可隐蔽，雨水、废水、污水不能混接，注意的是存水弯的水封高度不能低于50mm，靠重力雨水排水管位于外墙的必须安装雨水斗，位于室内的不宜安装雨水斗，防止雨量过大排水不及而溅出，安装如图： 裙楼部分雨水采用虹吸排水雨水系统，系统安装由厂家专业队伍安装施工。4、洁具安装：洁具采用节水型，感应冲水，考虑到医院人员密集、人员素质参差不齐，公共卫生间的蹲便器采用脚踏式冲水。5、施工中各工种配合a、医院工程由于工种、管道、桥架多，合理的布局管道对装修吊顶的高度、管道的维护有着重要的作用，管道排列按小管让大管、压力管让无压力管、冷水管让热水管、保温管在上无保温管在下、桥架在上管道在下等，合理留出检修、操作空间，总之安装前先画出安装图再施工。四、六、竣工验收：交工验收程序：1）认真做好交工验收前的准备工作：a、抓好收尾工作，排好收尾项目，逐个完成。b、抓好调试方案c、组织好清扫，试电，调试，试运转工作。2）验收档案资料齐全。3）交工检查。4）工程交接。、0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54-精品word文档 值得下载 值得拥有-
