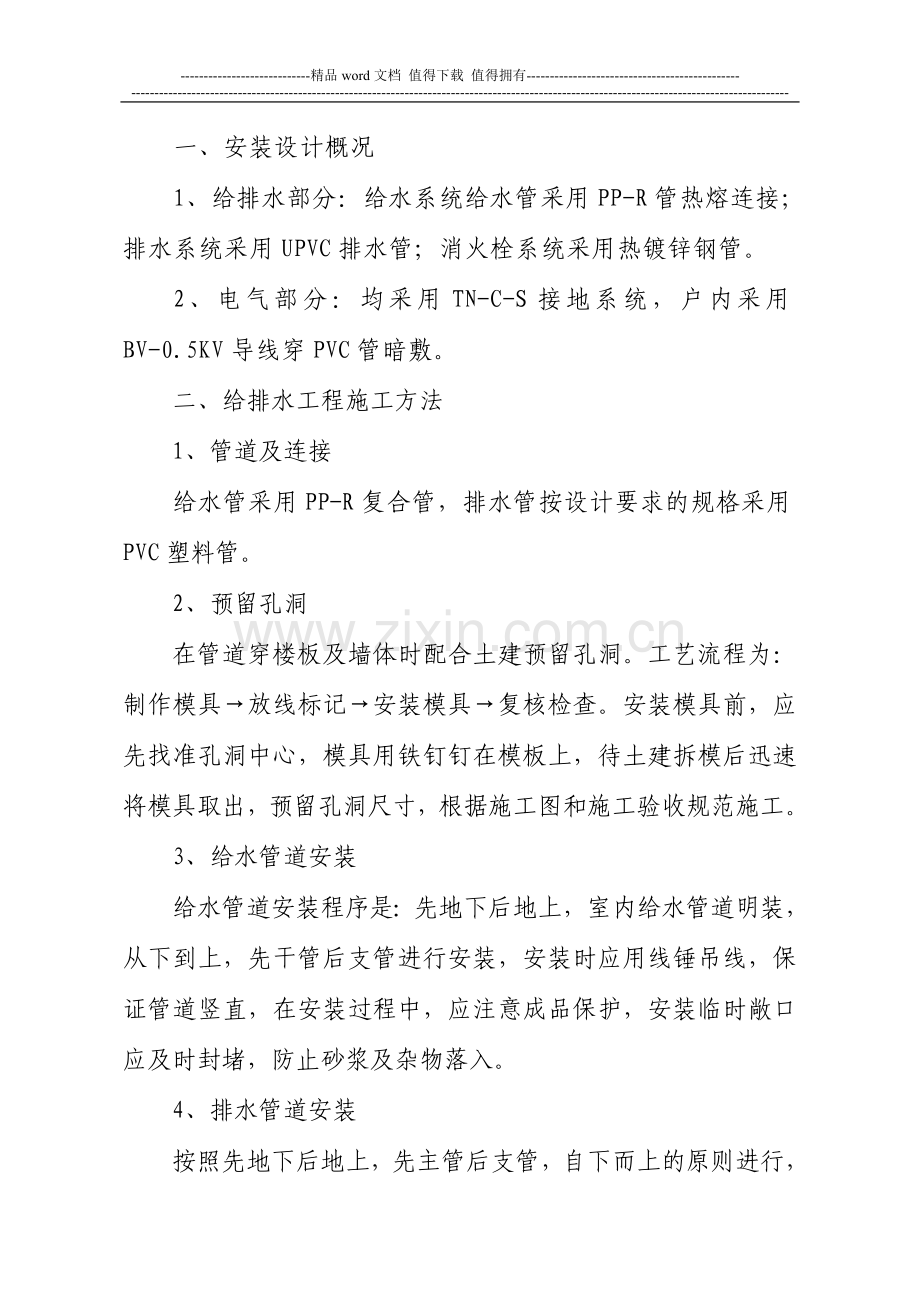

一、安装设计概况
1、给排水部分：给水系统给水管采用PP-R管热熔连接；排水系统采用UPVC排水管；消火栓系统采用热镀锌钢管。
2、电气部分：均采用TN-C-S接地系统，户内采用BV-0.5KV导线穿PVC管暗敷。
二、给排水工程施工方法
1、管道及连接
给水管采用PP-R复合管，排水管按设计要求的规格采用PVC塑料管。
2、预留孔洞
在管道穿楼板及墙体时配合土建预留孔洞。工艺流程为：制作模具→放线标记→安装模具→复核检查。安装模具前，应先找准孔洞中心，模具用铁钉钉在模板上，待土建拆模后迅速将模具取出，预留孔洞尺寸，根据施工图和施工验收规范施工。
3、给水管道安装
给水管道安装程序是：先地下后地上，室内给水管道明装，从下到上，先干管后支管进行安装，安装时应用线锤吊线，保证管道竖直，在安装过程中，应注意成品保护，安装临时敞口应及时封堵，防止砂浆及杂物落入。
4、排水管道安装

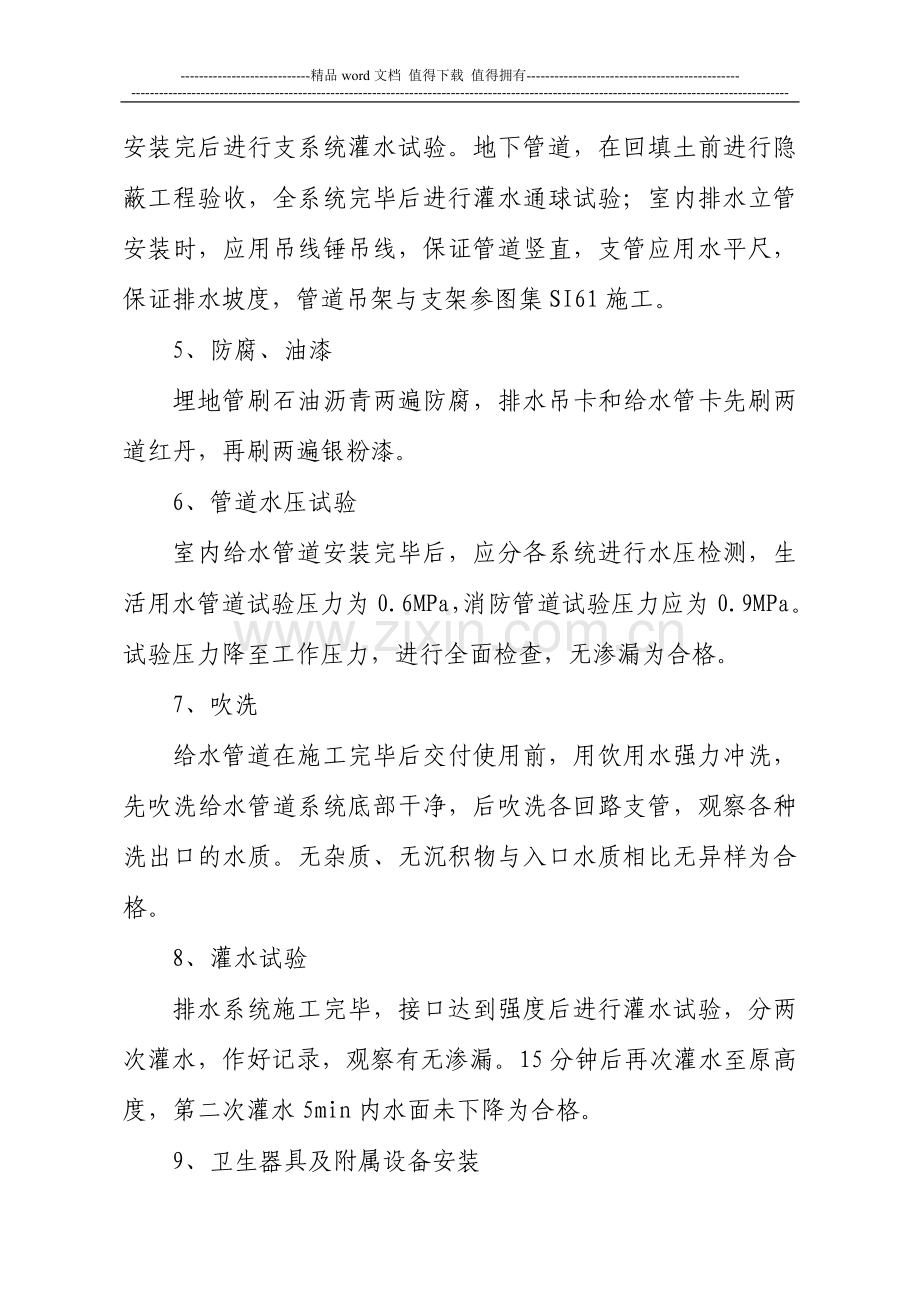

按照先地下后地上，先主管后支管，自下而上的原则进行，安装完后进行支系统灌水试验。地下管道，在回填土前进行隐蔽工程验收，全系统完毕后进行灌水通球试验；室内排水立管安装时，应用吊线锤吊线，保证管道竖直，支管应用水平尺，保证排水坡度，管道吊架与支架参图集SI61施工。
5、防腐、油漆
埋地管刷石油沥青两遍防腐，排水吊卡和给水管卡先刷两道红丹，再刷两遍银粉漆。
6、管道水压试验
室内给水管道安装完毕后，应分各系统进行水压检测，生活用水管道试验压力为0.6MPa，消防管道试验压力应为0.9MPa。试验压力降至工作压力，进行全面检查，无渗漏为合格。
7、吹洗
给水管道在施工完毕后交付使用前，用饮用水强力冲洗，先吹洗给水管道系统底部干净，后吹洗各回路支管，观察各种洗出口的水质。无杂质、无沉积物与入口水质相比无异样为合格。
8、灌水试验
排水系统施工完毕，接口达到强度后进行灌水试验，分两次灌水，作好记录，观察有无渗漏。15分钟后再次灌水至原高度，第二次灌水5min内水面未下降为合格。
9、卫生器具及附属设备安装
画出水平线，管道毛坯安装时，正确检查预留孔的尺寸，使卫生洁具的镶接质量有可靠的保证。
卫生洁具吸水、排水必须严密、牢固，以免渗漏。安装完毕后要求逐一做盛水试验，确保安装质量，同时做好卫生洁具的成品保护。
三、电气工程施工方法
1、暗管敷设
确定位置（配电箱、灯具开关插座接线盒等）
配管加工（弯曲、切割）
暗管敷设（预埋穿线管道），将管与盒连接后，整体固定起来。
土建模板安装后，根据施工图尺寸定位放线，尽量使用预制加工。
暗管敷设应与土建密切配合，电线管沿最近线路敷设，并减少弯曲，敷设完后管口应加塑管封口。
墙体配管：由现场施工人员按施工图定位放线，由墙体砌筑逐步预埋。
2、接地预埋
本工程避雷接地利用建筑物构造柱主筋引下。施工中做好焊接，并作好隐蔽记录。按有关图集做好测试点装置。埋地部分要求先自检电阻达到设计要求再隐蔽，否则要加插角钢直至电阻小于4Ω为止。室内插座的重复接地应与接地体连接起来。
3、配线配管
管内穿线在地面工程结束后进行，在穿线前将管内积水、杂物清除干净，同时穿入引线铁丝。
4、配电箱安装
配电箱安装前要进行开箱检查，要求建设单位、现场监理共同参加，并做好记录。
安装时，要按施工图固定的标高位置吊线，要做好横平竖直，表面平整，其垂直偏差不应小于3mm，箱内接线正确，箱四周无空隙，并做防锈漆两遍，连接应牢固可靠，所配线端应标明回路编号，并要求检测和单位调试。
安装完毕后，要求有防潮、防水、防尘和防污染措施，确保完好无损。
5、灯具、开关、插座及其成品安装
灯具安装必须在装修全部完成后进行，各条支路由万用表电阻检测合格后，方可进行通电测试。
开关、插座必须在装修后完成，开关应上开下关，插座接线必须左零、右相、中地线，同时注意安装位置、平整度和标高。
6、电气系统调试
首先检查进户线是否三相四线制电源，然后断开各层分配电箱电源进行检测，合格后方可进行分支、回路检测。
合上分配电箱电源，层层单条回路逐步调无误后，最后按送电运行方案和程序进行运行。
四、质量保证措施
1、施工前项目部组织技术负责人、水电班技术员认真进行图纸会审，领会设计意图，若图纸中有水电与土建之间的矛盾或不完善的地方，应尽快提出，请设计解决，严禁糊涂施工。
2、水电安装人员要求持证上岗，并经常进行技术培训，熟悉水电安装规范内容。
3、施工前由技术负责人、班组长向水电安装工做好技术交底，并严格按事先确定的施工工艺流程和规范要求进行施工。施工中发现问题及时会诊，提出解决办法。
4、加强水电材料的检查验收标准，凡无“三证”产品材料，严禁使用，保证材料质量达到国家标准。
5、认真熟悉图纸设计变更，注意各种预埋件、中心线、标高位置的准确，在浇砼前认真检查有无遗漏，安装是否牢固。
6、在梁柱里配管，因施工过程中有各种机具插入砼中搅拌，易把PVC管折断撞裂，使水泥浆流入管内，将管子堵塞不能穿线，因此必须用定位器或增加PVC管与钢筋间的固定点等措施加以防止。
7、在施工中，暗配要求管线求短，减少弯曲，节省费用保证管敷后不露出抹灰层，防止锈蚀造成抹灰面脱落，影响工程质量，管子的保护层厚度不小于15mm。
8、为提高管内配线可靠性，防止穿线磨破绝缘层，穿线时要在管口增加保护胶封，保护线要可靠，严禁在管内接线。
9、灯具固定应牢固可靠，每个灯具固定用的螺钉或螺栓不应少于2个，当绝缘板直径为75mm及以下时，可采用1个螺钉或螺栓固定，严禁用木楔。
10、屋面避雷带要双面焊接，搭接不少于6cm，引下线四根主筋要焊接牢固，搭接长度大于10cm，距地500mm做测试点，接地电阻小于4Ω。
五、安全保证措施
1、组织安装人员认真学习法规，提高施工人员的安全意识，使施工人员牢固树立“安全为了生产，生产必须安全”的思想。
2、安排施工任务的同时，必须首先进行安全交底，按照安全操作堆积用各项安全规定的要求进行施工，安全交底应有书面资料，并有交接人的签字。
