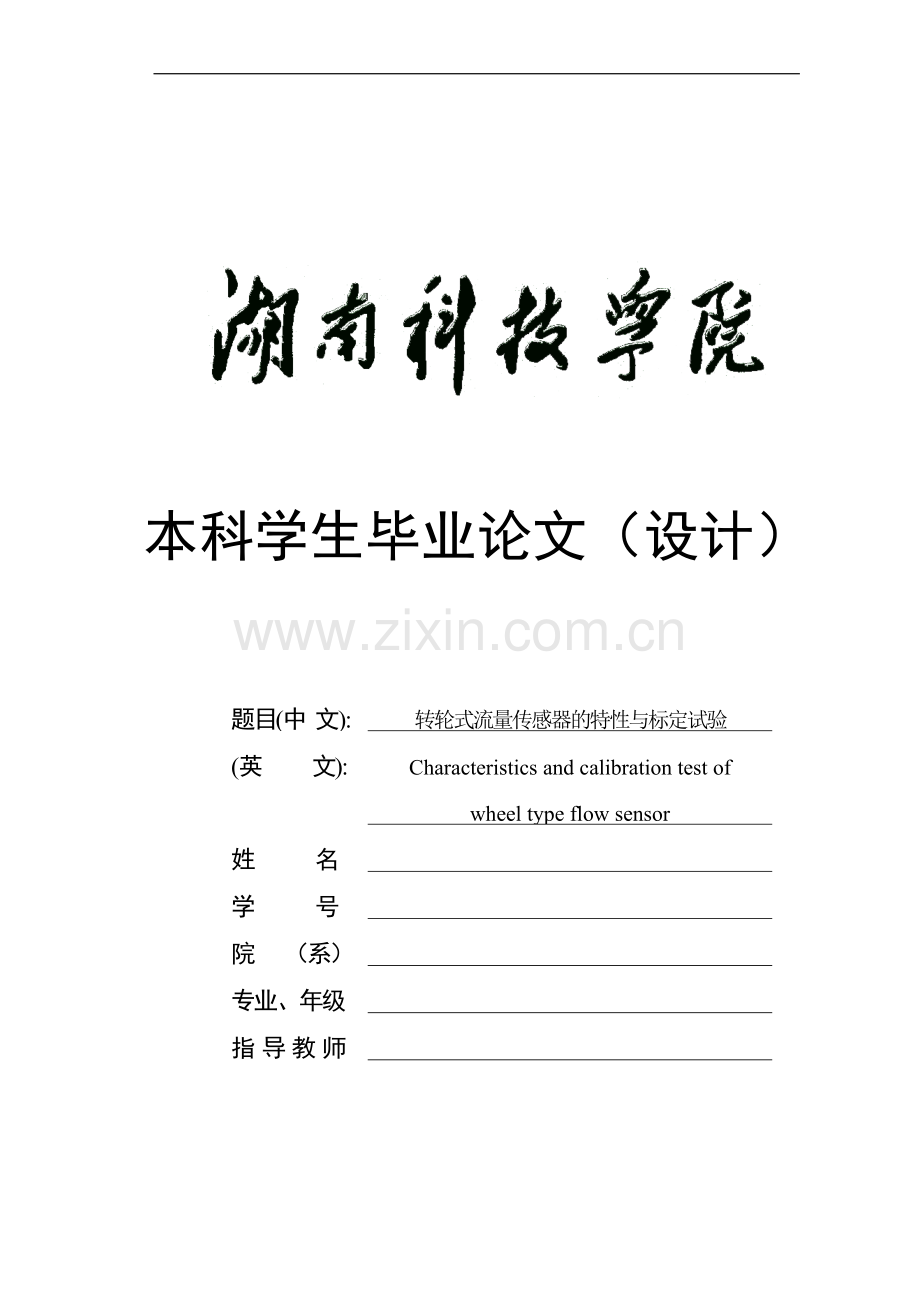

本科学生毕业论文（设计）

题目(中 文):
转轮式流量传感器的特性与标定试验
(英 文):
Characteristics and calibration test of
wheel type flow sensor
姓 名

学 号

院 （系）

专业、年级

指导教师

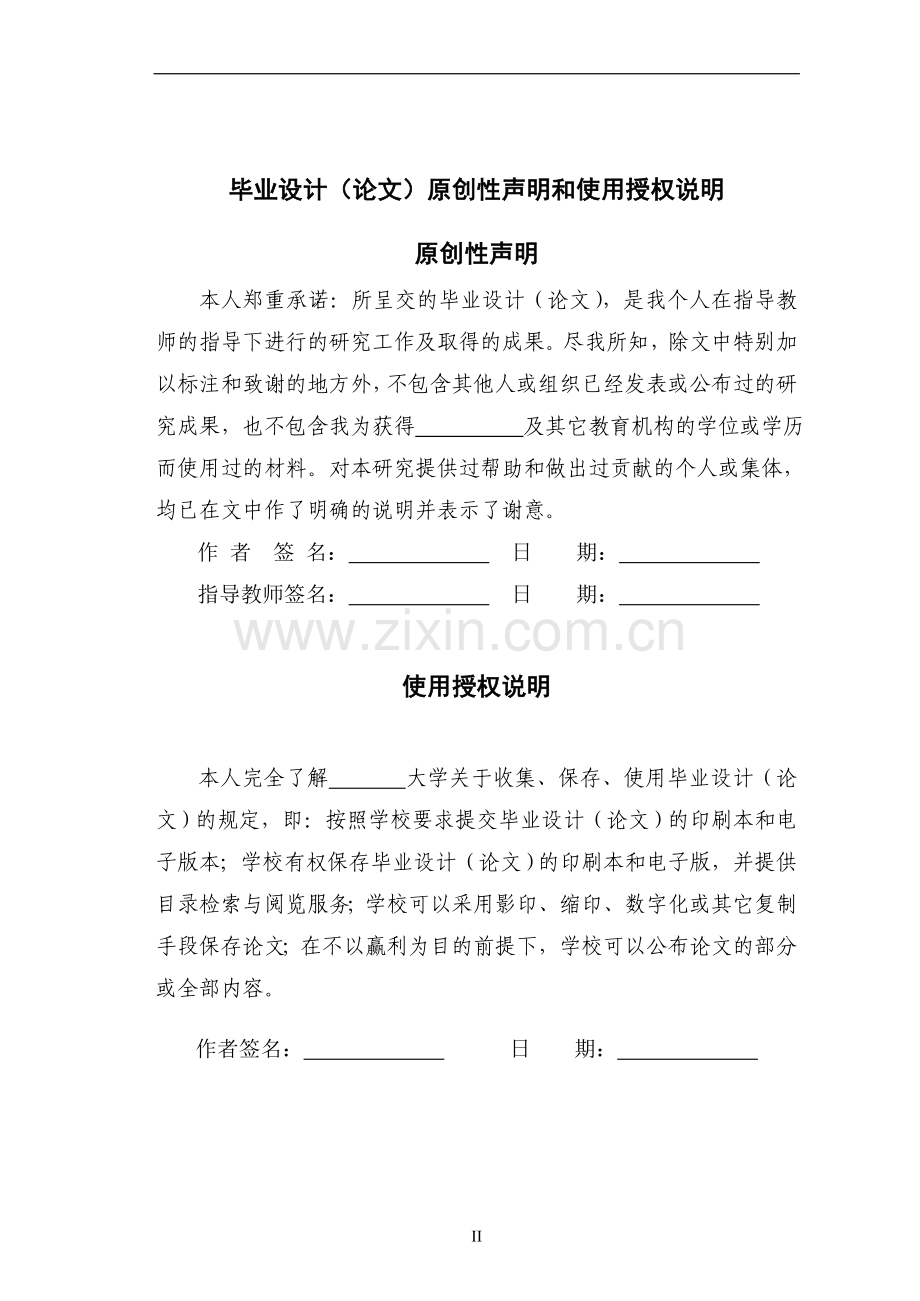

毕业设计（论文）原创性声明和使用授权说明

原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作 者 签 名：　　 　 　　日　 期：　　 　 　　
指导教师签名：　　 　 　　 日　　期：　　 　 　　

使用授权说明

本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：　　 　 　　 日　 期：　　 　 　　
湖南科技学院本科毕业论文（设计）诚信声明

本人郑重声明：所呈交的本科毕业论文（设计），是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本人完全意识到本声明的法律结果由本人承担。

本科毕业论文（设计）作者签名：
二○一○年 月 日

27

毕业论文（设计）任务书

课题名称：
转轮式流量传感器的特性与标定试验
学生姓名：
龙晓辉
系 别：
电子工程系
专 业：
电子信息工程
指导教师：
刘志壮

2009 年 11 月 30 日

湖南科技学院本科毕业论文（设计）任务书
1、主题词、关键词：
流量传感器、流量测量、ARM、FPGA，软件滤波
2、毕业论文（设计）内容要求：
本论文研究转轮式流量传感器的特性与标定。论文的主要内容包括：
(1)对比几种转轮式流量传感器的特性的特性测量方案，并对其测量原理及优缺点进行分析。
(2)依据上述优缺点的分析，提出一种结构简单、精度高、基于FPGA加ARM7的测量方案。
(3)检测方案的具体实现，采用光隔离，并用FPGA采集数据，32位CPU处理数据。完成整个设计的硬件部分。
（4）FPGA与CPU程序编写。
（5）对整个设计进行实验测试，处理及分析实验数据，误差分析等，得出它的特性及标定。
（6）分析该设计方案的不足及如何改进。

3、文献查阅指引：
1）从学校图书馆网页上中国期刊网，检索相应关键词，查找相关资料；
2）通过百度查找关键词，搜索相关资料；
3）通过googol查找相关资料。

4、毕业论文（设计）进度安排：
1）2009年10月中上旬查找资料；
2）2009年12月下旬写好开题报告；
3）2010年3月设计发硬件电路；
4）2010年4月完成毕业论文；
5）2010年5月完成论文答辩。

教研室意见：

负责人签名：
注：本任务书一式三份，由指导教师填写，经教研室审批后一份下达给学生，一份交指导教师，一份留系里存档。
湖南科技学院本科毕业论文（设计）开题报告书
论文（设计）题目
转轮式流量传感器的特性与标定试验
作 者 姓 名
龙晓辉
所属系、专业、年级
电子工程系 电子信息工程专业 2006年级
指导教师姓名、职称
刘志壮
预计字数
10000
开题日期
2009.12.28
选题的根据：1）说明本选题的理论、实际意义
2）综述国内外有关本选题的研究动态和自己的见解
电热毯作为一种经济实用的床上取暖器材，已经在世界各地广泛使用。目前，日本、韩国、美国等国家的电热毯已经采用自动控温和异常超温安全保护技术，而我国的电热毯还是采用整流二极管调功输出。这种调功输出技术，虽具有基本的电气绝缘和加热功能，但不具有调温和温度自动控制功能，也不具备异常超温安全保护功能。 现国内使用的两档调温电热毯会出现由于电热线局部断丝打火，或者局部绕线过密，或者用户折叠使用等引起电热毯局部烧坏，甚至引起床上起火燃烧的不安全事故。要避免这些事故，必须从电热毯温度控制方面进行改造。在这种思路指导下，研制电热毯温度自动控制系统。

请按照我发给你的开题报告模板所提的要点来写.

主要内容：
电热毯温度自动控制系统应用了成熟的集成电路技术,采用了双层螺旋线结构,实现了可靠的高精度闭环自动控制和可靠的异常超温安全保护.
研究方法：
1.理论推导法:
2.仿真法:
3.实验法

完成期限和采取的主要措施：
完成期限：2009年4月24日完成论文。
主要措施：严格遵照《湖南科技学院毕业论文(设计)工作管理办法》的指示精神，结合个人的实际情况，我完成这项设计所采取的主要措施有两条：一是密切联系。联系本组设计成员及毕业设计指导师，寻求有关毕业设计信息，确定设计课题方向与设计内容；二是虚心学习。利用课余时间到图书馆和网络上查阅资料，并虚心向老师请教和同学进行学习交流，保障毕业设计的顺利完成。

主要参考资料：
[1] 阎石。 数字电子技术基础[M] 。北京： 高等教育出版社（第四版）,1998。
[2] 梁廷贵。 现代集成电路使用手册[M] 。 北京: 科学技术出版社,2002。
[3]扬素行。模拟电子技术基础简明教程[M]。北京：高等教育出版社（第二版）,2004。

指导教师意见：

指导教师签名：

教研室意见：

签 名： 年 月 日

开 题 报 告 会 纪 要
时间

地点

与
会
人
员
姓 名
职务（职称）
姓 名
职务（职称）
姓 名
职务（职称）

会议记录摘要：

会议主持人：
记 录 人：
　年　 月 日
指导小组意见

负责人签名：
年 月 日
系部 意 见

负责人签名：
年 月 日
注：此表由学生本人填写，一式三份，一份留系里存档，指导老师和本人各保存一份
湖南科技学院毕业论文（设计）中期检查表
毕业论文（设计）题 目
（宋体四号居中）
学生姓名

学 号

系 别
物理与电子工程
专 业
电子信息工程
指导教师
刘志壮
检查日期

指导教师检查情况记载及修改意见：

1） 摘要请从研究意义，方法和手段，结论与结果三个方面写；

2）系统设计部分,FPGA和ARM7 主要介绍他们的功能就行了，不要过细说明；

3）工作原理部分补充一个原理图，介绍一下流量检测原理；

4）参考文献补充部分外文资料，格式请按要求写。

签名：
注：此表用于指导教师在学生毕业论文（设计）初稿完成后对学生执行任务书情况进行中期检查时用，由指导教师填写。
湖南科技学院毕业设计（论文）指导过程记录表

毕业论文(设计)题目
（宋体五号居中）
学生姓名

学号

专业班级

指导教师

职称

系（教研室）

指导过程记录
指导内容
记录(一)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录(二)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录（三)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录(四)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导过程记录
指导内容
记录(五)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录(六)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录(七)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
指导内容
记录(八)

学 生 签 名： 200 年 月 日
指导教师签名： 200 年 月 日
答辩小组组长意见
(对情况是否属实做出意见)

组长(签名)： 200 年 月 日
注：本表与毕业论文一起装订存档。
湖南科技学院本科毕业论文（设计）评审表
论文题目
（楷体_GB2312 小四号字体）
作者姓名

所属系、专业、年级
物理与电子工程 系 电子信息工程 专业 2005年级
指导教师
姓名、职称

字 数

定稿日期
2009.4.25

中

文

摘

要

字体：楷体_GB2312小四， （中文摘要以300—500字为宜）。行距固定值14磅，行距可以适当调整，总之中文摘要、英文摘要要保持在1页上面。

关键词
（3-5个）

英

文

摘

要

字体要求：Times New Roman 字体小四，行距固定值14磅，行距可以适当调整，总之中英摘要、英文摘要要保持在1页上面。
关键词
(3-5个)

指导教师评定成绩
评审基元
评审要素
评审内涵
满分
指导教师
实评分
选题质量25%
目的明确
符合要求
选题符合专业培养目标，体现学科、专业特点和教学计划的基本要求，达到毕业论文（设计）综合训练的目的。
10

理论意义或
实际价值
符合本学科的理论发展，有一定的学术意义；对经济建设和社会发展的应用性研究中的某个理论或方法问题进行研究，具有一定的实际价值。
10

选题恰当
题目规模适当，难易度适中；有一定的科学性。
5

能力水平40%
查阅文献
资料能力
能独立查阅相关文献资料，归纳总结本论文所涉及的有关研究状况及成果。
10

综合运用
知识能力
能运用所学专业知识阐述问题；能对查阅的资料进行整理和运用；能对其科学论点进行论证。
10

研究方案的
设计能力
整体思路清晰；研究方案合理可行。
5

研究方法和手段的运用能力
能运用本学科常规研究方法及相关研究手段（如计算机、实验仪器设备等）进行实验、实践并加工处理、总结信息。
10

外文应用
能力
能阅读、翻译一定量的本专业外文资料、外文摘要和外文参考书目（特殊专业除外）体现一定的外语水平。
5

论文质量35%
文题相符
较好地完成论文选题的目的要求。
5

写作水平
论点鲜明；论据充分；条理清晰；语言流畅。
15

写作规范
符合学术论文的基本要求。用语、格式、图表、数据、量和单位、各种资料引用规范化、符合标准。
10

论文篇幅
10000字左右。
5

实评总分 成绩等级

指导教师评审意见：

指导教师签名：
说明：评定成绩分为优秀、良好、中等、及格、不及格五个等级，实评总分90—100分记为优秀，80—89分记为良好，70—79分记为中等，60—69分记为及格，60分以下记为不及格。
评阅教师评定成绩
评审基元
评审要素
评审内涵
满分
评阅教师
实评分
选题质量25%
目的明确
符合要求
选题符合专业培养目标，体现学科、专业特点和教学计划的基本要求，达到毕业论文（设计）综合训练的目的。
10

理论意义或
实际价值
符合本学科的理论发展，有一定的学术意义；对经济建设和社会发展的应用性研究中的某个理论或方法问题进行研究，具有一定的实际价值。
10

选题恰当
题目规模适当，难易度适中；有一定的科学性。
5

能力水平40%
查阅文献
资料能力
能独立查阅相关文献资料，归纳总结本论文所涉及的有关研究状况及成果。
10

综合运用
知识能力
能运用所学专业知识阐述问题；能对查阅的资料进行整理和运用；能对其科学论点进行论证。
10

研究方案的
设计能力
整体思路清晰；研究方案合理可行。
5

研究方法和手段的运用能力
能运用本学科常规研究方法及相关研究手段（如计算机、实验仪器设备等）进行实验、实践并加工处理、总结信息。
10

外文应用
能力
能阅读、翻译一定量的本专业外文资料、外文摘要和外文参考书目（特殊专业除外）体现一定的外语水平。
5

论文质量35%
文题相符
较好地完成论文选题的目的要求。
5

写作水平
论点鲜明；论据充分；条理清晰；语言流畅。
15

写作规范
符合学术论文的基本要求。用语、格式、图表、数据、量和单位、各种资料引用规范化、符合标准。
10

论文篇幅
10000字左右。
5

实评总分 成绩等级

评阅教师评审意见：

评阅教师签名：
说明：评定成绩分为优秀、良好、中等、及格、不及格五个等级，实评总分90—100分记为优秀，80—89分记为良好，70—79分记为中等，60—69分记为及格，60分以下记为不及格。
湖南科技学院本科毕业论文（设计）答辩记录表
论文题目
（宋体五号）
作者姓名

所属系、专业、年级
电子工程系 电子信息工程专业 2005年级
指导教师
姓名、职称

答 辩 会 纪 要
时间

地点

答
辩
小
组
成
员
姓 名
职务（职称）
姓 名
职务（职称）
姓 名
职务（职称）

答辩中提出的主要问题及回答的简要情况记录：

会议主持人：
记 录 人：
年 月 日

答
辩
小
组
意
见

评语：

评定等级：
负责人（签名）： 年 月 日

系
学
位
委
员
会
意
见

评语：

论文（设计）最终评定等级：
负责人（签名）： 系部（公章） 年 月 日

校
学
位
委
员
会
意
见

评语：

评定等级：
负责人（签名）： 年 月 日

目 录
1 绪论 1
1.1 流量测量的意义 1
1.2 流量测量的研究现状 1
1.2.1 我国动态流量测量研究现状 1
1.2.2 流量传感器的类型 2
2 硬件的设计 3
2.1 系统框图 3
2.2 转轮式流量传感器的结构及原理 5
2.2.1 转轮式流量传感器的结构 5
2.2.2 转轮式流量传感器的工作原理 6
2.3 测量原理 6
2.3.1 测量原理 6
2.3.2 测量方案 6
2.4 光电隔离电路 7
2.5 显示和按键电路 7
2.6 输出控制电路 9
2.7 储与通信电路 10
2.7.1 存储模块 10
2.7.2 通信模块 10
2.8 电源电路 11
3 软件的设计 13
3.1 程序流程图 13
3.1.1 FPGA程序流程 13
3.1.2 CPU程序流程 13
3.2 软件环境 14
3.2.1 FPGA软件环境 14
3.2.2 CPU软件环境 14
4 实验与标定 16
4.1 实验装置 16
4.2 实验方法 16
4.3 实验结果和误差分析 16
4.3.1 实验结果 16
4.3.2 误差分析 17
结论（用四号黑体） 18
参考文献 19
附录A: 20
致 谢 21

插图索引
图1 系统方框图 7
图2 转轮式流量传感器 9
图3 流量传感器的接线图 10
图4 光电耦合电路 11
图5 数码管显示电路 12
图6 按键扫描电路 13
图7 输出控制电路 14
图8 EEPROM存储电路 14
图9 485通信电路 15
图10 系统电源电路 16
图11 FPGA程序流程图 17
图12 CPU程序流程图 18
图13 实验装置图 20
图14 传感器实物图 24

转轮式流量传感器的特性与标定试验

摘 要

流量检测在工业、农业、医药等多领域应用广泛。本文主要对一种基于转轮式新型流量传感器的特性进行测试与精度进行标定。测试方法采用时间质量法，………..该方法（过程）将流量传感器输出的信号通过光隅隔离电路，再同FPGA 进行高精度的采集数，并将采集的数据存在FPGA内部的RAM中，CPU通过SPI总线将RAM中的数据读出进行处理与分析。并显示在数码管上，或通过485总线将数据传达送到PC机处理。不仅可以提高测量准确度，更便于使用计算机进行实时测量，可记录力随时间的变化，这对科研和教学具有重要意义。（你叙述是一个过程，在前面再介绍所使用的方法：时间质量法，
【关键词】(小四号黑体)：流量传感器; 流量测量; ARM; FPGA; 软件滤波

The characteristics and calibration test of
whell type flow sensor
Abstract
This paper describes a new wheel flow sensor based on the characteristics and calibration test method, which will flow through the optical sensor output signal isolation circuit corner, then the collection with high accuracy the number of FPGA, and data collected there FPGA in the internal RAM, CPU RAM through the SPI bus, the data processing and analysis of reading. And displayed in the digital control, or by 485 bus to convey data sent to PC Machine. Can not only improve the measurement accuracy, more user-friendly computer for real-time measurement, it can record force changes with time, and this is important research and teaching.

【Key words】 Flow sensor,Flow Measurement,ARM,FPGA,Software filtering
1 绪论
1.1 流量测量的意义
流体流量的测量在工业生产和过程控制中占有重要地位。由于流体性质、流动状态、流动条件以及感测机理的复杂性，造成了如今流量测量仪表的多样性、专用性和价格差异的悬殊性。作为其核心部分的流量传感器更是百花齐放，种类繁多而且发展较快。流量参数可谓工业生产过程、科学实验计量和进行各种经济核算所必须的重要参数，是能源计量的重要组成部分。特别是在热电厂、石油、矿山、冶金、航空、机械等领域，现在又扩展到医疗器械等领域。通过流体流量的测量，人们可以了解掌握流动过程、进行生产工艺的自动控制、实行能源管理 。从而可以保证产品质量，提高生产效率，节约能源，尤其是在能源危机、工业自动化程度越来越高的当今时代，流量传感器在国民经济中的作用越来越明显。流量传感器的精度高低、稳定性好坏及适应工作环境能力的大小、智能化水平和性能价格比高低等指标极大地影响着社会各行业的发展。而现今向数字化、智能化、多功能化、网络化发展是流量传感器将来发展的必然趋势，因此大力研究生产高质量的流量传感器是十分必要的。
1.2 流量测量的研究现状
由于液体介质本身的复杂性以及处于变速运动状态的介质内部不仅存在着粘性摩擦力，产生不稳定的旋涡和二次流等复杂现象。而且运动介质和检测元件存在惯性力的作用，使准确测量动态流量非常困难。
1.2.1 我国动态流量测量研究现状
国外在80年代就进行了这方面的研究 , 我国90年代初也有部分学者从事了这方面的研究。
1.2.1.1 接触式测量
早在90年代初，浙江大学就提出了一种二通插装阀式动态流量计。由于特殊设计的阀芯受压大，惯性小，动态品质得到明显提高，响应频宽可达 左右之后，他们还成功研制出多种通径的动态流量计，这些流量计在工作频宽 、流量范围等方面都令人满意，但由于未能消除动态流体惯性力的影响，因而流量变化越大时，测量误差也越大。
1.2.1.2 非接触式测量
动态流量的测量还可采用非接触测量方法，即在流量测量时无运动部件的参与，如超声波流量计和电磁流量计。
目前所用的部分超声波流量计和电磁流量计自身没有运动部件，并且能够避开动态流量直接测量中存在的液体惯性力问题 但是 目前 这两种流量计都还主要用于稳态流量的测量，如何将它们运用到动态流量测量中还有待研究。
1.2.2 流量传感器的类型
目前测量流量的的方法很多, 如容积式、涡轮式、差压式、动量式等。
1.2.2.1 容积式
容积式流量传感器出现较早，它的结构比较简单，相当于用一个精密的标准容器对被测流体进行连续计量。被测流体流过时，推动转子旋转，2个驱动齿轮相互改变主从驱动关系作连续的、没有死点的不等速旋转运动。得知转子的旋转速度，就可以求出流体的流量。理论上，这种类型流量计的测量精度与流体的种类、黏度、密度等属性无关。测量误差一般为±（0.2%～O.5%）R，可作为工业流量计量的标准仪表。但当被测管道直径较大时，仪表本体显得过于笨重。
1.2.2.2 涡轮式
涡轮流量传感器是近30年发展起来的速度式测量仪表。其工作原理是将涡轮置于被测流体中，液体流动冲击涡轮叶片转动，涡轮的转速与流体的流量成正比。通过磁电转换装置将涡轮的转速转换为相应的电信号输出。涡轮流量传感器具有测量精度高、测量范围广等优点；但由于涡轮必须安装在管道内，对被测流体的清洁度要求较高；流体的温度、黏度、密度对测量精度影响较大；转动部件会带来轴承的磨损，影响传感器的使用寿命。
1.2.2.3 差压式
差压式流量传感器生产历史较长，应用十分广泛，生产已标准化，种类也很多。如：孔板、音速喷嘴、均速管、文丘里管等流量传感器。差压式流量传感器工作原理是利用当流体流过内置于管道中的节流件时，其前后会出现一个与流量有关的压力差值，通过测量压差值就可获得流量值。其特点是节流件的机加工精度高，安装要求严格，其前后必须有足够长的直管道，保证流体流态稳定；流体压损大；对于低流速流体，产生的差压小，误差增大；不适于脉动的流体测量。
1.2.2.4 动量式
动量式流量计中最为典型的是靶式流量计，是20世纪60年代发展起来的产品，常用来测量较高黏度油料的流量。它的主体是一个圆盘型靶，液体流动时，流动质点冲击在靶上，使靶产生微小的位移，这个位移量反映了流量的大小。
2 硬件的设计
2.1 系统框图
本设计总框图如图1所示，总体上可以分为流量传感器、光电隔离电路、FPGA、CPU、数码管、按键、输出控制，及电源。

图1 系统方框图
在整个装置中，传感器部分是最关键的部分，其性能的好坏直接决定了测量结果的精度和准确度。其次是光电隔离电路部分，它们将传感器输出的信号进行隔离然后输出至FPGA采集。CPU部分是信号处理的核心部件，它将FPGA采集的数据通过SPI总线读进来再进行处理，再将结果送FPGA显示缓存区，让FPGA显示。或通过数据485总线将数据传送到上位机处理。FPGA我们先用的是Actel公司的ProASIC3系列的AP030。CPU我们选用NXP公司的ARM7核LPC2132。
ProASIC3系列FPGA是基于Flash 构架的器件，在价格、性能和门密度方面有着重大突破，并提供了时下应用所要求的各种功能。在系统上电时无需额外配置非挥发内存以载入器件配置数据，从而减低了成本，增加了安全性核系统稳定性。Flash单元的配置元素不会被高能中子改变，因此ProASIC3/E器件与基于SRAM的FPGA不同，它具有中子引发的固件错误免疫力。AP030系统门密度30K，典型等效宏单元256，D触发器768，1K的FlashROM，VQ100封装，可用IO多达77个。
 LPC2132微控制器是基于一个支持实时仿真和嵌入式跟踪的16/32位ARM7TDMI-S CPU，并带有64kB嵌入的高速Flash存储器。128位宽度的存储器接口和独特的加速结构使32位代码能够在最大时钟速率下运行。对代码规模有严格控制的应用可使用16位Thumb模式将代码规模降低超过30%，而性能的损失却很小。较小的封装和很低的功耗使LPC2132特别适用于访问控制和POS机等小型应用中；由于内置了宽范围的串行通信接口和16kB的片内SRAM，它们也非常适合于通信网关、协议转换器、软件modem、语音识别、低端成像，为这些应用提供大规模的缓冲区和强大的处理功能。多个32位定时器、1个或2个10位8路的ADC、10位DAC、PWM通道、47个GPIO以及多达9个边沿或电平触发的外部中断使它们特别适用于工业控制应用以及医疗系统。
特性
16/32位ARM7TDMI-S核，超小LQFP64封装。
16kB的片内静态RAM和64kB的片内Flash程序存储器。128位宽度接口加速器可实现高达60MHz工作频率。
通过片内boot装载程序实现在系统编程/在应用编程(ISP/IAP)。单个Flash扇区或整片擦除时间为400ms。256字节行编程时间为1ms。
EmbeddedICE RT和嵌入式跟踪接口通过片内RealMonitor软件对代码进行实时调试和高速跟踪。
1个8路10位的A/D转换器，共提供16路模拟输入，每个通道的转换时间低至2.44us。
1个10位的D/A转换器，可产生不同的模拟输出。
2个32位定时器/外部事件计数器(带4路捕获和4路比较通道)、PWM单元(6路输出)和看门狗。
低功耗实时时钟具有独立的电源和特定的32kHz时钟输入。
多个串行接口，包括2个16C550工业标准UART、2个高速I2C总线(400 kbit/s)、SPI和具有缓冲作用和数据长度可变功能的SSP。
向量中断控制器。可配置优先级和向量地址。
小型的LQFP64封装上包含多达47个通用I/O口(可承受5V电压)。
多达9个边沿或电平触发的外部中断管脚。
通过片内PLL(100us的设置时间)可实现最大为60MHz的 CPU操作频率。
片内集成振荡器与外部晶体的操作频率范围为1～30 MHz，与外部振荡器的操作频率范围高达50MHz。
低功耗模式：空闲和掉电。
可通过个别使能/禁止外部功能和外围时钟分频来优化功耗。
通过外部中断或BOD将处理器从掉电模式中唤醒。
单电源，具有上电复位(POR)和掉电检测(BOD)电路：CPU操作电压范围：3.0~3.6 V (3.3 V±10%)，I/O口可承受5V的电压。
这部分不要介绍那么细，主要说一下他们的功能和作用就行了。
2.2 转轮式流量传感器的结构及原理
2.2.1 转轮式流量传感器的结构
转轮式流量传感器结构非常简单，它由一个流体进口、出口、内部一个转轮再加上外部的三个电极引出脚组成。它的内孔直径1mm。如图2所示：

图2 转轮式流量传感器

2.2.2 转轮式流量传感器的工作原理
它的工作原理就是流体从传感器的进口流进，冲动内部的转轮，再从出口流出。在冲动内部转轮的过程中在外部的引脚上就输出了与之相关系的电脉冲信号。外部三个电极为电源，地，脉冲输出。只要给该传感器加上3.8~24V的电压。有流体从进口流进去刚在脉冲输出引脚上会输出相应的脉冲信号，脉冲信号的频率与流体流动的速度有关。接线图如图3所示：
补充一个简易的工作原理图， 介绍流量检测原理！

图3 流量传感器的接线图
2.3 测量原理
2.3.1 测量原理
由于转达轮式流量传感器是以电脉冲的形式输出的，所以只要测量出单位时间内输出的脉冲数和它流过流体的重量，经过多次测量即可得出一个脉冲的所通过的流量，即标定该传感器及得出传感器的特性。
2.3.2 测量方案
由上面可知就是要测出脉冲的与体休重量。在这里有两种测量方案：
2.3.2.1 测周法测
这种方法是计量在被测信号一个周期内频率为F0的标准信号的脉冲数N来间接测量频率，F＝F0／N。显然，被测信号的周期越长（频率越低），则测得的标准信号的脉冲数N越大，则相对误差越小。
由于传感器输出的脉冲信号的周期比较低，所以要一个周期内得到流体的重量比较困难。并且它的周期随着流体流动的速度变化而变化很大，所以在固定的周期内来得到流体的重量，这样当流量较小时会造成测量时间过长。
2.3.2.2 计数法
这是指在一定的时间间隔T内，对输入的周期信号脉冲计数为：N，则信号的频率为F＝N／T。测量的相对误差为1／N×100％。显然这种方法适合于高频测量，信号的频率越高，则相对误差越小。
通过比较上述两种测量方法，所以选择计数法。当按下开始测量键时，FPGA开始测量并且定时一分钟。从而得出一分钟内的脉冲个数及流体的质量。
2.4 光电隔离电路
隔离能有效地抑制系统噪声，消除接地回路的干扰，有响应速度较快、寿命长、体积小耐冲击等好处，使其在强-弱电接口，特别是在微机系统的前向和后向通道中获得广泛应用。
常用的隔离电路主要有两种：一种是磁隔离，一种是光隔离。由于磁离器件是通电磁场来转换的，所以需要用线，一般体积都会比较大，价格也相对较贵。而光电隔离器器件一般都体积较小且响应速度快，抗干扰的能力也比较强。所以本系统采用NEC公司的光电耦合器件NEC2501。它的驱动电流非常小，只需要几个mA即可。
光耦的前级采用的是直流24V，网络标号IN为接收传感器来的信号。图中的RIE0为限流电阻。是由于IN0是送给FPGA采集的，由于FPGA采用的是IO是3.3V供电，而光耦接的是5V。

图4 光电耦合电路
2.5 显示和按键电路
显示与按键电路主要是为了提供很好的人机交互。
常用的显示器件多种，LED、数码管、LCD等。LED具有控制简单，提供的信息也非常驻简单。一般常用于开关指示。LCD的种类则比较多。通常用于提供有大量的信息显示。控制起来也比较难，特别是TFT屏一般都需要CPU自带的LCD控制器。而且会占用CPU相当大的RAM。 LED数码管的主要特点如下： (1)能在低电压、小电流条件下驱动发光，能与CMOS、ITL电路兼容。 (2)发光响应时间极短(<0．1µs)，高频特性好，单色性好，亮度高。(3)体积小，重量轻，抗冲击性能好。(4)寿命长，使用寿命在10万小时以上，甚至可达100万小时，成本低。它分为共阴和共阳两种。  由于本系统只需要提前些较少的信息，所以采用了三位共阳数码管显示。并且采用FPAG扫描显示的。由于数码管的显示占用比较多的CPU时间，所以这里采用了FPGA扫描，扫描时钟为1ms。各个数码管显示亮度均匀。

图5 数码管显
