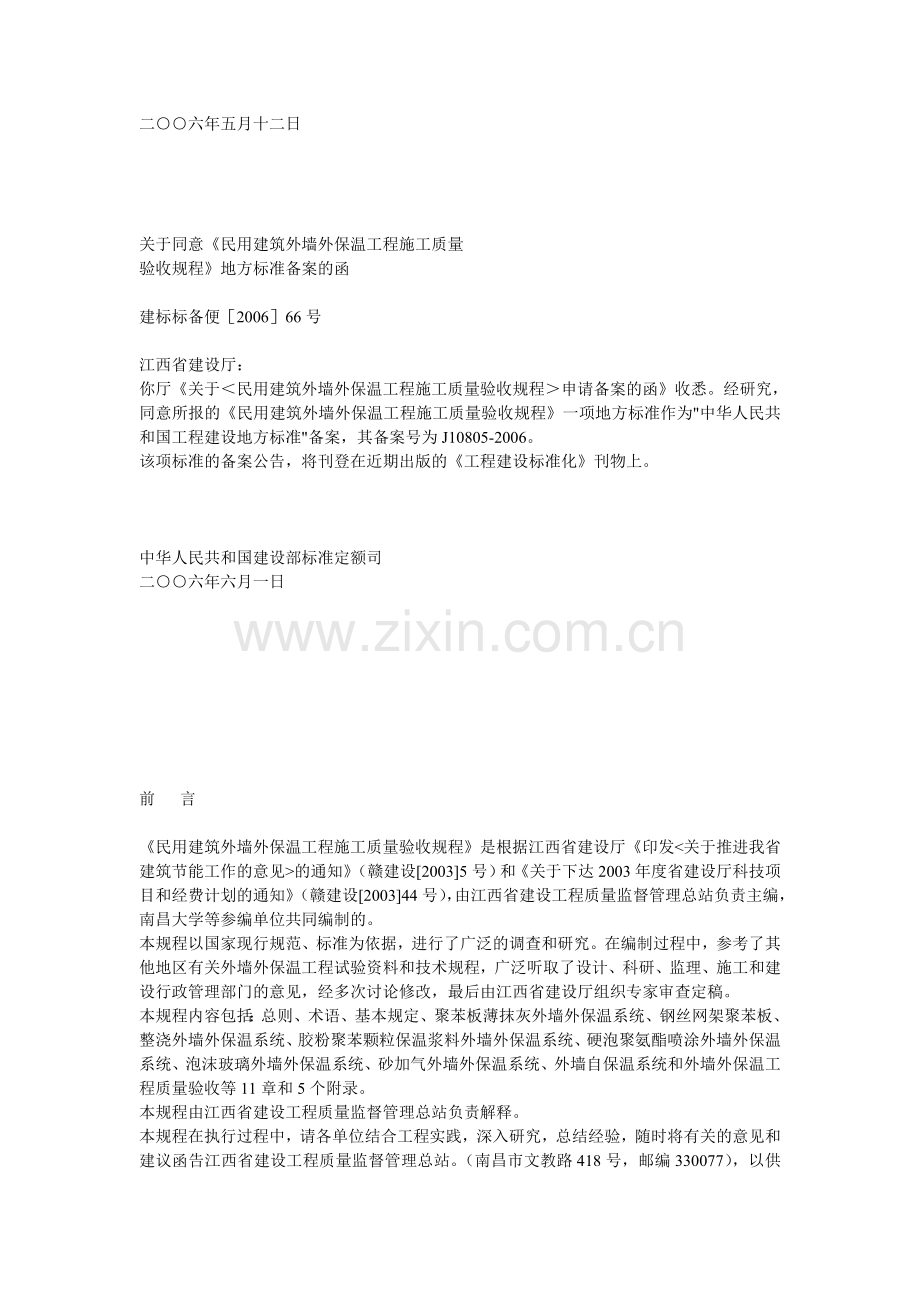

江西省工程建设标准民用建筑外墙外保温工程施工质量验收规程Specification for acceptance of construction quality for external thermal insulation of civil buildingsDB 36/J00012006主编部门：江西省建设工程质量监督管理总站批准部门：江西省建设厅施行日期：2006年7月1日2006 江西关于发布江西省工程建设地方标准民用建筑外墙外保温工程施工质量验收规程的通知赣建设200621号各设区市建设行政主管部门，省建工集团：为了落实国家建设资源节约型社会的要求，完善建筑节能技术标准和规范，保证建筑节能外墙外保温工程质量，我厅组织有关专家，依据国家现行标准、规范，结合我省实际，编制完成了民用建筑外墙外保温工程施工质量验收规程。现批准为江西省工程建设地方标准，编号DB36/J0001-2006，自2006年7月1日起施行。本规程由江西省建设厅归口管理，江西省建设工程质量监督管理总站负责解释工作，各单位在使用中有何问题，请及时函告。江西省建设厅二六年五月十二日关于同意民用建筑外墙外保温工程施工质量验收规程地方标准备案的函建标标备便200666号江西省建设厅：你厅关于民用建筑外墙外保温工程施工质量验收规程申请备案的函收悉。经研究，同意所报的民用建筑外墙外保温工程施工质量验收规程一项地方标准作为中华人民共和国工程建设地方标准备案，其备案号为J10805-2006。该项标准的备案公告，将刊登在近期出版的工程建设标准化刊物上。中华人民共和国建设部标准定额司二六年六月一日前 言民用建筑外墙外保温工程施工质量验收规程是根据江西省建设厅印发的通知（赣建设20035号）和关于下达2003年度省建设厅科技项目和经费计划的通知（赣建设200344号），由江西省建设工程质量监督管理总站负责主编，南昌大学等参编单位共同编制的。本规程以国家现行规范、标准为依据，进行了广泛的调查和研究。在编制过程中，参考了其他地区有关外墙外保温工程试验资料和技术规程，广泛听取了设计、科研、监理、施工和建设行政管理部门的意见，经多次讨论修改，最后由江西省建设厅组织专家审查定稿。本规程内容包括：总则、术语、基本规定、聚苯板薄抹灰外墙外保温系统、钢丝网架聚苯板、整浇外墙外保温系统、胶粉聚苯颗粒保温浆料外墙外保温系统、硬泡聚氨酯喷涂外墙外保温系统、泡沫玻璃外墙外保温系统、砂加气外墙外保温系统、外墙自保温系统和外墙外保温工程质量验收等11章和5个附录。本规程由江西省建设工程质量监督管理总站负责解释。本规程在执行过程中，请各单位结合工程实践，深入研究，总结经验，随时将有关的意见和建议函告江西省建设工程质量监督管理总站。（南昌市文教路418号，邮编330077），以供今后修订积累资料。本规程主编单位：江西省建设工程质量监督管理总站。本规程参编单位：南昌大学本规程主要起草人：龚福根、余建国(以下按姓氏笔画排列) 万志锋、王平、王磊、刘凯、杜根英、吴凡、徐文、钱勇目 次1 总则 72 术语 83 基本规定 103.1 一般规定 103.2设计 113.3材料 123.4施工 134 聚苯板薄抹灰外墙外保温系统 145 钢丝网架聚苯板整浇外墙外保温系统 166 胶粉聚苯颗粒保温浆料外墙外保温系统 187 硬泡聚氨酯喷涂外墙外保温系统 208 泡沫玻璃外墙外保温系统 229 砂加气外墙外保温系统 2410 外墙自保温系统 2711 外墙外保温工程质量验收 30附录A 外墙外保温系统材料现场抽检复验项目 32附录B 外墙外保温隐蔽工程质量验收记录 33附录C 外墙外保温工程检验批质量验收记录 34附录D 保温系统常用材料主要性能指标 35附录E 建筑节能工程施工质量验收报告 39本规程用词和用语说明 41条文说明 421.总 则1.0.1 为贯彻国家有关节约能源和环境保护政策，加强民用建筑外墙保温工程施工质量管理，统一外墙外保温工程施工质量的验收标准，保证建筑节能工程质量，结合我省情况，制定本规程。1.0.2 本规程适用于我省新建民用建筑工程外墙外保温(以下简称外墙外保温)工程施工质量验收。既有建筑节能改造工程的施工质量验收可参照本规程执行。1.0.3 本规程应与现行的国家标准、规范配套使用。外墙外保温工程施工质量验收除应符合本规程的规定外，尚应符合相关的国家现行标准规范1.0.4 外墙外保温工程施工中采用的工程技术文件和承包合同文件对施工质量验收的要求均不得低于本规程的规定。本规程未涉及的其它建筑节能产品及技术的工程质量验收，应遵照相关标准执行。2.术语2.0.1 围护结构building envelope 建筑物及房间各面的围挡物，如墙体、屋面、门窗、楼板和地面等。按其是否同室外空气直接接触，又可分为外围护结构和内围护结构。2.0.2 外墙外保温系统external thermal insulation composite systems 置于建筑物外墙外侧保温构造的总称，是由保温层、护面层、饰面层等组成的具有保温隔热、防水和装饰功能的围护系统。2.0.3 基层 substrate节能工程中，直接承受保温系统的墙身、楼板、地面以及屋面的结构面层。2.0.4 保温层 thermal insulation layer由绝热材料组成起保温隔热作用的构造层。2.0.5 护面层rendering coat在保温层上，保护保温层并起增强防裂和防水作用的构造层。2.0.6 饰面层 coating附着于保温系统表面起装饰作用的构造层。2.0.7 胶粘剂 adhesive用于保温材料与基层粘结的材料。2.0.8 界面剂interface agent用以改善基层保温层表面粘结性能的含聚合物浆料。2.0.9 抹面砂（胶）浆（抗裂砂浆）base coat用于护面层抹灰的聚合物砂（胶）浆。2.0.10 增强网resistant mesh铺设在抹面胶（砂）浆内用以提高护面层强度以及抗裂和抗冲击性能的玻纤网格布或金属网。2.0.11 锚固件mechanical fixings用于将保温板或护面层中的金属网固定在基层上的专用机械固定件。2.0.12 外墙自保温external thermal self-insulation用单一材料可满足外墙节能指标要求的围护结构。3.基本规定3.1 一 般 规 定3.1.1 外墙外保温系统应满足下列要求：1 保温层应与基层连接可靠、耐久、安全并具有适应基层变形的能力，主体结构的正常变形不致造成保温系统产生裂缝、空鼓和脱落；2 锚固件的设置应确保外保温系统的自重均匀传递到基层，而不产生有害变形；3 保温系统应能经受风压和风振的作用；4 保温系统应能适应由温度、湿度变化而产生的应力；5 保温系统在遭遇相应抗震设防烈度地震作用时，不应从基层上脱落；6 保温系统的防火性能应符合有关消防技术标准的规定；7 保温系统应具有防雨水渗透性能，雨水不得渗入护面层，护面层应具备一定强度和抗裂性。3.1.2 外墙外保温系统基层应符合建筑装饰装修工程质量验收规范（GB50210）的一般抹灰工程质量标准。3.1.3 外墙外保温系统所有组成材料应对人体和环境无害，彼此相容并具有防腐性。3.1.4 外墙外保温系统饰面层采用粘贴面砖时，其材料与构造措施应符合设计和相关标准的要求。对面砖的粘贴质量应做粘结强度检验。3.1.5 外墙外保温系统饰面施工质量应视选材不同，按建筑装饰装修工程质量验收规范（GB50210）执行。3.1.6 外墙外保温系统可根据施工及质量控制和专业验收需要按相同材料、工艺、施工条件以及变形缝、施工段等划分为一个或若干个检验批；检验批的划分和检查数量还应符合下列规定：以每5001000m2划分为一个检验批，不足500m2也应划分为一个检验批；每个检验批每100 m2应至少抽查1处，每处不得小于10 m2。检验批质量验收记录参见附录C。3.2 设 计3.2.1 工程设计时，设计单位应对外墙外保温进行系统的设计，并出具完整的施工图设计文件。经省建设行政主管部门认定具备资格的施工图设计审查机构审查合格后方可实施，任何单位不得擅自修改设计文件。3.2.2 外墙外保温设计应符合夏热冬冷地区居住建筑节能设计标准(JGJ134)，民用建筑热工设计规范(GB50176)、公共建筑节能设计标准（GB50189）和民用建筑节能设计标准(JGJ26)的规定。3.2.3 外墙外保温设计应符合城市规划、消防、环保、节能等有关规定。3.2.4 根据江西省夏热冬冷地区特点，南向窗墙面积比宜控制在0.35以内，北向窗墙比宜控制在0.25以内，当窗墙面积比超过以上规定时，必须采取有效措施，改善外窗热工性能。3.2.5 外墙外保温设计时，保温层厚度可根据所使用材料的物理性能指标，合理地进行热工设计计算确定。保温层厚度不得小于相关节能设计标准规定的最小厚度值。3.2.6 外墙外保温建筑构造，应符合江西省建筑标准设计外墙外保温建筑构造等图集的要求。3.3 材 料3.3.1 外墙外保温工程所用材料的品种、规格和性能应符合设计要求和相关标准的规定(有关材料主要性能指标参见附录D)。严禁使用国家明令淘汰或禁止使用的材料。3.3.2 外墙外保温工程所用材料的阻燃性能应符合现行国家标准建筑设计防火规范（GBJ16）、高层民用建筑设计防火规范（GB50045）的规定。3.3.3 各类保温材料及配套产品的运输和贮存应满足产品标准规定的要求，应采用有效措施，防止保温材料及产品损坏、变质和污染环境。聚苯板应严防白蚁和老鼠等嚼齿动物的侵害。3.3.4 外墙外保温工程所用材料进场时，应对其品种、规格、型号和尺寸进行验收。验收项目详见附录A。材料包装应完好，并应有产品合格证、说明书和相关性能的出厂检测报告或质量保证书。进口产品应提供商检报告和中文说明书。3.3.5 需要进行复验的材料和试验项目及种类，应符合相关的标准规范以及本规程各章节的规定。如无规定的，按同一厂家生产的同一品种规格、同一类型的进场材料应至少抽取一组样品进行复验，复验项目参照附录A，材料试验方法参见附录E及相关标准。合同另有约定的应按合同执行，但不得低于本规程的要求。复检材料的取样和送样按有关见证取样送样规定执行。3.3.6 现场配制的材料应按设计要求或产品说明书配制。并应在监理人员的监督下进行配制。3.4 施 工3.4.1 外墙外保温工程施工单位应具备相应的专业技术能力，并应建立质量管理体系，在施工前应编制施工组织设计或施工技术方案，经总监理工程师审查批准后，方可付之于施工。3.4.2 外墙外保温工程施工前，施工单位应对施工人员进行专项技术交底和专业技术培训。按相关的施工技术标准对施工过程实施质量控制。3.4.3 外墙外保温工程应在建筑基层（体）的施工质量验收合格后才能进行保温工程施工。对既有建筑进行外保温施工前，应对基层（体）进行处理并达到本规程的要求后方可实施。3.4.4 管道、设备等安装及调试宜在外墙外保温工程施工前完成，必须同步进行时，应在饰面层施工前完成。外墙外保温工程应在施工时，留置管道、设备检修孔井，外墙外保温工程不得影响管道、设备等的使用和维修。3.4.5 外墙外保温工程施工过程中，应按本规程各章、节的规定对隐蔽工程进行验收，并按附录B的格式记录。3.4.6 外墙外保温工程施工时，各道工序应进行自检、互检、交接检。经现场监理人员检查验收合格后，方可进行下道工序施工。4.聚苯板薄抹灰外墙外保温系统4.1 一 般 规 定4.1.1 本章适用于聚苯板薄抹灰外墙外保温系统工程的施工质量验收。4.1.2 粘贴聚苯板时，涂聚合物胶粘剂面积不得小于板面积的40%。需要安装锚固件的墙面，锚固件的数量、锚固位置和锚固深度应符合设计要求。锚固件应按规定做拉拔试验。4.1.3 外墙外保温系统的隐蔽工程验收项目应符合以下规定：1 在聚苯板安装完工后，应对聚苯板粘贴、锚固件安装质量进行隐蔽验收检查。2 增强网铺设完工后，应对抹面胶（砂）浆厚度、增强网铺贴位置进行隐蔽验收检查。4.1.4 聚苯板外贴面砖前，应查验固定聚苯板的锚固件的拉拔强度检测报告，并在聚苯板表面喷涂界面砂浆，界面砂浆喷涂应均匀，厚度符合有关规定。4.2 主 控 项 目4.2.1 外墙外保温系统所用材料，应按设计要求选用。聚苯板厚度负偏差不得大于3mm。检查方法：检查产品合格证书、性能检验报告、进场验收记录、材料进场复验报告；保温层厚度用钢针插入和尺量检查。4.2.2 聚苯板应与基层粘接牢固，无松动和虚粘现象。聚苯板粘结用的胶粘剂拉伸粘结强度必须符合设计要求及有关规定。检查方法：检查样板件拉伸粘接强度检验报告及施工记录。4.2.3 抹面砂（胶）浆与聚苯板应粘接牢固，无脱层和空鼓现象。检查方法：观察检查；用小锤轻击检查；检查施工记录。4.2.4 锚固件进入墙体锚固深度应符合产品安装规定的要求。检查数量：按楼层每20m长抽查一处，每处不小于4套。4.2.5 护面层无爆灰和裂缝等缺陷。检查方法：观察检查；手摸检查。4.3 一 般 项 目4.3.1 粘贴在墙面上的聚苯板外表面应符合表面平整度要求。检查方法：观察检查；尺量检查。4.3.2 聚苯板粘贴应上下错缝，拼缝应紧密、平整，若出现局部拼接缝隙过大，不得采取涂抹胶粘剂的方法处理，应采用同种板材或聚氨酯发泡剂填充。检查方法：观察检查；手摸检查。4.3.3 聚苯板安装允许偏差和检验方法应符合表4.3.3的规定。表4.3.3 聚苯板安装允许偏差项次项目允许偏差，mm检查方法1表面平整度3用2m靠尺和塞尺检查2立面垂直度3用2m垂直检查尺检查3阴、阳角方正3用直角检验尺检查4接缝高低差1.5用钢直尺和塞尺检查5接缝宽度1.5用钢直尺检查4.3.4 增强网应压贴密实，不得有空鼓、皱褶、翘曲、外露等现象。搭接长度应符合规定，一般不少于50mm。阳角处，应加贴一层增强网，增强网宽度每边不少于100mm。检查方法：观察检查；直尺测量。4.3.5 聚苯板系统面层的允许偏差和检验方法应符合表4.3.5 规定。表4.3.5 聚苯板系统面层允许偏差项次项目允许偏差，mm检查方法1表面平整度4用2m靠尺和塞尺检查2立面垂直度4用2m垂直检查尺检查3阴、阳角垂直方正4用直角检验尺检查4分格缝及装饰线直线度4拉5m线，不足5m拉通线，用钢直尺检查5.钢丝网架聚苯板整浇外墙外保温系统5.1 一 般 规 定5.1.1 本章适用于钢丝网架聚苯板整浇外墙外保温系统工程质量验收。5.1.2 钢丝网架聚苯板外墙外保温系统工程中，饰面层工程应按建筑装饰装修工程施工质量验收规范（GB50210）有关规定执行。混凝土结构工程应按混凝土结构工程施工质量验收规范（GB50204）有关规定执行。5.1.3 钢丝网架聚苯板外保温系统应对下列隐蔽工程项目进行验收：1 斜插钢丝埋入混凝土的长度；2 锚固钢筋埋入混凝土的长度及穿越聚苯板部分的防锈措施；3 保温板接缝及末端附加平网和角网的敷设。5.2 主 控 项 目5.2.1 钢丝网架聚苯板及所用材料和半成品、成品进场后应进行质量检查和验收，其品种、规格、性能应符合设计和有关标准的要求。聚苯板的厚度负偏差不得大于3mm。 检验方法：观察检查；检查产品合格证、性能检测报告、进场验收记录、材料复验报告；保温层厚度用尺检查。 复验项目：聚苯板、抹面(胶)砂浆、抗裂砂浆、界面剂等，详见附录A。5.2.2 钢丝网架聚苯板敷设的部位应符合设计要求，板的安装方向应是槽口向外并呈水平状。检验方法：观察检查；按设计文件进行对照。5.2.3 锚固钢筋的形状、埋设的位置、间距应符合设计要求，穿越聚苯板部分应刷防锈漆二遍，埋入混凝土的长度不得小于150mm。斜插钢丝埋入混凝土的长度不得小于40mm。检验方法：按设计文件进行对照；尺量检查。5.2.4 钢丝网架聚苯板的安装应逐层排列，接缝应错缝搭接严密。接缝处和末端，应增设附加平网和角网，搭接宽度均不应小于100mm。检验方法：观察检查；钢尺测量。5.3 一 般 项 目5.3.1 钢丝网架聚苯板应平整、洁净、无断裂。检验方法：观察检查。5.3.2 混凝土成型拆模后保温层不应有明显缺损、位移或嵌入混凝土内等缺陷，水平钢丝与带槽聚苯板槽底间距应不小于7mm。检验方法：观察检查；用钢针插入与直尺测量。5.3.3 钢丝网架聚苯板保温系统面层允许偏差和检验方法应符合表5.3.3 的规定。表5.3.3 钢丝网架聚苯板保温系统面层允许偏差项次项目允许偏差,mm检查方法1垂直度每层5用2m垂直检测尺检查全高H/1000且30用经纬仪或吊线、尺量检查2表面平整度8用2m靠尺和楔形塞尺检查3保温层厚度5用钢针、尺量检查4锚固筋间距+50用尺量检查5接缝宽度2用尺量检查6胶粉聚苯颗粒保温浆料外墙外保温系统6.1 一 般 规 定6.1.1 本章适用于胶粉聚苯颗粒保温浆料外墙外保温系统工程质量验收。6.1.2 伸出外墙的构件及附墙部件，如阳台、雨罩、空调室外机搁板等，均应按设计要求采取保温措施。6.2 主 控 项 目6.2.1 使用的材料和半成品、成品进场后，应进行质量检查和验收，其品种、规格、性能应符合设计和有关标准的要求。检查方法：检查出厂合格证、性能检测报告、进场验收记录和材料复验报告。复验项目：胶粉聚苯颗粒浆料、抹面(胶)砂浆或抗裂砂浆、柔性抗裂腻子、锚固体等，详见附录A。6.2.2 保温层厚度应符合设计要求，平均厚度不允许有负偏差。检查方法：用钢针插入和尺量检查。6.2.3 保温层与墙体以及各构造层之间应粘结牢固,无脱层、空鼓及裂缝，面层无粉化、起皮、爆灰。检查方法：观察检查；用小锤轻击检查。6.2.4 增强网应铺压严实,不得有空鼓、褶皱、翘曲、外露等现象，搭接长度不得小于50mm。金属网应采用专用的锚固件固定在基层墙体上，锚固位置和数量应符合设计要求。检查方法：观察检查。6.3 一 般 项 目6.3.1 外墙外保温墙面表面应洁净,接搓平整.检查方法：观察检查。6.3.2 胶粉聚苯颗粒保温浆料系统面层的允许偏差和检验应符合表6.3.2 的规定。表6.3.2 胶粉聚苯颗粒保温浆料系统面层允许偏差项次项目允许偏差(mm)检查方法1表面平整度4用2m靠尺楔形塞尺检查2立面垂直度4用2m垂直检查尺检查3阴、阳角方正4用直角检验尺检查4分格缝（装饰线）直线度4拉5m线，不足5m拉通线，用钢直尺检查7硬泡聚氨酯喷涂外墙外保温系统7.1 一 般 规 定7.1.1 本章适用于硬泡聚氨酯喷涂外墙外保温系统工程质量验收。7.1.2 基层应干燥，施工前基层应清扫干净，不得有油污、灰尘等。7.1.3 施工时的环境温度宜为1040，风速不大于5m/s，相对湿度小于80%。7.2 主 控 项 目7.2.1 硬泡聚氨酯喷涂外墙外保温系统所用材料和半成品、成品进场后，应进行质量检查和验收，其品种、规格、性能应符合设计和有关标准的要求。检查内容：检查出厂合格证和复检报告。复验项目：硬泡聚氨酯、增强抗裂腻子、耐碱玻纤网格布、界面剂，详见附录A。7.2.2 聚氨酯保温层厚度必须符合设计要求，平均厚度不允许有负偏差。检查方法：按施工顺序,先后用钢针插入和尺量检查。7.2.3 保温层与墙体以及各构造层之间应粘结牢固,无脱层、空鼓及裂缝，面层无粉化、起皮、爆灰。检查方法：观察检查；用小锤轻击检查。7.3 一 般 项 目7.3.1 硬泡聚氨脂喷涂界面砂浆要求涂刷均匀，不得有漏底现象。硬泡聚氨酯喷涂外墙外保温系统表面平整、洁净、接搓平整，线角顺直、清晰。检查方法：观察检查。7.3.2 玻纤网格布应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象。搭接长度不得小于50mm。7.3.3 硬泡聚氨酯外墙外保温系统墙面的允许偏差和检验方法应符合表7.3.3的规定。表7.3.3 硬泡聚氨酯外墙外保温系统面层允许偏差项次项目允许偏差,mm检查方法1表面平整度4用2m靠尺楔形塞尺检查2立面垂直度4用2m垂直检查尺检查3阴、阳角方正4用直角检验尺检查4分格缝（装饰线）直线度4拉5m线，不足5m拉通线，用钢直尺检查8泡沫玻璃外墙外保温系统8.1 一 般 项 目8.1.1 本章适用于泡沫玻璃外墙外保温系统工程质量验收。8.1.2 泡沫玻璃外墙外保温系统的材料进场后，应对其表观密度、胶粘剂及抹面砂浆的粘结强度进行现场复验。8.1.3 泡沫玻璃外墙外保温系统应对下列隐蔽工程项目进行验收:1 基层处理和找平层质量；2 机械固定件连接点；3 保温层铺设；4 保温层厚度；5 加强部位的防裂加强措施；6 胶粘剂的涂胶面积和厚度、涂胶的布置及数量；7 变形缝节点构造。8.2 主 控 项 目8.2.1 泡沫玻璃外墙外保温系统所用材料应符合设计要求，选用的保温板厚度不允许有负偏差。检查方法：检查产品合格证书、性能检验报告、进场验收记录、材料检测复验报告。保温板厚度用尺量检查。8.2.2 保温板粘贴固定应牢固,不得有碎裂、脱胶、松动现象。检查方法：观察检查；检查隐蔽验收记录。8.2.3 粘贴在墙面上的泡沫玻璃外表面应打磨平整。检查方法：观察检查；手摸检查。8.2.4 抹面胶浆与泡沫玻璃应粘结牢固,无脱层、空鼓。检查方法：观察检查；有小锤轻击检查；检查施工记录。8.2.5 锚固件进入墙体锚固深度应符合产品安装规定的要求。检查数量：按楼层每20m长抽查一处，每处不小于4套。检查方法：自攻螺丝退出检查。8.2.6 护面层无爆灰和裂缝等缺陷。检查方法：观察检查；手摸检查。8.3 一 般 项 目8.3.1 变形缝节点处理应符合设计要求。检验方法：观察检查；检查隐蔽验收记录。8.3.2 外敷管线的固定应符合设计要求,严禁直接固定在保温层上。检验方法：观察检查；手板检查。8.3.3 保温板铺贴顺序、排列、阴阳角处搭接方式、非标准块使用部位及门窗洞口板块切割布置应符合设计要求。检验方法：观察检查；检查隐蔽验收记录。8.3.4 保温板表面应平整、洁净、无明显裂纹和缺损。检验方法：观察检查。8.3.5 保温层开槽、开孔及装饰件的安装固定应符合设计要求。检验方法：观察检查；手扳检查。8.3.6 保温板铺贴的允许偏差和检验方法应符合表8.3.6的规定。表8.3.6 保温板铺贴的允许偏差和检验方法项次项目允许偏差检验方法1立面垂直度4用2m垂直检测尺检查2表面平整度4用2m靠尺和塞尺检查3接缝直线度3拉5m线，不足5m拉通线，用钢垂尺检测4接缝高低差2用钢直尺和塞尺检查5接缝宽度2用钢直尺检查9砂加气外墙外保温系统9.1 一 般 规 定9.1.1 本章适用于砂加气外墙外保温系统工程质量验收。9.1.2 保温层表面局部加贴耐碱玻璃纤维网格布的部位应进行隐蔽工程验收。9.1.3 保温系统验收时应提供以下记录和资料：1 保温块、胶粘剂及其它材料的出厂合格证书（质量保证书）及产品性能检测报告；2 保温块墙体施工记录；3 控制缝、网格布等隐蔽工程验收记录；4 墙体尺寸和位置对设计偏差的检查验收记录；5 有特殊要求的工程项目验收记录；6其它应提供的资料。9.2 主 控 项 目9.2.1 系统所用材料和成品进场后，应作质量检查和验收，其品种、规格、性能应符合设计和有关标准的要求，其中专用粘结剂应进行复验；保温块厚度不允许有负偏差。检验方法：观察检查；钢尺测量；检查产品合格证、性能检测报告和材料进场收验记录。9.2.2 保温块与基层间必须粘结牢固，粘结剂的粘贴面不得小于保温块面积的80%。检验方法：观察检查；用小锤轻击检查；检查施工记录。9.2.3 粘结剂、界面剂、抗渗剂、抹面腻子、耐碱玻璃纤维网格布、聚氨脂发泡剂、建筑密封胶等专用材料性能应符合设计和有关标准要求。检验方法：检查产品合格证、性能检测报告、材料进场验收记录和复检报告。9.2.4 托角条、拉结件和锚固件的形状、防锈蚀、强度或抗老化性能应符合设计要求。检验方法：观察检查；检查产品合格证、性能检测报告和材料进场验收记录。9.2.5 支承保温块的水平金属托角条应与主体结构连接牢固，其垂直间距应符合设计要求。检查数量：按楼层数抽检20%，并不少于3个楼层。不足3层，全数检查。检验方法：观察检查；按施工图检查。9.2.6 固定保温块的拉结件或锚固件的设置间距、数量应符合设计和有关标准要求。检验方法：观察检查；检查隐蔽工程验收记录；施工时跟踪检查。9.3 一 般 项 目9.3.1 保温块的粘贴厚度和保温块间的灰缝厚度和宽度均为2-3mm。检测方法：观察检查；用钢尺测量4皮（250mm高）保温块高度折算。9.3.2 保温层表面局部加贴耐碱玻璃纤维网格布的部位、范围、尺寸、方向应符合设计和有关标准要求。检查数量：按同类加贴部位抽检10%，且不得少于3处。检验方法：观察检查；钢尺测量；检查隐蔽工程验收记录。 9.3.3 保温块墙体的阳角两侧必须同时铺贴，铺贴时上下皮应相互错缝搭接。搭接长度不得小于被搭接保温块长度的1/3，且不得小于100mm。检验方法：观察检查；钢尺测量检查。9.3.4 外保温墙体的允许偏差应符合表9.3.4的要求。表9.3.4 保温块墙体的允许偏差序号项目允许偏差（mm）检验方法1表面平整度5用2m靠尺和塞尺检查2垂直度每层5用2m垂直尺检查全高10m10用经纬仪或吊锤挂线和尺量检查10m2010外墙自保温系统10.1 一 般 规 定10.1.1 本章适用于砂加气等保温砌块砌筑的外墙自保温系统工程质量验收。10.1.2 外墙自保温系统验收时应提供以下记录和资料：1 保温砌块、粘结剂及其它材料的出厂合格证书（质量保证书）及产品性能检测报告；2 施工记录；3 L型铁件、控制缝等隐蔽工程验收记录；4 墙体尺寸和位置对设计偏差的检查验收记录；5 有特殊要求的工程项目验收记录；6 其它必须提供的资料。10.1.3 自保温工程可按一个楼层、一个施工段划分为一个检验批。10.2 主 控 项 目10.2.1 保温砌块的外观质量、外形尺寸（厚度）、密度等级、强度等级应符合设计要求。专用粘贴剂的强度级别应符合设计要求。抽检数量：同品种、同规格、同等级的保温块，以10000块为一批，不足10000块亦为一批，随机抽检50块。检验方法：观察检查；量测；检查保温砌块的产品合格证、进场验收记录和性能检测报告。10.2.2 粘结剂、批嵌材料、界面剂等专用材料应符合相关规定。10.2.3 L型铁件的形状、防锈蚀、强度等性能应符合设计要求。检验方法：观察检查；检查产品合格证书、性能检测报告和材料进场验收记录。10.2.4 与主体结构连接的L型铁件应置于灰缝中，其垂直间距和位置应符合设计要求。抽检数量：在检验批中抽检20%，且不应少于5处。检验方法：观察检查和用尺量检查。10.3 一 般 项 目10.3.1 自保温墙体的允许偏差应符合表10.3.1的规定。抽检数量： （1）对表中1、2项，在检验批的标准间中随机抽查10%，但不少于3间；大面积房间和活动楼道按两个轴线或每10延米按一标准间计数。（2）对表中3、4项，在检验批中抽检10%，但不应少于5处。表10.3.1 自保温墙体的允许偏差序号项目允许偏差（mm）检验方法1轴线位置10用尺检查2垂直度3m5用2m托线板或吊线和尺检查3m103表面平整度6用2m靠尺和塞尺检查4门窗洞口高、宽（后塞框）5用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查10.3.2 保温砌块不应与其他块材混砌。抽检数量：在检验批中随机抽检20%，且不应少于5处。检验方法：外观检查。10.3.3 自保温墙体砂浆饱满度及检验方法应符合表10.3.3的规定。抽检数量：每步架子不少于3处，且每处不应少于3块。表10.3.3 自保温墙体砂浆饱满度及检验方法名称灰缝饱满度及要求检验方法自保温墙体水平80%采用百格网检查保温砌块水平面、垂直面砂浆的粘结痕迹面积垂直80%10.3.4 自保温墙体砌筑时应错缝搭砌，其搭接长度不应小于被搭接保温砌块长度的1/3，且不应小于100mm。抽检数量：在检验批的标准间中抽查10%，且不应少于3间。检验方法：观察检查和用尺量检查。10.3.5 自保温墙体的灰缝厚度和垂直灰缝宽度正确。其水平灰缝厚度和垂直灰缝宽度均应为8-10mm。抽检数量：在检验批的标准间中抽查10%，且不应少于3间。检验方法：用尺量2m墙体长度折算。10.3.6 自保温墙体的顶面与钢筋混凝土梁或板底面预留1025mm空隙。空隙内的充填物宜在墙体砌筑完成后14天进行。抽检数量：每检验批中抽查10%的墙片（每两柱间的墙体为一墙片），且不应少于3个墙片。检验方法：观察。11 外墙外保温工程质量验收11.0.1 外墙外保温系统工程质量验收的程序和组织应符合建筑工程施工质量验收统一标准（GB50300）第6章的规定。11.0.2 外墙外保温系统在施工过程中，应按以下项目进行隐蔽工程验收：1 建筑外墙结构基层（墙）的处理；2 保温层的厚度以及保温层各层抹灰、粘贴、挂装与铺设；3 密封与增强（螺栓）处理。11.0.3 外墙外保温系统施工质量验收包括施工过程验收和竣工验收。1 过程验收由监理工程师组织，施工单位项目技术负责人、施工员、质检员等有关人员参加。2 竣工验收由建设单位项目负责人组织专家组进行验收，设计、施工、监理等单位（项目）负责人等有关人员参加。工程质量监督机构应对外墙外保温工程竣工验收实施监督。11.0.4 外墙外保温系统工程质量竣工验收时，应检查下列文件和记录：1 外墙外保温系统的施工图、设计说明及其它设计文件；2 材料的产品合格证、性能检测报告和进场验收记录、复验报告；3 隐蔽工程检查验收记录；4 施工记录；5各检验批和分项工程施工质量验收记录。11.0.5 外墙外保温系统工程竣工后，在需要的情况下由建设单位委托具有相应节能检测资质的单位进行传热系统现场抽样检测，提供检测报告。 11.0.6 外墙外保温系统检验批合格质量应符合下列规定:1 主控项目的质量经抽样检验合格；2 一般项目的质量经抽样检验合格;当采用计数检验时，除有专门要求外，一般项目的合格点率应达到80%及以上，其最大偏差不得超过本规程规定的1.5倍；3具有完整的施工技术方案和质量检查记录。11.0.7 外墙外保温工程竣工验收合格质量应符合下列规定：1外墙外保温系统所含的检验批均应符合质量验收的规定；2外墙外保温系统所包含的检验批的质量验收记录应完整；3外墙外保温系统抽样检测结果应符合设计要求和有关标准规定。11.0.8 外墙外保温工程质量竣工验收合格后，应将工程技术资料汇入单位工程技术资料中，交建设单位和有关档案管理部门存档。附录A外墙外保温系统材料现场抽验复验项目表A 外墙外保温系统材料现场抽检复验项目材料名称现场抽样数量外观质量检验物理性能指标EPS板每5000m2为一批,不足5000m2按一批抽样,抽取1%做外观质量检查。在外观质量合格的板材中，按分项工程单元任取一块做物理性能检验。色泽均匀、厚度偏差合格、表面平整无明显收缩变形和膨胀变形、无明显油渍和杂质表观密度、导热系数、抗拉强度、尺寸稳定性、燃烧性能级别胶粉聚苯颗粒保温浆料每35t为一批，不足35t按一批抽样包装完好无损，标明产品名称、生产日期、生产厂名、生产有效期表观密度、导热系数、抗压强度、线性收缩率硬泡聚氨酯以每5000m2为一批，不足5000m2按一批抽样；每个检验批每100m2应至少抽查一处，每处不得小于10m2。表面平整、无起鼓、无
