濮院佳源中心广场项目外墙石材干挂工程施工专项方案.doc

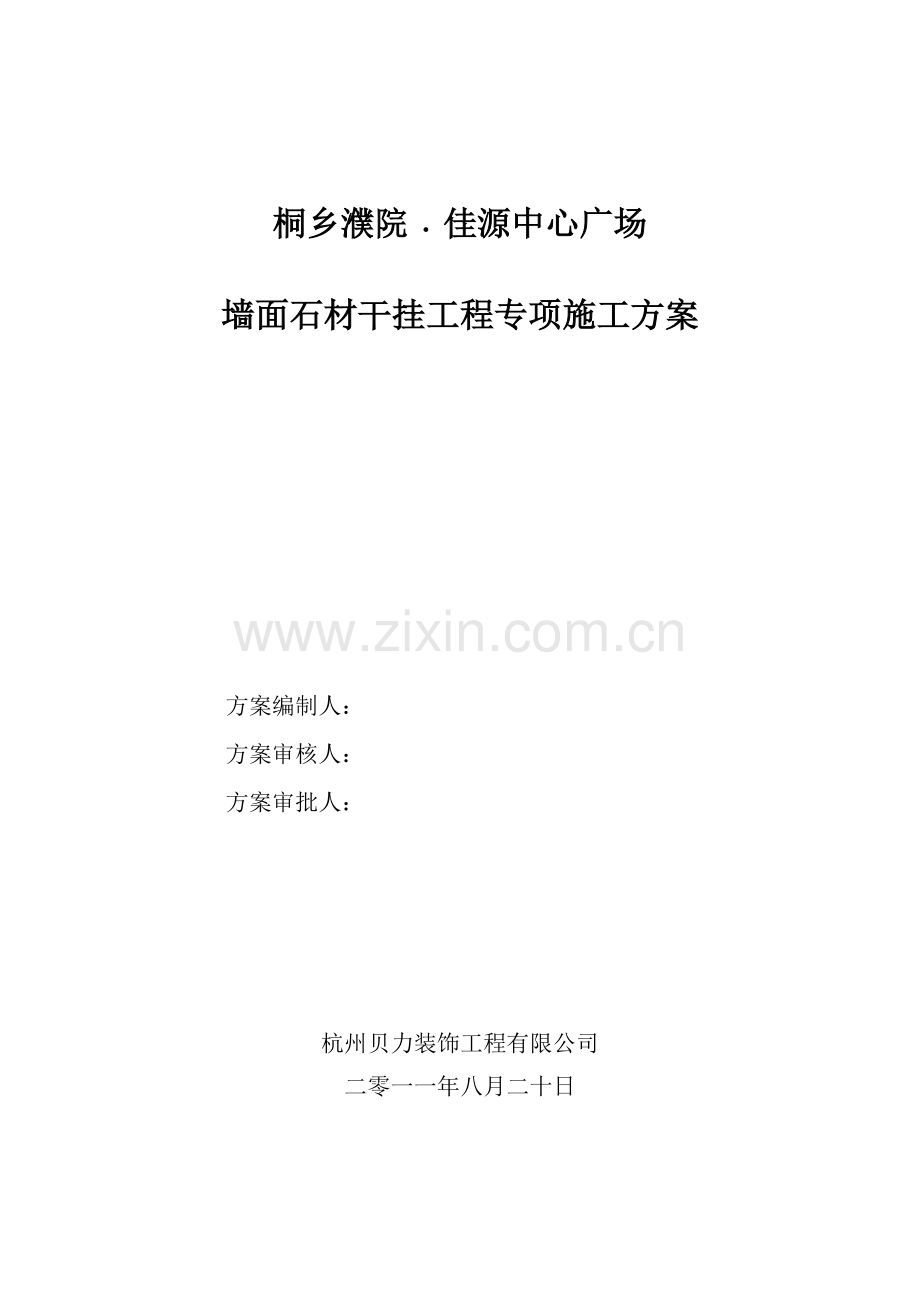

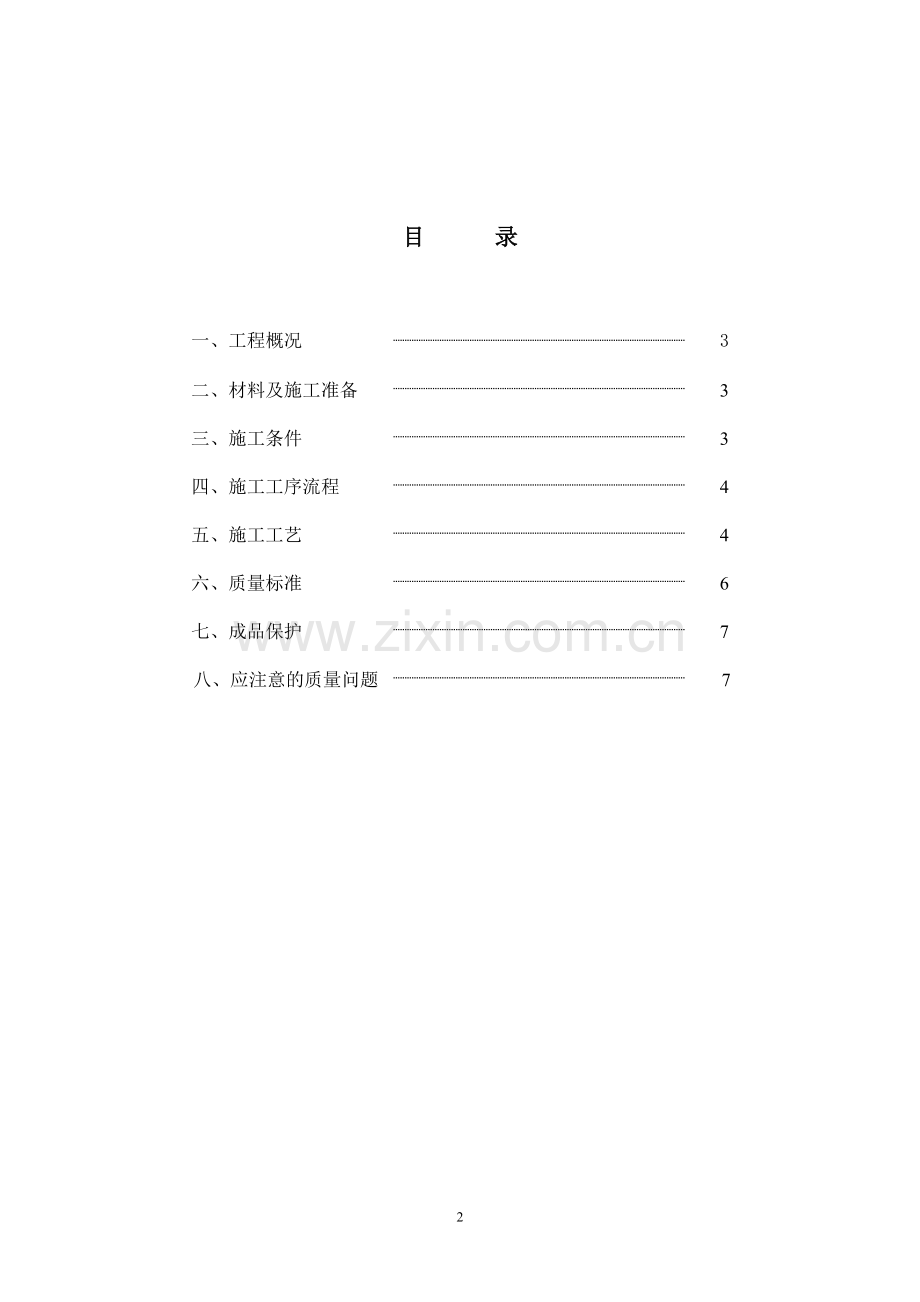

桐乡濮院佳源中心广场墙面石材干挂工程专项施工方案方案编制人：方案审核人：方案审批人： 杭州贝力装饰工程有限公司二零一一年八月二十日目 录 一、工程概况 3二、材料及施工准备 3三、施工条件 3四、施工工序流程 4五、施工工艺 4六、质量标准 6七、成品保护 7 八、应注意的质量问题 7桐乡濮院佳源中心广场墙面石材干挂工程专项施工方案一、 工程概况：本工程的墙面石材工程根据设计要求，有部分圆柱、门套饰面、相应配套的线条、雕花为石材，所以采用石材干挂的做法。二、 材料及施工准备：1. 本工程墙面干挂石材材料选用“承德绿或印度黄”石材专项产品，按设计图纸要求的规格备料。 2. 所用石材材料运输过程中应防湿，严禁滚摔、碰撞，不宜用褪色材料包装。3. 材料进场后对面块料规格尺寸、颜色进行检查，板块不得有隐伤、风化等缺陷。靠模筛选后,将选用的块料按房间部位分类堆放,同一开间使用筛选出的同一类块料。板材直立码放时应光面相对，倾斜度不大于15，层间加垫，垛高不超过1.5M；板材平放时，应光面相对，地面必须平整，垛高不超过 1.2M；包装箱高度不超过2M。4. 及时上报材料检验报告，并通知总包、监理、甲方进行现场取样复试，复试合格后方可使用。5. 根据石材干挂工程施工情况，需备有：冲击钻、电焊机、小型台式砂轮、裁改大理石用砂轮、手枪钻、塑料软管、铁制水平尺、方尺、底尺、盒尺、靠尺板、线坠、木楔子、全套剪裁机、开刀、灰板、小铲、木抹子、铁抹子、细钢丝刷、灰板、铅丝等各种工具。三、 施工条件1. 结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工饰面板所需要的水、电源等。2. 内墙弹好50CM水平线。3. 脚手架或吊篮提前支搭好,宜选用双排架子,其竖杆及拉杆等应离开门窗口角150200MM。架子的步高要符合施工要求。4. 有门窗套的必须把门窗、窗框立好（位置准确、垂直、牢固，并考虑安装大理石时尺寸的余量）。同时要用1：3水泥砂浆将缝隙堵塞严实。铝合金门窗框边缝所用嵌缝材料应符合设计要求，且塞堵密实并事先粘贴好保护膜。5. 大理石进场后应堆放整齐，下垫方木。核对数量、规格，并预铺、配花、编号，以备正式铺贴时按号取用。6. 大面积施工前应先放出施工大样，并做样板，经质检部门鉴定合格后方可按样板工艺操作施工。7. 对进场的石料应进行验收，颜色不均匀时应进行挑选，必要时进行试拼编号。四、施工工序流程 石材干挂施工工序流程： 挂件安装 钢制骨架制作安装 基层弹线 基层清理石材开孔 安装石材 缝隙处理 饰面清理 成品保护 分项验收 五、施工工艺 1. 基层处理：（1） 对于墙体首先进行垂直度检测，如发现垂直度偏差过大，及时向总包反映。（2） 将基层浮灰等进行清理（3） 注意墙体或柱体的密实度和强度，保证基层不出现起皮、空鼓等现象 2. 弹线： 在柱体、墙面或角钢上弹出底排石材标高线，并在柱面、墙面上作好控制线；根据石材分隔图弹出石材分隔线。 3. 骨架制作：用角钢或槽钢进行骨架制作，角钢与基底连接采用12不锈钢膨胀螺栓，角钢与角钢连接采用焊接，角钢与石材连接采用不锈钢石材挂件。对方钢、槽钢、角钢等碳钢配件进行防锈处理。制作骨架时，每一分隔都必须严格检查角钢标高，以保证石材安装准确、牢固。 4. 石材安装：（1） 石材安装时，石材打眼应预先根据石材调节片的位置，对石材进行打眼处理， 打眼位置应根据石材挂件的形式及尺寸确定。但打眼位置距石材边不得小于四分之一边长。（2） 安装石材前，应把石材平铺在地面试拼，并按石材颜色、纹理、规格、表面平整、光洁度等进行编号。（3） 安装石材应从下往上安装，安装时应先根据挂件位置调整石材的垂直度及平整度，调整完毕对石材打孔位置进行灌胶，用以固定石材。 5. 勾缝：石材安装完毕，用石材密封胶对石材缝隙进行勾缝处理。用白棉纱对饰面进行清理，注意不要划破石材饰面。若勾缝需调色时，尽量一次调出一层的，并一次勾完。六、质量标准1. 保证项目（1） 饰面板品种、级别、规格、形状、几何尺寸、光洁度、平整度、颜色、图案，必须符合设计要求和有关标准规定。（2） 饰面板与基层连接牢固，其强度必须符合国家现行有关标准规定，严禁空鼓，不得有歪斜，缺棱掉角和裂缝等缺陷。（3） 粘结用料、干挂配件必须符合设计要求，碳钢配件需做防锈处理。2. 基本项目（1） 表面：平整、洁净、颜色过渡自然，无明显色差、纹理清晰，非整块板部位安排合理。（2） 接逢：填嵌密实、平直，宽窄一致，颜色一致，阴阳角主处板的压向正确，非整板的使用部位适宜。（3） 套制：用整块套割吻合、边缘整齐；墙裙、贴脸等上口平顺，突出墙面的厚度一致。（4） 坡向、滴水线：流水坡向正确；滴水线顺直。3. 允许偏差项目见下表：室内墙面石材干挂允许偏差和检验方法：项次项 目允许偏差（mm）检验方法1立面垂直12M托线板检查2表面平整度22M靠尺和楔形塞尺检查3缝格平直度2拉5M线尺检查4接缝高低度2用钢板短尺和楔形塞尺检查5接缝宽度0.3用钢板短尺检查6阳角方正0.3用200M方尺检查七、成品保护1. 施工前必须采取保护措施（如铺垫、遮挡），保护其他已完成一切工程项目。施 工时如有污染墙柱面、门窗、立线管及设备等，应及时清理干净。2. 大理石的柱面、门窗套等安装完后，应对所有面层的阳角及时用木板保护，同时 要及时清擦干净残留在门窗框、扇的砂浆。特别是铝合金门窗框、扇，事先应粘 贴好保护膜，预防污染。3. 运输物料、拆搭架子时，不得碰撞墙柱面装饰、栏杆及门框，门框及墙柱面阳角在适当高度要设置铁皮夹保护，以防手推车碰撞其他装饰面。4. 施工过程中，不得因操作而损坏各种水电管线及预埋件。5. 饰面板在凝结前应防止快干水冲、撞击和振动，严禁直接踩踏已完成的装饰面。八、应注意的质量问题1. 接逢不平，高低差过大：主要是基层处理不好，对板材质量没有严格挑选，安装 前试拼不认真，施工操作不当，分次灌浆过高等，容易造成石材外移或板面错动， 出现接逢不平、高低差过大。2. 开裂：（1） 施工前必须采取保护措施（如铺垫、遮挡），保护其他已完成一切工程项目。施工时如有污染墙柱面、门窗、立线管及设备等，应及时清理干净。（2） 有的大理石石质较差，色纹多，当安置部位不当，墙面上下空隙留得较小，常受到各种外力影响，出现在色纹暗缝或其他隐伤等处，产生不规则的裂缝。（3） 干挂墙面、柱面时，上下空隙较小，结构受压变形，使饰面石板受到垂直方向的压力而开裂。施工时应待墙、柱面等随结构沉降稳定后进行，尤其在顶部和底部，安装板块时，应留有一定的缝隙，以防结构压缩、饰面石板直接承重被压开裂。（4） 墙面或柱面碰损、污染，主要是由于板材在搬运和操作中被砂浆等赃物污染，不及时清洗，或安装后成品保护不好所致。应随手擦净，以免时间过长污染板面，此外，还应防止 酸碱类化学物品、有色液体等直接接触大理石表面造成污染。6
