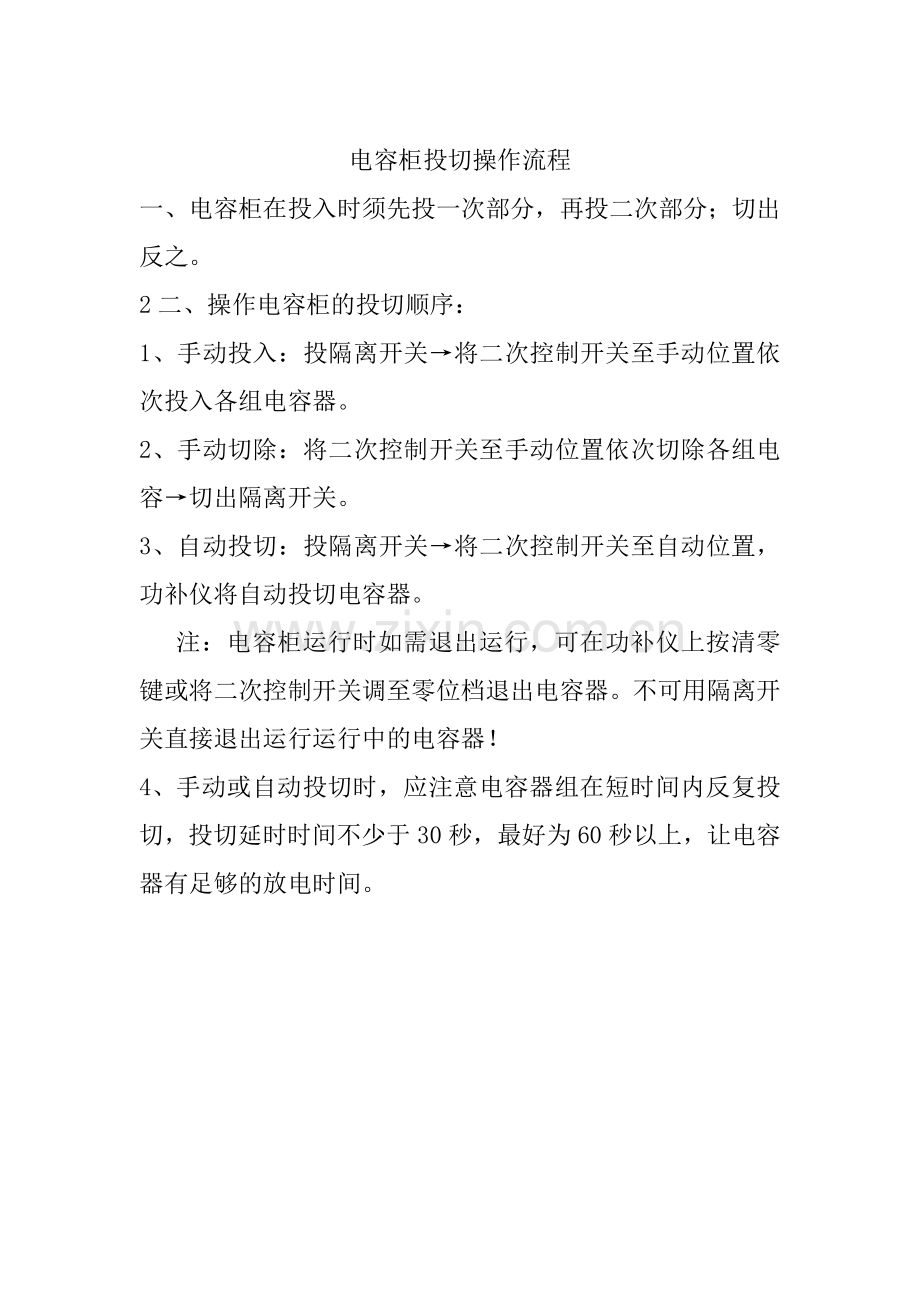

电容柜投切操作流程
一、电容柜在投入时须先投一次部分，再投二次部分；切出反之。
2二、操作电容柜的投切顺序：
1、手动投入：投隔离开关→将二次控制开关至手动位置依次投入各组电容器。
2、手动切除：将二次控制开关至手动位置依次切除各组电容→切出隔离开关。
3、自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容器。
注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行运行中的电容器！
4、 手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。

电容柜的停送电操作
1、电容柜送电前断路器应处于断开位置，操作面板上指令开关置于“停止”位置，无 功功率自动补偿控制器开关处于“OFF”位置。
2、应在系统全部供电且运行正常后才能给电容柜送电。
3、电容柜的手动操作：合上电容柜的断路器，将操作面板上的指令开关转到1、2…… 位置时，将可手动投入1、2……组电容器投入补偿；将指令开关置于“试验”位置时，电容柜将对电容器组进行试验。
4、电容柜的自动操作：合上电容柜的断路器，将操作面板上的指令开关转到“自动” 位置，合上无功功率自动补偿控制器开关（ON），将指令开关置于“运行”位置时，电容柜将根据系统设置对系统进行无功功率自动补偿。
5、电容柜仅在自动补偿失去作用时，方可采用手动投入补偿。
6、将电容柜操作面板上的指令开关转到“停止”位置时，电容柜将停止运行。

电容器操作规程
1、 目的：所有值班人员能够正确操作电容柜，并保证设备及人身安全。
2、操作程序：
(1）正常运行时，由电容器柜上自动投切装置按照运行状况自动循环投切电容组。
(2）正常停电操作时，应先拉开电容器组开关，后拉开各路馈电开关，送电时，操作顺序相反。
(3）事故情况下，如突然停电，必须先将电容器组的开关拉开，以免突然来电时，电压过高超过电容器允许值。
3、注意事项：
(1）电容器组开关跳闸后，在未查明原因前不准强行送电。
(2）电容器组严禁带电荷合闸，电容器组再次合闸时，必须在断开电源三分钟后进行。
4、巡检制度：
(1）电容器的巡查内容如下：
a．电容器外壳有无凹凸不平及鼓肚现象；
b．各接头接触是否良好，有无发热，变色现象；
c．电容器组有无异常响声或放电火花；
d．电容器有无异常气味。
(2）巡查工作完成后，在《配电室值班记录》上做好记录。
5、维护保养：
(1）运行中的电容器组，每年至少进行一次停电清扫、检查，其内容如下：
a．清理外壳、架构通风孔等上面的灰尘；
b．检查各紧固部位的螺丝有无松动；
c．检查保护装置情况是否完好；
d．检查空气开关及接触器的触头有无烧蚀现象。
(2） 全部工作完成后，在《设备检修保养记录》上做好记录。
6、 相关记录：
1、《配电室值班记录》
2、《设备检修保养记录》
