主板MOS管的测量和判断方法
主板上基本上都是N沟道的MOS管~一般我们的测量方法如下~黑笔接D红笔接S 有500欧姆左右的然后红黑对调~红笔接D黑笔接S 万用表显示"1"一般这样我们就可以认为管子是好的~更保险的说：红黑表笔对调测量G D S~除了黑笔接D 红笔接S有阻值以外~其他的接法都没有阻值！如果测量到某种接法阻值为"0"这个使用用镊子或表笔短接G S放电~ 然后再测量！电子元件之场管结型场效应管
　　一：场效应管分为结型场效应管（JFET）和绝缘栅型场效应管（IGFET）
二：场效应管工做原理
是一种电压控制器件(晶体管是电流控制器件),具有很高的输入阻抗,较大的功率增益,由于是电压控制器件所以噪声小, 场效应管是一种单极型晶体管,它只有一个P-N结,在零偏压的状态下,它是导通的,如果在其栅极(G)和源极(S)之间加上一个反向偏压(称栅极偏压)在反向电场作用下P-N变厚(称耗尽区)沟道变窄,其漏极电流将变小,,反向偏压达到一定时,耗尽区将完全沟道"夹断",此时,场效应管进入截止状态,此时的反向偏压我们称之为夹断电压,用Vp表示,它与栅极电压Vgs和漏源电压Vds之间可近以表示为Vpo=Vps+|Vgs|,这里|Vgs|是Vgs的绝对值.见输入输出特性。
三：结型场应管
　　结场型场直流输入电阻可达10^6~~~~10^9欧姆，工做原理栅源电压Ugs控制漏极电源iD。
此图为N道沟，结场型场效应管。S源极、D漏极、G栅极（控制极）
从结型场效应管的结构可看出，我们在D、S间加上电压UDS，则在源极和漏极之间形成电流ID。我们通过改变栅极和源极的反向电压UGS，则可以改变两个PN结阻档层(耗尽层)的宽度。由于栅极区是高掺杂区，所以阻挡层主要降在沟道区。故|UGS|的改变，会引起沟道宽度的变化，其沟道电阻也随之而变，从而改变了漏极电流ID。如|UGS|上升，则沟道变窄，电阻增加，ID下降。反之亦然。所以改变UGS的大小，可以控制漏极电流。这是场效应管工作的基本原理。
结型场应管的特点
(1) 是结型栅型效应管,它只能工作在反向偏置状态
(2) 结型栅场效应管应用的电路可以使用绝缘栅型场效应管,但绝缘栅增强型场效管应用的电路不能用结型 栅场效应管代。
附图：

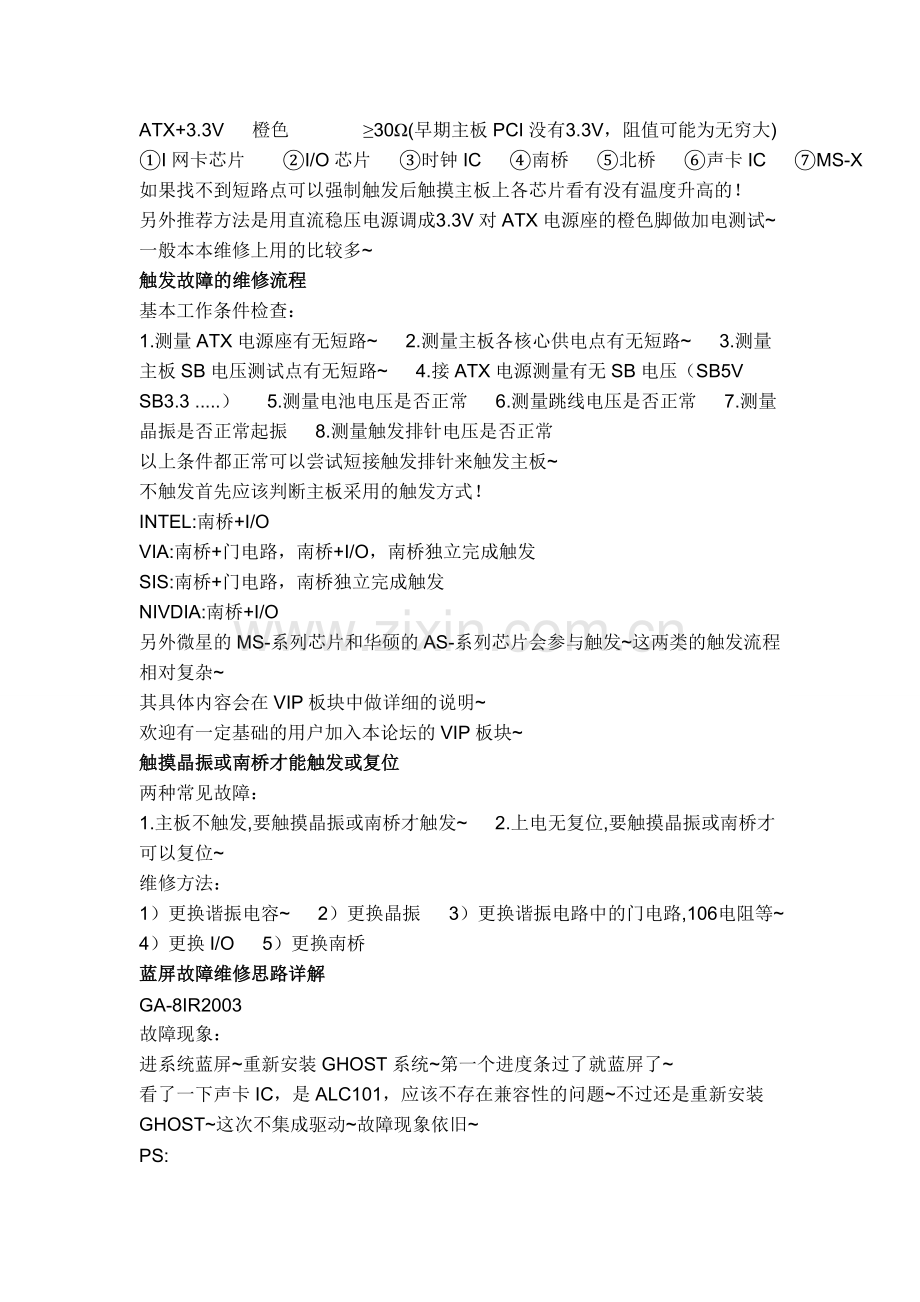

ATX+3.3V短路的维修
ATX+3.3V 橙色 ≥30Ω(早期主板PCI没有3.3V，阻值可能为无穷大)
①I网卡芯片 ②I/O芯片 ③时钟IC ④南桥 ⑤北桥 ⑥声卡IC ⑦MS-X
如果找不到短路点可以强制触发后触摸主板上各芯片看有没有温度升高的！
另外推荐方法是用直流稳压电源调成3.3V对ATX电源座的橙色脚做加电测试~一般本本维修上用的比较多~
触发故障的维修流程
基本工作条件检查：
1.测量ATX电源座有无短路~ 2.测量主板各核心供电点有无短路~ 3.测量主板SB电压测试点有无短路~ 4.接ATX电源测量有无SB电压（SB5V SB3.3 .....） 5.测量电池电压是否正常 6.测量跳线电压是否正常 7.测量晶振是否正常起振 8.测量触发排针电压是否正常
以上条件都正常可以尝试短接触发排针来触发主板~
不触发首先应该判断主板采用的触发方式！
INTEL:南桥+I/O
VIA:南桥+门电路，南桥+I/O，南桥独立完成触发
SIS:南桥+门电路，南桥独立完成触发
NIVDIA:南桥+I/O
另外微星的MS-系列芯片和华硕的AS-系列芯片会参与触发~这两类的触发流程相对复杂~
其具体内容会在VIP板块中做详细的说明~
欢迎有一定基础的用户加入本论坛的VIP板块~
触摸晶振或南桥才能触发或复位
两种常见故障：
1.主板不触发,要触摸晶振或南桥才触发~ 2.上电无复位,要触摸晶振或南桥才可以复位~
维修方法：
1）更换谐振电容~ 2）更换晶振 3）更换谐振电路中的门电路,106电阻等~ 4）更换I/O 5）更换南桥
蓝屏故障维修思路详解
GA-8IR2003
故障现象：
进系统蓝屏~重新安装GHOST系统~第一个进度条过了就蓝屏了~
看了一下声卡IC，是ALC101，应该不存在兼容性的问题~不过还是重新安装GHOST~这次不集成驱动~故障现象依旧~
PS:
声卡IC为AD188X,ADxxxx,SOUNDMAX,C-Media CMIxxxx的，主板芯片组为NFx的~安装GHOST如果驱动不兼容都会出现蓝屏死机重启的情况~
如果为以上芯片则安装GHOST系统时不集成驱动~安装完系统后手动安装驱动！
重新开机进CMOS，把声卡，网卡，猫........一切可以关闭的集成组件都关闭~
重新安装系统~安全度过~ 进系统一切正常~
断电拆掉声卡IC ALC101~清空CMOS（因为刚才屏蔽了所有东西~）
开机进入系统~OK没问题~
更换声卡IC后搞定~行内拿来的三块主板!终于有一块搞定了~其他两块...........郁闷!眼看颜面扫地啊~
------------------------------------------------
蓝屏维修思路：
1）排除全板供电问题，更换所有变性的电容~
2）排除软件故障！即驱动兼容性问题！看上面的PS：。。。。。。
3）排除硬盘坏道问题(mhdd扫)，内存显卡兼容性问题(尽量使用兼容性好的内存!比如我就用的金士顿! 不过是用现代的条子刷的~o(∩_∩)o...哈哈~比我正品的KINGMAX兼容性还好~郁闷~ )
4）关闭CMOS里声卡，网卡，猫，等等可以关闭的外接组件~保留硬盘哦~当然如果你不嫌麻烦可以把他们都拆掉,这样更安全!
5）如果是使用SATA硬盘，要注意CMOS里设置的SATA接口要镜像到相应的IDE口！不要和自身的IDE设备冲突!(看的懂就看,看不懂没办法～自己去CMOS里SATA的选项里慢慢研究吧!)
6）刷新BIOS资料(如果是假技嘉千万别刷真技嘉的BIOS!)
7）打PCI所有AD线阻值判断是否为南桥不良~
8）打内存所有AD线判断是否为北桥不良~
正确的DDR内存工作条件
DDR 184pin的电压不是DDR内存的工作电压!
这里正确的名称应该是VDDSPD，也就是内存SPD芯片的工作电压!
DDR内存真正的工作电压VDD应该是7,38,46.....180一系列~ 他们是连在一起的 可以直接测量7pin或180pin就可以了~
1pin是内存参考电压,91,92是系统管理总线！
总结一下DDR内存正常工作的条件:
1pin VREF参考电压 1.25V左右
7pin VDD供电 2.5V左右(很多主板厂商考虑稳定性把这个电压默认设置为2.6V)
91,92pin 系统管理总线SMBDATA，SMBCLK 3.3V左右,一般由VDDSPD经三极管或电阻上拉.
184pin VDDSPD内存条SPD的工作电压 3.3V(也有2.5V的)
16.17.137.138.75.76 CLK,6条时钟 1.6V（1-1.8V）
上拉供电 VTT_DDR 1.25V-1.35V VTT测量点是DDR槽边上的排阻!
一般是由VDD转换!电压是VDD的一半!给内存AD线提供上拉供电的~
内存故障维修全解
1. 测量内存的工作条件是否满足（供电，时钟，系统管理总线，上拉供电）
... 739&extra=page%3D1)
2.刷BIOS资料
3.打内存AD线的对地阻值,判断是否为北桥不良
4.测量北桥的供电是否正常
5.打CPU座的AD线
6.注意频率跳线
内存跑一半的故障维修: (已经检测到内存,但是还没有跑到显卡~也就是内存没完全过的!)
1.测量内存的工作条件是否满足（供电，时钟，系统管理总线，上拉供电）
2.刷BIOS资料
3.打内存AD线的对地阻值,判断是否为北桥不良
4.测量北桥的供电是否正常
5.注意频率跳线！ 频率不对会造成不过内存~
6.查看北桥附近成对出现的精密电阻,因为这些成对的精密电阻,是以电阻分压的方式为北桥提供参考电压的.
如果参考电压不对,也会导致内存不过.
当内存自动重启的维修：(数码卡在内存代码的位置自动复位或掉电!)
1）测量内存VDD,VDDSPD,VTT是否正常
2）测量内存时钟是否正常
3）打内存AD线的对地阻值,判断是否为北桥不良
4）I/O不良或南桥击穿
5）BIOS资料错误
循环跑内存不过！C1-C7,C1-C7循环(C1和C7中间可能会有其他的代码!)!
论坛里好多人问这个问题！处理方法无外乎下面的方法:
1.刷BIOS资料
2.更换BIOS块再刷BIOS资料
3.测量到I/O的时钟是否正常,一般是经过小三极管到I/O
4.I/O损坏(80%的可能,一般会发烫!)
5.COM口芯片损坏(一般如果COM坏了影响IO,COM会直接发热的)
6.32.768频率不够也可能引起死循环
PS:如果BIOS13.14.15.17无3.3V电压，如果上拉正常则为I/O损坏拉低了电压~
PS:DMA（Direct Memory Access），即直接存储器存取，是一种快速传送数据的机制。数据传递可以从适配卡到内存，从内存到适配卡或从一段内存到另一段内存。
也就是说CPU直接读取内存 而不需要经过北桥~
后期的AMD架构主板你会发现内存的AD线直接到了CPU座，而不是北桥~
所以遇到内存不过就要考虑CPU和CPU座了
南桥发烫的维修+南桥击穿的判断方法~
南桥发烫的维修要区别一个问题~就是南桥在什么情况下发烫!
1）接上ATX电源,不触发的情况下南桥就发烫,
一般95%可以判断为南桥击穿!同时伴随SB5V/3.3V存在短路情况,
拆掉LAN,1394等走PCI总线的原件,测量SB3.3V对地阻值,低于80欧姆一般可以判断为南桥击穿!
2)接上ATX电源,不触发时南桥没有温度,触发后南桥发烫!
(一般情况伴随诊断卡上会显示无复位)
一般常见于INTEL的大南桥,82801eb/db........等等~
故障愿意是AGP的供电不足,修复Vagp后一般南桥温度会正常！
80%是AGP供电MOS管击穿,或MOS控制极的IC不良!一般是LM324的运算放大器~银狐等杂牌产品会有一个WB1601A经常坏～造成无AGP供电!WB1601A只在杂牌主板中见过~网上找不到相关资料~谁有PDF的话PM我~

如果AGP供电正常后南桥还是发烫,一般可以通过打AD线来判断是否为南桥不良!
下面几个条件一般可以判断为南桥击穿：
1）SB3.3V对地短路或阻值小于80欧姆
2）CMOS跳线中间脚对地短路
3）接ATX不触发南桥发烫
4）对于ICH4和ICH5来说,打USB接口的对地二极体值也是很重要的测量依据!
尤其是因为插拔USB设备造成不能触发的!特别注意usb两条线路的阻值!当然要排除USB口自身短路!USB线路上的排阻排容也会影响!
(这招维修笔记本的用的很广泛!我也是跟笔记本维修的哥们学会的!不过忘记加上来了!多谢飞翔提醒!)
想更准确的判断南桥击穿可以通过打AD线来判断!
转我贴到其他论坛者死全家~
总结:
插ATX不触发,SB发烫排除LAN,1394短路则为SB击穿
触发后发烫,多为AGP供电不足,同时VIA,SIS遇到过Vcore不足造成SB发烫的!
一般要测量全板的各处核心供电是否正常,正常后打SB的AD线判断是否为SB不良~
ATX红色+5V和SB+5V/SB+3.3V短路的维修
所有的维短路的修都要排除点解电容漏电的情况!就是看到不爽就电容就拆掉!
SB+5V/SB+3.3V短路的还修个P啊~ (*^__^*) 嘻嘻……!开拆!拆到不短路为止!
SB+5V/SB+3.3V短路的维修
1）拆除网卡芯片 大家拆的最多的东西!
2）拆除防伪芯片! 华硕的ASUS-?微星的MS-？
PS:其实他们都不是什么防伪芯片,就是一个电源管理IC,控制全板的触发,电压,复位!
3）拆除SB3.3V的三端稳压管 这个会造成SB+5V/3.3V微短!
4）拆掉南桥
ATX+5V短路的维修
ATX+5V 红色 ≥200Ω(Intel/Lenovo370主板≥70Ω)
①I/O
②CPU核心供电上管DS极导通
370主板,因为370的CPU核心供电用的是ATX+5V,478以后的都是用的+12V了!
③网卡芯片 惹祸的东西!
④电压IC 电压IC的VCC来自ATX5V
⑤COM芯片 主板上唯一用到+-12V +-5V的IC!
⑥USB口 最简单方法是把USB口的跳线拿掉!
先这些,有其他的可能大家给个提示啊!
其他短路的维修会后期发布!
CPU无核心供电检测流程
这里提醒新手一个问题!CPU座上核心供电点不只一个!今天曾Sir和我说时我特意找了拆掉CPU座的板子看了一下!CPU座上下的位置上有很多个供电点!
CPU无核心供电检测流程
上假负载,用二极管档测量CPU核心电压点对地阻值
"0"短路①滤波电容击穿②反压二极管击穿③下管击穿④I/O严重击穿⑤南北桥击穿
"1"断路清洁CPU座,更换CPU座.
有阻值(一般478板≥20Ω)
在路测量上下管是否正常,测上管G级对地阻值
"0"短路电压IC击穿
"1"断路①小电阻开路②电压IC空焊③电压IC不良
有阻值
测量电压IC工作条件
1.供电(12V,5V具体看情况,可以去查PDF资料！)
2.VID线(必须让电压IC认为我们已经上了CPU！负载上VID要连接好!)
3.SS脚电压
4.外围相关的反馈电路
5.EN信号
电压IC上相关的工作条件很多~具体可以下载相关的PDF文档仔细查看相关的内部结构图~
另外多数PDF里都有相关的引脚定义的说明~可以自己好好看看！
更换电压IC
量电压IC外围的贴片电阻(基本知识要注意啊,千万拆下来量!478主板要特别注意查看电压IC相连的10Ω小电阻是否烧毁,10Ω会变成30Ω.)
更换电压IC外围的小三极管
o(∩_∩)o...哈哈 有一次我的假负载VID的位置短了根针，怎么搞都没有核心供电,后来看了下VID.........
郁闷啊！所以写个流程出来，按流程检测可以少走很多的弯路！!

--------------------------------------
CPU核心供电处上下管D极对地阻值(可大不可小)
这个阻值都是一些经验性的参考~针对不同的板型设计可能有一定的偏差~请大家灵活运用！
370针CPU座
上管D极≥150Ω(品牌机只有80Ω左右) 上管G极≥100Ω
下管D极≥100Ω 下管G极≥100Ω
462针CPU座
上管D极≥150Ω 上管G极≥400Ω
下管D极≥20Ω 下管G极≥400Ω
478针CPU座
上管D极≥250Ω 上管G极≥400Ω
下管D极≥20Ω 下管G极≥400Ω
754针CPU座
上管D极≥200Ω 上管G极≥300Ω
下管D极≥15Ω 下管G极≥300Ω
775针CPU座
上管D极≥250Ω 上管G极 300Ω-500Ω
下管D极≥15Ω 下管G极 300Ω-500Ω
939针CPU座
上管D极≥200Ω 上管G极≥500Ω
下管D极≥30Ω 下管G极≥500Ω
区分好两个测量点：
1）假负载上核心供电点
2）核心供电的电感处
正常状况下这两个点是连通的，但是如果座子空焊那么电感处还是有阻值的，但是假负载上的点阻值就无穷大了!
我上面的流程中说的是上假负载测量假负载上核心供电点的阻值!
数码卡档41,IRDY灯狂闪
我这里说的是主板问题！CPU不再考虑 462针很容易压坏边角，千万小心!
另外我下面是两个条件!一个是档41，一个是IRDY灯狂闪!如果这个两个都满足70%是BIOS资料问题!
数码卡档41,IRDY灯狂闪,一般伴随着蜂鸣器狂叫~
1）刷新BIOS资料(60-70%)
2）更换BIOS芯片再刷！BIOS芯片本身损坏。
3）查BIOS到南桥和I/O的线路（LAD0-LAD3.....）
4）I/O不良
6）南桥不良
7）内存 CPU不良造成档41
板载声卡故障的维修(可以发现硬件但无声音!)
干扰法：
不加电上假负载,插上耳机,把耳机带上,(*^__^*) 嘻嘻……~
万用表二极管档!红笔接地,黑笔触碰声卡IC的针脚!
如果耳机里听到电流声（噪音!）
说明声卡IC到耳机孔的线路是正常的!
这招在做家电维修的朋友中经常用，但是在搞主板维修的用的比较少！
如果没有电流声,看看有没有功放IC（不多!）,有就换了它,看看音频口的跳线有没有装!再就是声卡击穿或者外围的电容击穿！
（我上午维修的声卡问题就是忘记加跳线的 !上了跳线就OK了~无声的板子80%是这个问题~
因为以前接前置接口把跳线拔了,想用后面的接口却没把跳线放上!）
下面再说其他的问题!
1）测量声卡IC的5V供电有无偏低
(我和飞翔老大这里说的是偏低!不是说没有供电！偏低可能能认到设备,但是不能正常工作!频率有问题也一样,如果频率偏频也可能能认到硬件但是不能正常使用！这个情况同样会出现在内存上，如果时钟偏频会出现内存过一半的现象！)
2）更换声卡IC外围的贴片电容(一脚接地的贴片电容先都拆掉.)
3）更换声卡IC(工作条件都满足了还不出声音，肯定是他挂了！)
功放IC是在声卡IC到音频口之间的一个IC!不是所有的板都有~ 一般是飞利浦做的的!
功放IC的作用是对音频信号进行放大，如果无声,声音小,杂音都要考虑功放IC!
ATX+12V短路维修方向
上午一个行内MM拿来精英主板一块 银狐主板一块~，当然是先搞精英的了~(不过后来银狐的板子是声卡的问题 很好处理~)，精英板上假负载上点，风扇转一下就停了~明显是供电短路，懒的去查，先强制触发，结果发现强制触发也是转下就停~
(3.3V短路强制触发一般没问题!其他的强制触发都有危险,不建议!)
判断是ATX直接短路~ 打ATX对地阻值，发现+12V对地短路~
一般+12V短路的可能性有:
1.COM口芯片击穿
2.核心供电上管对地短路~
3.+12V线路上的大的贴片电容击穿(小电容不用考虑!+12V足以让小电容灰飞烟灭!)
PS:一般看到电容爆浆的先拆了~!
另外要判断是ATX20pin的12V短路还是ATX4pin的12V短路!
一般直接ATX20pin，如果可以触发 那就是ATX4PIN短路！
打了一下核心供电上管D极，发现阻值正常~说明CPU核心供电部分和ATX4PIN没有短路!
想都没想直接拆COM口芯片，结果12V还是对地短路~
把COM口芯片回焊上，整理一下思路~开始跑线路，发现风扇的电源接口有个比较大的贴片电容~ 没有其他的路好走!拆！
OK了~ 12V阻值正常了~ 上电，电压正常~上CPU。。。。。。。搞定！
本来不想补那个电容了 可是想想还是负责一点的好~ 于是找了个类似的贴片电容补上，OK！收工~
