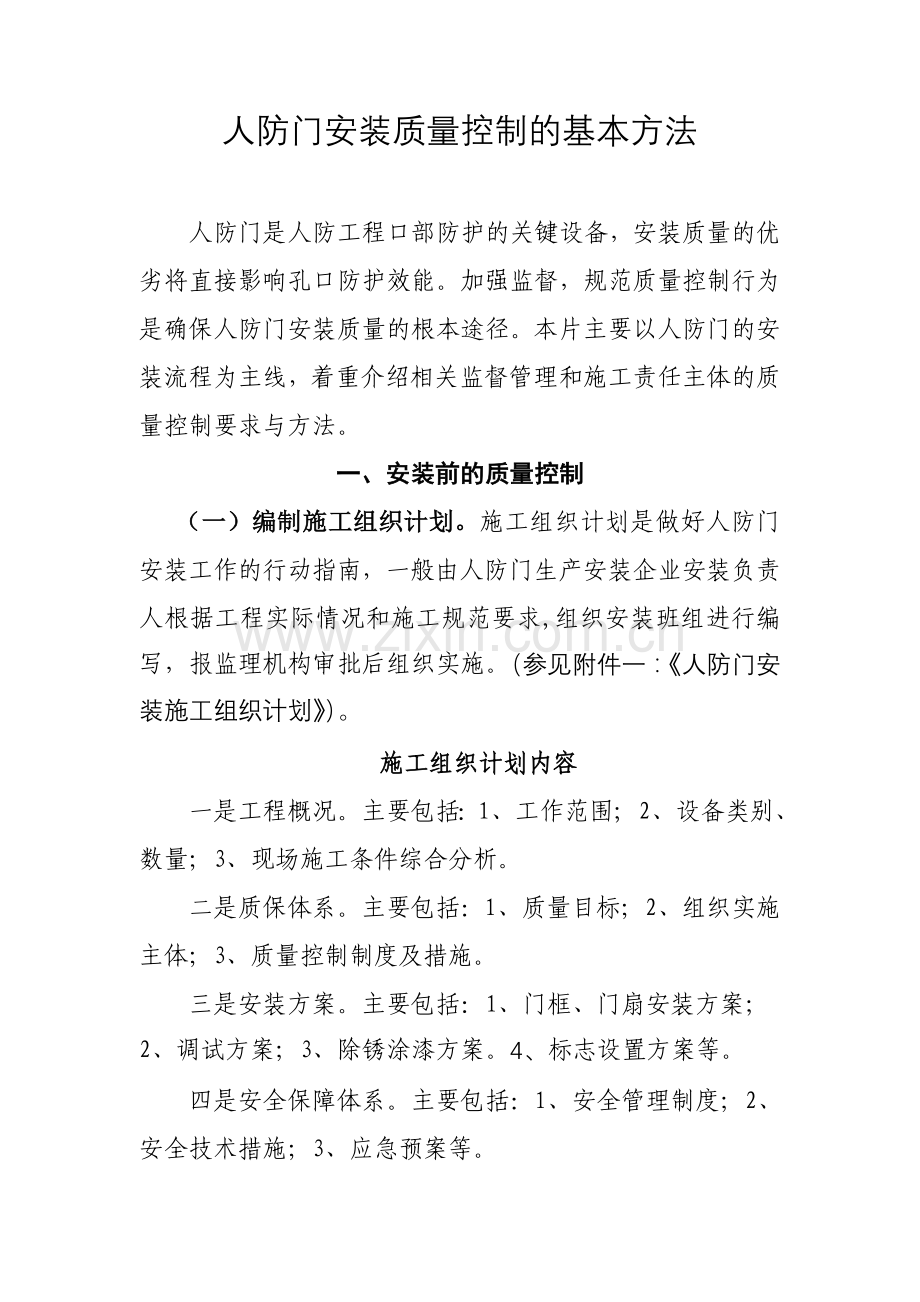

人防门安装质量控制的基本方法

人防门是人防工程口部防护的关键设备，安装质量的优劣将直接影响孔口防护效能。加强监督，规范质量控制行为是确保人防门安装质量的根本途径。本片主要以人防门的安装流程为主线，着重介绍相关监督管理和施工责任主体的质量控制要求与方法。
一、安装前的质量控制
（一）编制施工组织计划。施工组织计划是做好人防门安装工作的行动指南，一般由人防门生产安装企业安装负责人根据工程实际情况和施工规范要求,组织安装班组进行编写，报监理机构审批后组织实施。（参见附件一：《人防门安装施工组织计划》）。
施工组织计划内容
一是工程概况。主要包括：1、工作范围; 2、设备类别、数量；3、现场施工条件综合分析。
二是质保体系。主要包括：1、质量目标；2、组织实施主体；3、质量控制制度及措施。
三是安装方案。主要包括：1、门框、门扇安装方案；2、调试方案；3、除锈涂漆方案。4、标志设置方案等。
四是安全保障体系。主要包括：1、安全管理制度；2、安全技术措施；3、应急预案等。

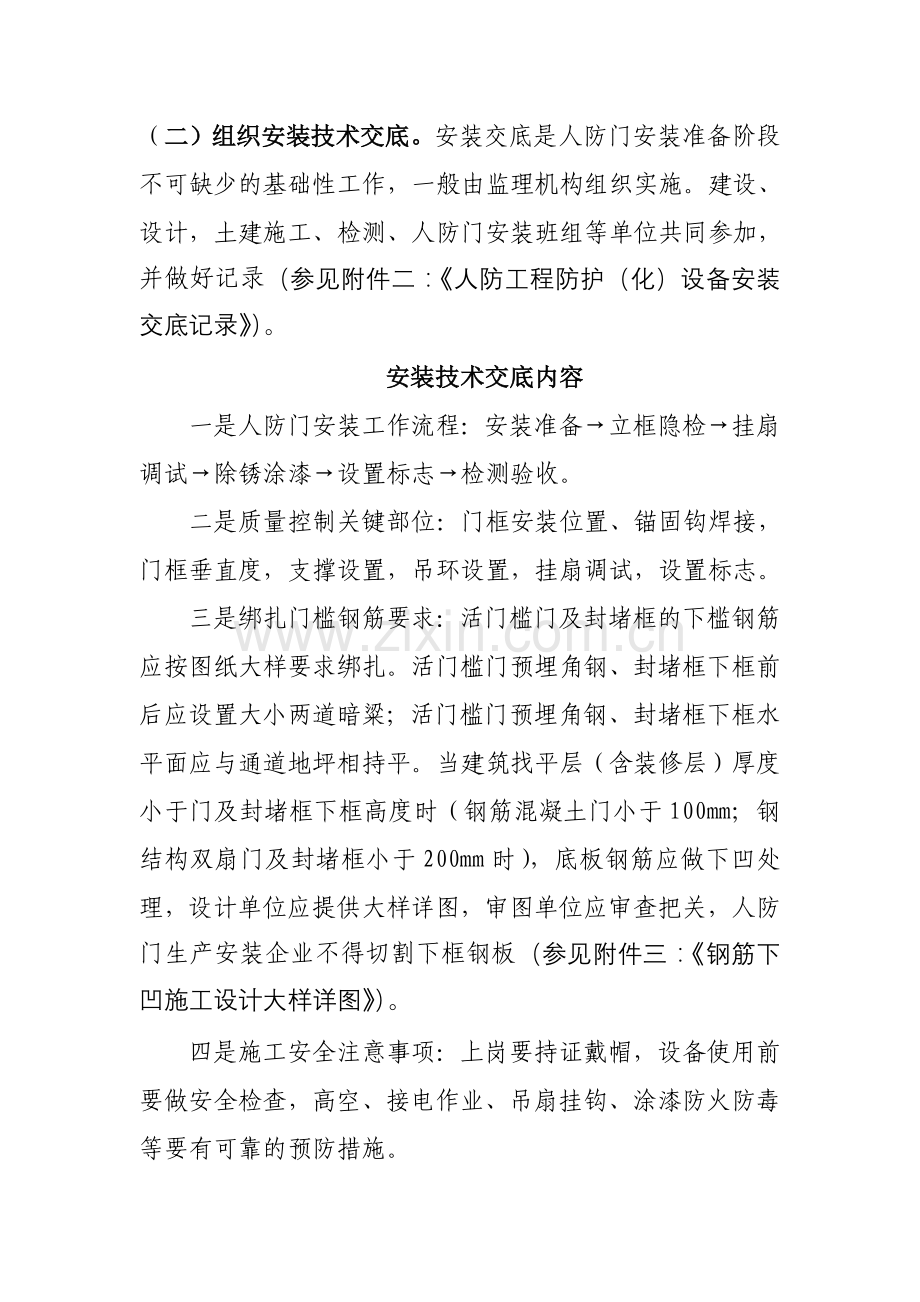

（二）组织安装技术交底。安装交底是人防门安装准备阶段不可缺少的基础性工作，一般由监理机构组织实施。建设、设计，土建施工、检测、人防门安装班组等单位共同参加，并做好记录（参见附件二：《人防工程防护（化）设备安装交底记录》）。
安装技术交底内容
一是人防门安装工作流程：安装准备→立框隐检→挂扇调试→除锈涂漆→设置标志→检测验收。
二是质量控制关键部位：门框安装位置、锚固钩焊接，门框垂直度，支撑设置，吊环设置，挂扇调试，设置标志。
三是绑扎门槛钢筋要求：活门槛门及封堵框的下槛钢筋应按图纸大样要求绑扎。活门槛门预埋角钢、封堵框下框前后应设置大小两道暗粱；活门槛门预埋角钢、封堵框下框水平面应与通道地坪相持平。当建筑找平层（含装修层）厚度小于门及封堵框下框高度时（钢筋混凝土门小于100mm；钢结构双扇门及封堵框小于200mm时），底板钢筋应做下凹处理，设计单位应提供大样详图，审图单位应审查把关，人防门生产安装企业不得切割下框钢板（参见附件三：《钢筋下凹施工设计大样详图》）。
四是施工安全注意事项：上岗要持证戴帽，设备使用前要做安全检查，高空、接电作业、吊扇挂钩、涂漆防火防毒等要有可靠的预防措施。
五是参建主体职责界定：土建施工单位应提供安全、方便的人防门安装施工条件。安装班组应与监理机构、土建施工单位，建立有效的通信联络方式，并与建设或土建施工单位签订施工安全、临电临水、设备吊运等协议，按规定办理进场手续。监理机构负责协调处理人防门安装与土建施工的工序矛盾，负责隐蔽工程的检查验收和质量监督报验工作，并按规定控制设计变更，一般设计变更由监理、建设和设计单位共同协商确定，凡涉及人防工程主体结构安全或防护功能的变更，必须送原人防审图机构审查，并报人防主管部门或其委托的人防质量监督机构备案。（参见附件四：《人防门安装进场施工协议》、附件五：《人防工程质量监督核查通知单》、附件六：《设计变更审查报告》）。
（三）、检验进场人防门。门框、门扇及配件进场堆放和数质量的检查验收是实施安装质量控制的第一道关口，是监理机构落实监管责任的基本职责。
进场人防门堆放要求
一是场地要求。土建施工单位应提供人防门存放场地，场地应平整、坚固、无积水，堆放位置应满足设备的搬移、吊装空间要求。
二是堆放要求。人防门门框、门扇不应与其他建筑材料混放，金属构件不宜露天堆放；门扇应水平堆放，其内表面应当朝下，并在长边垫置同规格的条形垫木，以防止受潮或者表面受损。
进场人防门质检项目
一是检查质量证明文件是否齐全有效，包括人民防空专用设备生产和安装从业能力达标企业证书、国家地下空间协会人防分会公布的产品目录、产品出厂合格证、专项检测和试验报告等。达不到规定要求，产品不得在工程中使用。
二是检查人防门类别、规格型号是否与图纸相吻合。
三是检查人防门的外观质量，门扇、门框有无破损、变形和锈蚀；零部有无损坏、锈蚀、缺少。
四是检查人防门孔净宽、净高、对角线长度是否在允许偏差范围内。
凡定型设备及配件数质量出厂达不到规定标准的不得安装，如果现场无法修复时，应退回生产厂家处理。（参见附件七：《人防工程防护（化）设备进场使用报验单》）。
（四）、确定门框安装具体位置。门框吊运前，土建施工单位应向人防门安装班组提供人防门孔中线、门口边线、及门框标高，监理工程师应组织交接，并共同签字确认。
（五）、规范门框门扇运送方法。门框、门扇运送应精心组织，并遵守下列规则：门框运送工具应使用塔吊或汽吊进行吊运，门框要与绳索绑扎牢固，并做到轻吊轻放；门扇运至现场后，要用铲车逐扇运送，并平放在地面上，不得竖靠在墙壁上。禁止使用敲杠、葫芦等简易工具运送门框、门扇，防止运送过程中发生变形损坏或人员伤亡事故。
二、安装中的质量控制
（一）安装门框的质量控制
1、立框：立框前，安装人员应根据图纸设计进一步确定门框的类别、规格和门扇的开启方向，依据土建施工单位提供的相关数据进行放线定位，确定门框、封堵框的准确安装位置。
2、支撑：立框调整到位后，应立即进行支撑固定。首先在底板内预埋门框支撑件，支撑件钢筋直径不小于20mm，并与底板钢筋焊接牢靠；支撑杆应当使用钢管，管径不小于45mm，壁厚不小于4 mm，严禁使用钢筋替代。当门孔宽＞2000 mm时，应在门框内侧设置内支撑，大的门框、封堵框还应设“八字” 形和竖向支撑，在门框前后设置双面斜向和水平外支撑，斜向支撑杆与地面形成60度夹角；当门孔宽≤2000 mm时，可在门框正面方向设置单面外支撑。
3、焊接：焊工应持证上岗，焊接材料、工艺应满足设计和施工规范标准；锚固钩规格及与门框搭接长度应符合生产图纸要求，而且应当双面满焊，锚固钩应伸入板、梁、柱的结构内。
4、隐检：在门框安装固定后，在安装班组自检的基础上，检测单位要提前介入对先期安装的门框质量进行质检，以对下一步的安装质量控制，起一个示范引领作用；监理机构在封模隐蔽前，要对门框安装质量逐樘进行检查验收。隐检的主要内容有：左门框左右方向、前后方向垂直度；右门框左右方向、前后方向垂直度；门框铰页座板中心线和前后方向垂直度；检查锚固钩与门框的搭接长度、焊接质量和间距，检查支撑固定等内容，并填写门框安装分项工程验收记录表，不符合要求的应及时下达整改指令（参见附件八：《人防门门框安装质量隐蔽验收记录表》）。
5、封模：门框支撑体系与模板支撑体系应各自独立，为防止施工人员擅自敲动门框支撑，监理人员在门框墙封模时要进行巡检，安装队伍要指派专人现场看护，一旦出现处理不了的问题，应及时通知人防质监人员到现场处理。
6、挂环：门扇吊环的制作安装质量是确保挂扇安全的关键。吊环由人防门生产安装企业根据生产图纸和《国家人防行业标准图集》规定标准进行制作配发；现场安装必须由人防门安装人员根据生产图纸和图集标准进行安装。
7、合模检：在门框墙模板封模后，混凝土浇灌前，质量监督机构应组织监理人员、人防门安装人员及土建施工单位项目经理，共同对门框安装、固定质量进行分项交接验收，并落实事后监管责任（参见附件九：《人防门安装质量合模复检记录》）。
（二）安装门扇的质量控制
1、挂扇：吊装门扇应在人防工程口部混凝土结构强度达到70%以上，且无严重混凝土质量缺陷的情况下进行吊装。吊装时应认真检查顶板预埋吊环的牢固程度，并在顶板吊环与门扇吊环间加装保险钢丝绳，在门框未安装完成前，不得拆除保险钢丝绳，必要时，在门扇吊装作业区设置安全警戒线，阻止无关人员进入，确保吊装安全。门扇要轻吊慢放，防止门扇的嵌压板、胶条槽等受撞破损。
2、调试：调试的顺序按初步调试→铰页机构调试→闭锁机构调试→综合调试进行。
初步调试主要方法是：反复启闭门扇，查看有无卡阻、运行是否顺畅；反复操纵闭锁机构，查看有无卡阻、运行是否顺畅；将门扇开启至任何角度查看有无自行启闭现象。
铰页机构调试方法是：调试铰页机构时，应当通过调整垫片的增减来调整铰页轴的垂直度，使门扇无自开自关现象，并使门扇与门框紧密贴合，贴合间隙应满足规范要求，当间隙超标时，严禁通过在承压板上加贴钢板条的方法减小贴合间隙。
闭锁机构调试方法是：滑栓式闭锁的调试，应采用增减锁头与锁轴间调整垫圈的方法使锁头完全滑入锁孔；插销式闭锁的调试方法，应采取从手轮处开始，沿传动方向逐次向锁头调整，使闭锁机构转动灵活，锁头同步动作。
综合调试：通过增减锁头座的调整垫片，使门扇与门框紧密贴合，锁头均匀受力。

3、油漆：涂漆、喷漆施工必须有相应的防火措施。门框、钢结构门扇如发现锈蚀，应先除锈，再刷底漆、刮腻子、打磨，然后再喷两遍油漆，漆膜应表面均匀、光滑、厚度达到100～120um，附着应牢固。颜色应一致，并符合《人民防空工程设备设施标志和着色标准》（RFJ01-2014）的着色规定。
4、标示：设置人防门标志是工程建设质量和日常维护管理的要求，也是国家人防行业标准规定的内容。标志的着色应按《人民防空工程设备设施标志和着色标准》执行，标志的内容、规格、图形应按《江苏省人防工程防护设备标识制作及安装要求》执行。
三、安装后的质量控制
1、检测：在竣工验收前，检测单位根据委托合同和图纸，按照《人民防空工程防护设备产品质量检验与施工验收标准》（RFJ01-2002）、《人民防空工程防护设备试验测试与质量检测标准》（RFJ04-2009）和《江苏省民防工程防护设备设施质量检测管理实施细则（试行）》的规定，逐樘进行检测。建设、监理、防护设备安装单位应到场配合检测。
3、验收：竣工验收是人防工程建设质量的综合评定。验收时，对人防门验收不仅要查看检测单位的检测报告、安装质量控制资料，还要实地查看防护设备的安装质量，并按一定的比利对检测单位的检测结果进行当场复检，形成有效的检测监督机制（参见附件十：《人防门安装质量竣工验收抽检记录》）
人防门安装验收主要内容
资料验收：人防门安装质量竣工验收时应提供下列资料：
1、人防工程施工图纸和设计变更文件；
2、人防门出厂合格证明文件；
3、人防门进场验收资料；
4、人防门框立框安装隐蔽检查验收记录；
5、人防口部主体结构验收记录；
6、人防门安装检查记录；
7、人防门安装质量检测报告。
实体验收：
1、规格、型号、开启方向是否符合图纸设计；
2、门框前后、左右方向垂直度是否符合要求；
3、门扇与门框连结是否可靠，闭锁机构固定是否牢靠；
4、门扇与门框的贴合间隙是否符合要求；
5、门扇和闭锁手动启闭力是否符合要求；
6、密封胶条、胶板是否固定牢靠，接头是否正确；
7、漆膜质量和着色是否符合要求；
8、标志设置是否符合标准。
附件一
人防门安装施工组织计划

工程名称：

工程地点：

工作内容： 人防门门框、门扇，封堵构件生产安装

编制单位： 人防设备厂有限公司

编 制 人：

审 核 人：

编制日期： 2014 年 5月

施工组织设计／方案报审表
工程名称：　　　 　
致：　司　　　 　　（监理单位）
　　兹报验：
　　□　１单位工程施工组织设计
　　□　２　人防工程孔口防护　　　　分部(子分部)/分项工程施工方案
　　□　３　　　　　　　　　　 　 特殊工程专项施工方案
□ 4 施工起重机械设备安装、拆卸方案
□　5
　　本次申报内容系第 一 次申报，申报内容公司技术负责人／项目经理部已批准。
附件：
□　1施工组织设计。
□　2　　人防工程防护设备安装 　 施工计划。

　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　日期:　2014.5.20　　　
项目监理机构签收人姓名及时间
刘
2014.5.20
承包单位签收人姓名及时间
王
2014.5.22
专业监理工程师审查意见:

经初审,该方案编制内容基本符合现场实际情况,具有一定的可操作性,引用规范条文准确,拟请总监理工程师最终审核确认后予以实施。

专业监理工程师： 刘 日期: 2014.5.21
总监理工程师审核意见：

同意专业监理工程师审核意见,同意实施。

　　　　　　　　　　　　 项目监理机构(章):
　　 总监理工程师：　黄东华　日期：　2014.5.21　

注：承包单位项目经理部应提前7日提出本报审表。

一、概述
1.我们非常荣幸能参加 绿地世纪城五期工程 人防设备安装的投标。为了能圆满地完成本项目人防工程门类防护设备设施的加工安装任务，我们组织专业技术人员仔细阅读本项目招标文件技术要求，精心编制了施工方案。
我们的服务宗旨是：“精心施工创优；服务及时、热情、周到”。
二、本工程施工方案主要编制依据
1.《人民防空地下室设计规范》GB50038-2005；
2.《人民防空工程设计规范》GB50225-95；
3.《人民防空工程质量验收与评价标准》RFJ01-2015；
4.《人防工程施工及验收规范》GB50134-2004；
5.《人民防空工程防护设备产品质量检验与施工验收标准》RFJ01-2002；
6.《人民防空工程设备设施标志和着色标准》RFJ01-2014。
三、工程概况
项目名称：绿地世纪城五期人防工程 ，位于江苏省无锡市惠山区，人防建筑面积约8692㎡，工程位于小区地下一层，平时设计为汽车库，战时功能为三个二等人员隐蔽单元，一个专业队装备部单元，一个人防移动电站， 钢筋混凝土结构。我单位根据设计要求及合同约定，负责门类防护设备的生产、制作、运输、安装、调试等工作，具体工作量以经无锡市人防审图机构审查合格的图纸为依据，实施对临空墙防护密闭封堵框，连通口双向防护密闭封堵框，各个战时主、次要出入口防护（密闭）门，风井扩散室悬摆活门等人防门的安装、调试工作。
我方先期组织人员查看现场，有针对性地制定设备的运输，搬运等事项。前期三通一平准备工作基本到位，临时道路满足设备运输车辆通行，到施工现场后，由我方解决设备的卸货，堆放等事宜，总包单位安排指定堆放地点，随即向监理单位落实相关报验手续。

四、质量保证体系
4.1．质量目标　
确保通过工程竣工验收，施工质量满足人防规范要求，质量合格。
² 建立完善的质量保障体系，配备高素质的生产管理和质量管理人员，强化“生产管理，质量第一”。
² 严格过程控制和程序控制，开展全面质量管理，树立创“过程精品”、“业主满意”的质量意识，使本工程成为我公司具有代表性的工程。
² 按照质量目标，将目标层层分解，质量责任落实到人，严格奖惩制度。
² 建立严格实用的质量管理和控制办法，便于操作的实施细则，在安装调试中坚决贯彻执行。
² 实行三检检度，切实做到自检、互检和终检，主动接受检验部的督促与检查。确保自检、互检和终检与生产进度同步，生产记录与生产同步。
4.2．人防门安装质量组织实施主体
由我宜兴人防设备厂按照与建设单位施工合同成立现场施工项目部，项目经理全权负责，下设材料采购，施工，质检，技术，安全，资料等小组，全面负责人防设备的安装质量和施工安全，做好与建设，监理，土建等单位的协调配合工作，确保施工的顺利实施。
根据本工程人防设备的安装工作周期集中、施工时间紧的特点，必须精心组织，精心施工，成立工程质量领导小组。其任务是狠抓安装质量，加强质量教育，对本工程防护设备安装质量实施检查，督促和奖惩。质量领导小组每周在生产调度会上讲评质量情况，研究质量问题，提出具体的质量要求。
质量领导小组成员及分工：
组 长：谭百印
职 责：主要负责质量教育、检查督促和实施奖惩；
副组长：杭庆
职 责：主要协助组长负责工程质量检查、把关；
组 员：王贤伟
职 责：主要负责现场安装质量和安全工作管理。

董事长

安装质量
生产质量

才
兴
杭

4.3. 人防门生产质量控制制度及措施
根据本工程人防设备生产周期集中、生产任务重、交货时间紧的特点，必须精心组织，精心生产，成立产品质量领导小组。其任务是狠抓生产质量，加强质量教育，对本工程防护设备生产质量实施检查，督促和奖惩。质量领导小组每周在生产调度会上讲评质量情况，研究质量问题，提出具体的质量要求和解决办法。
质量领导小组成员及分工：
组 长：杭
职 责：主要负责质量教育、检查督促和实施奖惩；
副组长：周
职 责：主要协助组长负责生产质量检查、把关；
组 员：赵
职 责：主要直接负责现场生产质量。

五、安装方案

5.1．门框，门扇安装方案
（1）标准安装工艺流程人防防护设备安装的标准工序如框图所示：

5.1.1门框安装质量控制
人防防护设备安装的关键前提是门框安装，是一套防护设备安装质量的基础，必须与土建施工紧密配合。
5.1.1.1影响门框安装质量因素：门框变形；门框水平度垂直度偏差超规范要求，门扇安装后的密闭性达不到要求；门框锚固钩材质，焊接质量不符要求，门框标高偏差大等。
5.1.1.2控制措施：对门框运输，场地堆放，吊运等环节实施专人负责；门框就位后采用专用检测工具对水平度垂直度检查，合格后立即采取临时固定措施，固定措施采用钢管斜撑，斜撑钢管须具备足够的刚度，严禁采用钢筋等柔性支撑，在墙板封模板后再次对水平度垂直度检查，并保证浇捣砼前严禁破坏敲除支撑，门框支撑拆除前应确保混凝土强度达到75%以上。；锚固钩由我厂根据加工图纸制作，确保长度和规格满足要求，现场施工时控制锚固钩间距，锚固钩与门框焊接缝为双面满焊，敲除焊渣；门框安装高度控制除了熟悉施工图纸外，还要充分利用土建现场确定的标高线。
5.1.1.3验收程序及方案
（1）隐蔽工程验收

人防门门框及其它人防设备预埋件安装完成后，我公司质检员和现场负责人先进行自检，并作好检验记录，合格后再请施工方和监理单位的工程师到现场检查验收，合格后请监理工程师在《隐蔽工程验收记录》上签字。然后由建设单位组织无锡市人防质监站，监理、设计、施工等单位的有关人员，到现场进行隐蔽工程验收。验收内容有：人防门框的安装位置、数量、型号、水平度垂直度公差，固定支撑牢固程度，锚固钩数量、间距及焊接质量，门框墙的配筋及钢筋绑扎质量情况。验收合格并签字后才能封模浇柱混凝土。

5.2门扇安装和调试
2.2.1重点检查门框垂直度偏差，力争将偏差范围控制在允许范围内，确保门扇与门框贴合面间隙满足验收规范要求；通过门轴垂直度的调试，确保门扇启闭力不大于设计标准值。
2.2.2调试工序进行前，应首先清洗各传、转动部件，调试至可靠、灵活运转。
2.2.3闭锁传动机构清洗完毕，通过加注润滑油，调节螺母松紧度等措施，对闭锁传动机构进行调试，采用相关检测仪器检测，直至启闭力不大于设计标准值。
2.2.4应尽可能连续进行门扇安装和调试，以缩短安装施工周期，减少对土建施工的影响。
5.3除锈喷漆
除锈干净彻底，门框、门扇、传动机构以及附属部件外露的各个部位，都应清除到位，经人防监理认可后，方可进行下一道工序。环保喷涂，底漆（防锈漆）两遍，要求表面均匀、平整、无淌流痕迹。面漆颜色满足《人民防空工程设备设施标志和着色标准》RFJ01-2014要求，漆膜厚度，附着力达到相关检测规定要求表面光滑、平整、美观。

（现场门框安装质量控制示意图）

5.3.防护设备主要检测设备、仪器
序号
名 称
型 号 范 围
数量
产 地
1
游标卡尺
0-150
54把
上海量具刃具厂
2
游标卡尺
0-300
19把
上海量具刃具厂
3
千分尺
50-150
20把
江西量具刃具厂
4
框式水准仪
200×200㎜
2台
哈尔滨量具刃具厂
5
万能角度尺
0-320度
4把
上海量具刃具厂
6
抗压强度实验机
NYL-500
1台
无锡建材器材厂
7
拉力实验机
EE-3A
1台
无锡建材器材厂
8
倾斜式微压计
YYT-2000B 0-2000Pa
1台
上海双成科教仪器设备有限公司
9
玻璃转子流量计
LZB-S 0-1.0
1台
上海仪器仪表厂
10
玻璃转子流量计
LZB-S 0-2.5
1台
上海仪器仪表厂
11
立式水平仪
JZC D型
2台
上海仪器仪表厂
12
经纬仪
/
1台
上海仪器仪表厂
13
超声波探伤仪
ST-46A
1台
常州市武进超声波仪器厂
14
全自动数字式回弹仪
HT225
2台
北京市康科瑞工程检测技术
有限公司
15
震动时效仪
SSMN专家型
1台
济南西格马有限公司
16
钢筋位置测定仪
KON-RBL(D)
+扫描型
1台
北京市康科瑞工程检测技术
有限公司
17
钢性气密检测室
防护(密闭)门
2套
宜兴市人防设备厂有限公司
18
钢性立装调试架
宽度3800-4500㎜
2套
宜兴市人防设备厂有限公司
19
铰页同轴度检测仪
芯棒-2000
8根
宜兴市人防设备厂有限公司
20
拉力机
KL-30
1台
无锡建材器材厂
21
漆膜附着力划格器
0-1.0
1套
宜兴市人防设备厂有限公司
22
螺纹检测仪
M48*1.5-60度
2件
上海量具刃具厂
23
塞尺
0.02-1.5MM
2付
上海仪器仪表厂
24
电子计重秤
TSC-100
1台
上海仪器仪表厂
25
垂直度检测仪
JZCD型
2台
上海仪器仪表厂
26
磁力线垂
3M
5把
上海仪器仪表厂

（2）竣工验收

待各专业施工完成后，再进行防护门整体安装质量检查是否符合设计和规范要求，并按照《钢结构密闭门和防护密闭门产品质量分等》（GJBZ20130-93）规定进行密闭性能和启闭性能测试。
对存在的问题确定整改方案并加以完善、整顿；对质量保证资料进行核查；填写民防工程预验收证书。预验收通过后，建设单位凭民防工程预验收证书和竣工资料，向无锡市人防质监站提出竣工验收申请。

六、安全保障体系
6.1安全管理措施
实现安全管理措施主要从落实安全管理目标和安全组织管理入手
6.1.1安全管理目标
把安全管理与生产任务紧密结合，确保公司生产人员安全、严防各类事故发生，确保无重大伤、亡事故。
6.2.2安全组织管理
针对本工程，特成立安全生产领导小组：
组 长： 谭
副组长： 周
组 员： 杨

安全领导小组的职责：
² 对全体施工安装人员开展经常性安全教育，传达贯彻公司领导安全指示精神，确保安全第一落到实处。
² 在生产现场各作业面进行安全检查，发现不安全因素及时纠正，并在指挥组会议提出批评，强化安全措施。
² 实行以生产团队为基础的安全责任制。指定各队安全负责人，检查班组安全情况，有情况及时报告。
² 对已建立的安全规章制度，经常检查，贯彻落实。对安全工作重视，无安全事故的班组要进行表扬、奖励，对忽视安全，发生安全事故的班组，要批评、处罚。
6.2建立健全安全管理制度
教育全体公司员工，严格按公司规章制度中的有关安全条款执行。
² 安全第一，确保紧张有序的生产作业，做到无重大工伤事故。
² 加强一线生产人员三级教育及安全技术交底，并作书面记录。除经常性教育以外，结合重大节假日反复强调安全第一，并及时传达公司的有关安全教育内容。
² 建立安全责任制度。每个作业班组，都设兼职安全员，随时检查安全工作的执行情况，对优质无事故的班组，实行奖励。对有安全隐患的班组，提出批评并予以处罚。
² 遵守公司保安制度。严格执行设备操作规程，做到三不伤害。
² 特殊工种必须由有证专业人员承担，持证上岗。
² 生产中所用手动葫芦、氧气表、乙炔表、灭火器、电焊机、行车等设备，生产现场应有安全操作规章制度标牌，并填写责任人。
² 吊装设备操作人员要持证上岗。设备吊装时应有安全警戒线。门扇、门框吊装时，吊钩务必挂牢，检查无误后方能起吊。吊臂下严禁站人。对吊装等重要作业，须有专人在现场指挥。
² 电气焊作业时，施焊时周围10米范围内不能有易燃、易爆品。
² 服从总包土建施工单位的安全文明施工管理，接受建设单位、监理单位、总包土建施工单位的安全检查。
² 每次进现场前进行施工前安全教育。
² 每个项目必须进行两次以上的安全检查。主要是对一些如：吊装设施、电器设备、劳保用品等环节进行检查，发现问题及时整改，消除安全隐患，以防止意外事故的发生。

6.3应急方案制定
6.3.1熟悉环境，制定预案
根据公司实际情况制定制定预案，对可能存在的隐患进行认真研究，拟定发生紧急情况时的逃生路线。
6.3.2遇事不慌，按既定方案和程序行动
生产业过程中一旦发生物打致伤、电击事故或下坠伤人等事故险情，班长应迅速组织将伤员送至就近医院抢救治疗，同时将事故发生情况及时报告公司领导。
6.3.2自然灾害应急方案
1. 应急范围
本章仅含第3.5条台风和暴雨引发的自然灾害，如有突发的其它自然灾害则按国家和地方政府统一部署执行。
2. 应急准备
2.1气象信息的收集
台风和暴雨季节，分公司//项目部均应设专人收集气象信息，做好记录，并张榜公布；
2.2生产生活设施检查
台风期间，项目部要对生产生活临设进行加固处理，同时清理场内外排水沟道，保持畅通；对塔吊等大型设备的附着、迴转、吊钩等进行加固和处理，对场内机械设备防雷接地装置做好检查；
2.3生产安排
台风期间不安排大型设备作业，不安排高处作业；
3.应急程序
3.1用电管理
台风和暴雨期间，要加强用电管理。期间除了必须的生活用电外，工地实施用电管制，任何人未经批准不得启动电源；
3.2人员疏散
特大台风、暴雨期间，工地停工，人员有组织的疏散到安全住地；
3.3治安警戒
人员疏散的现场，应急小组组织留守保安队，并和当地警方联络沟通，做好工地/住地警戒工作，保护企业/员工财产安全；
3.4人员伤亡处理
如果发生坍塌或人员伤亡，则按第六章“人员伤亡事故应急”处置；
3.5机械设备事故处理
如果发生重大机械设备事故，则按第七章“重大机械设备事故应急”处置。
4．恢复生产
4.1台风和暴雨灾害后，分公司应急小组配合项目部立即做好灾害损失统计，编制清单，提取物证，报顾客、监理、地方政府；
4.2经顾客、监理认同后，项目部应立即清理现场，恢复生产.
人员疏散的现场，应急小组组织留守保安队，并和当地警方联络沟通，做好工地/住地警戒工作，保护企业/员工财产安全；
5.人员伤亡处理
如果发生坍塌或人员伤亡，则按第六章“人员伤亡事故应急”处置；
6.机械设备事故处理
如果发生重大机械设备事故，则按第七章“重大机械设备事故应急”处置。
7. 恢复生产
7.1台风和暴雨灾害后，分公司应急小组配合项目部立即做好灾害损失统计，编制清单，提取物证，报顾客、监理、地方政府；
7.2经顾客、监理认同后，项目部应立即清理现场，恢复生产。
七、现场文明施工及环保措施
考虑到该工程位接近市区，为了不影响施工进度和社会治安及市区城市环保形象，人防防护设备施工单位必须按照要求遵照执行，具体措施如下：
7.1文明施工措施
(1) 各种电器设施，均要有安全用电等标志。
(2) 建立防火责任制，进入工地，不得抽烟，氧割设备除必须装有回火止回阀外，必须放在安全地带，且氧气和乙炔不得放在一起。
(3) 遵守操作规程，不得自行其事，电焊作业时要佩戴绝缘手套，电焊手套淋湿时，要更换电焊手套等。
(4) 遵守现场总包施工单位的规章制度，接受安全施工的统一指挥。
(5) 车辆出入施工场地，必须对其进行清洗干净，以减少城市的污染。
(6) 工作完毕，进行施工场地的清扫，保证施工的有序进行。
7.2环保措施
(1) 在施工现场加强对生活用水的排放控制；
(2) 加强对施工机械的管理，改进施工工艺，减少施工过程中的噪音污染；
(3) 加强对施工铺设的有关管线(包括架空线)的保护措施，保证无重大管线事故发生；
(4) 在施工区域、生活区域落实做好危险品现场控制、防台、防汛、现场消防应急控制措施，确保现场事故率为零；
(5) 遵守国家、地方有关职业安全健康的法律、法规标准和本企业的有关要求，遵守甲方职业安全健康标准，做到建设工地无火灾事故、无重大伤亡事故；
(6) 健全施工区域内的管理、现场办公室管理区域内的各项规章制度。

XX人防设备有限公司编制
2015年5月

附件二
人防工程防护（化）设备安装交底记录
单位人防
工程名称
XXX人防工程
签名
参
加
单
位
建设单位

监理单位

人防检测
单 位

人防设备
安装单位

施工总承包单 位

记录事项
1、审查修改人防门安装单位的施工组织计划；
2、明确人防门安装班组进场施工相关手续办理要求；
3、明确人防门安装施工流程及关键部位的质量控制、设备设施进场质检和竣工项目报验要求；
4、明确土建施工和人防门安装施工工序安排事项；
5、明确有关设计变更的控制要求；
6、土建施工在钢筋绑扎时，要特别注意人防门框墙水平钢筋、门槛箍筋、作下凹处理的底板钢筋等关键部位绑扎工艺；
7、进场施工安全注意事项及相关应急措施；
8、明确各参建主体责任和有关事项的协调处理方法。

总监理工程师：王
设备监理工程师： 李 2015 年 5月1 6 日
1、 防护（化）设备安装施工前，监理工程应组织相关单位进行技术、施工协同方面的交底；
2、 相关责任主体应按交底会上明确的有关事项，认真落实相关责任；
3、 监理机构负责监督协调工作。

附件四
人防门安装进场施工协议

工程名称 XX人防工程

建设单位XX发有限公司

总包单位XX工程有限公司

监理单位XX监理有限公司

安装单位 XX有限公司XX组

2015年 5 月 18 日
内容：略……

附件五
人防工程质量监督核查通知单
监督注册编号：BH-2015-16
单位工程名称
XXX人防工程
所属区县
滨湖区
工 程 地 址
XXX
人防工程类型
单建式
附建式
受监建筑面积
13256 m2
地上层数
35
地下层数
2
人防层次
2
通知核查部位（内容）
至今轴至轴之间底板钢筋绑扎、人防门框安装质量
核查日期
2014-5-28
施工单位检查意见：

自检合格

技术负责人（签字）：

2014年 5月29 日
监理单位检查意见：

合格

监理工程师（签字）：

袁
2014年 5月29 日
设计单位检查意见：

检查人（签字）：

年 月 日
建设单位检查意见：

项目负责人（签字）：

年 月 日

申报单位：无锡市三利建设监理公司仙河苑二期项目部 申报日期：2014-5-28

质监站签收：孔伟

注：1、本表为核查部位各方检查意见，主体结构验收及竣工初验必须有设计单位、建设单位意见，其余核查部位有施工单位、监理单位意见即可。
2、本表人防质监站存一份，各检查单位存一份。

内容：略……

附件七
人防工程防护（化）设备进场使用报验单

工程名称：　XX园二期人防工程　　　　　　编号：A3.3 2015-45
致：XX建设监理有限公司玉兰花园二期人防工程监理项目部：
　　兹报验：
√□ １人防门（√□门框 □门扇） 进场使用。
√□ ２阀门（密闭阀门、√防爆地漏、√密闭接线盒）进场使用。
□　３滤毒设备（过滤吸收器、油网滤尘器等）开箱检查、进场使用
□ ４防化风管和配件进场使用
　　□　5其他人防防护（化）设备进场使用
名 称：　　人防门门框及配件　　　　　　　　　　　　
供货单位： 宜兴市人防防护设备有限公司
　　拟用部位：　　　　二期人防工程1、2、3号口部　　　　　
附件（共　　　　页）：
　√□ 1 清单（如名称、产地、规格、数量等）、样品。
　√□ 2 生产许可证、出厂合格证、质保书。
√□ 3 检测报告、复试报告。
　　本次报验内容系第 1 次报验, 本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　 安装施工部门（章）：XX人防厂无锡人防门安装班组
　　　　　　　　　 项目负责人：XX 日期：　2015-4-16　　
项目监理机构签收人姓名及时间
XXX
2015-4-18
安装报验负责人姓名及时间
XXX
2015-4-18
监理审查意见：
√□ 同意。 □ 不同意。

3个闭锁把手变形，需退回原厂处理； 锚固钩少11个需重新补充，其它设备设施符合要求同意使用。

　　　　　　　　　　　　 项目监理机构(章):
专业监理工程师：　XX红　日期：2015-4-18
注：防护（化）设备设施安装供货单位在设备设施进场后填写此表及附件，报人防监理工程师质检，检验合格后方可使用。
附件八
人防门门框安装质量隐蔽验收检查记录
人防门门框安装验收检查记录表
资料编号
A33-2015-11
工程名称
XXX
检查部位
2号口部FM-15-20门框
检查日期
2015-3-3
检查验收内容
垂 直 度
中 心 线
左门框
左铰页座板
右门框
右铰页座板
左左右
左前后
左中心线
左前后
左左右
左前后
左中心线
左前后
测点1
测点2
测点3
测点4
测点5
测点6
测点7
测点8
3mm
5.5mm
4mm
5mm
3
