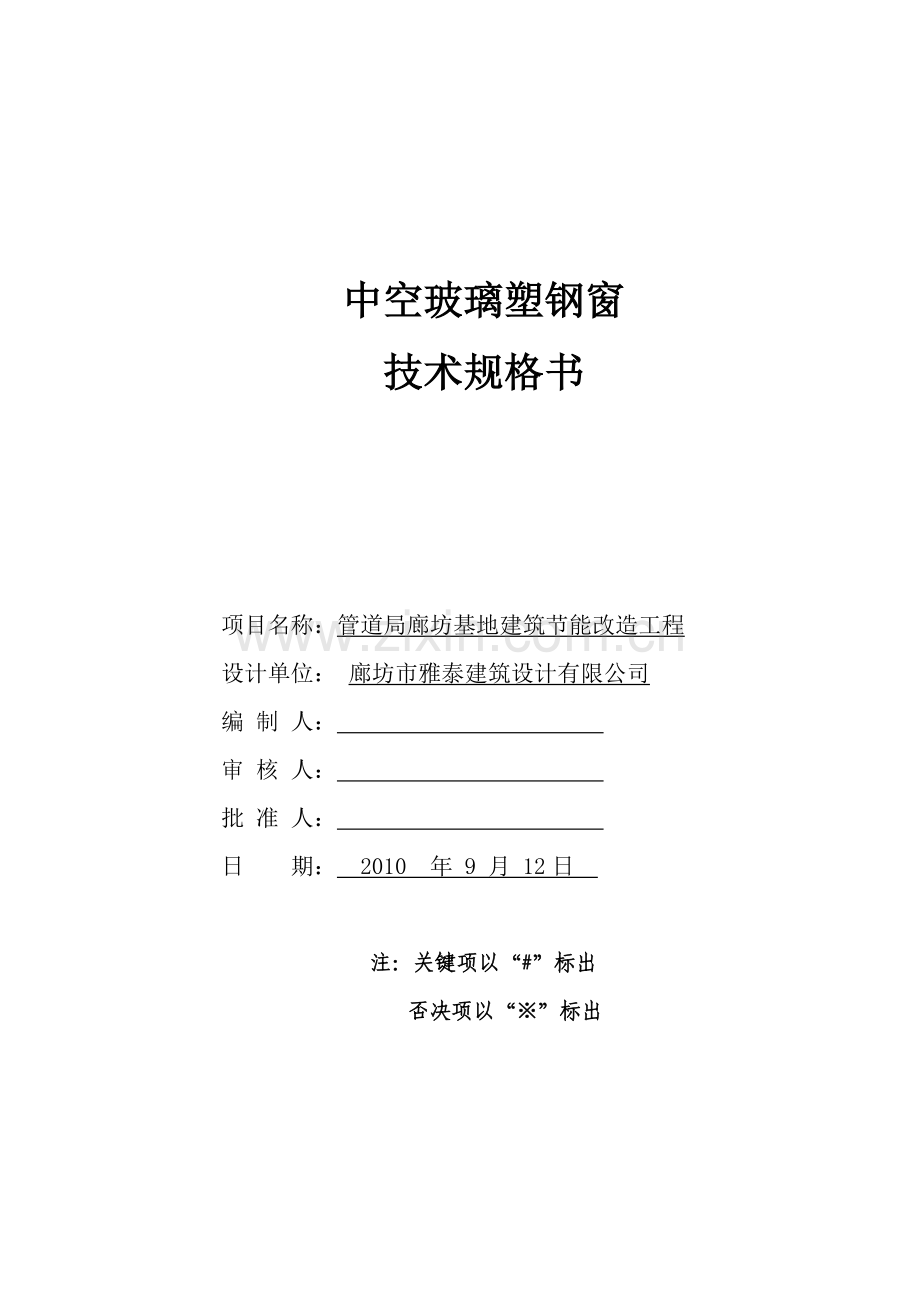

中空玻璃塑钢窗
技术规格书

项目名称：管道局廊坊基地建筑节能改造工程
设计单位： 廊坊市雅泰建筑设计有限公司
编 制 人：
审 核 人：　　　　　　　　　　 　
批 准 人：　　　　　　　　　　 　
日 期：　2010 年 9 月 12日　

注：关键项以“#”标出
否决项以“※”标出

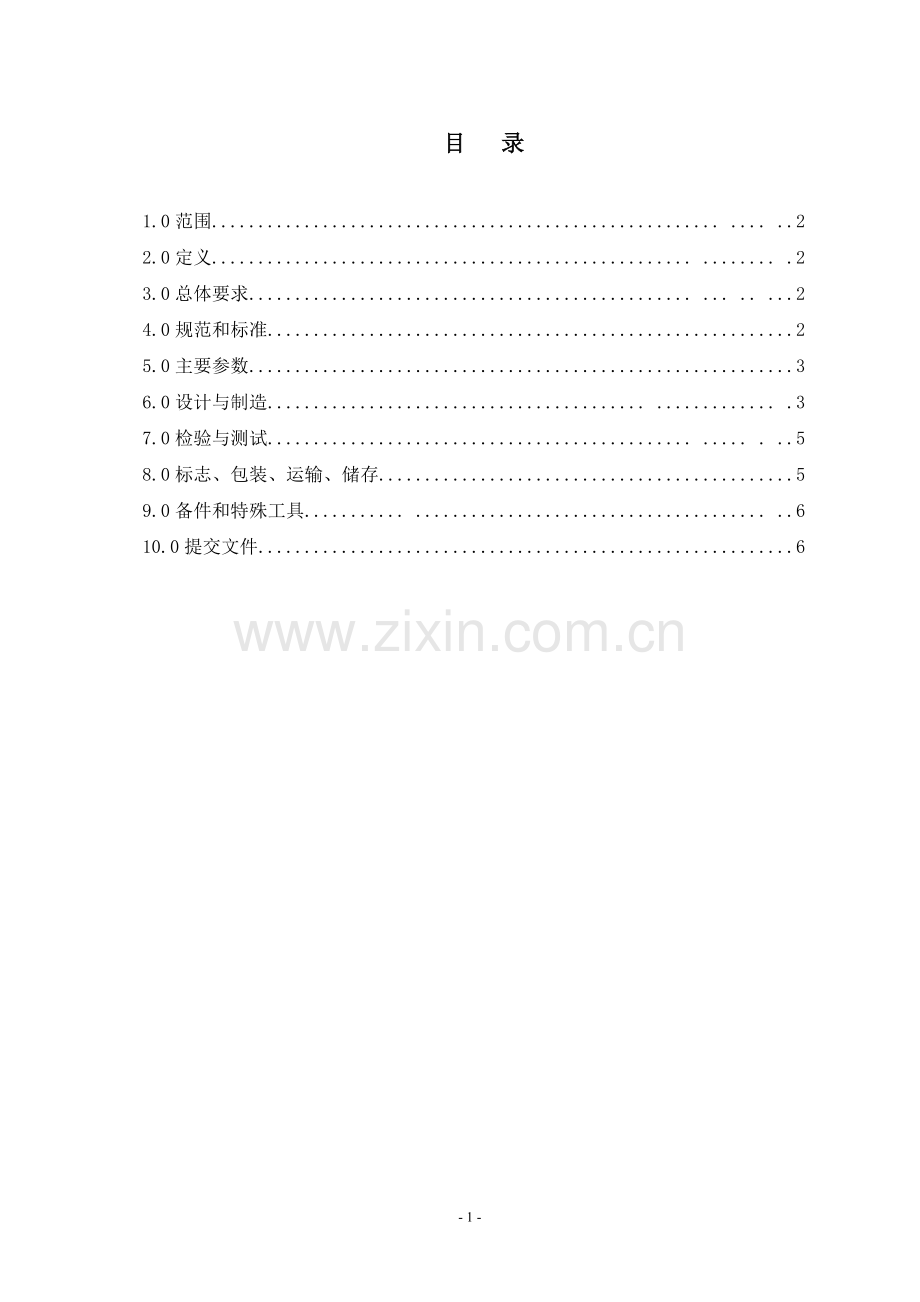

目 录

1.0范围....................................................... .... ..2
2.0定义.................................................... ........ .2
3.0总体要求................................................ ... .. ...2
4.0规范和标准.........................................................2
5.0主要参数...........................................................3
6.0设计与制造......................................... ............. .3
7.0检验与测试.............................................. ..... . ..5
8.0标志、包装、运输、储存.............................................5
9.0备件和特殊工具........... ...................................... ..6
10.0提交文件..........................................................6

1.0 范围
本技术规格书适用管道局廊坊基地建筑节能改造工程项目所需中空玻璃塑钢窗，主要针对中空玻璃塑钢窗在制造、材料、测试、检验和发运方面的最低要求。
2.0 定义
本技术要求用到的术语定义如下：
项目：管道局廊坊基地建筑节能改造工程
业主：管道局廊坊基地服务中心
设计方：廊坊市雅泰建筑设计有限公司。
供货商：是指按照本技术要求设计、制造本工程中空玻璃塑钢窗的公司或厂家。
3.0 总体要求
3.1供货商应能提供良好的售后服务和技术支持。应有近年来在相关领域的供货业绩。
3.2 供货商应提供成熟技术和产品，并需有相关业绩和实际应用证明。无充分实际应用的产品将不被采用。
3.3 考虑到长期的售后服务和技术支持，包括现场安装、维修、检查，供货商应有一定的技术支持能力。所有主要设备的供货商及分包商的工厂均需获得ISO9000认证。
4.0 规范和标准
中空玻璃塑钢窗应满足或高于下面列出的规范和标准的最新版本的要求。如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：
《未增塑聚氯乙烯（PVC-U）塑料窗》 (JG/T 140-2005)
《建筑采光设计标准》 (GB/T50033--2001)
《民用建筑热工设计规范》 (GB50176-93)
《民用建筑节能设计标准》 (JGJ26-95)
《民用建筑隔声设计规范》 (GBJ118-88)
《建筑结构荷载规范》 (GB50009-2001)
《建筑外窗抗风性能分级及检测方法》 (GB7106-2008)
《建筑玻璃应用技术规程》 (JGJ113-2003)
《建筑装饰装修工程质量验收规范》 (GB/T50210-2001)
其它要求均按有关的现行国家标准执行。
※5.0 主要参数
本工程采用80系列塑钢上悬及平开窗（间隔层气体为空气，传热系数不小于2.50W/(㎡·K)），中空玻璃5+12+5，玻璃颜色为普通透明，卷帘内纱窗。
抗风压级别：3级(2.0＜P3≤2.5)；
水密性级别：2级(150＜Δp≤250)；
气密性级别：6级(Q1＜0.5, Q2＜1.5)；
保温性级别：8级(2.5＜K≤2.0)；
空气隔声性级别：5级(40＜Rv≤45)；
采光性级别：3级(4.0＜Tr≤5.0)
5.1 塑钢表面应符合下列规定：
可视面应平滑，颜色基本均匀一致，无裂纹、气泡，不得有严重影响外观的擦、划伤等缺陷。焊缝清理后，刀痕应均匀、光滑、平整。表面处理颜色按设计要求或订货合同规定。
5.2 钢材及紧固件表面处理
a）钢材除不锈钢件外应按GB/T 13912-2002的规定处理；
b）紧固件按GB/T13911-92规定处理。
6.0 设计与制造
#6.1 技术要求
6.1.1 材料：
应根据窗的抗风压强度、挠度计算结果（外窗抗风压强度计算方法参见附录D）确定增强型钢的规格。当窗主型材构件长度大于450㎜时，其内腔应加增强型钢。增强型钢的最小壁厚不应小于1.5㎜，应采用镀锌防腐处理，端头距型材端头内角距离不宜大于15㎜，且以不影响端头焊接为宜。增强型钢与型材承载方向内腔配合间隙不应大于1㎜。
用于固定每根增强型钢的紧固件不得少于三个，其间距不应大于300㎜，距型材端头内角距离不应大于100㎜。固定后的增强型钢不得松动。
6.1.2五金配件：
五金配件安装位置应正确，数量应齐全，承受往复运动的配件在结构上应便于更换。五金配件承载能力应与窗扇重量和抗风压要求相匹配。当平开窗窗扇高度大于900㎜时，窗扇锁闭点不应少于两个。五金配件与型材联接应满足物理性能和力学性能要求。摩擦绞链的联接螺钉应全部与框扇增强型钢可靠联接。并符合国家认可授权检测机构检验合格。
其他五金构件均应符合相关国标要求。
6.1.3灵活性，窗扇应启闭灵活，无卡阻现象。
6.1.4表面处理颜色按设计要求或订货合同规定。
6.2 供货范围
本工程为改造工程，供货商供货前应根据施工图纸到现场复核测量尺寸，根据现场尺寸定做门窗，其中7层以上应采取内平开窗，外窗的分格及尺寸均保持不变。由厂家负责安装。
本工程主要工程量包括下列各项：
所属小区
楼号
层数（层）
窗户（m2）
总面积
新四区
4-28#
6
577.8
新四区
4-29#
6
577.8
新四区
4-30#
6
346.68
新四区
4-31#
6
577.8
新四区
4-32#
5/6
462.24
合计

2542.32
新六区
6a-1#
4
211.32
新六区
6a-2#
4
140.88
新六区
6a-3#
6
316.98
新六区
6a-4#
6
422.64
新六区
6a-5#
6
316.98
新六区
6a-6#
6
422.64
新六区
6a-7#
6
316.98
新六区
6a-8#
6
422.64
新六区
6a-9#
6
422.64
新六区
6a-10#
6
316.98
新六区
6a-11#
6
422.64
新六区
6a-12#
6
316.98
新六区
6a-13#
6
422.64
新六区
6a-14#
6
422.64
新六区
6a-15#
6
316.98
合计

5212．56
九区
9-1#
6
490.2
九区
9-2#
6
490.2
九区
9-3#
6
294.12
九区
9-4#
6
490.2
九区
9-5#
6
588.24
九区
9-6#
6
392.16
九区
9-7#
6
196.08
九区
9-8#
6
196.08
九区
9-10#
18
731.56
九区
9-12#
18
731.56
九区
9-13#
18
731.56
合计

5331.96
总计

13086.84

7.0 检验与测试
7.1 工厂试验
7.1.1塑钢窗出厂前应根据有关规范标准进行工厂试验。
7.1.2 外观检测
外观质量，塑钢窗外观应平整、光洁，无明显凹痕或机械损伤，表面应均匀、平整、光滑，不应有堆漆、麻点、气泡、漏涂以及流淌等现象。
外形尺寸和安装尺寸与供货商提供的图纸是否相符。
检验规则应符合《未增塑聚氯乙烯（PVC-U）塑料窗》 (JG/T 140-2005)检验规则之规定。
7.2 现场检验
7.2.1 设备运抵安装现场后，由供货商与业主共同开箱检查，发现问题，由供货商负责解决（即使在供货商工厂已试验过，而又发现问题）。
7.2.2 在现场验收试验前两星期，供货商应事先提出试验计划，并须征得业主的批准。现场试验合格后，由业主预验收。
7.3 检测内容
7.3.1 外观检测
外观质量，窗外观应平整、光洁，无明显凹痕或机械损伤，表面应均匀、平整、光滑，不应有堆漆、麻点、气泡、漏涂以及流淌等现象。
外形尺寸和安装尺寸与供货商提供的图纸是否相符。
7.3.2 材质试验
供货商应按拟定检验方案要求，按照标准《未增塑聚氯乙烯（PVC-U）塑料窗》 (JG/T 140-2005)进行材质质量试验。
8.0． 标志、包装、运输、储存
8.1 标志
8.1.1在检验合格证上应有以下内容：
a) 供方技术监督部门的检印；
b) 型材牌号和状态；
c) 隔热材料名称或代号；
d) 产品名称、类别、横截面图样和表面处理方式；
e) 生产日期或批号制造厂名称或制造厂标记和厂址；
f) 本部分编号 ；
g) 生产许可证号。
8.1.2 产品标牌的制作应符合《标牌》GB/T 13306 的规定。
8.1.3 产品及其五金配件的包装应安全、可靠，并便于装卸、运输和贮存。包装、运输应符合《运输包装收发货标志》GB/T 3199的规定。
8.2 包装、运输
产品在运输过程中应避免因行车时碰撞损坏包装，装卸时轻抬轻放，严格避免磕、摔 、撬等行为，防止机械变形损坏产品，影响安装使用。
8.3 贮存
产品应贮存在通风、干燥处，要避免和有腐蚀的物质及气体接触，并要采取防潮、防雨、 防晒、防腐等措施，产品平放时底部须垫平，窗框堆码高度不得超过1.5 m，窗扇堆放高度不超过1.2 m，产品竖放时，其倾斜角度不得大于20°。
9.0 备件和特殊工具
9.1 维护时所需的特殊工具应由供货商提供并在其标书中列出。
10.0 提交文件
随产品应提供如下文字资料
a) 产品合格证；
b) 质量保证书，其表述应符合《未增塑聚氯乙烯（PVC-U）塑料窗》 (JG/T 140-2005)中的规定；
c) 装箱单；
d) 产品安装图；
e) 五金配件及附件清单。
应把上述资料装入防水袋中。
