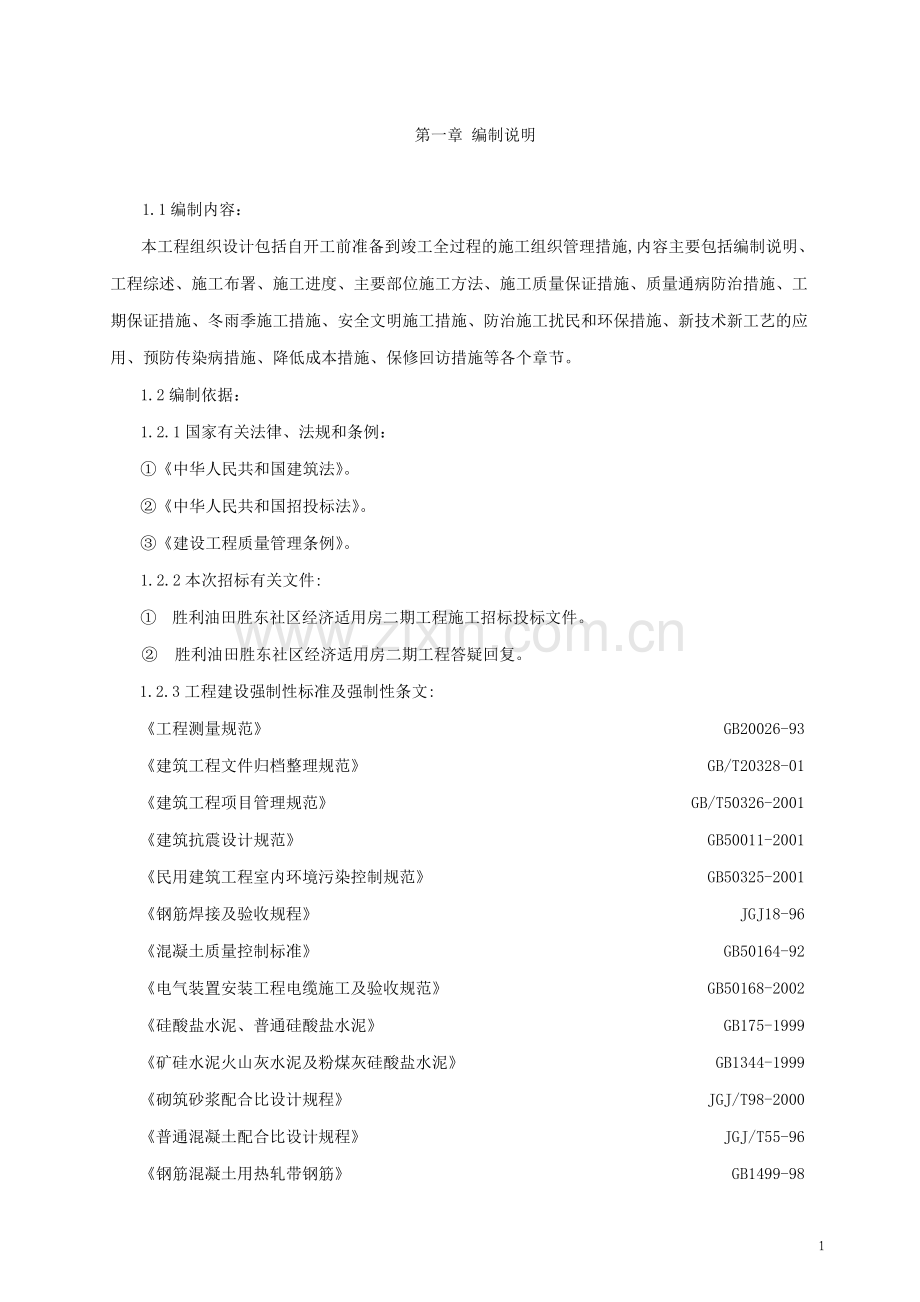

第一章 编制说明

1.1编制内容：
本工程组织设计包括自开工前准备到竣工全过程的施工组织管理措施,内容主要包括编制说明、工程综述、施工布署、施工进度、主要部位施工方法、施工质量保证措施、质量通病防治措施、工期保证措施、冬雨季施工措施、安全文明施工措施、防治施工扰民和环保措施、新技术新工艺的应用、预防传染病措施、降低成本措施、保修回访措施等各个章节。
1.2编制依据：
1.2.1国家有关法律、法规和条例：
①《中华人民共和国建筑法》。
②《中华人民共和国招投标法》。
③《建设工程质量管理条例》。
1.2.2本次招标有关文件:
① 胜利油田胜东社区经济适用房二期工程施工招标投标文件。
② 胜利油田胜东社区经济适用房二期工程答疑回复。
1.2.3工程建设强制性标准及强制性条文:
《工程测量规范》 GB20026-93
《建筑工程文件归档整理规范》 GB/T20328-01
《建筑工程项目管理规范》 GB/T50326-2001
《建筑抗震设计规范》 GB50011-2001
《民用建筑工程室内环境污染控制规范》 GB50325-2001
《钢筋焊接及验收规程》 JGJ18-96
《混凝土质量控制标准》 GB50164-92
《电气装置安装工程电缆施工及验收规范》 GB50168-2002
《硅酸盐水泥、普通硅酸盐水泥》 GB175-1999
《矿硅水泥火山灰水泥及粉煤灰硅酸盐水泥》 GB1344-1999
《砌筑砂浆配合比设计规程》 JGJ/T98-2000
《普通混凝土配合比设计规程》 JGJ/T55-96

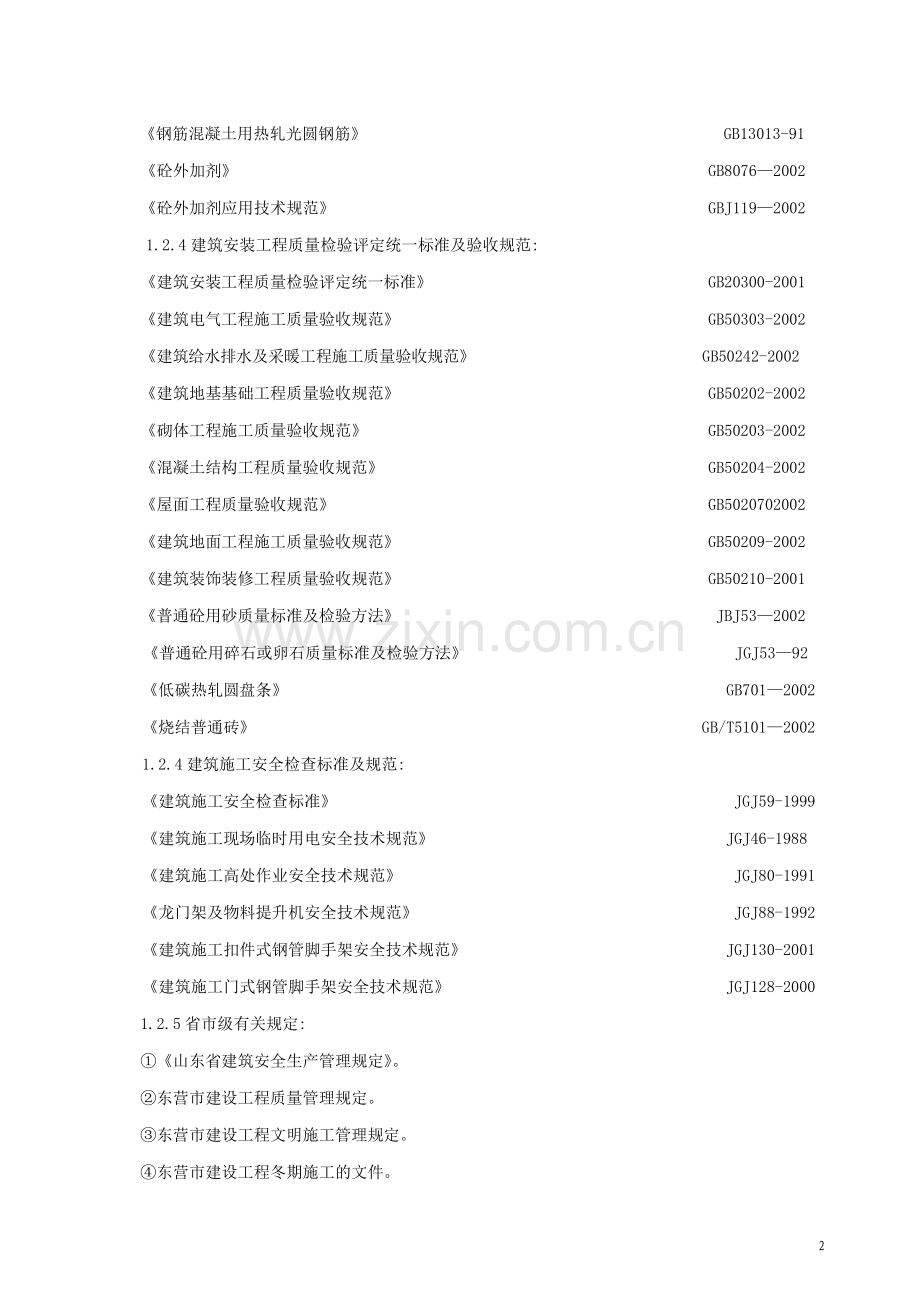

《钢筋混凝土用热轧带钢筋》 GB1499-98
《钢筋混凝土用热轧光圆钢筋》 GB13013-91
《砼外加剂》 GB8076—2002
《砼外加剂应用技术规范》 GBJ119—2002
1.2.4建筑安装工程质量检验评定统一标准及验收规范:
《建筑安装工程质量检验评定统一标准》 GB20300-2001
《建筑电气工程施工质量验收规范》 GB50303-2002
《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
《建筑地基基础工程质量验收规范》 GB50202-2002
《砌体工程施工质量验收规范》 GB50203-2002
《混凝土结构工程质量验收规范》 GB50204-2002
《屋面工程质量验收规范》 GB5020702002
《建筑地面工程施工质量验收规范》 GB50209-2002
《建筑装饰装修工程质量验收规范》 GB50210-2001
《普通砼用砂质量标准及检验方法》 JBJ53—2002
《普通砼用碎石或卵石质量标准及检验方法》 JGJ53—92
《低碳热轧圆盘条》 GB701—2002
《烧结普通砖》 GB/T5101—2002
1.2.4建筑施工安全检查标准及规范:
《建筑施工安全检查标准》 JGJ59-1999
《建筑施工现场临时用电安全技术规范》 JGJ46-1988
《建筑施工高处作业安全技术规范》 JGJ80-1991
《龙门架及物料提升机安全技术规范》 JGJ88-1992
《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001
《建筑施工门式钢管脚手架安全技术规范》 JGJ128-2000
1.2.5省市级有关规定:
①《山东省建筑安全生产管理规定》。
②东营市建设工程质量管理规定。
③东营市建设工程文明施工管理规定。
④东营市建设工程冬期施工的文件。
1.3编制目的：
本施工组织设计是用以指导施工准备和科学组织施工的全面性技术经济文件。真正指导施工是编制的维一目的。本施工组织设计，是为保证施工顺利进行、缩短工期、确保工程安全文明施工和提高经济效益的重要指导文件。它是由项目工程师会同预算、施工、技术、安全、物资管理等有关人员共同编制的，可作为编制季度、月度计划和分部分项工程施工组织设计的依据。

第二章 工程概况

2.1工程特点：
此工程位于锦华新区，为锦华新区五区54#56#工程。建筑面积5460 平方米，框架结构，主体五层，下有地下室，上有阁楼。计划开工日期2004年 11月5 日，计划竣工日期2005年 8 月30 日，计划作业日历天数295 天。
2.1.1建筑特点：
①楼地面： 找平层楼面，水泥砂浆地面；厨卫间为瓷砖楼地面。
②屋面 ：斜屋面为25厚挤塑保温板保温，1.2厚高分子聚合物水泥复合防水涂料防水，机制水泥瓦；
③天棚做法：卫生间为满刮腻子两遍成活，刷白色耐水涂料，房间楼梯间为乳胶漆，地下室为白色涂料，其余房间不做。
④踢脚做法： 踢脚150高做法见88J1-X1/F2踢三。
⑤内墙做法：1：3水泥石灰膏砂浆6厚，1：1：6水泥石灰膏砂浆找平6厚，1：0.3：3水泥石灰膏砂浆罩面压实抹光。（楼梯间为乳胶漆，地下室为白色涂料，其余房间不做）。
⑥外墙做法：外墙1:肉色涂料及黄色涂料；2：地下室为蘑菇石墙面。
⑦散水做法：为3：7灰土垫层，60厚C15抹20厚水泥砂浆散水，宽1000。
⑧台阶做法： 3：7灰土150厚，C15砼60厚，素浆一道，1：2.5水泥砂浆压实压光。
⑨门窗： 入户门为防盗门，卫生间为PVC门，内门为红榉贴面夹板门。地下室及楼梯间外窗单玻白色塑钢窗，其余外窗均采用双玻白色塑钢窗。
2.1.2结构设计：
① 基础:垫层为C10砼100厚，筏板基础、地下室外墙为抗渗C30砼，梁柱砼为C30砼，
②现浇梁板柱:为C30砼
③钢筋：φ—表示HPB235级钢筋fy=210N/mm2，Ф—表示HRB335级钢筋fy=300N/mm2; ‖-表示HRB400级钢筋fy=360N/mm2。
④墙体材料：外墙除注明外采用200厚加气砼块；内墙除注明外采用200厚加气砼块；门把除注明外均为200。

⑤混凝土保护层厚度:梁为25;板为15;柱为30;底板底部为50。
2.1.3安装特点：
①给水管道采用三型聚丙烯（PP-R）管材及管件，有用电熔连接。
②排水管道采用硬聚氯乙烯（PVC-U），承插粘结。
③室外燃气管道采用低碳钢的《输送流体用无缝钢管》GB/T8163-1999。采用焊接连接。
④室内燃气管道采用《低压流体输送用镀锌焊接钢管》GB/T3091-93。
⑤配电系统采用TN-C-S接地系统，采用380/220V，室内电压为220V。照明和插座分开供电，插座回路均采用住宅用电综合保护器控制。入户电缆穿DN100镀锌管；户内照明、插座线穿镀锌钢管沿墙、顶板敷设；弱电多采用穿PVC管敷设。
⑥弱电部分设有电话、闭路电视、宽带网络、对讲设备等。楼宇对讲系统采用不锈钢面板数码式可视对讲系统。
⑦采暖散热器卫生间采用铜铝复合散热器TLZ6.5-6/5-1.0型外，内系统采用一户一表，每户为一独立采暖系统，采用放射双管式系，统户内供回水管均埋设在各层楼板垫层内。埋地管道采用PEX-A型交联聚乙烯塑料管，埋地部分不允许有任何管件和接头。
2.2施工现场特征：
根据现场观察本工程处于黄河路与青岛路之间，东临青岛路，场区内建临时施工道路，地式已整平，交通方便，需甲方将水、电引至现场。施工期间最高气温37℃，最低气温-12℃冬季东北风较多，7-8月雨季施工期。
2.3施工条件：
现场三通一平甲方平整。钢材、水泥由甲方供应到现场，其他材料自购。机械设备、管理人员、劳动力运输车辆由公司统一安排，具体需要量见后。
第三章 施工布署

3.1指导思想和管理目标：
3.1.1指导思想:
以质量为中心,采用ISO9000国际质量管理体系、ISO14000环境管理体系和ISO18000职工健康安全管理体系，建立完善的工程管理体系，编制切实可行的工程项目施工计划，选配高素质的项目经理、项目总工和其它主要管理人员，严格按项目法组织施工，积极采用各种新技术、新工艺、新材料、新设备，精心组织，科学管理，优质、高速、安全地建成该工程。
3.1.2质量目标：
确保“优良”工程、创“无质量通病住宅”工程、争创“金洲杯”。
3.1.3工期目标：
计划开工日期2004年 11 月5日，竣工日期2005年8月30日保证295个日历天移交整个标段的工程。
3.1.4安全生产目标：
杜绝死亡、重伤、重大设备、火灾及食物中毒等重大安全事故，轻伤率控制在0.5‰之内。
3.1.5文明施工目标：
确保市级文明工地，争创省级文明工地。
3.1.6配合协调工作目标：服从指挥、配合各级各单位工作、上下一致、内外统一、统一指挥、干完本项工程交定这些朋友。
3.2组织管理机构和职责:
3.2.1管理机构与项目班子配备:
我们将全面按“项目法”组织施工，组织优秀的项目管理班子，严格按照ISO9000、ISO14000及ISO18000国际管体系进行管理。我们一定遵循：全面推广现场标准化管理，科学划分施工段，抓质量、保安全、抢进度，合理穿插安装和装饰各专业，全面落实完成工期、工期、安全各文明施工目标，全面履行本工程承包合同。
项目经理部全体成员将严格贯彻执行； 家和地方政府的有关法律、条例和国家强制性标准，充分发扬“团队精神、创新精神、敬业精神、勤俭精神”，加强“现场管理、成本管理、资金管理、合同预算管理和劳务队伍管理”，优质、高效的完成本工程的施工。
管理体系图

项目经理: 赵增明

总工:

材料部 焦宝祥
财务部 孙样祥
技术部 赵国光
办公室 郑曰光
施工部 李文飞
安装部 董云飞

3.2.2项目经理部职责:
本工程项目施工管理机构(项目经理部)代表企业严格履行工程合同，并积极应用法律、经济、行政等各种管理手段，对工程实施施工承包管理。为保证预期目标的实现，具体抓好以下工作：
①全面负责工程进度、工程质量、施工技术、安全生产和文明施工的管理。
②统一编制施工组织设计和施工方案，以利统一指挥和协调监督。统一进行各专业、各工种交叉作业的平衡调度，确保诸如施工材料、工作面、时间、机械、脚手架和施工用电等资源供应原和谐有序。
③统一现场平面管理，现场的材料、机具的摆放，临设的搭必符合总平面布置图的要求，同时根据企业形象要求搞好现场美化、绿化和标识。抓好现场文明施工，严格按照省级安全文明环保工地标准要求，搞好现场的安全、环保、文明施工管理。
④编制施工进度网络计划，根据招标文件工期要求，应用计算机网络技术对各分部、分项、专业的施工进度计划严格控制，确保工程形象进度和总工期目标按期完成。
⑤搞好与建设、监理、设计及政府有关部门的对接工作，要以合同为依据，接受建设、监理单位的指导和监督，作好与设计单位的配工作，同时要接受政府部门和社会机构的监督，搞好与周边单位和群众的关系，为工程建设创造一个良好的外部环境。
3.2.3项目部人员职责:
①项目经理：
项目经理受企业法人委托,对总部直接负责,代表企业全面负责履行承包合同,负责项目部与总部的关系协调,负责施工所需人、财、物的组织管理与控制。
②项目总工：
分管技术质量部和微机定，负责组织有关人员学习施工图纸和组织图纸会审，组织施工组织设计和施工方案的编制和交底，负责技术管理、质量管理、微机管理和档案管理。
③项目副经理：
对项目经理负责，具体负责施工现场的施工组织和协调管理，对工期、质量、安全、文明施工及成本目标进行控制。
④安装队长：
分管水、电、暖、信等专业安装的施工管理，实施工期、质量、安全、文明施工等方面的管理，配合土建作队工作。
⑤分管副经理：
在项目经理领导下，分管本栋号施工现场的施工组织和协调管理，对工期、质量、安全、文明施工及成本目标进行控制。
3.2.4部门的组成和职责：
①施工部：
由栋号长（施工工长2人）、各作业班班长组成，负责土建、装饰工程的施工，现场文明施工、安全生产和总平面管理，负责总进度计划、季、月、周计划编制和落实，负责编制材料和机具设备使用计划，落实安全措施，确保安全生产。
②技术部：
由总工、技术负责人、技术员、质检员、资料员、测量员、统计员、预算员等组成。负责技术和质量管理工作，主要包括组织图纸学习和会审，施工方案编制，技术交底，测量放线，新技术应用，负责人员培训、测量、计量、试验检验、微机管理、技术复核、隐蔽验收、质量控制、质量检查与评定、施工技术档案整理、工程预结算等工作。
③安装部：
由安装副经理、安装工长和水、电、暖、信班组长组成。负责配合土建的预埋、预留工作，负责水、电、暖、信安装专业的施工管理、安全管理、文明施工管理。
④材料部：
根据施工、技术、安装等部门提出的计划和要求。负责材料、设备、工具、办公、劳保用品的采购、供应、保管和管理工作。
⑤财务部：
负责成本管理及财务资金管理，工资发放，一切财务报表。
⑥综合办公室：
由办公室主任、两栋号安全员、兼职安全员组成。负责现场安全监督检查及内外公共关系的协调工作，包括安全、治安、交通、环保及周边关系的处理，负责文明施工、安全保卫及生活后勤保障工作。
3.3施工程序及工段划分:
3.3.1施工程序：
本工程遵循先地下后地上，先土建后安装，先结构后装修的，先室外后室内，先顶棚后墙面施工原则。主体结构自下而上逐层施工，待主体完成后自上而下进行外装修。施工工艺程如下：
楼地面工程
屋面工程
外墙抹灰
内墙抹灰
主体工程
竣工清理
水电暖调试
细木制安
基础工程
定位放线

门窗工程

水电暖予留安装
脚手架

3.3.2施工安排顺序：
制定施工任务计划 技术准备、生产准备 组织人员进场 施工现场准备 基础工程 主体工程（安装工程） 装饰工程 扫尾工程 竣工验收
3.3.3施工阶段划分：本工程从基础开始分两个施工作业队(两个栋号),各栋号分两个施工段，流水作业。
3.4施工劳动力组织:
3.4.1施工队伍:
施工中分两个栋号、两个施工作业队施工，两栋号的安装由一个安装作业队完成。
3.4.2劳动力安排计划：
根据工程量概算和施工组织设计需要量，以“保工期、抓质量以人为本”的原则，为保证工期按期完成，工程质量达到优良标准，施工技术力量的准备是这项工作的关键。此工程配备劳动力安排如下
劳动力安排

序号
工种
按工程施工阶段投入劳动力情况
土方
工程
基础
工程
半地下室
主体
一层以上主体
装饰
工程
竣工
清理
1
瓦工
12
6
6
6
35
4
2
模板工
12
20
20
25
10
2
3
钢筋工
10
20
20
25
8
0
4
混凝土工
10
15
15
15
8
5
5
油化工
2
2
2
2
8
6
6
水暖工
3
4
4
4
10
10
7
电工
2
2
4
4
4
8
8
普工
25
25
25
25
25
20
9
木工
2
2
2
2
9
4
10
架子工
4
4
6
6
6
0
11
电焊工
3
3
3
3
3
2
合计
85
103
107
117
117
61
说明：本表为一个标段的人员数量，主体结束后，瓦工做抹灰工，进行室内外装饰，并进行变换工种教育，其余有关的工种按施工进度计划随时调入施工现场。
3.5机械设备选用:
3.5.4其它机械：
钢筋加工机械
23.5.1垂直运输机械:
塔吊:根据现场运输特点和工期要求,公司拟调配QTD25塔式起重机2台,臂长30米,具体位置见施工平面图。
3.5.2混凝土搅拌机械：
现场设人工上料、配备JZC350L型搅拌机各2台，搅拌机的两侧各设一个水泥仓，每个水泥仓存储水泥45t，砂、石料场设在混凝土搅站的后侧。并在搅机下面各设水池1座，作为混凝土拌合用水。混凝土搅拌时砂、石、水泥、外加剂、水随时进场、随时补充，确保现场混凝土连续浇筑。位置详见施工平面图。
3.5.3混凝土运输机械：
水平运输采用单轮和双轮手推翻斗车为主，另配1台机动翻斗车，塔吊兼半径范围内水平运输。
套，其中有钢筋切断机、钢筋弯曲机、卷场机（冷拉机）、切割机、电渣压力焊机和闪光对焊机等。
木工加工机械配套2套，有木工电刨等。
为预防停，配备100KVA柴油发电机1台。电焊机、手持电动工具若干。

施工机械设备安排一览表

序号
用电设备名称
数量
单位
1
塔 吊
2
台
2
砼搅拌机
2
台
3
砂浆搅拌机
4
台
4
电 焊 机
4
台
5
砼振动棒
6
台
6
钢筋切断机
2
台
7
水 泵
4
台
8
砼平板振动器
6
台
9
电 锯
2
台
10
电刨子
2
台
11
对焊机
2
台
12
电渣压力焊机
2
台
13
脚手杆
150
吨
14
脚手板
600
块
15
直角扣件
50000
个

3.6脚手架选用:
3.6.1脚手架材料选用:
根据本工程特点和JGJ59-99规定,本工程选用扣件式钢管脚手架,钢管直径48mm,木脚手板,2000目密目安全网,锦纶水平网。
3.6.2确定条件:
根据经验确定条件,立杆横距b=1.05m；立杆纵距ι=1.50m；内立杆距建筑外墙皮距离b1=0.35m；脚手架步距1.50m；铺设木制脚手架板6层；同时进行装修施工层2层；脚手架与建筑主体结构连接点的位置、其竖向间距H1=3×1.50=4.50m,水平距离L1=3×1.50=4.50m;钢管为φ48×3.5；根据规定均布施工荷载QK=2.0kN/m2。
3.6.3允许高度计算:
①由h=1.50m,H1=3h,b=1.05m,查表得:jAf=48.491kN。
②由b=1.05m,L=1.50m,脚手板铺设层数6层,查表得:NGK2=4.185kN。
③由b=1.05m,L=1.50m,Qk=2.0Kn/M2。查表得：NQK=8.40Kn。
④由h=1.50,查表得NGK1=0.411Kn。
⑤将jAf、NGK2NGK1代入公式(3-10)与公式(3-9),其中KA=0.85,因为立杆采用单根钢管,

KAjAf-1.30(1.2NGK2+1.4NGK)
H=
1.2NGK1
0. 85×48.491-1.30(1.2×4.185+1.4×8.4)
= ×1.5
1.2×0.411
=59.00m

最大允许搭设高度:

H 59.00
Hmax≤ = =37.1m
1+
1+
H 59.00
100 100
3.6.4需要高度:檐口高度小于37.1m，完全负合要求。
3.7临时用电施工组织设计
3.7.1现场勘测
此工程位于东营市东城区黄河路与青岛路之间、北临青岛路，为胜利油田锦华新区经济适用房二期工程五区（54# 56#楼），建筑面积5460平方米，框架结构，五层。计划开工日期2004年 11月 日，计划竣工日期2005年 月 日，计划作业天数 天。
该工程属新建工程，工程座落在油管地带，可能有地下管道（开工前建设单位提供详细位置）。工程所用材料就建筑物四周放置，分两个系统供电（每楼号各一个系统），总箱2台，分线箱8台（详见施工平面图）。
施工现场用电量统计表（按一个系统统计）

序号

设备名称

规格型号
安装功率
（KW）
数量
（台）
小计功率
（KW）

备 注
1
塔 吊
QM25D
21.2
1
21.2
JC=40%需换算到25%
2
砼搅拌机
JG350
7.5
2
15.0

3
砂浆搅拌机
200L
5
2
10

4
卷 扬 机
JAR-41-8
7.5
1
7.5

5
钢筋弯曲机
WJ40-1
2.8
1
2.8

6
钢筋切断机
QJ40-1
2.2
1
2.2

7
电 刨 子
MB506B
2.2
1
2.2

8
圆盘锯
MJ104
3
1
3

9
蛙式打夯机
HW-60
2.2
1
2.2

10
振 动 棒
HZ-30
1.1
2
2.2

11
砂轮切割机

2.2
1
2.2

12
电 焊 机
BX-330
11
1
11
JC=50%换算到100%
13
对 焊 机
UEM1-100
56
1
56
JC=50%换算到100%
14
平板振动器
ZW-10
2.2
2
4.4

15
室内外照明

10

合计

136.9

总用电量：标段136.9×2(2个系统)=273.8(KW)
3.7.2负荷计算：
3.7.2.1确定计算负荷
①搅拌机
查表Kx=0.7,tgψ=1.08
Pjs1=Kx×pel=0.7×15=10.50kw
Qjsl=Pjs1×tgω=10.50×1.08=11.34kvar
②塔吊
查表kx=0.7,tgω=1.02
pjs2=kx×pe2=0.7×21.2=14.84KW
Qjs2=pjs2×tgω=14.84×1.02=15.14kvar

③卷扬机
查表kx=0.6,tgω=1.02
pjs3=pe3×kx=7.5×0.6=4.5KW
Qjs3=Pjs3×tgω=4.59kvar

④电焊机组:
查表kx=0.45,tgω=1.98
先将Jc=50%统一换算到Jc=100%时的额定容量

Jc
pe4 = ×Pn = 0.5 × 22=15.6kw
Jc100

计算负荷
Pjs4=pe4×kx=15.6×0.45=7.02kw
Pjs4=Pjs4×tgω=7.02×1.98=13.8kvar
⑤对焊机组:
查表kx=0.45,tgω=1.98
先将Jc=50%统一换算到Jc=100%时的额定容量

Jc
pe4 = ×Pn = 0.5 ×56=39.5kw
Jc100

计算负荷
Pjs4=pe4×kx=39.5×0.45=17.8kw
Pjs4=Pjs4×tgω=17.8×1.98=35.2kvar
⑥钢筋机械组:
查表kx=0.7,tgω=1.02
Pjs5=pe5×kx=6.4×0.7=4.48kw
Qjs5=Pjs5×tgω=4.75kvar
⑦木工机械组
查表Kx=0.7,tgω=0.88
Pjs6=Kx×pe6=0.7×6.2=4.34KW
Qjs6=Pjs6×tgψ=4.81Kvar
⑧蛙式打夯机
查表Kx=0.8,tgω=0.75
Pjs7=Kx×pe7=0.8×2.2=1.76KW
Qjs7=Pjs7×tgω=1.76×0.75=1.32kvar
⑨振捣棒组
查表KX=0.7,tgω=1.02
Pjs8=Kx×pe8=0.7×4.4=3.08KW
Qjs8=Pjs8×tgψ=3.08×1.02=3.14Kvar
⑩总的计算负荷、干线同期系数取Kx=0.9
总的有功功率:
Pjs=Kx×(Pjs1+Pjs2+……Pjs8)
=0.9×(10.50+14.84+4.5+7.02+17.8+4.48+4.34
+1.76+3.08)
=61.52Kw
总的无功功率:
Qjs=Kx×(Qjs1+Qjs2+……+Qjs8)
=0.9×(11.34+15.14+4.59+13.8+35.2+4.57+3.81
+1.32+3.08)
=83.56Kvar
总的视在功率:

Sjs = p2js + Q2js = 61.522+83.562 = 103.76KVA

总的计算电流
Sjs 103.76
IJS= = =157.65A
3 Ue 3 × 0.38
3.7.2.2选择导线截面
因为施工现场范围内供电线路较短，因此不考虑电压降，只按导线安全流量选择导线截面。
① 砼搅拌机至开关箱导线截面：
查表Kx=1，cosω=0.68
Pe 15.0
Ijs = Kx = =32.56A
3 Uecosω 3 × 0.38 × 0.7
选择导线截面为Bx-3×4+2.5G25埋地敷设。
②塔吊至开关箱的导线截面：
查表Kx=1，cosω=0.7
Pe 21.2
Ijs = Kx = = 46.01A
3 Uecos ω 3 × 0.38 × 0.7

选择导线截面:Bx-3×25+1×10埋地敷设。
③卷扬机至开关箱的导线截面：
查表Kx=1，cosω=0.7
Pe 7.5
Ijs = K = = 16.28A
3 Uecosω 3 × 0.38×0.7

选择导线截面Bx-3×6+1×6G25埋地敷设。
④砂浆搅拌机至开关箱导线截面:
查表Kx=1,cosω=0.68
Pe 5
Ijs = Kx = = 11.17A
3 Uecosω 3 × 0.38 × 0.7

选择导电截面为Bx-3×2.5+2.5G20埋地敷设。
⑤电刨子至开关箱的导线截面
查表Kx=1，cosω=0.7

Pe 5
Ijs = Kx = =8.7A
3 Uecos ω 3 × 0.38 × 0.7
选择导线截面为Bx-3×2.5+1×2.5G20埋地敷设。
⑥电锯至开关箱导线截面选择:
查表Kx=1，cosω=0.7
Pe 3
Ijs = Kx = = 65 A
3 Uecos ω 3 × 0.38 × 0.7

选择导线截面为Bx-3×35+1×2.5G20埋地敷设。
⑦钢筋弯曲机至开关箱导线截面选择：
查表Kx=1，cosω=0.7

Pe 2.8
Ijs = Kx = = 6 A
3 Uecos ω 3 × 0.38 × 0.68

选择导线截面为Bx-3×25+1×2.5G20埋地敷设。
⑧钢筋切断机至开关箱导线截面选择:
查表Kx=1，cosω=0.7
Pe 5.5
Ijs = Kx = =12A
3 Uecos ω 3 × 0.38 × 0.7
选择导线截面为Bx-3×4+1×4G20埋地敷设。
⑨对焊机至开关箱的导线截面：

查表Kx=1，cosω=0.7
Pe 39.5
Ijs = Kx = =85.73A
3 Uecos ω 3 × 0.38 × 0.7

选择导线截面:Bx-3×25+1×10埋地敷设。
⑩F1gcf P总导线截面选择:
取Kx=0.7，cosω=0.7

Pe 7.5+21.2+2.2+7.5
Ijs = Kx = 0.7× = 58.34 A
3 Uecosω 3 × 0.38 × 0.7

选择导线截面为Bx-3×16+1×10G50埋地敷设。
11 F2至P总的导线截面选择
取Kx=0.7，cosω=0.7
Pe 2.8+2.2+11+2.2
Ijs = Kx = 0.7× =27.65A
3 Uecosω 3 × 0.38 × 0.7

选择导线截面为Bx-3×6+2×4G40埋地敷设。
12 F3至P总的导线截面选择
取Kx=0.7，cosω=0.7

Pe 2.8+15.6+2.8+2.2
Ijs = Kx = 0.7 × = 35.55 A
3 Uecosω 3 × 0.38 × 0.7

选择导线截面为Bx-3×6+2×4G40埋地敷设。
3.7.2.3变电所设计：
本工程电源由附近配电箱引来，距施工现场较近，用电量能满足工程需要，可以不另设变电所。
3.7.2.4配电线路设计：
①主干线路截面选择：采用3×35+2×10五芯电缆。
②干线路敷设方式：按三相五线制采用架空敷设方式。
③低压配电线路形式选择：采用放射式配电线路（见下图）

3.7.3用电设备线路设计：（主要几种）
①电动建筑机械和手持电动工具以及移动式开关箱的进出线，移动式照明器的电源线，必须采用无中间接头的多股铜芯橡皮护套软电缆，适用型号有YC、YCW、YHS等。
②起重机、电梯等升降机械电动机的负荷线宜选用YC、YCM等通用橡套软电缆。
③潜水电机的负荷线应采用YHS型橡皮护套铜芯多股软电缆。
④焊接机械的二次线宜采用YHS橡皮护套铜芯多股软电缆，其长度应≯30m。
⑤手持电动工具的负荷必须采用耐气候型的橡皮护套铜芯多股软电缆。
3.7.4配电箱与开关箱设计：
施工现场临时用电工程的配电箱和开关箱中，除去某些电动建筑机械和手持电动工具已由制造厂配置了专用开关箱以外，其余都需要进行新的设计和制作。
配电箱与开关箱的设计内容包括：选择箱体材料，确定箱体结构与尺寸，确定电器配置与规格，确定接线方式和保护措施等。
①确定箱体材料：
