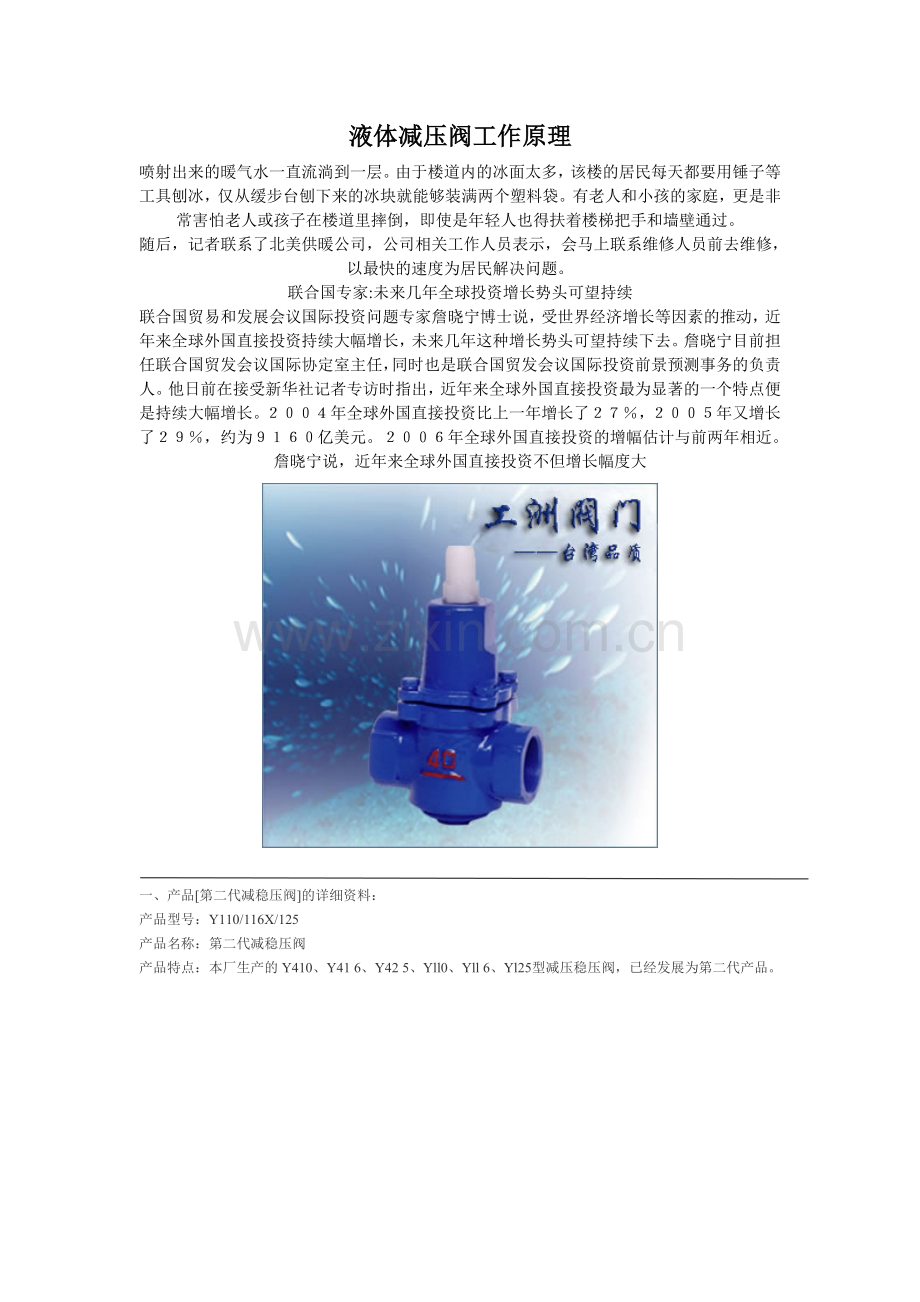

一、产品[第二代减稳压阀]的详细资料：
产品型号：Y110/116X/125
产品名称：第二代减稳压阀
产品特点：本厂生产的Y410、Y41 6、Y42 5、Yll0、Yll 6、Yl25型减压稳压阀，已经发展为第二代产品。

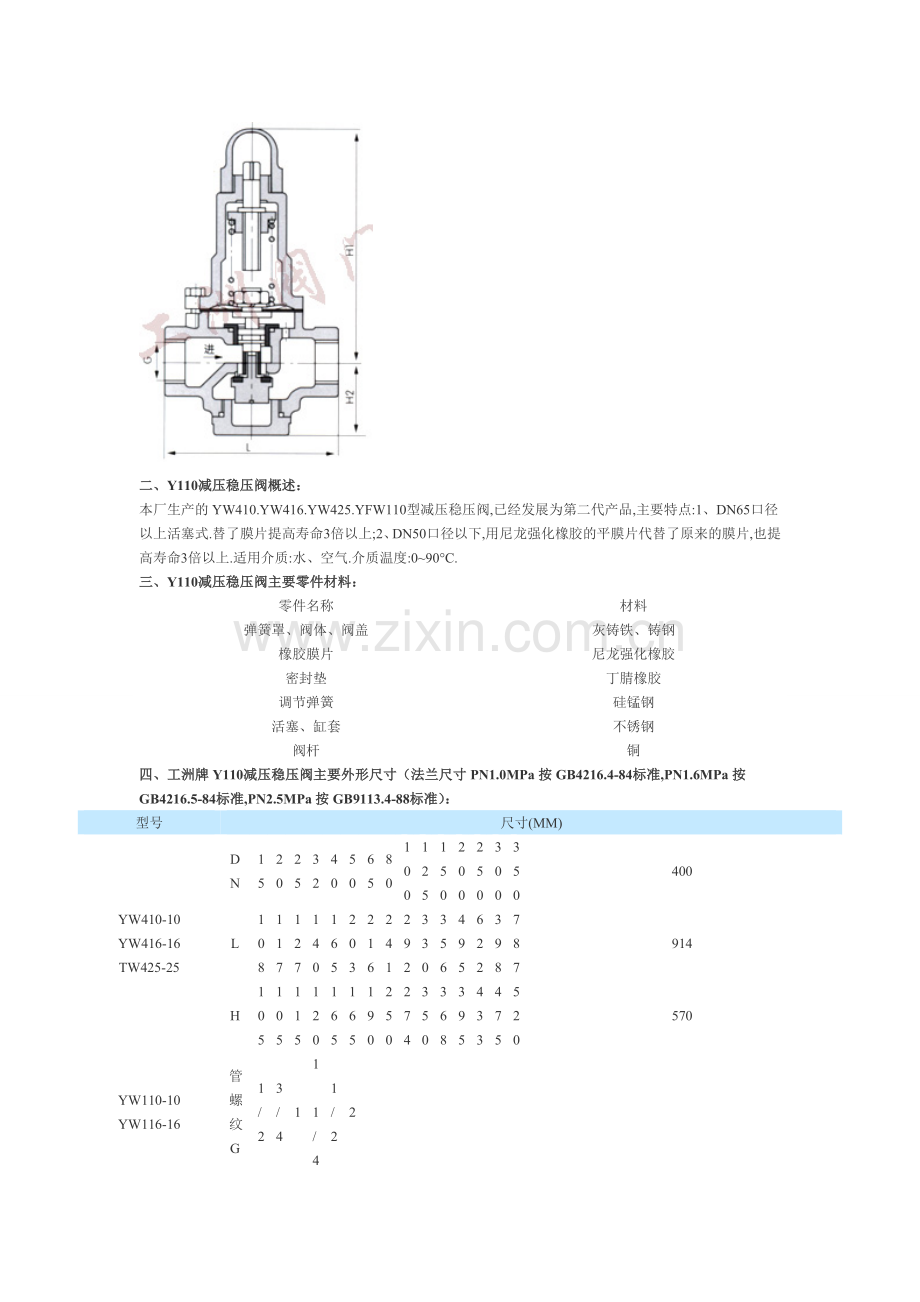

二、Y110减压稳压阀概述：
本厂生产的YW410.YW416.YW425.YFW110型减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.适用介质:水、空气.介质温度:0~90°C.
三、Y110减压稳压阀主要零件材料：
零件名称
材料
弹簧罩、阀体、阀盖
灰铸铁、铸钢
橡胶膜片
尼龙强化橡胶
密封垫
丁腈橡胶
调节弹簧
硅锰钢
活塞、缸套
不锈钢
阀杆
铜
四、工洲牌Y110减压稳压阀主要外形尺寸（法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准）：
型号
尺寸(MM)
YW410-10
YW416-16
TW425-25
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
108
117
127
140
165
203
216
241
292
330
356
495
622
398
787
914
H
105
105
115
120
165
165
190
250
274
350
368
395
433
475
520
570
YW110-10
YW116-16
管螺纹G
1/2
3/4
1
1 1/4
1/2
2

L
100
100
120
150
150
180

H1
135
135
152
180
196
201

H2
41
41
45
53
56
58

一、产品[高灵敏度大流量蒸汽减压阀]的详细资料：
产品型号：YGA43H/Y型
产品名称：高灵敏度大流量蒸汽减压阀
产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

二、主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.04-1.0
0.05-1.6
0.08-2.5
0.2-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.07
0.1
0.15
0.4
0.5
0.8
渗漏量
GB12245-1989
*：壳体试验不包括膜片、顶盖
三、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀瓣
2Cr13
缸套 活塞
铝铁青铜
膜片
1Cr18Ni9
活塞环
合金铸铁/对位聚苯
导阀座 导阀杆
2Cr13
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn
四、流量系数(Cv)：
DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
五、工洲牌YGA43H/Y型大流量蒸汽减压阀外形尺寸(PN1.6-4.0) 单位：mm：
公称通径DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
265
85
20
160
180
265
85
25
180
200
280
95
32
200
220
280
95
40
220
240
290
105
50
250
270
300
130
65
280
300
315
145
80
310
330
330
170
100
350
380
405
200
125
400
450
450
225
150
450
500
485
265
200
500
550
570
290
250
650
640
325
300
800
740
360
350
850
810
395
400
900
950
430
500
950
1080
500
六、工洲牌YGA43H/Y型大流量蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm：
公称通径DN
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
280
100
20
180
200
280
100
25
200
220
300
115
32
220
230
300
115
40
240
240
315
130
50
270
300
340
135
65
300
340
355
150
80
330
360
370
175
100
380
450
205
125
450
510
235
150
500
555
275
200
550
640
300
250
650
720
335
300
800
830
375
350
850
880
410
400
900
1020
445
500
950
-
1080
515

一、产品[内螺纹连接高灵敏度蒸汽减压阀]的详细资料：
产品型号：YG13H/Y型
产品名称：内螺纹连接高灵敏度蒸汽减压阀
产品特点：本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

二、结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
三、主要技术参数和性能指标：
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.04-0.6
0.04-1.0
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.05
0.07
渗漏量
GB12245-1989
*：壳体试验不包括膜片、顶盖
四、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀瓣
2Cr13
缸套 活塞
铝铁青铜
膜片
PH15-7Mo
活塞环
对位聚苯
导阀座 导阀瓣
2Cr13
主阀弹簧
50CrVA
导调主弹簧
50CrVA
调节弹簧
60Si2Mn
五、流量系数(Cv)：
DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

六、工洲牌YG13H/Y型内螺纹蒸汽减压阀连接尺寸：
公称通径
G
L
H
H1
15
1/2"
140
160
65
20
3-4"
140
160
65
25
1"
160
168
68
32
1-1/4"
180
185
75
40
1-1/2"
200
185
78
50
2"
230
193
88

一、产品[高灵敏度蒸汽减压阀]的详细资料：
产品型号：YG43H/Y型
产品名称：高灵敏度蒸汽减压阀
产品特点：本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

二、结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
三、主要技术参数和性能指标：
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.04-0.6
0.04-1.0
压力特性偏差(Mpa)△Pp2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.05
0.07
渗漏量
GB12245-1989
*：壳体试验不包括膜片、顶盖
四、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀瓣
2Cr13
缸套 活塞
铝铁青铜
膜片
PH15-7Mo
活塞环
对位聚苯
导阀座 导阀瓣
2Cr13
主阀弹簧
50CrVA
导调主弹簧
50CrVA
调节弹簧
60Si2Mn
五、流量系数(Cv)：
DN
15
20
25
32
40
50
65
80
Cv
1
2.5
4
6.5
9
16
25
36
六、工洲牌高灵敏度蒸汽减压阀YG43H/Y系列连接尺寸：
公称通径
DN
外 形 尺 寸
连 接 尺 寸
L
H
H1
PN 1.0MPa
PN 1.6MPa
D
K
n-ф
d
C
D
K
n-ф
d
C
15
140
160
65
95
65
414
45
12
95
65
414
45
14
20
140
160
65
105
75
414
55
14
105
75
414
55
14
25
150
168
68
115
85
414
65
14
115
85
414
65
14
32
180
185
75
135
100
418
78
16
135
100
418
78
16
40
180
185
78
145
110
418
85
16
145
110
418
85
16
50
200
193
88
160
125
418
100
16
160
125
418
100
16
65
230
208
98
180
145
418
120
18
180
145
418
120
18
80
260
228
117
195
160
418
135
18
195
160
818
135
20

一、结构特点和用处：
高压减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
二、主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
GB12245-1989
*：壳体试验不包括膜片、顶盖
三、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn
四、流量系数(Cv):
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
五、工洲牌Y43高压减压阀外形尺寸(PN1.6-4.0)：
公称通径
DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465
六、工洲牌Y43高压减压阀外形尺寸(PN6.4-16.0)：
公称通径
DN
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
305
105
20
180
200
340
105
25
200
220
340
120
32
220
230
340
120
40
240
240
355
135
50
270
300
355
135
65
300
340
360
140
80
330
360
395
17
100
380
400
185
125
450
415
215
150
500
430
225
200
550
495
260
250
650
545
310
300
800
600
355
350
850
640
395
400
900
690
435
500
950

780
495

一、产品[加大薄膜型高灵敏度减压阀]的详细资料：
产品型号：YT11H
产品名称：加大薄膜型高灵敏度减压阀
产品特点：本系列减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。

二、主要技术参数：
公称压力(Mpa)
1.6
壳体试验压力(Mpa)*
2.4
密封试验压力(Mpa)
1.6
最高进口压力(Mpa)
1.6
出口压力范围(Mpa)
0.03-1.0
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
渗漏量
GB12245-1989
*：壳体试验不包括膜片、阀盖。
三、主要零件材料：
零件名称
零件材料
阀体 阀盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
膜片
1Cr18Ni9Ti
调节弹簧
60Si2Mn
四、流量系数(Cv)：
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1.2
2.2
4
7
12
19
五、工洲牌YT11H型高灵敏度减压阀连接尺寸：
DN
G
L
H1
H
D
15(1/2")
Rc1/2"
95
55
170
100
20(3/4")
Rc3-4"
95
55
170
100
25(1")
Rc1"
100
60
190
120
32(1-1/4")
Rc1-1/4"
165
75
220
150
40(1-1/2")
Rc1-1/2"
190
90
250
180
50(2")
RG2"
200
110
300
220

一、产品[直接作用式波纹管减压阀]的详细资料：
产品型号：T44H/Y型
产品名称：直接作用式波纹管减压阀
产品特点：本系列减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。本阀品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

二、主要技术参数和性能指标：
公称压力（MPa）
0.6
1.0
1.6
壳体试验压力（MPa）
0.9
1.5
2.4
密封试验压力（MPa）
0.6
1.0
1.6
最高进口压力（MPa）
0.6
1.0
1.6
出口压力范围（MPa）
0.05-0.4
0.1-0.8
0.1-1.0
压力特性偏差（MPa）△P2P
GB12244-1989
流量特性偏差（MPa）△P2G
GB12244-1989
最小压差（MPa）
0.1
0.15
0.15
渗漏量
GB12245-1989
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
三、主要零件材料：
零件名称
零件材料
阀体、阀盖
WCB
底盖
WCB
阀座、阀瓣
2Cr13
波纹管
1Cr18N9Ti
波纹管上垫
2Cr13
波纹管下垫
2Cr13
号向座
2Cr13
主阀弹簧
50CrVA
调节弹簧
60S12Mn
四、流量系数(Cv)：
DN
15
20
25
32
40
50
65
80
100
Cv
1
2.5
4
6.5
9
16
25
36
64

五、工洲牌T44H/Y型波纹管减压阀连接尺寸（PN0.6-1.6MPa）：
公称通径DN
外形尺寸
连接尺寸
L
H
H1
PN1.6MPa
PN1.6MPa
PN1.6MPa
0.6/1.0MPa
1.6MPa
D
K
n-Φ
d
C
D
K
n-Φ
d
C
D
K
n-Φ
d
C
15
140
140
290
90
80
55
4-12
40
12
95
65
4-14
45
12
95
65
4-14
45
14
20
140
140
295
98
90
65
4-12
50
12
105
75
4-14
55
14
105
75
4-14
55
14
25
160
160
295
110
100
75
4-12
60
14
115
85
4-14
65
14
115
85
4-14
65
14
32
1080
180
295
110
120
90
4-14
70
14
135
100
4-18
78
16
135
100
4-18
78
16
40
200
200
325
125
130
100
4-14
80
14
145
110
4-18
85
16
145
110
4-18
85
16
50
230
230
325
125
150
110
4-14
90
14
160
125
4-18
100
16
160
125
4-18
100
16
65
280
325
130
160
130
4-14
110
14
180
145
4-18
120
18
180
145
4-18
120
18
80
310
380
160
185
150
4-18
125
16
195
160
4-18
135
18
195
160
8-18
135
20
100
350
380
170
205
170
4-18
145
16
215
180
8-18
155
20
215
180
8-18
155
20

一、产品[直接作用薄膜式支管减压阀]的详细资料：
产品型号：YZ11X
产品名称：直接作用薄膜式支管减压阀
产品特点：本系列减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

二、主要技术参数和性能指标：
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.05-0.55
0.05-0.8
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
*.壳体试验不包括膜片、顶盖。
三、主要零件材料：
零件名称
零件材料
阀体
铜合金
阀盖
铜合金
阀瓣
铜合金
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
调节螺栓
2Cr13
四、流量系数(Cv)：
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14
五、工洲牌YZ11X直接作用薄膜式水用减压阀连接尺寸：
DN
G
L
H
H
P2*≤0.55MPa
P2*≤0.8MPa
15(1/2")
G1/2"
65
75
90
35
20(3/4")
G3-4"
75
85
100
35
25(1")
G1"
90
3
115
46
32(1-1/4")
G1-1/4"
105
130
150
55
40(1-1/2")
G1-1/2"
120
155
175
65
50(2")
G2"
140
175
195
75
*：P2表示出口压力

一、产品[(200P)直接作用薄膜式减压阀]的详细资料：
产品型号：Y11X型
产品名称：(200P)直接作用薄膜式减压阀
产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。

二、主要技术参数和性能指标：
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.09-0.8
0.1-1.2
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
渗漏量
0
工作温度
0℃-80℃
*.壳体试验不包括膜片、顶盖。
三、主要零件材料：
零件名称
零件材料
阀体 阀盖
铜合金
阀座
H62
阀瓣
H62
阀杆
H62
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
过滤器
不锈钢

四、流量系数(Cv)：
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
0.5
0.6
1.2
1.8
3.0
5.0
五、工洲牌Y11X型直接作用薄膜式减压阀连接尺寸：
DN
G
L
H1
H
D
15(1/2")
G1/2"
112
40
150
75
20(3/4")
G3-4"
140
55
190
90
25(1")
G1"
140
55
195
90
32(1-1/4")
G1-1/4"
165
55
212
98
40(1-1/2")
G1-1/4"
190
55
215
98
50(2")
G2"
200
65
265
120

一、产品[内螺纹连接先导活塞式蒸汽减压阀]的详细资料：
产品型号：Y13H型
产品名称：内螺纹连接先导活塞式蒸汽减压阀
产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。

二、主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.5
壳体试验压力(Mpa)*
2.4
3.75
密封试验压力(Mpa)
1.6
2.5
最高进口压力(Mpa)
1.6
2.5
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
最小压差
0.15
0.15
渗漏量
GB12245-1989
*.壳体试验不包括膜片、顶盖。
三、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn
四、流量系数(Cv)：
DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16
五、工洲牌Y13H型内螺纹活塞式蒸汽减压阀连接尺寸：
公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125

一、产品[电动双座蒸汽减压阀]的详细资料：
产品型号：Y45H/Y型
产品名称：电动双座蒸汽减压阀
产品特点：本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
二、主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.76
2.75
4.4
7.04
11.0
17.6
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
最佳减压比0.6
渗漏量
0.5%QMax
温量-压力等级
ANSI B16.34
三、主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座
304
阀瓣
2Cr13
阀杆
2Cr13
垫片
柔性石墨/1Cr18Ni9
导向套
2Cr13
填料
柔性石墨
螺栓
35CrMoA
螺母
45
四、流量系数(Cv)：
DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
20
25
50
60
70
110
150
230
420
540
710
1020
五、工洲牌Y45H/Y型手动双座蒸汽减压阀连接尺寸：
公称通径DN
外 形 尺 寸
L
L1
H
Hl
l
50
300
150
520
190
565
65
340
170
540
205
650
80
380
190
550
215
650
100
400
215
580
240
800
125
430
225
620
275
800
150
450
230
650
320
800
200
500
260
790
340
800
250
550
285
850
370
800
300
750
395
940
460
900
350
850
445
990
530
900
400
950
550
1120
660
1000
500
1130
680
1660
800
1000
公称通径DN
外 形 尺 寸
L
L1
H
Hl
l
50
300
150
520
200
565
65
340
170
540
215
650
80
380
190
550
225
650
100
400
215
580
250
800
125
430
225
620
285
800
150
450
230
650
330
800
200
500
260
790
355
800
250
550
285
850
390
800
300
750
395
940
480
900
350
850
445
990
550
900
400
950
550
112
