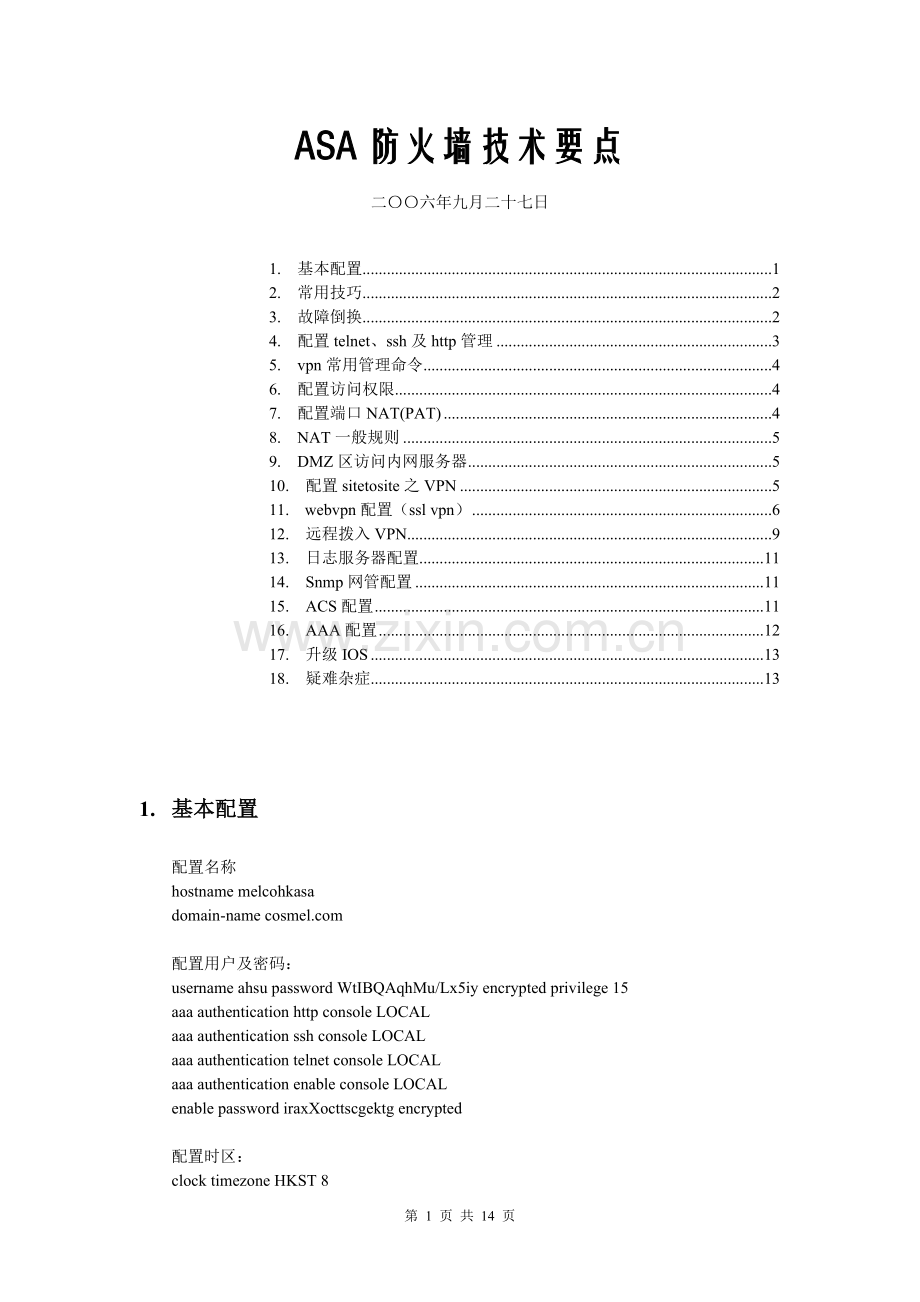

ASA防火墙技术要点
二〇〇六年九月二十七日

1. 基本配置 1
2. 常用技巧 2
3. 故障倒换 2
4. 配置telnet、ssh及http管理 3
5. vpn常用管理命令 4
6. 配置访问权限 4
7. 配置端口NAT(PAT) 4
8. NAT一般规则 5
9. DMZ区访问内网服务器 5
10. 配置sitetosite之VPN 5
11. webvpn配置（ssl vpn） 6
12. 远程拨入VPN 9
13. 日志服务器配置 11
14. Snmp网管配置 11
15. ACS配置 11
16. AAA配置 12
17. 升级IOS 13
18. 疑难杂症 13

1. 基本配置
配置名称
hostname melcohkasa
domain-name

配置用户及密码：
username ahsu password WtIBQAqhMu/Lx5iy encrypted privilege 15
aaa authentication http console LOCAL
aaa authentication ssh console LOCAL
aaa authentication telnet console LOCAL
aaa authentication enable console LOCAL
enable password iraxXocttscgektg encrypted

配置时区：
clock timezone HKST 8
ntp server 192.168.2.16 source inside prefer或
ntp server stdtime.gov.hk source outside prefer

sh clock显示时间信息

配置http和telnet管理：
management-access inside
http 192.168.0.0 255.255.0.0 inside
telnet 192.168.0.0 255.255.0.0 inside

2. 常用技巧

Sh ru ntp查看与ntp有关的
Sh ru crypto 查看与vpn有关的
Sh ru | inc crypto 只是关健字过滤而已
copy running-config flash:/20070305.cfg 把某一天的配置保存一下
3. 故障倒换
failover
failover lan unit primary
failover lan interface testint Ethernet0/3
failover link testint Ethernet0/3
failover mac address Ethernet0/1 0018.1900.5000 0018.1900.5001
failover mac address Ethernet0/0 0018.1900.4000 0018.1900.4001
failover mac address Ethernet0/2 0018.1900.6000 0018.1900.6001
failover mac address Management0/0 0018.1900.7000 0018.1900.7001
failover interface ip testint 10.3.3.1 255.255.255.0 standby 10.3.3.2
注：最好配置虚拟MAC地址
sh failover显示配置信息
write standby写入到备用的防火墙中

failover命令集如下：
configure mode commands/options:
interface Configure the IP address and mask to be used for failover
and/or stateful update information
interface-policy Set the policy for failover due to interface failures
key Configure the failover shared secret or key
lan Specify the unit as primary or secondary or configure the
interface and vlan to be used for failover communication
link Configure the interface and vlan to be used as a link for
stateful update information
mac Specify the virtual mac address for a physical interface
polltime Configure failover poll interval
replication Enable HTTP (port 80) connection replication
timeout Specify the failover reconnect timeout value for
asymmetrically routed sessions

sh failover 命令集如下：

history Show failover switching history
interface Show failover command interface information
state Show failover internal state information
statistics Show failover command interface statistics information
| Output modifiers
<cr>
4. 配置telnet、ssh及http管理
username jiang password Csmep3VzvPQPCbkx encrypted privilege 15
aaa authentication enable console LOCAL
aaa authentication telnet console LOCAL
aaa authentication ssh console LOCAL
aaa authorization command LOCAL
http 192.168.2.0 255.255.255.0 management
ssh 192.168.2.0 255.255.255.0 inside （打开ssh服务：crypto key generate rsa ）
5. vpn常用管理命令
sh vpn-sessiondb full l2l 显示site to site 之vpn通道情况
sh ipsec stats 显示ipsec通道情况
sh vpn-sessiondb summary 显示vpn汇总信息
sh vpn-sessiondb detail l2l 显示ipsec详细信息
sh vpn-sessiondb detail svc 查看ssl client信息
sh vpn-sessiondb detail webvpn 查看webvpn信息

sh vpn-sessiondb detail full l2l 相当于linux下的ipsec whack –status 如果没有建立连接，则表示ipsec通道还没有建立起来。
6. 配置访问权限
可以建立对象组，设定不同的权限，如：
object-group network testgroup
description test
network-object 192.168.100.34 255.255.255.255

access-list inside_access_in line 2 extended permit ip object-group all any
access-group inside_access_in in interface inside
7. 配置端口NAT(PAT)
对于存在多个IP地址时，直接配置NAT即可，比较简单，略
对于ASA只有一个IP地址（如连接ADSL）时，可用外部接口的IP地址进行PAT，如通过outside接口IP地址访问内网中的一台terminal服务器：
static (inside,outside) tcp interface 3389 192.168.20.198 3389 netmask 255.255.255.255 dns
8. NAT一般规则
对于ASA防火墙，如果存在DMZ区，一般NAT规则为：
u inside接口：建立动态规则，192.168.2.0/24到ouside和DMZ时NAT成接口地址；如果需要把内网中一组IP地址NAT成一个固定的公网IP地址，则需要建立动态策略NAT规则。
u DMZ接口：建立静态规则，10.2.2.165到ouside时NAT成一个固定的公网IP
u Outside接口：一般不需要做规则
u 一般情况下：outside和DMZ都设置为Proxy-ARP
注：以上配置好之后，可以使用内网和DMZ区访问internet，intenet可以访问DMZ区服务器。内网可以通过10.2.2.x访问DMZ（ping 会自动解析为10.2.2.165）
9. DMZ区访问内网服务器
对于DMZ区的服务器，如果想访问内网中的服务器（如数据库及DC），除一般规则外，还需要如下NAT规则：
static (inside,dmz) 10.2.2.16 192.168.2.16 netmask 255.255.255.255 dns tcp 0 0 udp 0
即DMZ的服务器访问10.2.2.16即为访问内网中的DC服务器（内网IP为192.168.2.16）
注：DMZ接口一定要打开Proxy-ARP功能。

10. 配置sitetosite之VPN

crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto map outside_map 20 match address outside_cryptomap_20_1
crypto map outside_map 20 set pfs
crypto map outside_map 20 set peer 218.16.105.48
crypto map outside_map 20 set transform-set ESP-3DES-SHA
crypto map outside_map interface outside

isakmp identity address
isakmp enable outside
isakmp policy 10 authentication pre-share
isakmp policy 10 encryption 3des
isakmp policy 10 hash sha
isakmp policy 10 group 2
isakmp policy 10 lifetime 86400

tunnel-group 218.16.105.48 type ipsec-l2l
tunnel-group 218.16.105.48 ipsec-attributes
pre-shared-key *
peer-id-validate nocheck
tunnel-group-map enable rules

注：打打PFS并设定以IP地址作为peer名，一个接口只能有一个加密图

11. webvpn配置（ssl vpn）
webvpn
enable outside
character-encoding gb2312
csd image disk0:/securedesktop-asa-3.1.1.16.pkg
svc image disk0:/sslclient-win-1.1.0.154.pkg 1
svc enable
customization customization1
title text CML WebVPN system
title style background-color:white;color: rgb(51,153,0);border-bottom:5px groo
ve #669999;font-size:larger;vertical-align:middle;text-align:left;font-weight:bold
tunnel-group-list enable

注：也可通过ASDM图形界面进行配置

登录后，可访问内部资源，如下例：（客户端首先要安装Java插件jre-1_5_0-windows-i586.exe,并打开浏览器的ActiveX）
1) 输入用户名和密码

2) 出现工具条

3) 在Enter Web Address内输入192.168.2.8即可访问内部网站

4）在browse network输入192.168.2.8即可访问共享文件

5)点击application access，即可查看端口转发设置，如使用putty访问本机的2023端口，则即可通过ssh登录192.168.2.8

12. 远程拨入VPN
相关的ASA配置命令如下：

access-list inside_access_in extended permit ip object-group remotegroup any
access-list inside_access_in extended permit icmp object-group remotegroup any
access-list remotevpn_splitTunnelAcl standard permit 192.168.100.0 255.255.255.0

access-list vpnclient_splitTunnelAcl standard permit 192.168.100.0 255.255.255.0

ip local pool dialuserIP 192.168.101.1-192.168.101.254 mask 255.255.255.0

group-policy remotevpn attributes
dns-server value 202.96.128.68 192.168.2.16
default-domain value
username jiang password Csmep3VzvPQPCbkx encrypted privilege 15

crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto ipsec transform-set ESP-DES-MD5 esp-des esp-md5-hmac
crypto ipsec transform-set ESP-DES-SHA esp-des esp-sha-hmac
crypto dynamic-map outside_dyn_map 20 set pfs
crypto dynamic-map outside_dyn_map 20 set transform-set ESP-3DES-SHA
crypto dynamic-map outside_dyn_map 20 set reverse-route

crypto map outside_map 65535 ipsec-isakmp dynamic outside_dyn_map
crypto map outside_map interface outside

tunnel-group remotevpn type ipsec-ra
tunnel-group remotevpn general-attributes
address-pool dialuserIP
default-group-policy remotevpn
tunnel-group remotevpn ipsec-attributes
pre-shared-key *

客户端设置如下：

13. 日志服务器配置
logging enable
logging timestamp
logging emblem
logging trap informational
logging asdm warnings
logging host inside 192.168.2.115 format emblem
logging permit-hostdown
vpn-simultaneous-logins 3
注：在linux vpn服务器上：asa查看警告信息、asainfo查看asa的访问信息

14. Snmp网管配置
snmp-server host inside 192.168.2.47 community cmlsystem
snmp-server location DG-CML
snmp-server contact jiangdaoyou:6162
snmp-server community cmlsystem
snmp-server enable traps snmp authentication linkup linkdown coldstart

注：指定主机后，192.168.2.47才可能进行管理

15. ACS配置
安装后管理：http://ip:2002 通过ACS可以进行授权、认证等等很多功能

16. AAA配置
Aaa服务器配置：
aaa-server radius_dg host
key dfdfdfdf146**U
authentication-port 1812
accounting-port 1813
radius-common-pw dfdfdfdf146**U

对于拨入vpn的配置
tunnel-group vg_testerp general-attributes
address-pool ciscovpnuser
authentication-server-group radius_dg
default-group-policy vg_testerp
然后在dc03上安装IAS服务，并进行设置，如下：

17. 升级IOS

copy tftp://192.168.2.180/asa/asa721-k8.bin disk0:/asa721-k8.bin
boot system disk0:/asa721-k8.bin （多个Image时使用）
asdm image disk0:/asdm521-k8.bin
激活3des功能（由K8变成k9）
activation-key 0x850d314d 0x485d8ce1 0x28f319ac 0x8a3c941c 0x4833ca88
然后reload重新启动即可
18. 疑难杂症
1) 在远程子网不能ping通过对方的网关，如在无锡格兰不能ping 192.168.2.251
输入命令：management-access inside （通过ASDM不能设置这一项）

2) NAT有时不能快速启作用
使用命令：clear xlate即可
3) 内网不能ping通内部的web服务器内网IP地址
设置静态NAT后，取消inside接口的Proxy ARP功能即可
