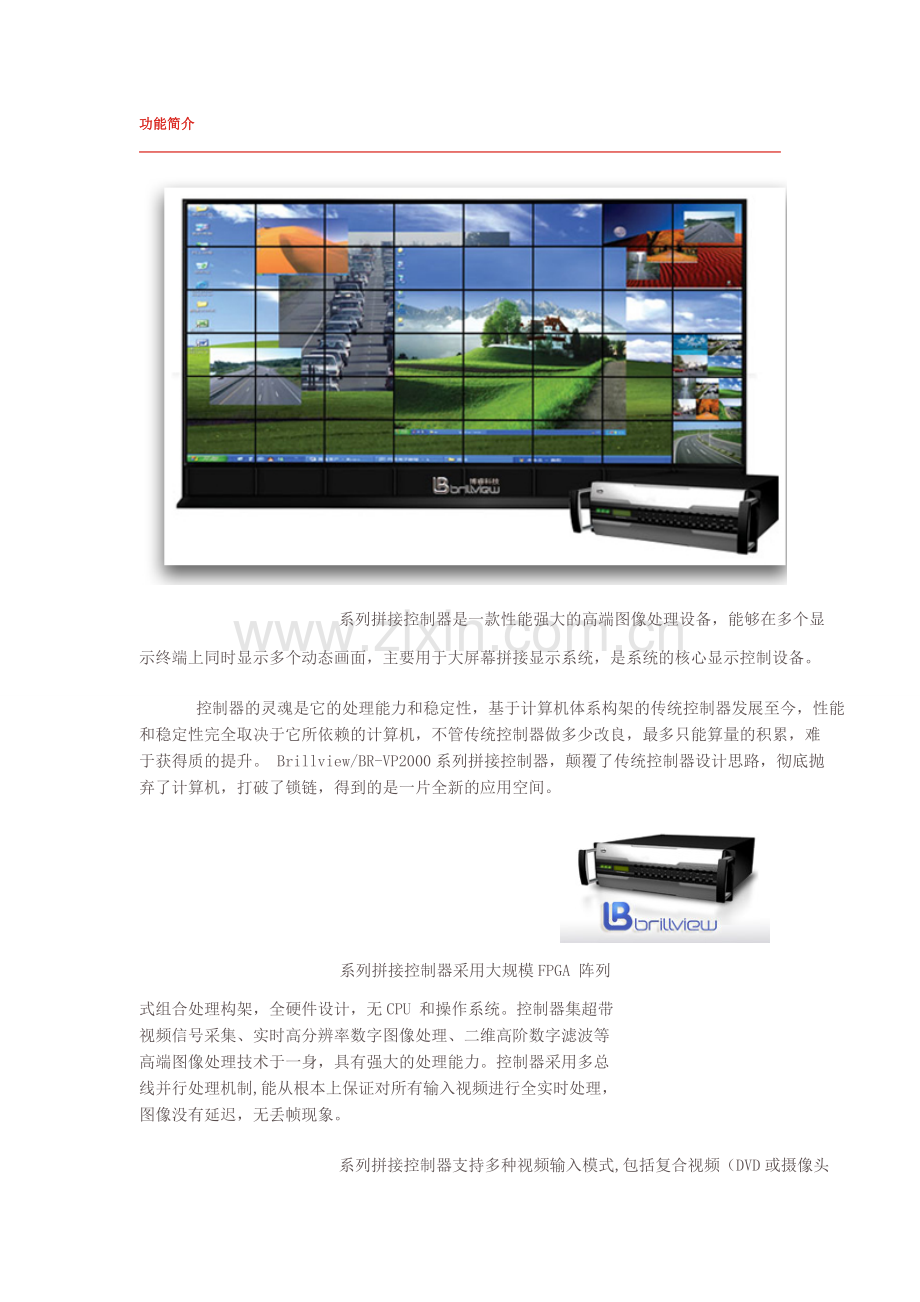

功能简介

    Brillview BR-VP2000
系列拼接控制器是一款性能强大的高端图像处理设备，能够在多个显
示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

    控制器的灵魂是它的处理能力和稳定性，基于计算机体系构架的传统控制器发展至今，性能
和稳定性完全取决于它所依赖的计算机，不管传统控制器做多少改良，最多只能算量的积累，难
于获得质的提升。 Brillview/BR-VP2000系列拼接控制器，颠覆了传统控制器设计思路，彻底抛
弃了计算机，打破了锁链，得到的是一片全新的应用空间。

    Brillview BR-VP2000
系列拼接控制器采用大规模FPGA 阵列
式组合处理构架，全硬件设计，无CPU 和操作系统。控制器集超带
视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等
高端图像处理技术于一身，具有强大的处理能力。控制器采用多总
线并行处理机制,能从根本上保证对所有输入视频进行全实时处理，
图像没有延迟，无丢帧现象。

    Brillview BR-VP2000
系列拼接控制器支持多种视频输入模式,包括复合视频（DVD或摄像头
信号），计算机视频（电脑信VGA或DVI）等。其中，复合视频，能制式自适应；计算机视频，能
支持目前几乎所有的常见显示分辨率，支持 4096x15363072x2304 在内的多种超高分辨率信号，
支持用户自定义信号模式，支持 1080P 高清数字视频。控制器提供 RGB/DVI 输出接口，输出格
式和分辨率可选。

    Brillview BR-VP2000
拥有多种控制方式，包括面板按键、 红外遥控RS232 串口以及以太
网远程控制。

特点说明

•  全硬件构架，无 CPU 和操作系统；
•  多总线并行处理，处理功能强大；
•  启动时间小于 10 秒钟，启动迅速快；
•  无病毒感染风险，安全性好；
•  集成多路视频信号源种类：RGB/VGA、复合视频、DVI

•  支持多达 64 路的 RGB/VGA/DVI 信号实时显示；
•  支持多达 96 路复合视频实时显示；
•  支持包括 4096x1536 、 3072x2304 分辨率在内的多种超高分辨率信号输入；

•  可内嵌 RGB 、 VGA 和视频矩阵；
•  可定制 DVI 输入；
•  RGB/DVI 输出；
•  红外、按键、 RS232 串口控制；；
•  多达 128 种场景保存；
•  可 24x7x365 持续工作；
•  操作方便，无需安装复杂软件；
•  可定制 IP 网络控制；
•  图像视窗可任意缩放、任意漫游和任意叠加；

详细说明

   纯硬件构架

    Brillview BR-VP2000
拼接控制器为纯硬件构架，硬件核
心为大规模FPGA阵列，无CPU、硬盘、内存等常规计算机配件。
系统采用模块化设计,模块数目随输入输出信号的多少而增减。
纯硬件构架的控制器，它本身不是一台计算机而是一台专业的
图像处理设备，和基于工控机的插卡式拼接器在系统上有本质
区别。

   多RGB 信号实时并行处理

    Brillview BR-VP2000
拼接控制器采用先进的高速数字信
号多总线并行处理机制，系统给每一个输入通道都分配独立的
处理模块和数据总线，所有模块并行工作，系统对每个通道的
处理速度是固定的，处理速度与通道数的多少无关，因此可实
时处理多个 VGA视频。目前， BR-VP2000能够在40个屏的拼接
墙上同时显示多达64 路实时的RGB信号，所有信号的颜色深度
均为24位，均能做到信号的不丢帧，无延迟。

     普通工控机插卡式拼接器在本质上是在计算机上插图像处理卡 , 通过软件编程 ,实现拼接
处理功能。其所有输入输出通道共享固定的 CPU 和 PCI 总线资源， CPU 速度有限， PCI 总线
带宽固定，通道越多，每个通道分到的资源越少，处理速度也越慢，直接表现为，多信号同时处
理时出现图像丢帧和延时现象。目前的大多数工控插卡式拼接器，受限于 CPU 的能力和 PCI 总
线的速度，最多能实时处理3-4路 RGB 信号。

   多 Video 信号实时处理

     VIDEO 信号，就是普通的DVD或摄像头的复合视频信号。
BP-VP2000 拼接控制器能够解决大规模 VIDEO 信号接入时的
实时处理问题。和传统的工控插卡式拼接器不同,BR-VP2000
拼接控制器会分配足够的资源对输入 VIDEO 信号进行运动补
偿、数字降躁等一系列复杂处理，然后再显示， 图像效果要
好于VIDEO信号不做处理的传统拼接器。同时，基于特有的并
行处理机制。BR-VP2000拼接控制器能保证对所有视频实时处
理,保证画面流畅。而大多数工控机插卡式拼接器在采集Video
时,不对 Video 信号进行前期处理，而是直接显示，显示的
图像锯齿严重图像模糊。在输入 Video 信号数目较多时,工
控机插卡式拼接器处理能力不足的问题较明显，图像丢帧，
不连贯。

   RGB 信号和 VIDEO 信号叠加

     Brillview BR-VP2000
拼接控制器在处理信号时,对VIDEO
信号和计算机信号进行归一化处理，即 RGB 信号和VIDEO信号
同等对待。 因此 RGB 图像窗口和 VIDEO图像窗口可无约束的
进行叠加、漫游和单屏分割,同时还能实现多种高级组合显示.
而大多数工控机插卡式拼接器对 VIDEO 信号和 RGB 信号区别
处理，无法实现 RGB信号和VIDEO 信号的自由叠加。

   启动速度快

     Brillview BR-VP2000
拼接控制器为纯硬件构架，启动过程快，开启后10秒开始工作。硬件
系统的启动等待时间是恒定的,不会随机器规模变大而启动时间增长。工控机插卡式拼接器从打开
启动开关到开始工作至少需要60秒，并且，软件安装越多，启动速度越慢。

   支持高分辨率输入信号

     Brillview BR-VP2000
拼接控制器处理功能强大,可处理 2048x2048(雷达信号),4096x1536
(高清晰地图)之类的极高分辨率信号，同时可支持用户自定义的信号。而传统的工控插卡式拼接
器无此功能。

   内嵌矩阵支持更多的输入信号

     Brillview BR-VP2000
拼接控制器可内嵌 VGA 和 VIDEO 矩阵，矩阵规模由实际需要而定。
BR-VP2000 的内嵌矩阵，可实现内部增强功能,增加可同时显示的信号数量,有利于提升整体显示
质量。这种结构方便了矩阵与控制器之间的联控,减少了信号传输的中间环节,极大提高了系统集
成度。有利于简化维护，降低风险。而工控机插卡式拼接器无此功能。

   安全性、稳定性好

     Brillview BR-VP2000
拼接控制器无操作系统,病毒无法感染；全并行工作,无系统整体崩溃
危险；系统数据出厂前已固化，无法更改，意外断电不会造成数据丢失，控制器可经受频繁开关
机。工控机插卡式拼接器所安装的软件操作系统存在安全性、稳定性的隐患。

   自动图像识别重建

     Brillview BR-VP2000
拼接控制器具有信号自动识别重建功能。对系统中新接入的VGA信号,
控制器不但能自动识别信号的分辨率与刷新频率，而且还能通过复杂运算，确定信号的位置偏移
和相位误差,自动校准。BR-VP2000拼接控制器能检测不同输入信号在幅度、相位、频率等方面的
细微差别，并把这些差别作为信号的唯一标识，连同校准参数一起记录在案。当校准过的信号再
次接入系统时，控制器无需对信号重新校准，而是自动套用参数，这就是控制器的信号自动识别
能，此功能极大方便了用户的使用。而工控机插卡式拼接器无此功能。

   灵活多样的控制方式

     Brillview BR-VP2000
拼接控制器支持红外、按键、RS232 串口控制。通过遥控器或面板按
键，可调用控制器预存的场景;通过 RS232 串口或以太网接口,可方便的把控制器与计算机、 中
控相连。随机附带的窗口控制软件,提供了全面的实时控制功能,所有参数都可通过软件设置。窗
口控制软件可直观的实现窗口缩放、窗口漫游、窗口叠加，好学易用，不需维护。

典型应用一

     Brillview BR-VP2000
采用先进的数字信号实时行处理技术，能够支持多 RGB信号输入。在
多RGB 信号同时显示的情况下，图像显示清晰 、自然、流畅，无丢帧、无抖动现象。对于信号源,
应用场合，以多台计算机 RGB 输入为主的，首选硬件拼接控制器。

典型应用二

    监控系统中信号主要来自监控摄像头VIDEO 信号数目众多，此外还有计算机信号输入。采用
BR-VP2000 拼接控制器，能最大限度的保证图像清晰和流畅，同时拼接控制器支持不同信号任意
叠加，应用方便，无限制。
