热滚钢塑粘合剂-MAPL助剂说明书(修片).doc

上海国亦达稀土材料有限公司
新助剂材料

滚塑行业的利益增长元素
钢衬塑技术的革命性助剂

热滚钢衬塑粘接剂
（MAPL）

上海国亦达稀土材料有限公司

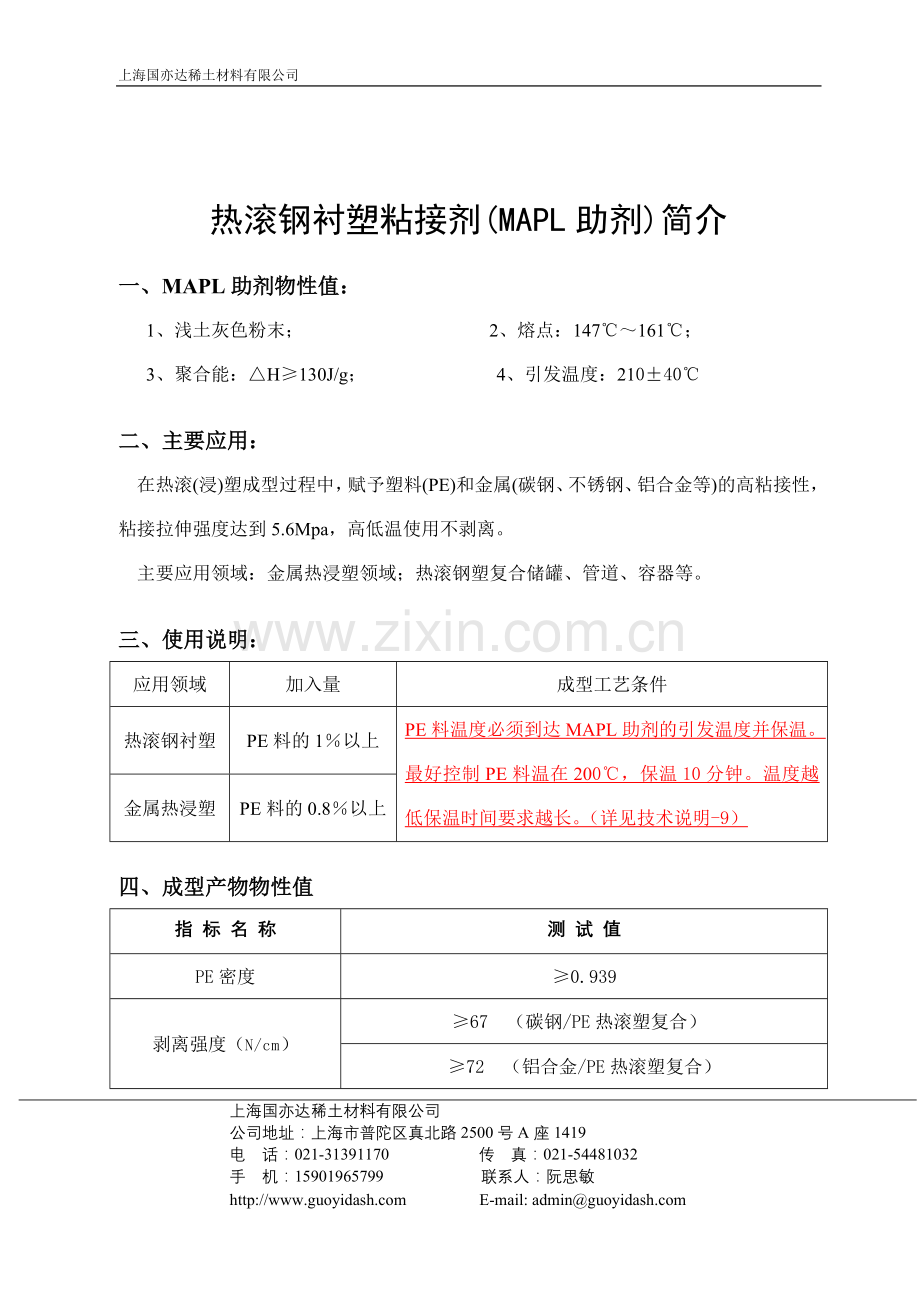

热滚钢衬塑粘接剂(MAPL助剂)简介

一、MAPL助剂物性值：
1、浅土灰色粉末； 2、熔点：147℃～161℃；
3、聚合能：△H≥130J/g； 4、引发温度：210±40℃

二、主要应用：
在热滚(浸)塑成型过程中，赋予塑料(PE)和金属(碳钢、不锈钢、铝合金等)的高粘接性，粘接拉伸强度达到5.6Mpa，高低温使用不剥离。
主要应用领域：金属热浸塑领域；热滚钢塑复合储罐、管道、容器等。

三、使用说明：
应用领域
加入量
成型工艺条件
热滚钢衬塑
PE料的1％以上
PE料温度必须到达MAPL助剂的引发温度并保温。
最好控制PE料温在200℃，保温10分钟。温度越低保温时间要求越长。（详见技术说明-9）
金属热浸塑
PE料的0.8％以上

四、成型产物物性值
指 标 名 称
测 试 值
PE密度
≥0.939
剥离强度（N/cm）
≥67 （碳钢/PE热滚塑复合）
≥72 （铝合金/PE热滚塑复合）
≥56 （不锈钢/PE热滚塑复合）
PE断裂伸长率（%）
≥460
PE脆化温度（℃）
＜—50
PE熔点（℃）
≥137
PE硬度D
≥65
说明：以上测试采用韩国UR644 PE料，MAPL助剂加入量为1.2%
MAPL助剂的应用技术说明
众所周知，塑料和钢材的有机结合非常困难。为此很多钢衬塑企业采用焊接钢丝网作为过渡层嵌入黏结。我厂引进国外技术，独家生产的MAPL多功能塑料交联剂，专门用于聚烯烃等高分子材料和金属材料的热粘接结合，粘接效果神奇，是热滚钢衬塑行业革命性的添加剂。使用方法和效果如下：
1、在聚乙烯（PE）粉末中直接添加MAPL粉末1.0％～2.0％，用滚塑法进行热衬塑成型，PE和金属紧密粘接为一体，粘接拉伸强度达到60kg/cm2，剥离强度达到56N/cm以上。PE内衬的密实度好，耐磨性能增强，反复热冲击及外力冲击不剥离。
2、添加了MAPL助剂的PE粉末，在热滚塑时可以完美粘接的被衬金属材料有：不锈钢、普通钢材、镀锌钢材、合金铝、搪瓷等（金属铜除外）。被衬罐或管的内壁，不仅不需要焊接钢丝网，甚至除锈不彻底（厚重浮锈必除）也能粘接牢固。
3、添加MAPL助剂后，可以达到：①免除钢丝网过渡层和其焊接；②减少内壁除锈工作量；③节约50％左右的聚乙烯材料（至少填充的7～8mm钢丝网的PE材料可免）；④减少了加热时间，降低了能耗，提高成型效率；⑤能生产承受负压的耐腐蚀管道和容器；⑥内壁密实性提高，其抗渗透性能、耐磨性能、耐温性能和耐腐蚀性能等均有不同程度增强；⑦PE和钢罐体粘接牢固，长期热、力冲击不分离，复合罐的使用寿命更长，降低生产成本在200元/m2以上。
4、MAPL助剂是粉末状物质，使用时直接按比例加入到PE、PP等粉料中，一般情况下旋塑加热初期多滚动即可混匀。生产大型容器滚动速度慢或者升温速度快时，则需要事先搅拌混匀。建议PE料的熔融指数在4～8，视被衬体复杂程度而定。
5、MAPL助剂的加入量为1.0％～2％。加入量的调整，主要与塑料中其他填充料的加入量有关。很多单位在生产滚塑料时，加入了颜料或填充料（如纤维粉、滑石粉等）。填充料的加入必须增加MAPL助剂的用量，以保证填充料和塑料结合。纯塑料时推荐加入量为1.0％～1.5％。
6、直接使用国产PE、PP粉末料进行钢衬塑时，由于部分国产PE、PP粉末料的抗氧剂加入量不够或未加，滚塑企业有时会适当补充抗氧剂，以防止滚塑高温导致塑料性能降低。抗氧剂的补充不会影响MAPL的粘接偶联效果，同时MAPL也具有一定的抗热氧化作用，可以替代或者减少抗氧剂的补充。
7、使用PE、PP粒料（含进口粒料），需要磨粉。不能在磨粉过程加入MAPL助剂。最好在滚塑时将MAPL混入，二者混合后短时间存放（30天内），最好塑料袋密封包装，阴凉保存防止受潮。不建议将二者混合后长时间存放。
8、高温使用工况采用PP料衬塑时，由于PP塑料脆性较大，建议加入30％左右的PE料增韧。PP、PE的混合料在MAPL的作用下，二者会发生部分交联，在提高其耐温性的同时，能和被衬金属很好粘接结合。
9、钢衬塑温度控制注意：MAPL助剂的熔点在165℃左右，PE的熔点在130℃左右。在钢衬塑时，必须保证PE塑料的温度在165℃以上，最好达到MAPL的引发温度215±45℃，只有MAPL助剂融化了才能很好的发生交联反应。因温控主要安装在金属被衬体上，则金属被衬体的温度需要更高，最好控制在240℃～280℃。在引发温度范围内，温度越高交联反应速度越快，交联反应时间越短。PE热分解温度为270℃左右，PP热分解温度为290℃左右，热滚塑时PE、PP粉料的温度必须控制在其热分解温度之下，否则，塑料的热分解会极大影响粘结效果（尤其料温超过300℃时）。
10、热衬塑储罐如果采用延伸率高的薄膜级PE料，应注意PE料中是否含有开口剂。通用的薄膜级PE料中均含开口剂（类似塑料内脱模剂），开口剂对MAPL助剂能形成包覆作用，极大影响粘结效果。
11、钢衬塑管道：很多企业采用钢衬PO，其粘接效果差，使用时温度变化同样分层脱离。加入MAPL助剂，粘接力极大增强，长期高低温使用不脱离，管道内衬的密实性、耐腐蚀性、耐温性、耐磨性均有所提高，并可长期作为承受负压的管道使用。内衬厚度可以在2～20mm内根据介质情况进行调整。
12、加入MAPL助剂之所以会有神奇的粘接效果，是多因素的协同作用。因此在钢衬塑中不建议：为减少MAPL用量，分二次加料，仅在最初层混有MAPL助剂。
13、可能影响MAPL粘接效果的物质：强还原剂、开口剂、内脱模剂、润滑剂。

　　　　　　　　　　　　　　　　　　上海国亦达稀土材料有限公司
上海国亦达稀土材料有限公司
公司地址：上海市普陀区真北路2500号A座1419
电 话：021-31391170 传 真：021-54481032
手 机：15901965799 联系人：阮思敏
E-mail: admin@
