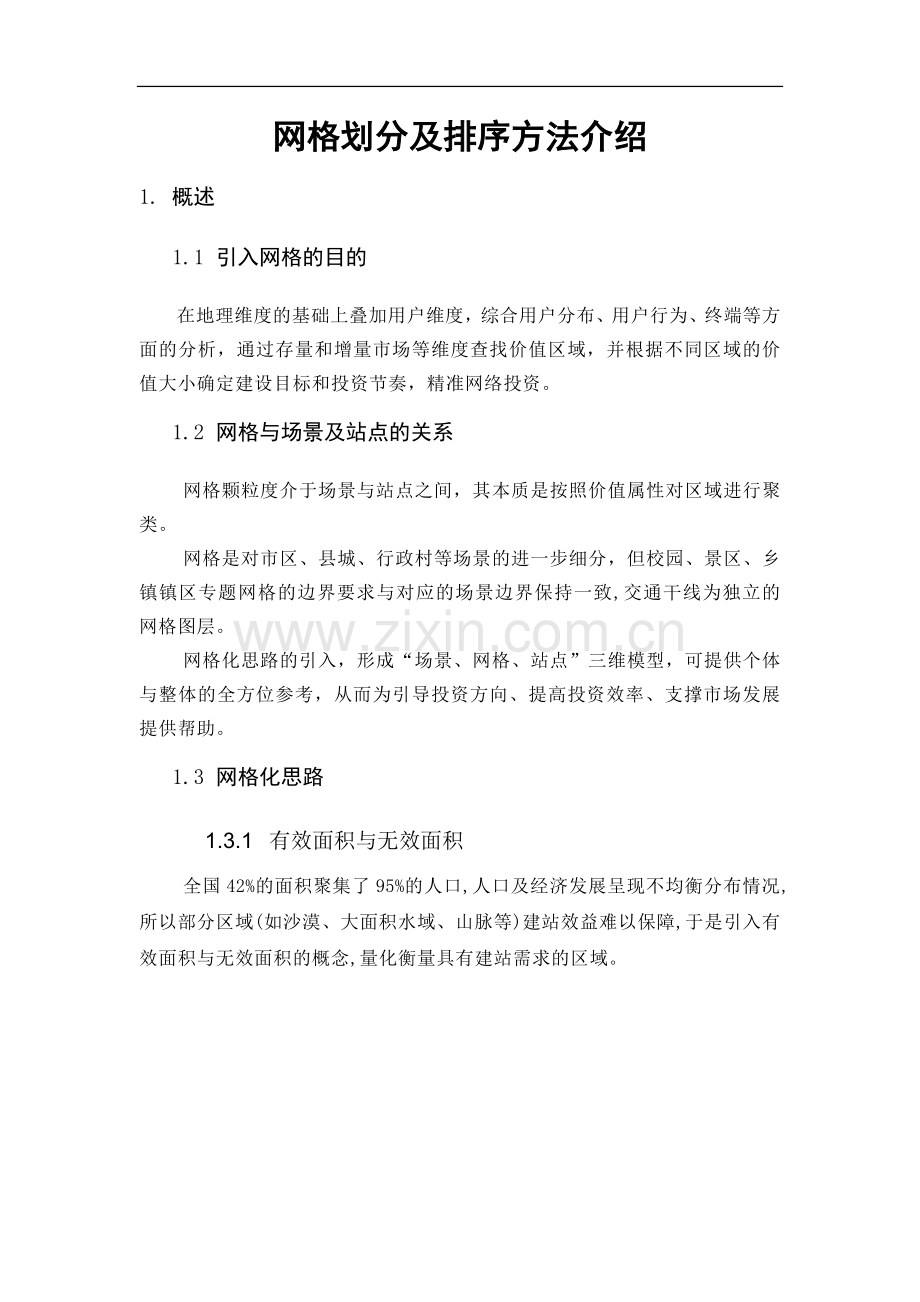

网格划分及排序方法介绍
1. 概述
1.1 引入网格的目的
在地理维度的基础上叠加用户维度，综合用户分布、用户行为、终端等方面的分析，通过存量和增量市场等维度查找价值区域，并根据不同区域的价值大小确定建设目标和投资节奏，精准网络投资。
1.2 网格与场景及站点的关系
网格颗粒度介于场景与站点之间，其本质是按照价值属性对区域进行聚类。
网格是对市区、县城、行政村等场景的进一步细分，但校园、景区、乡镇镇区专题网格的边界要求与对应的场景边界保持一致,交通干线为独立的网格图层。
网格化思路的引入，形成“场景、网格、站点”三维模型，可提供个体与整体的全方位参考，从而为引导投资方向、提高投资效率、支撑市场发展提供帮助。
1.3 网格化思路
1
1.1
1.2
1.3

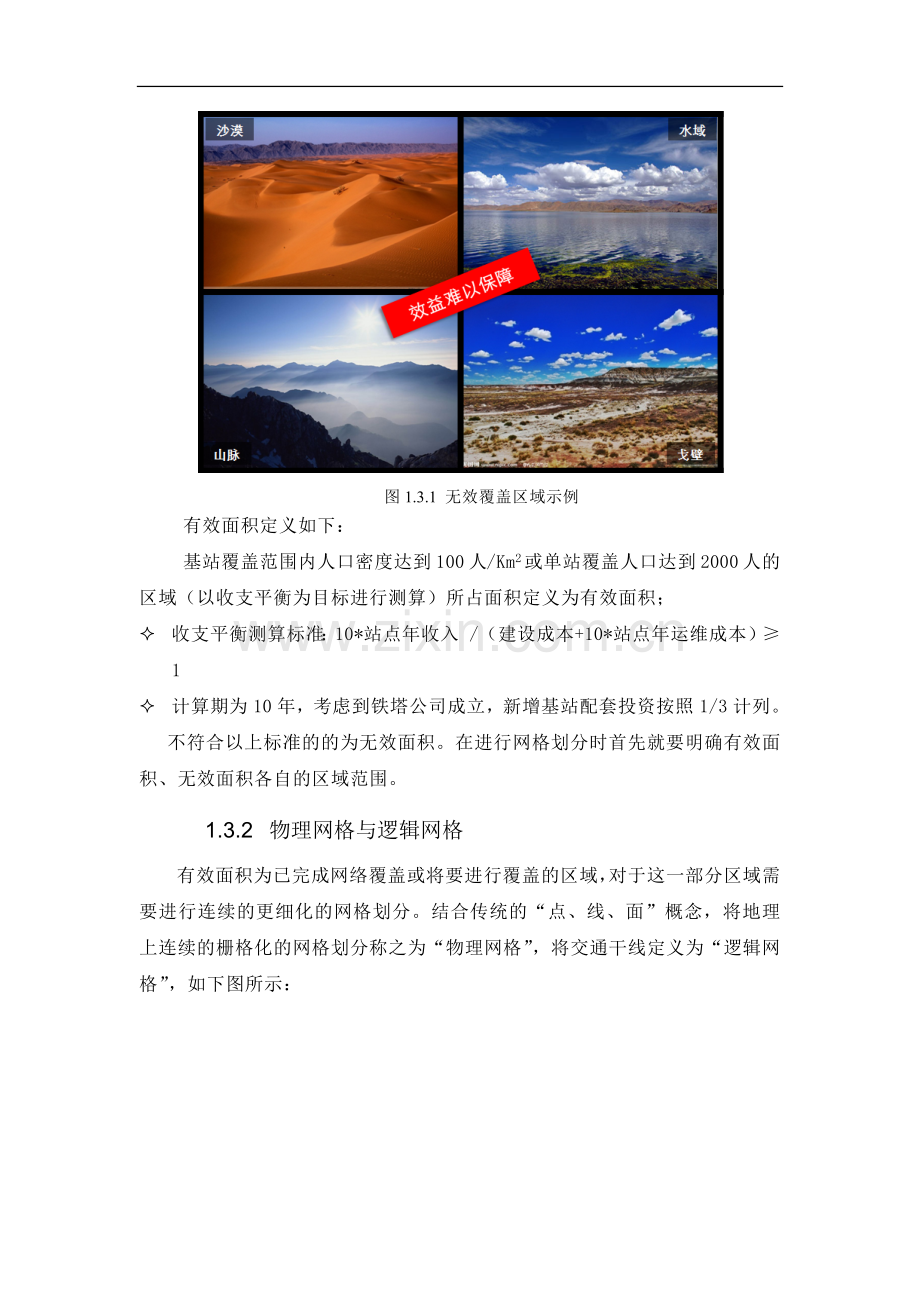

1.3.1 有效面积与无效面积
全国42%的面积聚集了95%的人口,人口及经济发展呈现不均衡分布情况,所以部分区域(如沙漠、大面积水域、山脉等)建站效益难以保障,于是引入有效面积与无效面积的概念,量化衡量具有建站需求的区域。

图1.3.1 无效覆盖区域示例
有效面积定义如下：
基站覆盖范围内人口密度达到100人/Km2或单站覆盖人口达到2000人的区域（以收支平衡为目标进行测算）所占面积定义为有效面积；
² 收支平衡测算标准：10*站点年收入 /（建设成本+10*站点年运维成本）≥ 1
² 计算期为10年，考虑到铁塔公司成立，新增基站配套投资按照1/3计列。
不符合以上标准的的为无效面积。在进行网格划分时首先就要明确有效面积、无效面积各自的区域范围。
1.3.2 物理网格与逻辑网格
有效面积为已完成网络覆盖或将要进行覆盖的区域，对于这一部分区域需要进行连续的更细化的网格划分。结合传统的“点、线、面”概念，将地理上连续的栅格化的网格划分称之为“物理网格”，将交通干线定义为“逻辑网格”，如下图所示：

图1.3.2物理网格与逻辑网格示意图（此图不含无效面积）
需要注意的是，在无效面积区域内也可能有交通干线分布，所以逻辑网格可以在有效面积、无效面积分布，而物理网格只能在有效面积内划分。
1.3.3 小结
有效面积、无效面积、物理网格、逻辑网格关系如下图所示：

图1.3.4各名词概念逻辑关系图
注：本地网面积=本地网有效面积+本地网无效面积
本地网有效面积=本地网所有物理网格面积之和
无效面积与有效面积无重叠区域
物理网格之间无重叠区域
逻辑网格与物理网格、无效面积可重叠
2. 网格划分原则
网格划分总体原则如下：
1） 物理网格、逻辑网格为独立的两个图层；
2） 原则上，物理网格是闭环结构，网格应与现有的行政区域（镇区和街道办）边界和基层责任单元、运维网格关联，尽量避免和减少网格交叉，建议上级网格包含下级网格，同级网格无重叠区域。为与市场形成有效互动，需以市场营销网格的边界为基础进行划分。

图2.1.1营销网格与微网格布局示意图（此图不含无效面积）
3） 物理网格网格划分应统筹考虑现有综合业务接入区的划分；
4） 省内一条交通干线原则上只归属一个逻辑网格，如果同一交通干线在不同区域内客流量会有较大区别，则可按照行政区界分段划分网格，但同一个本地网内的同一条交通干线只能归属同一个逻辑网格；
5） 网格应考虑地形地貌和功能特征（如住宅区、商业区、商务区、政企办公区、大学城、工业园区等功能区），将无线网络环境相似的区域划分为一个网格；
6） 网格的划分应便于人口和经济等基础信息数据的统计，便于进行网络覆盖、网络质量、业务量等方面的评估；
7） 网格应具有一定的完整性，最好以完整的一个（或相关的几个）校园、住宅区、城中村、工业区等定义为一个网格。
3. 网格划分流程
1
2
3
2
3
3.1 网格划分工具及数据准备
1) 软件平台： Mapinfo软件（建议选取11.0及以上版本，可直接在软件中打开google地图）。
2) 图层基础信息：Mapinfo软件使用的行政区划图层（省、市、县、乡镇界）、行政村分布图层、城区街道图层、河流水域图层、交通干线图层、地标建筑图层等，23类场景的KML文件。
3) 市场信息：市场营销网格的图层及列表信息，集团客户及大客户地理分布及列表信息。
4) 楼宇库信息：宽带专业的楼宇库数据。
5) 无线网络数据：小区级连续7天2/3G网络各自话务量及数据流量、小区级连续7天2/3G网络服务用户数。
6) 其他数据：网优网格图层、综合业务接入区图层等。
3.2 网格划分步骤
3.2.1 专题网格及重要区域划分
打开各参考图层，新建物理网格图层文件，逐个圈画独立的校园、景区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域。需要关注的内容为：
1) 校园、景区边界原则上与现有KML文件保持一致，相同性质的区域可适度连片。
2) 每画一个网格需要及时添加网格编号及名称信息，便于后续信息化处理，其他网格划分也需及时添加信息。
3.2.2 城区网格划分及修正
专题区域外的网格划分，应综合考虑业务量、用户分布、功能区、以及无线传播环境（与覆盖方案相关），可结合功能区域、地理环境、街道布局划分网格，将连续的近似价值属性的区域归属到同一个网格中。随后参考基站级全天业务量、基站级用户分布、集团及大客户分布情况对网格边界进行修正。相关操作注意事项如下：
1) 对于高层住宅小区、银卡以上用户聚集区域原则上应单独划分网格。
2) 微网格原则上要求与市场营销网格边界一致，城区网格大小建议不超过4KM2。
3) 相邻网格需要去除重复区域，保证网格面积统计的准确性。
3.2.3 郊区网格划分
郊区网格划分主要依托行政区边界，同时参考地形、厂矿、人口分布等信息进行聚类，不能与城区所画网格重叠。郊区网格划分注意事项如下：
1) 乡镇镇区独立划分网格，镇区的网格边界与23类场景的乡镇边界保持一致。
2) 农村区域因基站分布较为分散，网格划分面积可以适当扩大，原则上一个行政村只归属于一个网格，但单个网格最小应该不小于一个行政村。
3) 厂矿（企业）园区、大型市场、旅游景点等独立划分网格。
4) 珠三角、长三角、京津冀等经济带，城市群以及城市化程度高的区域可以参照城市划分网格。
5) 不需要覆盖的区域（如山区、戈壁、水面等地广人稀的区域）不划入网格。
3.2.4 逻辑网格划分
新建逻辑网格图层文件，将城区以外的交通干线逐条、逐段的划分成网格，前期已画的交通干线KML可通过软件直接转化为Mapinfo格式文件。
3.2.5 完善图层信息
完成物理网格划分后，可以通过Mapinfo软件读取各网格的面积、给物理网格各站点添加网格归属标签等，后续将其他字段信息导入以形成完整信息的图层文件。这里需要注意的是如果是相嵌套的两个网格，系统读取的外圈网格面积包含了内圈网格的面积，需要进行减除的处理。
各逻辑网格管辖站点确定方式与前期通过KML文件匹配各站点场景信息方式一致，同样后续需将其他字段信息导入以形成完整信息的图层文件。
物理网格、逻辑网格图层文件字段信息补充完善后即可导出成Excel文件，便于后续信息化处理。
3.2.6 网格划分流程修正
对网格进行分级分析后，部分网格的边界调整会根据需要进一步的修正调整。完整的网格划分流程图示如下：

图3.2.1 网格划分完整流程示意图
网格编号、图层字段要求、线型要求详见附件。
4. 网格分级方法
4
4.1 网格分级思路
物理网格与逻辑网格分别建立分级体系，物理网格从业务量、用户分布及行为（包括终端分布的分析）、市场重要性、用户投诉等纬度进行叠加分析，逻辑网格从交通干线属性和客流量等角度进行分析，物理、逻辑网格各自分为三类：一类精品网格、二类赶超网格、三类潜力网格。
4.2 物理网格
根据业务量数据对网格进行初步分级，然后再叠加用户分布、市场重要性、用户投诉数据对网格分级结果进行调整，具体流程如下图所示：

图4.2.1物理网格分级逻辑图
首先用业务量数据对网格进行初步分级，这里业务量指的是网格的业务密度，即网格内单位面积承载的业务量，需要同时考虑网格内多个制式网络的业务量，以2/3G网络为例介绍计算业务密度维度得分的方法，用相同参数横向对比、同网络制式内部纵向归一相结合的方式。
各网格2/3G业务密度计算公式如下：
2G业务密度（Erl/KM2）=（网格内2G小区话务量+网格内2G小区数据等效话务量）网格面积

3G业务密度（MB/KM2）=（网格内3G小区话务量折合数据流量+网格内3G小区数据流量）网格面积
由于2/3G业务密度是分别计算且采用单位不一致，所以各网格分2/3G网络分别进行评分，取网格中2G业务密度、3G业务密度各自的最大值均为100分，其余网格2/3G业务密度的得分按照归一法进行计算，例如网格A的得分计算如下：
网格A 2G业务密度分值=100×网格A 2G业务密度所有网格中2G业务密度最大值

网格A 3G业务密度分值=100×网格A 3G业务密度所有网格中3G业务密度最大值
通过以上步骤计算出各网格2/3G各自得分，接下来通过加权计算业务密度的综合得分，考虑到数据业务是未来发展的趋势，网格2/3G业务密度各自的得分权重由各网格内2/3G承载数据流量比值确定，由此可计算出每个网格2/3G业务密度各自权重，例如网格A的2/3G业务密度权重计算如下：
网格A 2G业务密度权重=网格A 2G小区数据流量MB网格A （2G小区数据流量+3G小区数据流量）MB

网格A 3G业务密度权重=网格A 3G小区数据流量MB网格A （2G小区数据流量+3G小区数据流量）MB
最终各网格业务密度综合得分计算如下：
网格业务密度综合得分=2G业务密度分值×2G权重+3G业务密度分值×3G权重

三类网格分级标准如下：
² 精品网格：综合业务密度排名TOP30%的网格；
² 赶超网格：综合业务密度排名在TOP30%-60%之间的网格；
² 潜力网格：综合业务密度排名在后40%的网格。
然后采用用户特征、用户投诉、市场重要性等纬度进行网格属性修正：
用户特征可从用户分布、用户迁移情况、VIP用户数量或占比、高端终端数量或占比等维度进行分析。
用户投诉可从投诉次数、VIP客户投诉次数等维度进行分析。
市场重要性可从集团客户或大客户数量、功能区域类型重要程度（如重要政府部门所在区域）等维度进行分析。
对初步确定的赶超及潜力网格进行修正，给出网格分级结论，要求如下：
1) 业务量在前Top30%和市场重要性高以及存在VIP客户投诉（按照去重后的用户数统计）的网格定义为精品网格，原则上精品网格所占面积不超过有效面积的10%；
2) 业务量在前30%-60%之间的网格定义为赶超网格，原则上所占面积不超过有效面积的30%。
各省可根据自身情况细化物理网格排序原则，要求在省内细化指导意见中进行体现。
4.3 逻辑网格
逻辑网格参考其交通干线属性及客流量两个维度进行综合评判网格类型。
考虑到高铁、动车、机场高速的品牌重要性，此三类交通干线定义为精品网格。
通过对福建、上海、湖北、河北、江西、甘肃、新疆等90段高速路段投资效益情况进行分析，统计得出投资回收期在3年以内的路段，日均客运密度基本在1万人公里/公里以上，而日均客运密度在1万人公里/公里以下路段，投资回收期基本在3年至15年间。

图4.3.1高速日均客运密度图

图4.3.2高速投资效益分析
根据以上的统计分析日均客运密度大于1万人公里/公里的省际、省内高速可归属为精品网格。
逻辑网格分类如下：
² 精品网格：高铁、动车、机场高速，日均客运密度大于1万人公里/公里的省际、省内高速
² 赶超网格：除高铁、动车、机场高速之外的其他交通干线日均客运密度大于0.5万人公里/公里，不含精品网格
² 潜力网格：其他交通干线
各省可根据实际情况对赶超网格的客流量门限进行调整，并有相应的分析过程及数据支撑。要求省内细化指导意见中对本省逻辑网格排序标准进行展示。
5. 文件输出
1
2
3
4
5
5.1 输出文件
一共输出四个文件：
1) 基于Mapinfo软件的物理网格Tab文件及导出的Excel表格
2) 基于Mapinfo软件的逻辑网格Tab文件及导出的Excel表格
各Tab文件字段要求见附件二“网格划分各图层文件字段要求”，图层文件制作及Excel表导出方法见附件四“Mapinfo软件操作”。
5.2 文件名称
图层文件名称要求如下：
1) 物理网格图层文件：地市名称+“物理网格图层”
2) 逻辑网格图层文件：地市名称+“逻辑网格图层”
例如郑州的物理网格图层文件名称为“郑州物理网格图层”、逻辑网格图层文件名称为“郑州逻辑网格图层”。
直辖市只需要生成物理网格、逻辑网格两个文件，例如重庆的三个文件分别命名为“重庆物理网格图层”、“重庆逻辑网格图层”。
Excel文件名称：
1) 物理网格图层导出Excel文件：地市名称+“物理网格图层导出表”
2) 逻辑网格图层导出Excel文件：地市名称+“逻辑网格图层导出表”

6. 附件
附件一：网格编号要求
为了便于信息化管理，每个网格都应该有独立的编号，建议采用多段式编码，标注网格的归属信息：
物理网格：省分名（首字母缩写）-WL-地市名（首字母缩写）-区县名（首字母缩写）-网格属性（精品网格、赶超网格、潜力网格）-网格名称-数字编号（三位）HN-WL-XY-LS-精品网格-罗山县何家冲景区-001
逻辑网格：省分名（首字母缩写）-LJ-交通干线等级（高铁、机场高速等）-网格名称(交通干线名称) –网格属性（精品网格、赶超网格、潜力网格）-地市名（首字母缩写）HN-LJ-省道-潜力网格-河南S204省道-XY
逻辑网格的名称需要与基础信息表中交通干线名称一致。
附件二：网格划分各图层文件字段要求
各图层的字段要求如下：
表1 新建物理网格图层字段建议
字段名称(Name)
字段格式(Type)
字段长度(Width)
格式举例
序号
Integer

1
网格编号
Character
100
HN-WL-LY-SX-木扎岭网格-001
网格名称
Character
100
木扎岭网格
业务区
Character
100
洛阳
主覆盖场景
Character
100
XA级景区（23类场景）
网格类型
Character
100
精品网格
网格面积
Float

21.5（单位为平方公里）
网格内2G室外站数
Integer

32
网格内3G室外站数
Integer

34
网格内2G室内站数
Integer

24
网格内3G室内站数
Integer

16
2G业务密度
Float

4.7（单位 Erl/平方公里）
3G业务密度
Float

105.6（单位 MB/平方公里）
网格内重要客户数量
Integer

200（所有网络制式服务的用户）
网格内VIP用户投诉次数
Integer

20
市场及品牌重要性
Character
100
　重要
备注
Character
254

待定1
Character
254

待定义2
Character
254

待定义3
Character
254

注：“格式举例”列展示填入内容的格式，在此处定义表字段时暂时不用。
表2 新建逻辑网格图层字段建议
字段名称(Name)
字段格式(Type)
字段长度(Width)
格式举例
序号
Integer

1
网格编号
Character
100
HN-LJ-省内高速-郑少洛高速-洛阳
网格名称
Character
100
郑少洛高速
业务区
Character
100
洛阳
场景
Character
100
省内高速
网格类型
Character
100
赶超网格
交通干线长度
Float

68（单位为公里）
日均客运密度
Float

0.8（单位万人公里/公里）
网格内2G基站数
Integer

32
网格内3G基站数
Integer

34
备注
Character
254

待定义1
Character
254

待定义2
Character
254

待定义3
Character
254

注：“格式举例”列展示填入内容的格式，在此处定义表字段时暂时不用。
附件三：网格划分线型要求
1. 无效面积及物理网格
采用“绘制”工具栏的“多边形”工具进行物理网格绘制：

图1绘制物理网格工具选取
绘制多边形的属性设置：
填充效果选取“A1”(即无填充N)->选取边线线型为“B1”（即实线）->选取线颜色为“D1”（黑色）->选线宽为“1”，图示如下：

图2填充格式

图3边线格式

图4边线颜色格式

图 5线宽选取
2. 逻辑网格
采用“绘制”工具栏的“折线”工具进行物理网格绘制：

图6绘制逻辑网格工具选取
绘制折线的属性设置：
选取线型为“B1”（即实线）->选取线颜色（参考表1逻辑网格颜色建议）->选择线宽为“4”，图示如下：

图7折线格式

图8折线颜色选取
逻辑网格根据不同交通干线的属性用颜色予以区分，各类型交通干线颜色及线宽与原KML文件要求一致：
表1逻辑网格颜色建议
场景分类
颜色
Mapinfo颜色设置
Google Earth中颜色设置
示例
宽度
色调
Sat
值
红色
绿色
蓝色
高铁
紫色
N8
270
170
255
170
85
255

4
动车线
茶色
D5
20
128
255
255
170
127

4
机场高速
深蓝色
O1
240
255
127
0
0
127

4
跨省高速
暗绿色
H12
120
255
170
0
170
0

4
省内高速
暗红色
B14
0
255
170
170
0
0

4
普通铁路
浅粉色
O4
300
85
255
255
170
255

4
国道
橙黄色
E9
40
255
255
255
170
0

4
省道
浅黄色
F4
60
128
255
255
255
127

4
水运航道
天蓝色
L8
210
170
255
85
170
255

4

图9折线线宽输入

附件四：Mapinfo软件操作
以MAPINFO11.0中文版为例进行说明。
1. 新建图层操作
无效覆盖区域、物理网格、逻辑网格分别建立图层。
顶端菜单：“文件->新建表”：

图1新建表步骤1图示
出现“新建表窗口”如下：

图2新建表步骤2图示
在“新建表窗口”中选择Open New Mapper，如果已经打开了一个地图窗口，也可以选择Add to Current Mapper。
选择Create New 创建一个新的表结构。
点击“Create…”按钮，出现“新建表结构”的窗口如下：

图3新建表步骤3图示
在“新建表结构窗口”的下部输入Name、Type、Width用于定义字段的名字、类型和长度。每输入完一个字段Name、Type和Width，点击窗口右上部的Add Field 按钮进入下一个字段的定义。各图层字段要求见附件二。
所有字段定义完成后，点击“新建表结构窗口”下部的Create…按钮，出现如下保存窗口，选择合适的路径，输入文件名后保存tab文件，保存类型选择默认的tab文件。

图4新建表步骤4图示
经过以上操作，空白的网格图层就新建并定义好了。
2. 网格划分及去除重叠区域方法
1) 网格划分方法
步骤一、使用顶端菜单：“文件->打开”或工具栏上的“打开”按钮，打开各参考图层（如各种场景地理图层、市场营销网格、网优网格、综合接入区、业务量、用户数、集团客户及大客户等，使用较高版本的Mapinfo打开航空图）；
步骤二、与步骤一同样的方法打开前一节建立的空白网格图层，并设置网格图层可编辑，如下图：

图11网格划分示意图1
步骤三、网格图层设置为可编辑后，使用“多边形”绘图工具开始绘制物理网格，如下图：

图12网格划分示意图2
步骤四、从独立的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域开始，参考各图层的边界，绘制物理网格，相同性质的区域可适度连片。如下图红色线条为物理网格，圈定了广州中医药大学和广东药学院，并进行了周围相同性质建筑的适当连片，参考了23类场景边界、营销网格边界、网优网格边界、综合接入区边界、航空图的街道和建筑物、业务量图层、用户数图层、室分建筑物库等；

图13网格划分示意图3
步骤五、检查并设置网格图层处于可选择状态，如下图：

图14网格划分示意图4
步骤六、使用“信息”工具，并点击刚画好的网格，对网格的“序号”、“网格编号”、“网格名称”、“业务区”四个字段进行编辑填写，其他字段后续再进行批量处理（每画好一个网格可进行字段编辑并保存图层）。如下图：

图15网格划分示意图5
注：建议画好一个网格，就进行网格字段的编辑，并在编辑后保存图层。在画下一个网格时，如果与之前画的网格有共同的边界，建议尽量有交叠区域，便于去除重叠区域后形成无缝的边界。
步骤七、参考“新建图层及字段要求”建立逻辑网格图层并参考物理网格绘制方法逐条绘制逻辑网格。
2) 去除重叠区域的方法
步骤一、确认网格图层处于可编辑状态(参考前文方法)；
步骤二、选择两个网格中的一个网格，右键->编辑对象->设置目标，如下图：

图16去除重叠区域示意图1
步骤三、选择另一个网格，右键->编辑对象->擦除，如下图：

图17去除重叠区域示意图2
在弹出的窗口点击“OK”，如下图：

图18去除重叠区域示意图3
3. 计算网格面积
使用顶端菜单：表->更新列：

图19计算网格面积示意图1
弹出更新列窗口如下，选择需要更新的表(Table to Update)为物理网格图层，需要更新的列(Column to Update)为网格面积，值来源(Get Value From Table)同样为物理网格图层，选择后点击“Assist…”按钮：

图20计算网格面积示意图2
弹出表达式窗口如下，选择functions框里的Area函数，然后点击“OK”按钮，网格的面积就计算并填入图层了，保存图层。

图21计算网格面积示意图3
4. 判断基站归属的网格
打开基站图层和网格图层，选择顶端菜单：查询->SQL选择，如下图：

图22判断基站归属示意图1
弹出SQL选择窗口如下：

图23 判断基站归属示意图2
先后选择基站图层和网格图层，选择后如下图，点击“OK”按钮，基站图层的字段后自动添加归属的网格图层信息：

图24判断基站归属示意图3
5. 网格导出为CSV表格
步骤一、选择顶端菜单：表格->导出：

图25网格图层导出表格示意图1
弹出导出表窗口，选择网格图层，点击“Export”按钮：

图26 网格图层导出表格示意图2
弹出导出表格到文件窗口，选择保存类型为CSV，选择保存目录，点击“保存(S)”按钮：

图27 网格图层导出表格示意图3
弹出CSV格式设置信息窗口，通常文件字符集(File Character Set)选择最后一项“No character conversion”，勾选“Use First Line Column Titles”用于导出表头，最后点击“OK”按钮，文件导出到上一步选择的文件夹中：

图28 网格图层导出表格示意图4
6. 网格图层信息批量补充
以补充网格类型字段信息为例进行说明：
步骤一、参考上节内容将网格导出为CSV格式文件，注意所有文件名中不能含有SQL语言中定义为不能做为表名的符号，否则可能图层不能写入，如文件名不能以X为首等；
步骤二、打开CSV文件，在“网格类型”列填入内容，保存CSV文件；

图29 网格图层信息补充示意图1
步骤三、在Mapinfo中打开此CSV文件，再打开网格图层文件，选择顶端菜单：表->更新列，如下图：

图30 网格图层信息补充示意图2
弹出“更新列”窗口如下，需更新的表(Table to Update)选择网格图层，需更新的列(Column to Update)选择“网格类型”，取值来源表(Get Value From Table)选择CSV文件名，本例中为网格参数，计算(Caculate)选择“Value”，计算字段名(of)选择“网格类型”：

图31 网格图层信息补充示意图3
点击“Join…”按钮，出现了选择连接关键字的窗口如下，使用默认的“网格编号”字段连接CSV文件和需更新的网格图层，点击“OK”按钮返回到“更新列窗口”：

图32 网格图层信息补充示意图4
点击“OK”按钮，网格图层的“网格类型”字段的内容已更新为CSV文件的内容，如下图：

图33 网格图层信息补充示意图5
如更新列后的文件有空行，则更新列不完全成功，方法是，把要更新的图层文件另存一个，然后重新做一边就OK了。
附件五：网格划分典型问题及解决方法
1) 网格名称建议以网格内典型地标或覆盖目标进行命名，以方便查询。
2) 面积较小的校区，如果有相邻其他学校，建议划归同一个网格，如果是独立校园建议适当扩展网格面积，将校园周边生活区也纳入网格内。
3) 营销网格较小，原则上不再扩展，以此营销网格为边界划分微网格。
4) 乡镇镇区的站点较少时是否需要单独画一个微网？镇区面积大于等于4KM2的乡镇镇区原则上要单独画网格，面积小于4KM2的可不单独画为一个微网格，优先考虑围绕镇区把附近周边（不超过1km）的建筑物一起圈进来。
