电气设备预防性试验仪器·设备配置及选型
试验设备仪器名称
技 术 规 格
说明
推荐厂家
兆欧表
1用于测量一般设备的绝缘电阻
额定电压 量程
500V 0~500M欧
1000V 0~10000M
2用于吸收比和极化指数的测量
额定电压 量程
2500V 0~100000M欧
5000V 0~100000M欧
3水内冷式发电机测量专用表
额定电压 量程
2500V 0~100000M欧
5000V 0~100000M欧
手摇或电子式
武汉康达电气有限公司

德欣机电技术北京公司
补偿电抗器
1用于110~220KV电容式电压互感器
2. 110KV及以下GIS
3. 110KV以下交联电缆及变压器交流耐压
额定电压（KV）20 25 30
额定电流（MA）225 250 300
积木式串并联组合
宁夏立方电气有限公司
变频谐振试验装置
用于10~600MW发电机耐压试验
容量 25~2100Kvar
电压 18~500KV
容量和输出电压根据具体情况配置
南京苏特电气有限公司
直流高压发生器
1用于水内冷发电机试验
额定电压 0~60KV
输出电流 5mA
2用于10KV及以下电力电缆试验
额定电压 0~60KV
输出电流 5mA
3用于35KV电缆和氧化锌避雷器试验
额定电压 0~200KV
输出电流 5mA

1测量系统应满足GB311-83的要求
2便携式直高发应满足ZBF24003-90
3．110~220KV等级电缆试验可委托电研院做，一般现场多采用硅整流，滤波电容用0.1微法
苏州华电科技有限公司
工频耐压装置及测量系统
额定电压 额定容量
50KV 5KVA
100KV 10KVA
150KV 15KVA
参考JB3570-84测量系统应满足GB311-83
四川泸州高压电子设备厂
江苏江都高压试验设备制造厂

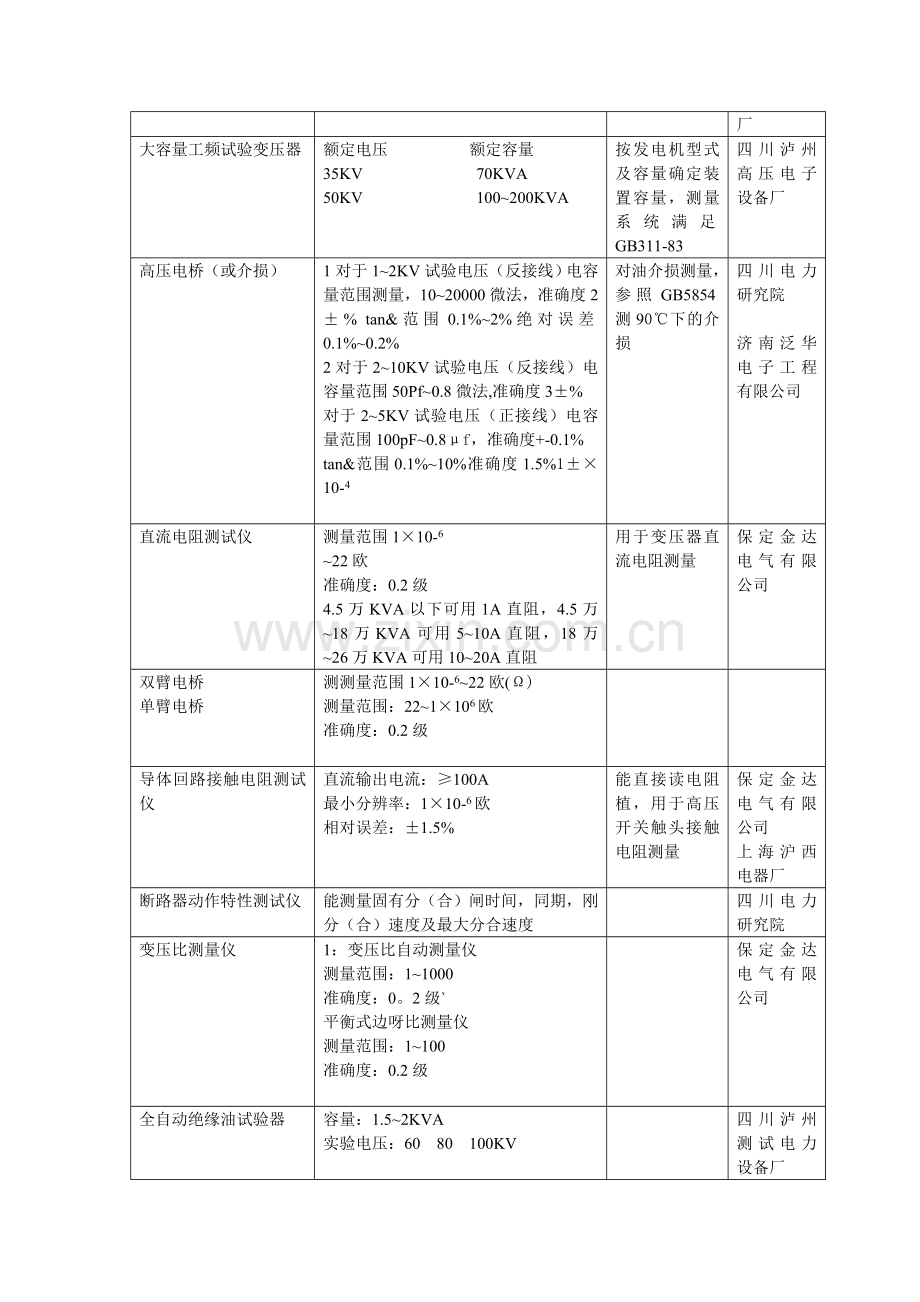

大容量工频试验变压器
额定电压 额定容量
35KV 70KVA
50KV 100~200KVA
按发电机型式及容量确定装置容量，测量系统满足GB311-83
四川泸州高压电子设备厂

高压电桥（或介损）
1对于1~2KV试验电压（反接线）电容量范围测量，10~20000微法，准确度2±% tan&范围0.1%~2%绝对误差0.1%~0.2%
2对于2~10KV试验电压（反接线）电容量范围50Pf~0.8微法,准确度3±%
对于2~5KV试验电压（正接线）电容量范围100pF~0.8μf，准确度+-0.1%
tan&范围0.1%~10%准确度1.5%1±×10-4

对油介损测量，参照GB5854测90℃下的介损
四川电力研究院

济南泛华电子工程有限公司
直流电阻测试仪
测量范围1×10-6
~22欧
准确度：0.2级
4.5万KVA以下可用1A直阻，4.5万~18万KVA可用5~10A直阻，18万~26万KVA可用10~20A直阻
用于变压器直流电阻测量
保定金达电气有限公司
双臂电桥
单臂电桥

测测量范围1×10-6~22欧(Ω)
测量范围：22~1×106欧
准确度：0.2级

导体回路接触电阻测试仪
直流输出电流：≥100A
最小分辨率：1×10-6欧
相对误差：±1.5%
能直接读电阻植，用于高压开关触头接触电阻测量
保定金达电气有限公司
上海沪西电器厂
断路器动作特性测试仪
能测量固有分（合）闸时间，同期，刚分（合）速度及最大分合速度

四川电力研究院
变压比测量仪
1：变压比自动测量仪
测量范围：1~1000
准确度：0。2级`
平衡式边呀比测量仪
测量范围：1~100
准确度：0.2级

保定金达电气有限公司

全自动绝缘油试验器
容量：1.5~2KVA
实验电压：60 80 100KV

四川泸州测试电力设备厂

三倍频电压发生器
电压范围：0~240V
容量：5KVA
用于电磁型电压互感器试验

升流器
范围：0~2500A或0~1000A
，用于电流互感器的变比，或校核电流互感器的伏安特性

电流互感器
变比：50/5，100/5，500/5，2500/5
准确度：0.2级

工频试验变压器
电压范围：0~2000V
输出电流：20A
400V以下低压设备耐压

交直流分压器
电压：100，200KV与峰值表配用
准确度：0.5级
1代替静电电压表
2进行耐压试验时必须用峰值表读数
北京电表厂FJ57-Ⅱ 50~200KV
电缆故障测试仪

变压器绝缘状态在线监测仪
自动检测变压器故障故障放电信号，能识别5000pc以上的内部放电及外部干扰，记录各相内部放电水平及波形
四川电力试验研究院
发电机绝缘状态在线监测仪
分析检测，分辨各相局部放电水平，脉冲个数及放电能量，能识别各种干扰，能自动启动，记录及打印
绝缘参数带电检测仪
通过在设备上安装传感器用TIR便携式检测仪，定期对运行设备测定泄露电流，介损，氧化锌避雷器阻性电流，现场介损检测灵敏度为0.01%
绝缘参数在线检测仪
可测两同相设备的相对植或用TV电压作基准的绝对值。全站仅用一根电话线接入计算机网络，自动测定tgδ,Ir等绝缘
接地电阻测试仪
输出电流1A
基波滤波衰减应为52dB，使基波的干扰电流不超过50mA仪器的测量，准确度为±5%
使用数字式仪器应保证输出电流，测量变电所用，对大型变电所，为消除零序电流和电流电压线间耦合电压影响，宜采用功率表倒相法测量
武汉康达电气有限公司
一般的接地电阻测试仪
准确度：±5%
线路杆塔或独立避雷针等接地装置
较大系统委托试验研究院进行测量
氧化锌避雷器阻性电流测试仪
准确度：±5%

局部放电测量仪
1：脉冲电量测量仪
频率范围：10~300KHZ
对于油浸变压器灵敏度不超过10pC
对于互感器，CVT灵敏度不超过1pC
2：带电少油式电器故障寻测仪，适合于TA，TV普检
地区供电局及大型电厂设备

发电机端部绝缘表面电位移探测仪
参照电位外移法技术要求
大型电厂配置

示波器
DC-20MHZ 双踪
8通道 DC-150KHZ
观测波形

常

用

仪

表
自耦接触调压器
输出电压：0~250V
容量；0.5 1 3 5 10 20KVA

交直流电流表
测量范围：0~5A~10A
准确度：0.5级

交直流电压表
测量范围：0~150V~300V~600V
准确度：0.5级

分流器
1：150A，75mV
2:2000A , 75 Mv
3: 准确度：0.2级
电厂配置

直流毫伏表
测量范围：0~75mV
准确度：0.5级

数字万用表
测量直流电压、直流电流、交流电压、交流电流和电阻

指针式万用表
测量直流电压、直流电流、交流电压、交流电流和电阻
准确度：1.5级

功率表
测量范围：0~2.5A~5A
0~75V~150V~300V
cosΦ:0.1~0.2
准确度：0.5级

低功率因数表
测量范围：0~2.5A~5A
0~75V~150V~300V
cosΦ:0.1~0.2
准确度：0.5级
变压器、发电机类空载损耗测量
上海电表厂
蓄电池测试仪
测比重
测电压

上海电表厂
频率计
测量范围：10~500Hz
输入电压范围：300Mv~300v
准确度：0.5级

上海电表厂
相位表
测量范围：0~360°
分辨率：1°
准确度：0.5级

上海电表厂
交流峰值电压表
测量范围：0~20V~200V~400V
准确度：0.5级

交流平均值电压表
测量范围：0~20V~200V~400V
准确度：0.5级

数字电容电感测试表
准确度：0.5级

高斯计
准确度：0.5级
电厂配置

点温计
准确度：1%

三相相序表
电压范围：50~500V

核相序杆
10，35，110KV

等值盐密度测试仪
参照电瓷外绝缘污秽分级标准的有关规定

水的导电电阻率测定仪
参照电瓷外绝缘污秽分级标准的有关规定

零值绝缘子检测装置
便携式数量测试杆
测量范围：0~100KV，0~200KV

移相器
单相额定电压250V
三相额定电压450V
移相范围：0~360

噪音测试仪
测量范围：25~140Db
准确度：3级
参考GB3785-85

谐波分析仪
相对误差：2%
能测试1频幅特性曲线
2：频相特性曲线
3：绘制各次谐波的波形及总的波形畸变的含量
有条件可购置

电气绝缘工具试验标准
序号
名

称
电压等级
（KV）
周
期（年）
交流电压
（KV）
时间
（min）
泄露电流（mA）
1
绝缘板
6~10
1次
30
5

35
80
2
绝缘罩
35
1次
80
5

3
绝缘夹钳
35以下
1次
3倍线电压
5

110
260
220
400
4
验电笔
6~10
2次
40
5

20~35
105
5
绝缘手套
高压
2次
8
1
≤9
低压
2.5
≤2.5
6
核相器
6
2次
6

1.7~2.4
10
10
1.4~1.7
7
橡胶绝缘靴
高 压
2次
15
2
≤7.5

带电作业工具耐压试验标准
额定电压（KV）
试验长度（M）
1min工频耐压（KV）
5min工频耐压（KV）
K1

型式试验
预防性试验
型式试验
预防性试验
10
0.4
100
45

35
0.6
150
95

4.0
110
1.0
250
220

3.0
220
1.8
450
440

3.0
330
2.8

420
380
2.0
500
3.7

640
580
2.0

u SN2-10回路电阻600A的不大于95μA，
u 1000A的不大于755μA
u 2000A的不大于26μA
u 3000A的不大于16μA
u 架空线路电容电流的计算Ic=(2.7~3.3)UnL*10-3单位（A）
u Un为线路额定电压（KV），L为线路长度（Km）

电缆线路电容电流平均值
额定电压
（KV）
6
10
35
电缆截面积
（mm2）

电容电流平均值（A/Km）
10
0.33
0.46

16
0.37
0.52

25
0.46
0.62

35
0.52
0.69

50
0.59
0.77

70
0.71
0.9
3.7
95
0.82
1.0
4.1
120
0.89
1.1
4.4
150
1.1
1.3
4.8
185
1.2
1.4
5.2
240
1.3
1.6

300
1.5
1.8
