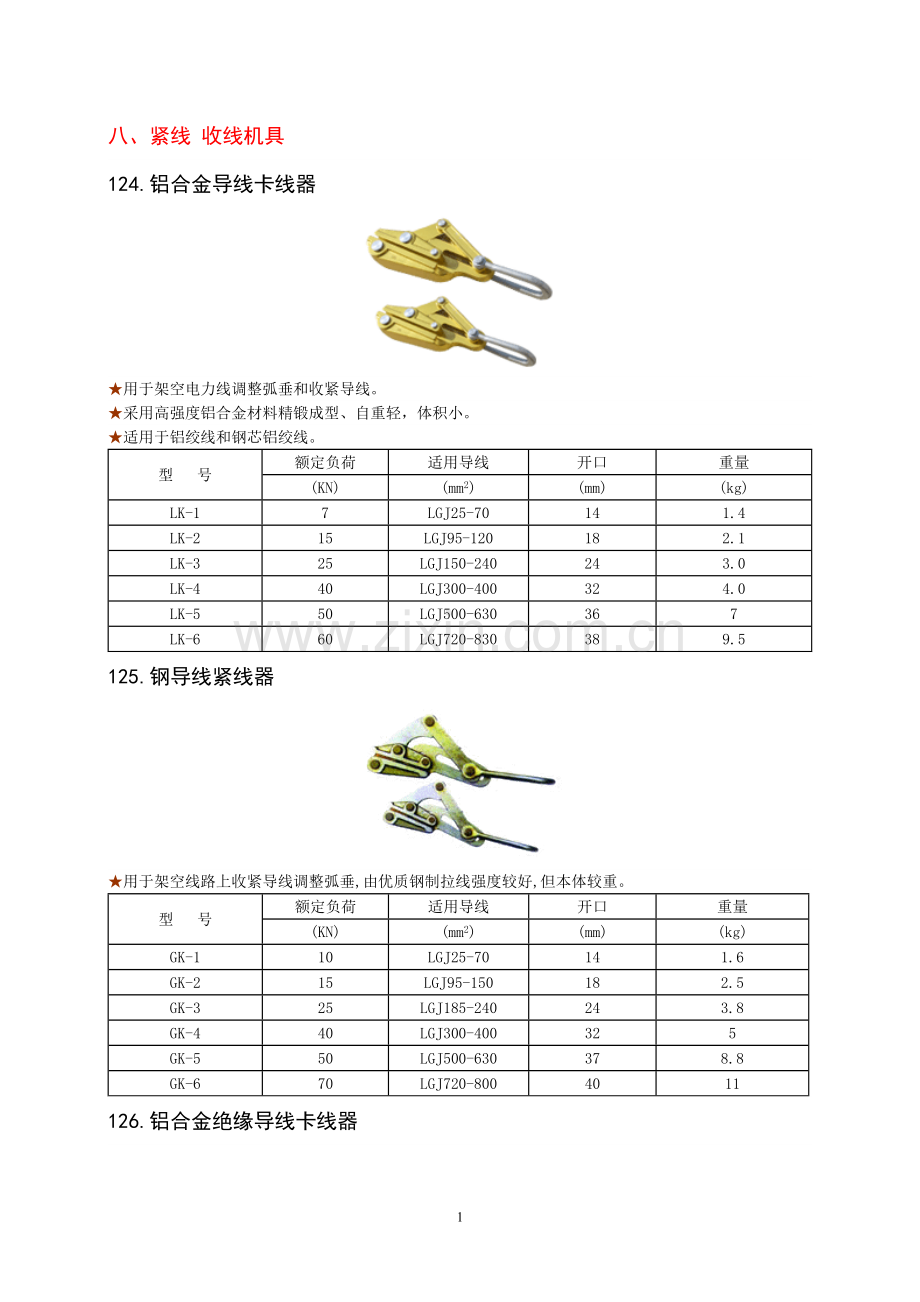

八、紧线 收线机具
124.铝合金导线卡线器

★用于架空电力线调整弧垂和收紧导线。
★采用高强度铝合金材料精锻成型、自重轻，体积小。
★适用于铝绞线和钢芯铝绞线。
型  号
额定负荷
适用导线
开口
重量
(KN)
(mm2)
(mm)
(kg)
LK-1
7
LGJ25-70
14
1.4
LK-2
15
LGJ95-120
18
2.1
LK-3
25
LGJ150-240
24
3.0
LK-4
40
LGJ300-400
32
4.0
LK-5
50
LGJ500-630
36
7
LK-6
60
LGJ720-830
38
9.5

125.钢导线紧线器

★用于架空线路上收紧导线调整弧垂,由优质钢制拉线强度较好,但本体较重。
型  号
额定负荷
适用导线
开口
重量
(KN)
(mm2)
(mm)
(kg)
GK-1
10
LGJ25-70
14
1.6
GK-2
15
LGJ95-150
18
2.5
GK-3
25
LGJ185-240
24
3.8
GK-4
40
LGJ300-400
32
5
GK-5
50
LGJ500-630
37
8.8
GK-6
70
LGJ720-800
40
11

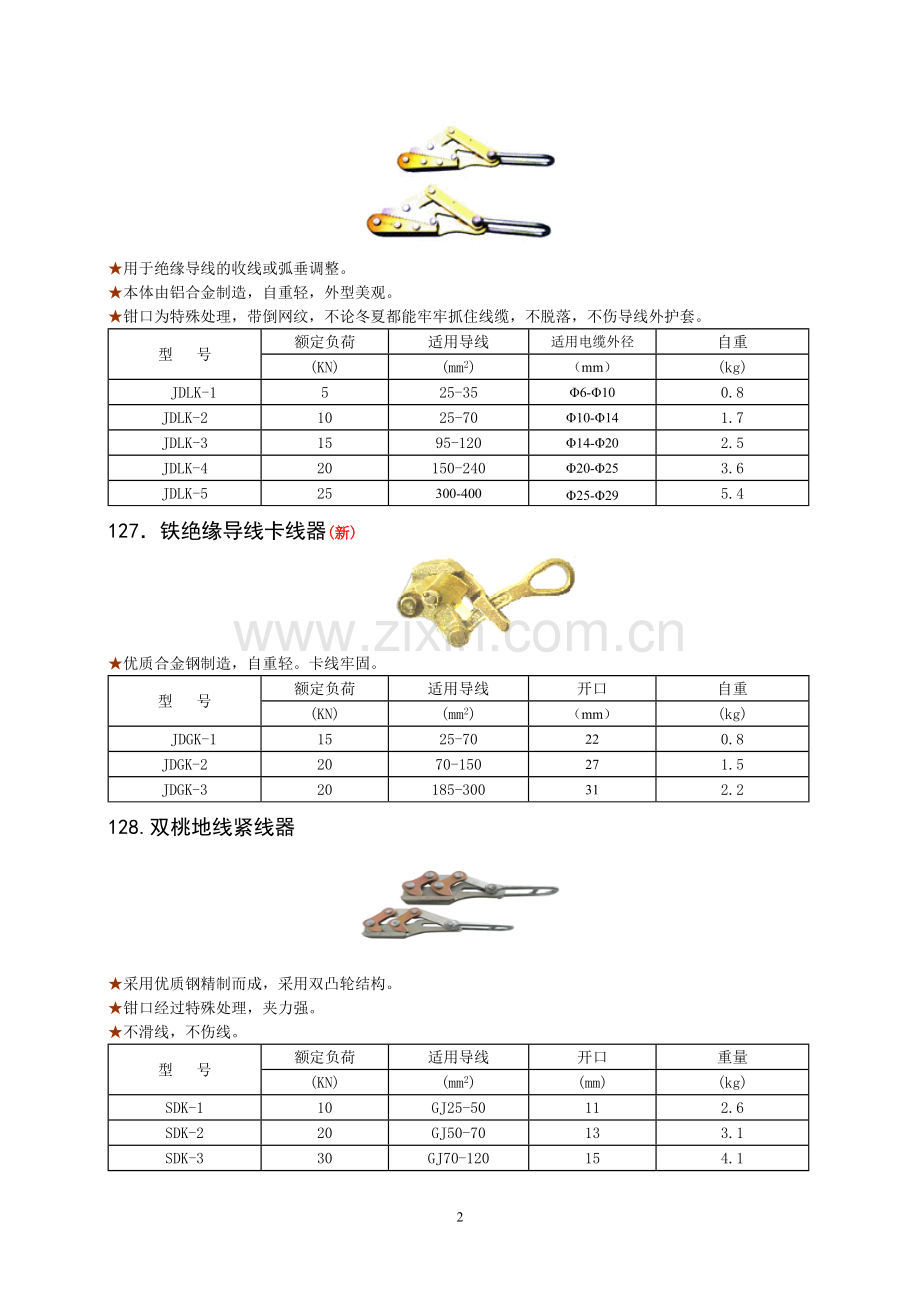

126.铝合金绝缘导线卡线器

★用于绝缘导线的收线或弧垂调整。
★本体由铝合金制造，自重轻，外型美观。
★钳口为特殊处理，带倒网纹，不论冬夏都能牢牢抓住线缆，不脱落，不伤导线外护套。
型  号
额定负荷
适用导线
适用电缆外径
自重
(KN)
(mm2)
（mm）
(kg)
JDLK-1
5
25-35
Φ6-Φ10
0.8
JDLK-2
10
25-70
Φ10-Φ14
1.7
JDLK-3
15
95-120
Φ14-Φ20
2.5
JDLK-4
20
150-240
Φ20-Φ25
3.6
JDLK-5
25
300-400
Φ25-Φ29
5.4

127．铁绝缘导线卡线器(新)

★优质合金钢制造，自重轻。卡线牢固。
型  号
额定负荷
适用导线
开口
自重
(KN)
(mm2)
（mm）
(kg)
JDGK-1
15
25-70
22
0.8
JDGK-2
20
70-150
27
1.5
JDGK-3
20
185-300
31
2.2

128.双桃地线紧线器

★采用优质钢精制而成，采用双凸轮结构。
★钳口经过特殊处理，夹力强。
★不滑线，不伤线。
型  号
额定负荷
适用导线
开口
重量
(KN)
(mm2)
(mm)
(kg)
SDK-1
10
GJ25-50
11
2.6
SDK-2
20
GJ50-70
13
3.1
SDK-3
30
GJ70-120
15
4.1

129.单桃地线卡线器

★采用合金钢精锻而成。钳口可配保险装置，防止跳线。
★夹爪锐利，夹力强。
型  号
额定负荷
适用导线
开口
重量
(KN)
(mm)
(mm)
(kg)
DDK-1
10
GJ25-50
14
1.4
DDK-2
20
GJ50-70
16
1.9
DDK-3
30
GJ70-120
25
2.7

130.偏心轮地线卡线器

★用于收紧地线或杆塔拉线的调整，上边采用双凸轮结构。
★下缘采用偏心轮代替平口,夹力紧。
★承力后偏心轮自动旋转并紧夹钢绞线，具有握力紧且不跑线等显著优点。
型  号
额定负荷
适用导线
开口
重量
(KN)
(mm2)
(mm)
(kg)
PDK-1
10
GJ25-50
11
2.4
PDK-2
20
GJ50-70
13
2.8
PDK-3
30
GJ70-120
15
3.8

131.多功能紧线器

★可用于收紧或调整导、地线。
★夹力强、不滑线、自重轻、使用灵活。
型  号
额定负荷(KN)
适用范围(mm2)
重量(kg)
GDK-1
15
GJ25-50
1.2
GDK-1
20
GJ50-70
1.6
GDK-3
30
GJ70-120
2.6

132.方钢丝绳线卡线器

★用途:适用于拉线杆塔的拉线调整和地线紧线。
型  号
额定负荷(KN)
适用范围(mm)
重量(kg)
SQK-1
50
11-15
7.2
SQK-2
70
16-18
7.4
SQK-3
135
19-22
8.2
SQK-4
135
24
8.8
133.螺栓型卡线器

★用途：适用于地线复合光缆（OPGW）和圆钢丝绳的紧线。
型  号
额定负荷(KN)
适用范围(mm)

钳口形状
重量(kg)
SGK-1
25
Φ11.7-Φ17
圆形
5.8

134.系列精品卡线器

★采用合金钢锻制而成。夹爪锐利，夹力强。
★钳口配有保险装置，不跳线。经过特殊热处理，抗张力强，啮合度高，不易滑脱变形。
型  号
额定负荷(KN)
使用范围(mm)
重量(kg)
S-1000C
10
Ф2.5-16
0.8
S-1000A
10
Ф5-20
0.85
S-1000D
10
Ф2.5-16
0.6
S-500B
5
Ф1-10
0.25
S-3000CL
30
Ф16-32
2.5
S-2000C
20
4-22
1.3
S-2000CL
20
Ф4-22
1.3
1656-20
20.40
24.38--25.91
1.36
1604-20L
20
Ф7-20
1.2
1685-31
30
Ф16-32
2.7
1604-20AL
20
Ф7-20
1.2
1613-30
6.8
Ф2.03-5.08
0.68
1659-30
20.43

1.7
1656-70
36.32
Ф24.38--25.91
3.6

135.棘轮式手扳葫芦

★广泛用于电力、邮电工程中收紧导线或牵引设备，采用双棘轮结构，安全方便。
型  号
额定负荷
钢丝绳直径长度
齿和爪
自重
(kN)
(mm)
(kg)
SJJS-1
10
Φ4.8*2200
双
3
SJJS-2
20
Φ5*3300
双
4.5
SJJS-3
30
Φ6*3300
双
6.3
SJJS-4
40
Φ7*3300
双
7.8
136. 织带式手扳葫芦

★柔软织带可以避免刮伤贵重货物且不会生绣。
型  号
额定负荷
织带
齿和爪
自重
(kN)
(kg)
SJJS-2116
16
25mm×6m
双
3.5
SJJS-2119
20
25mm×9m
双
4
137.钢丝绳手扳葫芦

★又名钢丝绳牵引机。是一种新型、高效、安全、耐用的起重机械产品，具有起重、牵引、张紧三大功能，整机结构设计合理，安全系数高，使用寿命长，特别适用于野外无动力源状况下。
★机壳采用高强度优质合金材料压铸而成，配套使用的钢丝绳具有特别高的破断拉力和耐磨性，根据客户需要配置相适合的钢丝绳长度。
型号
额定负荷（KN）
钢丝绳直径(mm)
钢丝绳长度(m)
额定行程(mm)
重量(Kg)
NHSS-8
80
8
10,20
52
6
NHSS-10
100
8
10,20
52
6
NHSS-16
160
11
10,20
55
12
138.棘轮式钢丝绳收线器（自带夹线器）

★广泛用于电力、邮电工程中收紧导线或牵引设备，可以旋转360度, 控制卡栓可正逆向旋转。
★采用高强度钢丝,强力不易被拉断；钩头为合金钢锻制并采用椭圆保险型，美观且强度高。
★配套日式或美式卡线器夹力强、不滑线。
型  号
额定负荷
适用线径
钢丝绳直径
重量
(KN)
(mm)
(mm)
(kg)
SJJA-10K
10
3-16mm
Φ5
4.3
SJJA-15K
15
4-22mm
Φ6
5.2
SJJA-20K
20
8-27mm
Φ7
7.2

139.棘轮式张力收线器

★广泛用于电力、邮电工程中收紧导线或牵引设备，可以旋转360度, 控制卡栓可正逆向旋转。
★采用高强度钢丝,强力不易被拉断；钩头为合金钢锻制并采用椭圆保险型，美观且强度高。
型  号
额定负荷
最大长度
最短长度
重量
(KN)
(mm)
(mm)
(kg)
SJJA-10
10
1210
410
3.2
SJJA-15
15
1500
480
4.2
SJJA-15A
15
2000
480
4.7
SJJA-20
20
1500
480
4.8
SJJA-30
30
1500
510
5.2

140.铝合金双钩紧线器

★用于架空电力线路上收紧绝缘子串。
★更换绝缘子或收紧导、地线。
★主体由高强度铝合金制造，自重轻，使用方便。
型  号
额定负荷
最大中心距
可调节距离
重量
(KN)
(mm)
(mm)
(kg)
SJSL-1
10
840
280
2
SJSL-2
20
1030
330
2.5
SJSL-3
30
1350
460
4.5
SJSL-5
50
1500
600
6
SJSL-8
80
1770
760
8

141.钢双钩紧线器

★用于架空电力线路上收紧绝缘子串更换绝缘子或者收紧导地线，牵引重物。
型  号
额定负荷
最大中心距
调节距
重量
(KN)
(mm)
(mm)
(kg)
SJS-05
5
730
230
2.5
SJS-1
10
840
280
3.5
SJS-2
20
1030
330
4
SJS-3
30
1350
460
6
SJS-5
50
1440
500
8
SJS-8
80
1660
580
8.5
SJS-10
100
1740
600
10

142.套式双钩紧线器

★自身长度较普通式短。收紧绝缘子串或调整弧垂更方便。
型  号
额定负荷
最大中心距
调节距离
重量
(KN)
(mm)
(mm)
(kg)
SJST-1
10
800
290
3
SJST-2
20
880
330
3.2
SJST-3
30
1050
430
4.5
SJST-5
50
1150
450
7.2

143.棘轮收线器

★配合卡线器作收紧导线和地线用。钢丝绳长1-2米，有防倒装置，使用安全方便。
型  号
规格
额定负荷
自重
(KN)
(kg)
SJS-1
棘轮齿数18牙
10
1.8
SJS-2
棘轮齿数20牙
20
2.2

144.液压紧线器

★用于电力线路上收紧绝缘子串，更换绝缘子或者收紧导地线，牵引重物等，省力，轻便。
型  号
额定负荷
外形尺寸(mm)
最大行程
重 量
(KN)
(kg)
(kg)
(kg)
YJXQ-4
40
722×72×132
500
8.2
YJXQ-6
60
800×81×142
500
12.5
