钢结构厂房工程泛水板收边板安装方案.docx

钢结构厂房工程泛水板收边板安装
一、泛水板收边板安装
泛水板和收边板的安装时整个围护系统安装的重要局部，直接影响到整个工程的质量和效果，所以应该特别重视。
1. 纵向泛水板和盖板
(1) 安装形式
纵向泛水板和盖板应在屋面板的平底板或波谷处有一向下弯的翻边。下弯的深度同钢板外形响应。
(2 )固定方式
泛水板安装好以后，一般与屋面板的波峰用自攻螺钉实行固定。固定螺钉采用FT10-16X16 或M5.5X20,间距5mm 一颗。
(3)搭接与密封
纵向泛水板之间的搭接，可参照纵向压型钢板的搭接形式，搭接长虞A0mm，沿顺坡方向靠近坡顶的泛水板搭接在上面，在搭接处涂上密封胶，用中4X13的铆钉固定搭接。
2. 横向泛水板的安装
(1) 安装方式
用于屋面的横向泛水板和盖板，沿下方边线有一加固的裂，为保证防雨，能够切割裂使其与博文相配，也可稍作修改，使其嵌入沟槽中。对小坡度屋面，最好将裂切开贴紧波纹。带肋条钢板的横向泛水板和收边板，需要沿着低边缘处开槽或向下弯折，以便于钢板外形相配。这样能够防止由风带来的水渗透到泛水板之下。开槽有三种方法供选择。
① 专用工具
这是用于泛水板开槽专用工具，开出的槽与屋面板的肋条形状相同，应用比较方便。
② 应用模具
加入开槽工具不适用于边缘已下折至钢板肋条深度的泛水板或盖板，则可用铁皮剪刀按肋条外形剪处槽。首先将泛水板或盖板放在准确的位置，即可=已被固定的钢板上，然后用一块模板在每肋条之上，做出开出槽记号，这种方法同样适用于屋脊处的盖板即屋背瓦，使用与屋脊角度相匹配的模板即可。
③ 成型槽

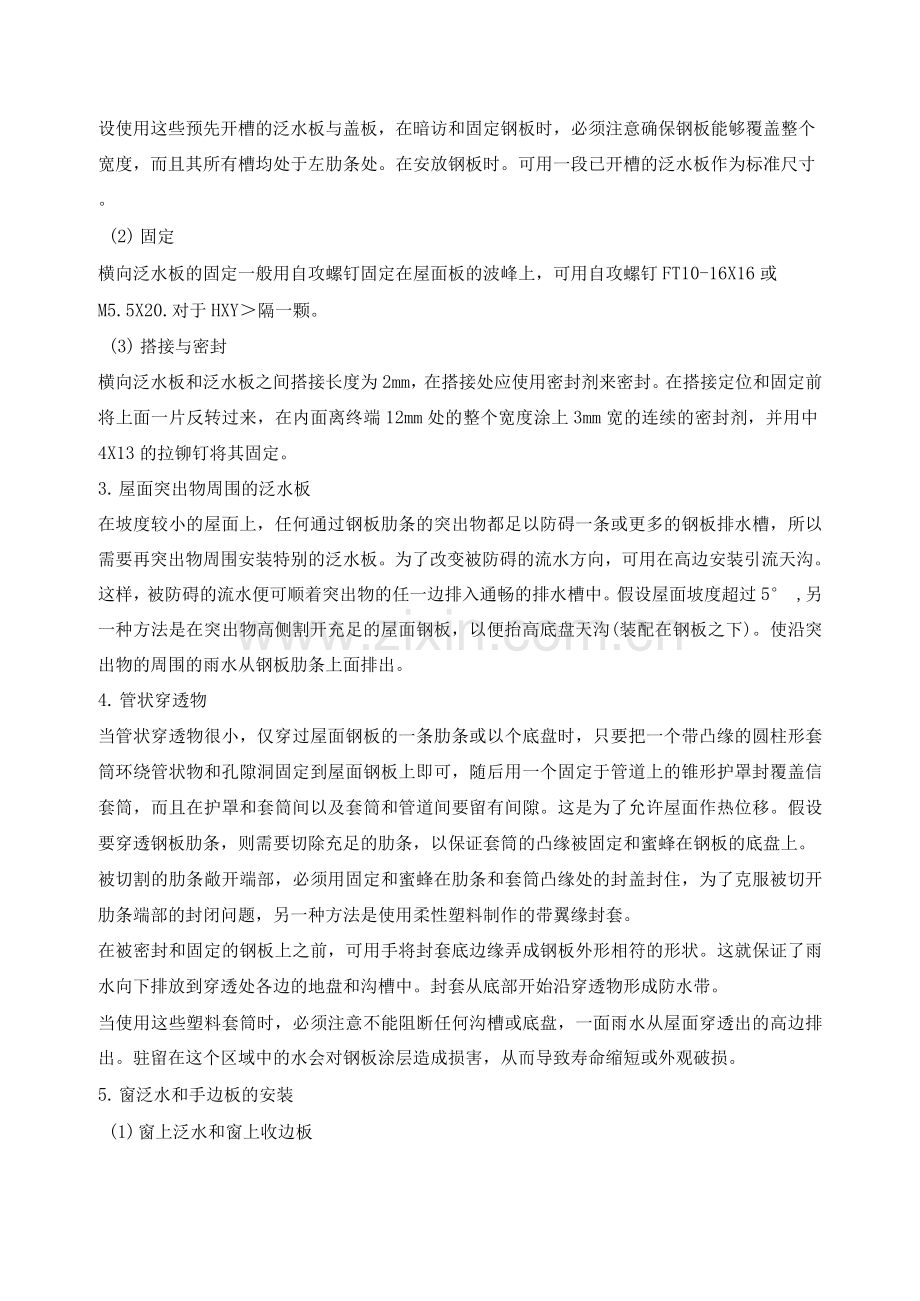

在某些情况下，横向泛水板和盖板的下折边可预先开出与各种屋面板肋条外形相一致的槽。假设使用这些预先开槽的泛水板与盖板，在暗访和固定钢板时，必须注意确保钢板能够覆盖整个宽度，而且其所有槽均处于左肋条处。在安放钢板时。可用一段已开槽的泛水板作为标准尺寸。
(2) 固定
横向泛水板的固定一般用自攻螺钉固定在屋面板的波峰上，可用自攻螺钉FT10-16X16或M5.5X20.对于HXY＞隔一颗。
(3) 搭接与密封
横向泛水板和泛水板之间搭接长度为2mm，在搭接处应使用密封剂来密封。在搭接定位和固定前将上面一片反转过来，在内面离终端12mm处的整个宽度涂上3mm宽的连续的密封剂，并用中4X13的拉铆钉将其固定。
3. 屋面突出物周围的泛水板
在坡度较小的屋面上，任何通过钢板肋条的突出物都足以防碍一条或更多的钢板排水槽，所以需要再突出物周围安装特别的泛水板。为了改变被防碍的流水方向，可用在高边安装引流天沟。这样，被防碍的流水便可顺着突出物的任一边排入通畅的排水槽中。假设屋面坡度超过5° ,另一种方法是在突出物高侧割开充足的屋面钢板，以便抬高底盘天沟(装配在钢板之下)。使沿突出物的周围的雨水从钢板肋条上面排出。
4. 管状穿透物
当管状穿透物很小，仅穿过屋面钢板的一条肋条或以个底盘时，只要把一个带凸缘的圆柱形套筒环绕管状物和孔隙洞固定到屋面钢板上即可，随后用一个固定于管道上的锥形护罩封覆盖信套筒，而且在护罩和套筒间以及套筒和管道间要留有间隙。这是为了允许屋面作热位移。假设要穿透钢板肋条，则需要切除充足的肋条，以保证套筒的凸缘被固定和蜜蜂在钢板的底盘上。
被切割的肋条敞开端部，必须用固定和蜜蜂在肋条和套筒凸缘处的封盖封住，为了克服被切开肋条端部的封闭问题，另一种方法是使用柔性塑料制作的带翼缘封套。
在被密封和固定的钢板上之前，可用手将封套底边缘弄成钢板外形相符的形状。这就保证了雨水向下排放到穿透处各边的地盘和沟槽中。封套从底部开始沿穿透物形成防水带。
当使用这些塑料套筒时，必须注意不能阻断任何沟槽或底盘，一面雨水从屋面穿透出的高边排出。驻留在这个区域中的水会对钢板涂层造成损害，从而导致寿命缩短或外观破损。
5. 窗泛水和手边板的安装
(1) 窗上泛水和窗上收边板
对于双层墙面板、外墙的窗上泛水板和内墙的窗上收边板。他们用自攻螺钉与墙板一起被固定的窗上在檩条上。自攻螺钉一般用FT12-12X30或M6. 3X30,每肋一颗。对于单层墙面板，无内层墙板和窗侧收边板。
(2) 窗侧泛水板和收边板
对双层墙面板、外层的传侧泛水板和内层的窗侧收边板加图所示，他们分别用自攻螺钉固定在外墙和内墙上。自攻螺钉一般用FT12-12X30或M6. 3X30,间距4mm。对于单层墙面板，无内层墙板和窗侧收边板。
(3) 窗下泛水板和收边板
因为窗下可能是砖墙或压型钢板墙，所以泛水板也略有不同。若场下是砖墙，则用水泥钉将泛水板和收边板固定在砖墙上，间距5mm。若窗下是压型板墙，则泛水板和手边板分别固定在外墙板和内墙板上，固定件用自攻螺钉FT12-14X30或M5.5X30.每肋一颗。
6. 屋面突出物围的泛水板其他泛水板和收边板
屋面突出物施工前请仔细阅读公司建筑构造图集，一级各类密封残品的使用说明书。
在坡度较小的屋面上，任何通过钢板肋条的突出物都足以防碍一条或多条的钢板排水槽，往往导致积水和漏水，所以需要再突出物周围安装特殊的泛水板。
能够在高边安装引流天沟，从而改变被防碍的流水方向，使被防碍的流水能够顺着突出物任一边排入通畅的排水槽中，引流天沟密封并固定在突出物高端上方的钢板下面，钢板肋条端部用堵头加以密封。
突出物四周均要安装泛水板，两侧泛水紧贴钢板肋并向下弯折，以保证在钢板底盘处有最大的排水容积。突出物低边泛水应开槽并向下弯折于屋面板底盘上，屋面板的底盘端部要上折，以便止水。泛水板在拐角处固定并密封，所以泛水板上面用
软锌或沥青覆盖。
假设屋面坡度超过50，另一种方法是在突出物高侧割开充足的屋面钢板，以便抬高底盘天沟（装配在钢板之下）。使沿突出物的周围的雨水从钢板肋条上排出。
1、根据设计要求，在钢板的要求为止上开孔，然后把一个单独的钢板法兰盘（如得泰盖片）套到一个带凸缘的圆柱形套筒环绕管状物之上，一起固定到屋面板上即可。
2、随后用一个固定于管道上的锥形护罩封覆盖柱套筒。且在护罩和套筒之间，套筒与管道之间均要留有缝隙。以便允许屋面的垫位移。
3、钢法兰盘的上面，凸缘套筒的顶面、底面，在固定前均需沿周边用3mm宽密封胶密封。
若要穿透钢板肋条，则要切除充足长的肋条，以保证凸缘套筒被固定和密封在钢板的底盘上，被切割的肋条端部，必须用封盖密封住，并加以固定。
4、为了克服被切开肋条端部的封闭问题，能够使用柔性塑料制成的带翼缘封套。
在翼缘封套被密封和固定到钢板上之前，可用手将封套底边缘弄成与屋面板外形紧密相符的形状，这样能保证雨水向下排放到穿透处个边的底盘和沟槽中，封套从底部开始沿穿透物形成防水带。
当使用这些塑料套筒时，必须注意不能阻断任何沟槽或底盘，一面雨水从屋面穿透出的高边排出。而驻留的这个区域中的水会对钢板涂层造成损害，从而导致寿命缩短或外观破损。
其他泛水板和收边板也能够分为横向安装或纵向安装两大类，安装方法基本与前面介绍的相同。
对于单层墙面板，无内层墙板和窗侧收边板。
二、密封剂的应用
在维护系统的安装中，有很多地方需要使用密封胶，前面已做介绍。假设要使密封胶达至理想效果，应注意以下几点。
1、型号：对于本公司生产的维护系统产品，选用中性硫化硅比较适宜，它比较适用于各种压型板外面的油漆，包括各种泛水板等，中性硫化胶密封剂有以下特点：对各种干净的压型板和泛水板表面，有良好的粘附力。防水且无腐蚀。抗极热和极冷同事保持良好的柔韧性。
2、表面处理：为了使粘结剂能充分发挥功能，所有表面必须清楚干净，并且无以前的密封剂痕迹和油漆之类的污染物，能够用酒精来清洁压型板或泛水板表面。
3、节点设计：用密封剂密封的接缝应用铆钉固定，以使强度与焊接强度一致。所以不要求密封剂有完全的念着强度，但它必须能将两个相对的表面粘连在一起，搭接处的密封剂宽度，被压缩时不超过25mm。对于屋面板、墙面板和泛水板，搭接处固定件的间距为40mm。
4、搭接时可按以下步骤实行。
装配、夹紧并钻孔：分离构件并除去孔屑，把连接的表面清楚干净；
涂上粘结剂：重新放置构件和固定件，用抽芯拉铆钉，将连接处固定。
为了放置过早硫化，导致二表面站连接较差，在密封剂被挤压之后，要尽快处理。
所用的粘结剂，在外暴露的时间一般不超过15分钟。
第五节检查验收
一、用拉线和钢尺检查彩板的尺寸偏差见下表。
彩钢板的尺寸偏差表
项目
尺寸偏差(mm)
波距
±2.0
波高
H < 70mm
±1.5
H>70mm
±2.0
侧向弯曲
在测量长度L1范围内
20.0
注：(1)H为彩钢板截面高度;
(2)L 1为测量长度，系指板长扣除两端各0. 5m后的实际长度(小于10m)或扣除后任选的10m长度。
、彩钢板制作的允许偏差和检验方法见下表
彩钢板制作的允许偏差表
项目
允许偏差
检查方法
彩钢板的覆盖宽度
H<70mm

用钢尺检查
H>70mm

板长
±7.0
横向剪切偏差
5.0
泛水板尺寸
板长
±5.0
弯折面宽度
±2.0
弯折面夹角
20
用角尺检查
注：H为彩钢板截面高度。
三、彩钢板和连接件的品种、规格一级防水密封材料的性能
符合设计要求和国家现行相关标准规定
四、彩钢板固定
可靠、无松动，防腐涂料涂刷和防水密封材料敷设应完，连接件数量、间距符合设计及国家相关规定要求。
五、彩钢板安装
彩钢板安装工程允许偏差表
项目
允许偏差(mm)
检验方法
屋面
檐与屋脊的平行度
10.0
用拉线和钢尺检查
彩钢板波纹线对屋脊的垂直度
L/1020.0
檐相邻两块彩钢板端部错位
5.0
彩钢板卷边板件最大波高
3.0
墙面
墙面板波纹线的垂直度
H/1020
用吊线和钢尺检查
墙面包角板的垂直度
H/1020
相邻两块彩钢板的下端错位
5.0
用钢尺检查
