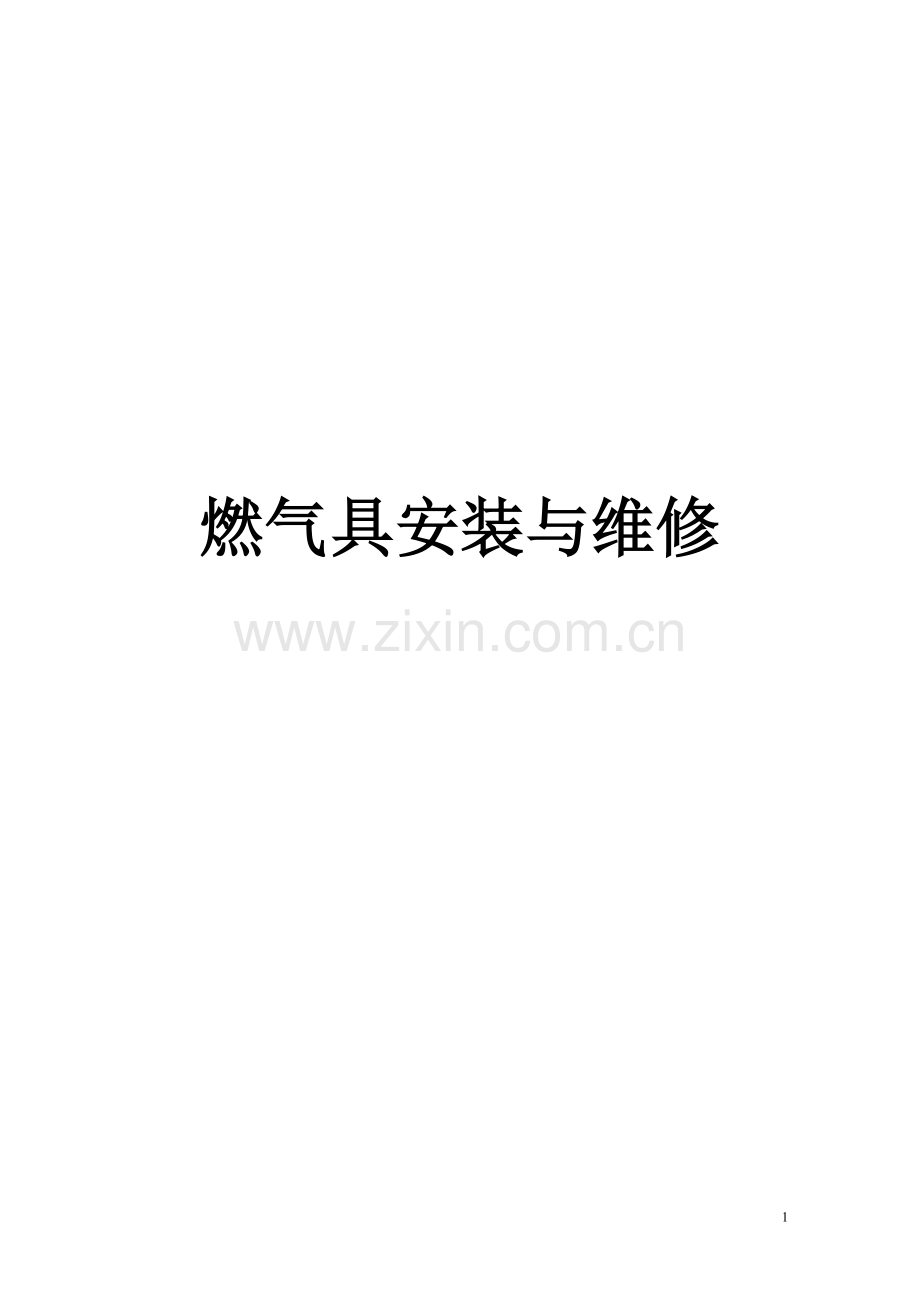

燃气具安装与维修

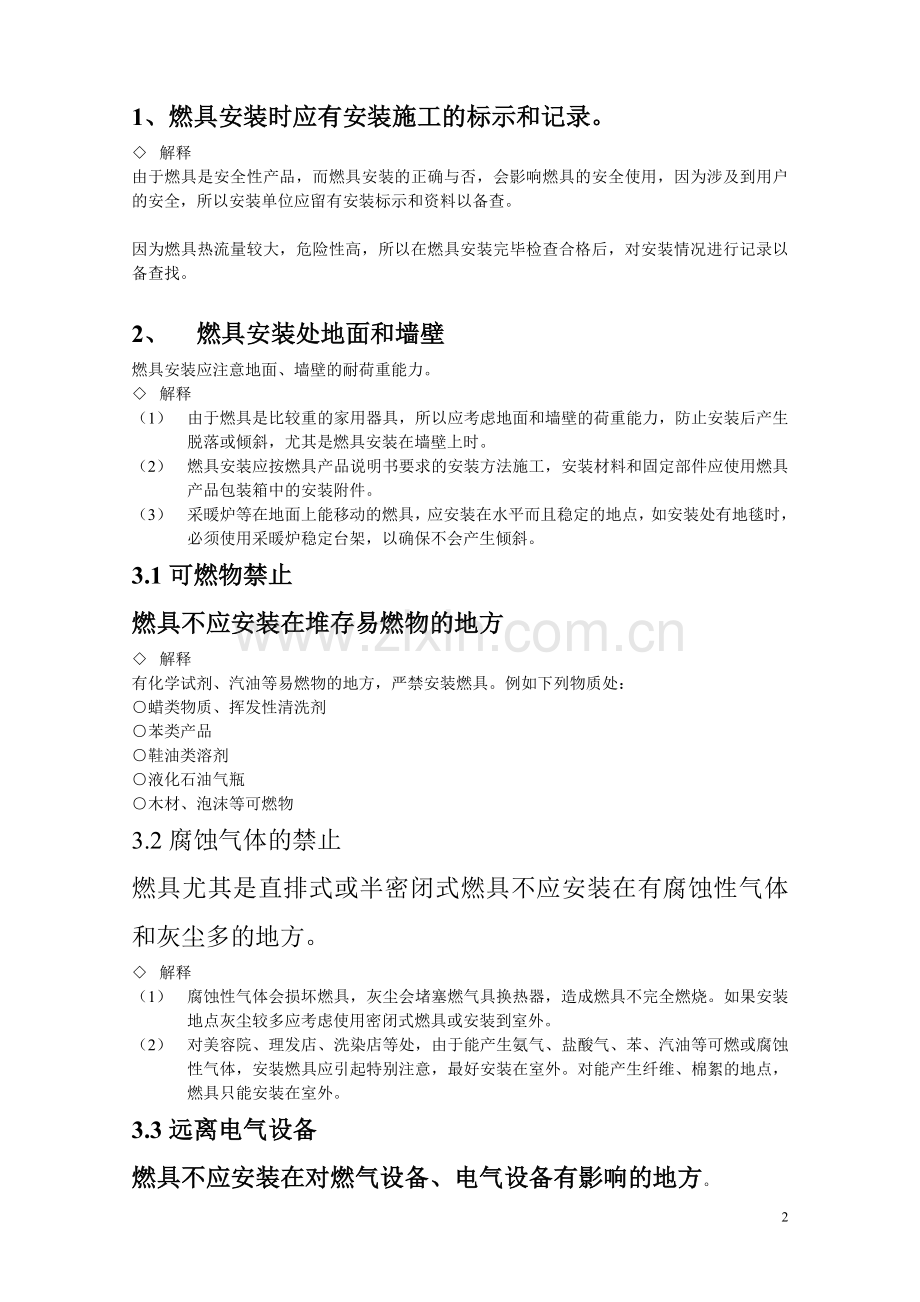

1、燃具安装时应有安装施工的标示和记录。
◇ 解释
由于燃具是安全性产品，而燃具安装的正确与否，会影响燃具的安全使用，因为涉及到用户的安全，所以安装单位应留有安装标示和资料以备查。

因为燃具热流量较大，危险性高，所以在燃具安装完毕检查合格后，对安装情况进行记录以备查找。

2、 燃具安装处地面和墙壁
燃具安装应注意地面、墙壁的耐荷重能力。
◇ 解释
（1） 由于燃具是比较重的家用器具，所以应考虑地面和墙壁的荷重能力，防止安装后产生脱落或倾斜，尤其是燃具安装在墙壁上时。
（2） 燃具安装应按燃具产品说明书要求的安装方法施工，安装材料和固定部件应使用燃具产品包装箱中的安装附件。
（3） 采暖炉等在地面上能移动的燃具，应安装在水平而且稳定的地点，如安装处有地毯时，必须使用采暖炉稳定台架，以确保不会产生倾斜。
3.1可燃物禁止
燃具不应安装在堆存易燃物的地方
◇ 解释
有化学试剂、汽油等易燃物的地方，严禁安装燃具。例如下列物质处：
○蜡类物质、挥发性清洗剂
○苯类产品
○鞋油类溶剂
○液化石油气瓶
○木材、泡沫等可燃物
3.2腐蚀气体的禁止
燃具尤其是直排式或半密闭式燃具不应安装在有腐蚀性气体和灰尘多的地方。
◇ 解释
（1） 腐蚀性气体会损坏燃具，灰尘会堵塞燃气具换热器，造成燃具不完全燃烧。如果安装地点灰尘较多应考虑使用密闭式燃具或安装到室外。
（2） 对美容院、理发店、洗染店等处，由于能产生氨气、盐酸气、苯、汽油等可燃或腐蚀性气体，安装燃具应引起特别注意，最好安装在室外。对能产生纤维、棉絮的地点，燃具只能安装在室外。
3.3远离电气设备
燃具不应安装在对燃气设备、电气设备有影响的地方。
◇ 解释
燃具安装后不能对燃气表、燃气管或电气设备产生影响，主要是指辐射热的影响和烟气的影响。
3.4方便检修
燃具安装时应考虑检修方便。
◇ 解释
（1） 燃具的安装不仅要考虑防火要求，而且应考虑到安装后使用管理，检修时所必要的空间。应参考产品安装说明书的要求。
（2） 室外安装场地，最好不要安装燃具到超过1.5m高的墙壁上，这会造成检修困难。
（3） 热水器安装时，尤其是密闭式燃具安装，为检修方便，常需要在安装热水器的四面留有大于防火要求的距离。
3.5燃具的固定
燃具安装应牢固，应耐振动，不应产生倾斜、破损或产生安装故障。
◇ 解释
（1） 不固定安装的燃具，可能产生移动，所以用胶管连接时，必须考虑胶管防脱，并且胶管应尽量短。
（2） 在燃具的上方不允许有容易落下的物品。
3.6连接管选用
用金属管、燃气阀、金属柔性管或强化胶管连接时应无附加应力，连接应牢固
◇ 解释
（1） 在拧紧接头螺纹时，应使燃气阀或燃气具一侧的扳手保持不动，用接头一侧的扳手拧紧。
（2） 在拧紧螺纹时使用的工具，应是安装说明书中规定的工具。
3.7落雪和冰冻
1．在有积雪地区安装燃具时，给排气设备应考虑积雪、落雪和冰冻
◇ 解释
安装在寒冷地区室外的燃具，燃具上方应有防雪板，周围有防积雪护板，并且有敞开部位进行排烟换气。
2. 防冻措施
供热水的燃具应采取防冻措施。给水、给热水管应根据当地情况采取必要的防冻措施。对可能结冻的地方不得配管，否则应采取防冻措施。
◇ 解释
冻结会损坏燃具，非室外用燃具一般不能安装在室外。
在敞开的走廊和阳台上安装的隔间内燃具，也必须考虑冻结的问题。
应注意的是燃具安装排水阀时，还必须在进水管上安装吸气塞，否则水不能放干净。
总之在冬天较冷可能冰冻地区，安装室外燃具时应充分根据当地条件、燃具种类综合慎重加以考虑。
3.8室内燃具周围环境
室内燃具安装时应符合下列要求：
安装时应考虑人的动作、门的开闭、窗帘、家具等对燃具的影响。
安装时应考虑门等部位对燃具的遮挡。
热水器不应装到无防护装置的灶、烤箱等燃具的上方。
室外用燃具不应安装在室内。
◇ 解释
（1） 室内安装燃具时，应远离人经常出入的门及容易倾倒的地方，应远离家具、窗帘等物品，以免引起火灾。
（2） 厨房中的燃具不要装在门后面，不利于监视燃具的燃烧状态。
（3） 热水器装在灶具等明火燃具上方时，灶具烟气或油烟气会被热水器吸入，产生不完全燃烧。
（4） 室外用燃具一般热流量大，又无专用给排气筒，是室外专用的，不应该装在室内。
3.9室外燃具周围环境
室外燃具安装时应符合下列要求：
室内用燃具在室外隔间安装时，应有防风、雨的措施，外部的风、雨不得影响燃具的正常燃烧。
在靠近公共走廊处安装燃具时，应有防火、防落物、防投弃物等措施。
室外燃具的排气筒不得穿过室内。
◇ 解释
（1） 自然排气式燃具在敞开走廊或阳台上隔间安装时，必须有专用的隔间，隔间应防风雨，落叶、废纸等弃物不应落入隔间，影响燃具正常工作。
（2） 燃具在敞开走廊上安装时，不能靠近楼梯或影响邻居，距离应大于5m。
（3） 室外安装燃具的排气筒，不能再进入室内，排气筒延长只能伸向室外。
4、 燃气连接
燃气器具与燃气管道的连接部分，必须保证不泄露燃气。
◇ 解释
应根据燃气器具的安装和使用情况分类，方法如下：
（1） 对固定式燃气器具，应用金属管、金属柔性管及强化燃气管连接。
（2） 对移动式燃气器具可用强化燃气管连接，两端带快速接头的胶管或燃气胶管连接。

4.1连接管连接要求
燃气器具用连接管接好后，应不妨碍燃具燃气旋塞的开闭操作，应方便燃气器具的拆卸。对有漏水腐蚀的地方应做好防腐处理。金属柔性管连接部位不应受到落下物的冲击。连接管的弯度不能超过其材质和结构允许的范围。
◇ 解释
（1） 螺纹和接头安装时应使螺纹正确的咬合并加扭力使之安装牢固。
（2） 连接后应以检漏液检漏。
（3） 金属柔性管的弯曲率应大于其最小曲率半径。
（4） 用金属管连接时，旋塞与燃气器具之间，应在容易拆卸处安装活接头。

4.2胶管连接
连接的胶管，快速接头或卡环应是规定的合格产品。
◇ 解释
（1） 胶管应使用权威检测过的合格产品。
（2） 快速接头应是权威机构检测合格的产品。
（3） 胶管卡环有弹簧式、弹簧板式，还有螺纹锁紧式、弹性锁紧式和卡锁锁紧式。
4.3胶管连接
胶管连接处的型式、尺寸都应很好的配合，牢固连接而不脱落。
◇ 解释
（1） 燃气旋塞的口径应与燃气器具的口径一致，胶管和胶管卡环等要连接正确。
（2） 禁止用非标准胶管接头连接，也不准用非标准的胶管。胶管接头的形状应符合燃气旋塞和燃气器具标准中的规定。
4.4快速燃气接头连接
胶管与快速接头的连接，应保证不易脱落。
◇ 解释
在胶管与快速接头连接时，把胶管插入到快速接头的胶管接头上，应用胶管卡环或用快速接头上的热收缩管牢固连接。
用快速接头与燃气旋塞的连接，要按快速接头上燃气方向的印记正确连接，因接头内部带有单向阀。
4.5胶管禁止
安装时胶管不能过长，不准弯折、拉伸或压踏等；不准穿过臭氧消毒的消毒柜空间，除非有附加防护套管保护。
◇ 解释
（1） 胶管连接时应尽可能短，连接时不能过分弯曲，不能受拉伸力。
（2） 胶管有可能被压踏时，应使用压踏时不影响燃气流通的特殊胶管，或用铠甲加以保护。
（3） 胶管长度应在2m以内。
4.6支管禁止
禁止在胶管连接时使用三通，形成二个支管。
◇ 解释
在同时使用二台以上燃气器具时，应各自使用专用的燃气管，不能一个燃气旋塞上接二个支管。
4.7胶管禁止安装地点
胶管不能在下面的地点安装：
（1） 有火焰产生高温或油脂地点。
（2） 隐蔽的部位。
（3） 胶管穿越房间，有异常外力加到胶管上的地方。
◇ 解释
（1） 胶管接触高温或油脂会老化，因而要远离燃气器具高温部位、辐射热火排气部位、有油脂的部位。
（2） 胶管长期使用易老化，需经常检查。装到顶棚、地板等隐蔽部位时，有可能被老鼠咬破，在不常动的家具后面也不能穿越。
（3） 胶管不准穿越房间门，在开关房门时会产生拉力，同时给确认燃具的开闭和使用上带来的麻烦。
5、 验收
燃具的安装房间应符合国家标准《燃气燃烧器具安全技术通则》GB16914-1997的规定。
安装燃具房间的通风、换气、给排气、防火等要求应符合本规程的规定。
燃气的种类和压力，以及自来水的供水压力应符合燃具名牌要求。
打开并关闭燃具燃气阀，用肥皂液或测漏仪检查燃气管道和接头，不应有漏气现象。
打开自来水阀和燃具冷水进口阀，关闭燃具热水出口阀，目测检查自来水系统不应有水渗漏现象。
按燃具使用说明书要求，使燃具运行，燃烧器燃烧应正常，各种阀的开关应灵活。
烟道抽力检查（半密闭自然排气式燃具用）
在燃具运行情况下，在安全排气罩处观测无烟气外逸。
无仪器时可用纸条或发烟物目测检查，应有抽力。
上述检查合格后，在燃具和排气设备上，贴上监督验收合格标示后，燃具即可运行使用。
设计要点：
○自然排气式热水器及浴盆水加热器不能装在浴室内；
○排气筒风帽高出屋顶距离应大于600mm；
○排气筒横长应小于5m；
○弯头数应小于4个，尽量少装弯头；
○排气筒安装口直径应大于燃具连接口直径；
○必须在通大气的墙上设计给气口；
○确保燃具、排气筒与可燃物的距离；
○排气筒上禁止安装档板；
○排气筒如不能出屋顶应考虑隔间安装或在排气筒上加排气风扇。
施工要点：
○用与排气筒相同材质的固定装置固定排气筒，固定距离为1.5~2m；
○排气筒连接时，应按烟气流动方向互相插入；
○排气筒与排气筒风帽应用铆钉固定；
○防止冷凝水滞留在排气筒内，横长部分不应有凹凸部位；
○固定支架应固定在坚固的建筑物上，固定应牢固；
○横长应有坡度，坡度应坡向燃具。
S1.1施工过程要点
○施工准备：确认墙上开洞位置，调查墙体材料。可以先打检验穴，以确认墙体结构和有无电线等障碍物。
○开孔作业：确定开孔尺寸、位置，用凿或开孔机打孔，应防止振动引起墙体龟裂。
○百叶窗的安装：用电钻开孔，位置要准确，下涨管时应轻轻打入后，用螺钉固定百叶窗。其后，在百叶窗安装后，应对百叶窗和墙体间隙进行敛缝密封。
○燃具的安装：应考虑配管及维护保养的距离。当墙体强度不足时应进行补强；墙壁如是可燃材料时，应补加放热板；应注意托架尺寸和防护板尺寸的匹配；应注意放热板的质量；托架安装应符合产品安装说明书的要求。
○给水、燃气管的连接：应严格按产品安装说明书或安装标准的规定进行。
○排气筒施工：排气筒的直径应大于燃具连接口直径，排气筒的水平部分应尽量缩短；连接应牢固，不能松弛；调节排气筒长度时，承插口一定要严密，插入长度要充分。
排气筒室外部分应安装排水T型管，考虑到垂直排气筒的质量，此处应安装3~4处支撑点（脚），室外排气筒应考虑与可燃物间的距离；排气筒在室外连接时应有防脱装置；排气风帽应不在风压带内；排气风帽与排气筒应预先固定。
○固定支撑施工：排气筒固定支撑应固定在坚固的墙上，打孔、下涨管等操作应慎重，不应损害墙体；用螺钉固定支撑后，支撑脚四周应进行密封处理。如果墙是木结构时，可将支撑直接固定在木墙上，但应考虑到木材质量和厚度。
S1.2自然排气式燃具安装后验收内容
自然排气式燃具安装后，监督员应进行检查、验收，以确认安装质量是否合格。
○外观检查
以目视和指触确认，安装是否符合标准，特别是燃具与排气筒连接部位，排气筒互相连接部位要严密，排气筒支撑要牢固。
○点火试验
点火试验以确认燃具及排气筒系统工作是否正常。
○排气筒机能检查
在防逆风罩处试验烟气是否逆流？一般应在燃具点火后3~5min时进行。

第一节 燃气灶产品分类及命名规则
1、 产品分类：
家用燃气灶具按其所使用的燃气种类、燃烧器头数、点火及控制方式、燃烧方式、功能结构形式、烘烤方式和外壳材料的不同，可分为以下八大类：
1、按所适用的燃气种类分：
分为人工煤气灶（R）、天然气灶（T）、液化石油气灶（Y）、沼气灶（z）等。
2、按燃烧器头数分：
可分为单头（眼）灶、双头（眼）、多头（眼）燃气灶。根据GB16410-2007规定：灶的眼数用阿拉伯 数字1、2、3等表示。
3、按点火及控制方式分：
可分为压电陶瓷燃气灶、电脉冲电子打火燃气灶（M）及带熄火保护装置燃气灶（A）等。
4、按燃烧方式分：
可分为大气式燃气灶和红外线燃气灶等。
5、按功能分：
可分为燃气灶（JZ）、烘烤器（JH）、烤箱灶（JKZ）、 烤箱（JK）和家用饭锅（JF）。
6、按外壳材料分：
可分为全不锈钢燃气灶（S）、半不锈钢燃气灶（B）、不粘油面燃气灶（F）、玻璃面燃气灶（B）、搪瓷燃气灶和铸铁燃气灶等。
7、按结构形式分：
可分为台式、落地式和镶嵌式燃气灶。
8、按烘烤方式分：
可分为直接式、半直接式和间接式燃气灶。

第二节 燃气灶具结构

1、家用燃气灶有许多种类，结构也各异。但其基本结构大体相同，它主要由以下几个系统组成：
1）供气系统
这个系统的主要作用是向燃气灶提供符合要求的燃气，其主要组成元件有燃气管道和阀体总成。
2）燃烧系统
这个系统是燃气灶的重要组成部分，其主要元件是燃烧器。
3）点火系统
这个系统的作用是将输送燃烧器的燃气与空气混 合气点燃，其主要元件是自动点火器。
4）自动控制系统
这个系统的主要作用是对燃烧过程进行保护和自动控制，其主要元件有熄火保护装置、定时装置、温度检测装置等。
5）其它组成系统
该系统包括外壳、承液盘、锅支架、灶脚等元件。

第三节 燃气灶具的工作原理

1、 压电点火（无熄保）灶具的工作原理

向下轻按旋钮并按逆时针方向转动旋钮，此时，阀体点火喷嘴和阀芯均打开，而拨块也同时将击锤向后拨动，燃气通过进气管进入阀体，再分三路喷出，第一路，通过点火喷嘴喷出，而此时拨块转到一定位置，对击锤失去控制能力，击锤在弹簧的作用下向前运动，打击在压电陶瓷上，能量在此时机械能变成电能，一个瞬间的高压电通过高压引线，传递到引火针，点火针对引火支架放电，而此时点火喷嘴喷出的燃气在引火支架内与空气混合，遇到电火花，点火成功。此时，通过阀芯的其余两路燃气经内外环喷嘴喷进炉头内外环引射管，同时将空气带入炉头，燃气和空气在炉头内充分混合，经火盖流出，并被引火支架喷出的火焰点燃。灶具处于正常工作状态，此时即可松手。调节火焰大小是通过转动旋钮，由转轴带动阀芯的开度来调节燃气进入喷嘴的流量来实现。

2、 脉冲点火（热电偶熄保）灶具工作原理

向下轻按旋钮，微动开关（常开型）闭合，电池盒内的电池向点火器供电，点火器产生连续的脉冲通过高压引线传递到点火针，点火针外环火盖放电形成连续的电火花。同时，阀体内的顶杆推动电磁阀顶杆，使燃气经进气管进入阀芯，同时，按逆时针方向转动旋钮，阀芯随之打开，燃气经内外环喷嘴喷进炉头内外环引射管，同时将空气带入炉头，燃气和空气在炉头内充分混合，经火盖流出，混合气体被连续的电火花点燃。此时火焰依序点燃内外环火盖整个焰孔，内环火盖的部分火焰燃烧在热电偶顶端，热电偶受到高温，形成一个热动势，经导线传递给电子阀，电子阀线圈导入电流后，形成一个磁场，而将电子阀顶杆吸合，燃气通路形成，灶具进入正常工作，此时即可松手。调节火焰大小是通过旋动旋钮，由转轴带动阀芯的开度来调节燃气进入喷嘴的流量来实现。而一旦意外熄火，热电偶不能感知火焰，从而线圈电流断开，磁场消失，电磁阀顶杆在弹簧的作用下，恢复常态，燃气通路断开。

第四节 燃气灶具故障原因分析及处理方法

一、 燃气灶点火困难是什么原因？怎样排除？
燃气灶在使用过程中，有时会出现点火困难的现象，遇此情况应从以下几个方面查找原因并排除。
1、 检查气源总开关是否打开，用户在使用燃气灶时，有时会忘记打开气源总开关，因此，一旦打开了气源开关，点火也就不困难了。
2、 检查橡胶管是否曲折或压扁。从灶前阀门到燃气灶之间一般采用橡胶管送气。橡胶管不宜过长，在放置胶管时，曲折或压扁都会影响气路的通畅，应及时矫正橡胶管，排除曲折现象，有压扁老化的应更换。另新接胶管或气源置换时，要适当排空气。
3、 检查电源电力是否充足。使用电脉冲点火的燃气灶，可打开电池盒，检查一下电池是否用完，同时检查电池盒接线是否完好，若是电池的缘故，则更换新电池。
4、 检查点火针触头和绝缘瓷体是否清洁。当脉冲点火瓷针和瓷体有水垢、油污等赃物积聚时，由于电阻增大而不易产生火花或火花较弱。这时，应用干布或清洁剂将它清理干净并烘干，同时检查一下放电距离是否在3—5mm正常范围内，放电火花是否清晰、明亮。
5、 检查点火出气口是否被油污、赃物堵住。如若堵住，清理干净即可。
6、 检查阀芯孔是否被堵塞。阀芯在涂抹密封脂时，由于用量过多，不小心把阀芯孔堵塞，造成气流不顺或不通，影响打火，此时，应拆出阀芯，刮掉阀芯孔内的密封脂，保持气路畅通。
7、 检查引射管或喷嘴是否被堵塞。燃气灶在使用中由于不注意清洁而使引射管或喷嘴易被异物堵塞，使出气不畅，导致打火困难，这时可用比喷嘴孔小的细钢丝疏通，但应防止把喷嘴孔捅大。
8、 检查打火板（即火枪）固定螺丝是否松脱。燃气灶在运输或搬运过程中，有时候会把点火枪固定螺丝震松，使点火枪引射燃烧器的角度发生变化，即可能向上下左右位置偏移。此时，只要重新调整点火枪位置，以打火时燃气流方向对准燃烧器出火位置稍偏低一点的部位最佳，调整好后，把打火板的固定螺丝拧紧。
9、 检查压电陶瓷撞击机构是否正常，使用压电陶瓷点火器的燃气灶撞击机构不正常时导致点火难，例如：击锤弹簧使用时间长了，失去弹性或锈蚀，难以撞击压电陶瓷点火器使之发出电火花，这时，应更换弹簧。
10、 检查压电陶瓷是否失效。压电陶瓷点火器的寿命一般为30000次，使用次数多了便会失效，不能产生电火花。这时，应更换新的压电陶瓷。
11、 检查电极之间的位置是否偏移。燃气灶压电陶瓷点火器能打火但不能点燃的，很可能是电极与电极（即电极与接地放电端子）之间的位置发生偏移而使间隙太大或太小所致。即当距离太小时，则电弧火花弱小；距离太远时，电流又无法通过空气导通而将燃气引燃，此时应重新调节两者距离在3—5mm左右，然后固紧；当距离太远是，也可用钳子夹住点火枪尖角向打火针方向压紧一点，使两者缩短至正常距离。

二、 压电陶瓷点火器打不出火花是 怎么回事？怎样解决？
压电陶瓷点火器一般寿命较长，可连续打火30000次以上，但在寿命期间，有时也会出现打不出电火花的现象，当出现此现象时，可按下面方法逐一检查和排除。
1、 查看点火器导线是否脱落、损坏。若有脱落，应把脱落的导线重新插上；若有损坏，应将损坏部分剪掉或换新的。
2、 查看电极与接地端子之间的距离是否偏移。若偏移则调整其位置并固定紧，要保持两者距离为3—5mm。
3、 查看放电针上是否有污垢，若有则用布擦拭干净，并清理接地放电端子表面的污垢或锈迹。
4、 查看击锤是否有力地撞击压电陶瓷，机构元件是否松脱或损坏若是弹簧问题则更换弹簧，若机构松脱则上紧，若元件损坏的（如打子），则更换新的元件。
如经上述办法处理后，仍然无电火花产生时，可能是压电陶瓷点火器寿命已尽，应更换新的。

三、 压电陶瓷点火器有火花，但不能引燃主火怎么排除？
压电陶瓷点火器在打火时有火花，但却无法引燃，这是燃气灶的使用中有时会出现此现象，其原因和检查排除方法如下：
1、 检查点火喷嘴是否有燃气流出。方法是——拧开阀门，按下开关旋钮不松，用明火放在点火枪前查看有无燃气流出，若无燃气流出，则引起故障可能是：
a. 点火喷嘴被污物堵塞，可用细钢丝疏通或更换点火嘴。
b. 手柄压下时，不能使阀芯轴与密封圈脱离或者是阀芯没有被转动到开的位置，应检查开关手柄是否损坏，若损坏，就更换新的。
2、 检查主火喷嘴是否有燃气流出，方法是：
a. 若主、副喷嘴有燃气流出，但火焰短而弱，则可能是喷嘴堵塞，应疏通喷嘴，清理污物。
b. 若喷嘴无燃气流出来，则是送气胶管曲折或压扁，应矫正或更换新的。
3、 检查电极之间的位置是否偏移，应调整放电针与接地放电端子的距离为3—5mm。

四、 电脉冲连续点火器不产生电火花的原因是什么？怎样排除？
电脉冲连续点火器是利用高压脉冲放电，产生电火花来点燃燃气灶的。其点火快，点火率高，为广大用户所喜爱。但是它有时也会发生打不出电火花的现象，引起其原因是多方面的，检验和排除方法如下：
1、 检查电子点火器电池盒内的电池是否用完，若是电池问题则更换新的。更新时检查电池保护膜是否除去。检查电池盒正负极是否接反、正负极与电池是否压紧、接触是否牢靠，否则应使之正确接线或压紧。
2、 检查点火针触头和火盖帽上是否有油污、水垢积聚，若有，应用清洁剂仔细洗干净或用布抹干净、烘干。同时，注意保持点火针放电距离在3—5mm。
3、 检查高压输出导线有无击穿、开裂等损坏，若有损坏，应更换新的。
4、 检查电子脉冲点火器是否受潮，若有应烘干，同时在使用时避免汤液等滚落，以防潮气侵入。
5、 检查脉冲点火器是否失灵，若失灵应更换脉冲点火器。
6、 检查微动开关是否接通，否则调整微动开关或更换微动开关。
7、 检查按钮是否损坏，若损坏应换新的。
8、 检查点火针放电距离是否恰当，若距离不当，应调整其距离为3—5mm。

五、 燃烧火焰很小的原因是什么？如何排除？
正常燃烧时火焰呈现蓝绿色，火力旺盛，火苗大小，高度一致均匀，如果出现火焰很小时，便为不正常状态。
1、 燃气灶在烧煮食物时，偶有滚溢物流出或异物落入出火孔内，将出火孔堵塞，使燃气与空气混合气体流出受阻，火焰小而无力，其排除方法：清理污物。
2、 燃气灶喷嘴堵塞，使燃气喷出不畅，燃气火焰软弱无力。其排除方法：用细钢丝疏通喷嘴。
3、 灶前阀门未完全打开或输气管锈蚀堵塞造成火焰很小，排除方法：打开阀门或疏通。
4、 橡胶管压扁或曲折时导致通气受阻，气量小，可理直胶管，若胶管老化变形，可更换新的。

六、 造成黄火的原因有哪些？怎样排除？
家用燃气灶正常燃烧时，火焰呈蓝绿色。但在燃烧过程中，燃烧器火焰有时会呈现黄色，通常称为黄火。黄火是燃气不完全燃烧时产生的黄色火焰，火焰软弱无力、热效率低，不仅浪费燃气，还会把锅底熏黑，尤其是由于燃气未充分燃烧时会产生较多的一氧化碳逸散到空气中，使人感到头晕、恶心甚至窒息。
黄火产生的原因及排除方法如下：
1、 风门开度不够大，引起一次空气量供给不足，导致燃烧不良的现象。此时，可通过调节调风板的办法来解决。
2、 风门通道被堵塞。燃气灶使用一段时间后，由于引射器内有积炭、铁锈等赃物，或者风门上的毛刺、蜘蛛网等，会影响其引射能力，产生黄火。此时，应卸下引射器，把积炭、铁锈、毛刺、蜘蛛网等赃物清除干净，然后再把燃烧器安装好，黄火现象即可排除。
3、 喷嘴孔径过大。喷嘴孔径大小依所用的气源不同而有所区别。孔径过大时，往往使燃气流量超过额定流量，引射器不能吸入燃烧所需要的一次空气量因而产生黄火。甚至当氧气严重不足时，还会积炭出黑烟，此时，应更换适合该气源的合格喷嘴。
4、 喷嘴孔内有毛刺、污物等堵塞，此时，可用小于喷嘴孔径的细小钢丝把毛刺及污物清理干净。注意：清理时务必轻力捅疏，而且捅疏的次数不宜过多，以免捅大喷嘴孔，造成不完全燃烧。
5、 喷嘴与引射器不同心而导致黄火，应调整引射器的安装位置，使两者的中心调整在同一轴线上，如若是喷嘴孔偏移太多，则更换喷嘴。
6、 火盖的火孔有污物堵塞时，也会产生黄火，即在烹煮食物时，有时会由于滚溢、菜渣等物流出而堵塞火孔，此时应及时用铁丝或锯片疏通出火孔，保持火孔通畅。
7、 炒菜溅落的油星、扫地扬起的灰尘或开水冒出的蒸汽等也会使燃烧出现黄火，但待蒸汽、灰尘消失后，火焰即会恢复正常。

七、 为什么会发生离焰和脱火？怎样排除？
燃气灶在使用时，当燃气和空气的混合气体离开出火孔的速度等于燃烧速度时，在出火孔上形成一个稳定的火焰，称为正常燃烧。如果混合气体离开出火孔的速度大于燃烧速度时，火焰遭到破坏，不能稳定在出火孔出口处，而是跳动，火焰根部离开出火孔一段距离飘到火盖上燃烧，即所谓离焰。当混合气体离开出火孔的速度再大一点时，往往越烧越远，最后熄灭，这种现象称为脱火。离焰和脱火都是不允许的，因为脱火时，燃气灶在没有熄火保护装置的情况下，燃气会大量向外泄漏，容易酿成事故。离焰和脱火产生的原因及排除方法如下：
1、 一次空气量过多，往往易引起离焰和脱火，只要调节调风板，降低一次空气的进气量，就可使火焰恢复正常。
2、 燃气压力过高，也容易产生离焰和脱火。遇此情况，使用液化石油气的用户，可检查和调整调压器，以降低燃气的压力至正常使用范围；使用管道气的用户，应与专业公司联系，通气调整气喷，适当减压来解决。
3、 二次空气流速大是造成离焰和脱火的另一原因。当燃烧器周围风量过大时，有时还易将火焰吹灭，应设法改善灶具的使用环境，降低二次空气的流速。例如：可把开启的门窗关小些，避免风直吹火焰。
4、 烟道抽风过猛，也易产生离焰和脱火。调整烟道抽力，避免抽风口对准燃烧器的火焰。

八、 点火嘴漏火（点火不退火）是怎样产生的？如何排除？
当燃气灶燃烧器点燃，手柄复位后，在正常情况下，点火嘴处应无气体流出。因为此时按下旋钮的手已松开，在弹簧力的作用下，点火系统复原，供给点火嘴的燃气已关断。然而，有时候燃气灶的主火燃烧器点燃后，手松开按钮后，点火嘴仍有小火燃烧。出现这种现象的主要原因及排除方法如下：
1、 阀芯轴复位不灵，正常情况下，把旋钮手柄按下点火，燃烧器主火点燃后松手，此时阀芯轴弹簧在弹力的作用下即复位，切断通往点火器的气路。但当阀芯轴弹簧弹力不足时，阀芯轴便不能回到位，燃气通路不能完全切断，造成点火嘴处漏气燃烧。阀芯轴弹簧由于使用次数多，弹力逐渐减弱或弹簧材料质量问题也可造成弹力不足，这个时候，可把阀芯轴取出，在轴上涂润滑油，并把阀芯轴弹簧更换即可。
2、 阀芯轴密封圈磨损、材质老化变形或损坏。阀芯轴上的密封圈为O型橡胶圈，固定在阀芯件孔内，打火时，阀芯轴在密封圈的孔内作往返运动。打火次数多了，橡胶圈内孔易磨损，而且其材质也易老化变形，甚至橡胶圈断裂损坏，失去了密封性能，造成漏气。排除方法：取出阀芯轴和O形橡胶圈，更换新的O形橡胶圈。
3、 手柄座、面板、芯轴的同心度偏离。燃气灶在运输或搬运过程中，如果不慎受到较重的压力时，造成受压变形、使阀杆中心偏离、转动不畅、复位不灵，使阀芯轴运动受限，无法回复到位，造成漏气着火。排除方法：重新安装手柄、手柄座，使面板阀孔、手柄座、阀杆有良好的同心度。

九、 带安全装置灶具火焰自动熄灭的原因，怎么排除？
使用有熄火保护装置的燃气灶，在正常情况下遇有汤水等滚溢物淋灭火焰时，保护装置会在60秒内自动关闭燃气通路确保使用安全。但有时候并非有滚溢物淋灭火焰，也没有大风吹灭火焰燃气灶也会自动熄火，请按下述方法排查：
1、 检查熄火保护装置的热电偶是否在有效的位置上。火焰对准热电偶引出线端6—10mm范围内燃烧时，为热电偶的最有效的位置。当火焰高于或低于这个位置或是火焰基本没有烧到热电偶时（如脱火），热电偶检测的火焰强度控阀迅速复位使阀门封住通向燃烧器的气路，终止供气，火焰便熄灭了。此现象只要适当的调整热电偶的位置或使火焰正常燃烧即可消除。
2、 检查热电偶是否损坏。若调整热电偶在最有效的位置、火焰在10S之后仍然熄灭的话（特别是即开式），表明有以下故障应排除：
a. 热电偶以3损坏，应更换新的;
b. 热电偶、电磁阀连接处接触不良，此时应调整电磁阀与热电偶并清除接触面上的灰尘等污物，使电磁阀与热电偶连接处接触良好；
c. 电磁阀问题，换电磁阀。
第五节 热水器分类和命名规则
一、 分类及基本参数
1、 热水器可根据使用燃气种类、安装位置及给排气方式、用途进行分类。
2、 按使用燃气的种类可分为：人工煤气热水器、天然气热水器、液化石油气热水器。各种燃气的分类代号和额定供气压力见表1。
表1　　燃气分类

燃气种类
代号
燃气额定供气压力，Pa
人工煤气
5R、6R、7R
1000
天然气
4T、6T
1000
10T、12T、13T
2000
液化石油气
19Y、20Y、21Y
2800

3、装位置或给排气方式分类见表2

表2　　安装位置或给排气方式分类
名称

分类内容
简称
代号
室内型
自然排气式
燃烧时所需空气取自室内，用排气管在自然抽力作用下将烟气排至室外
烟道式
D
强制排气式
燃烧时所需空气取自室内，用排气管在风机作用下强制将烟气排至室外
强制式
Q
自然给排气式
将给排气管接至室外，得用自然抽力进行给排气
平衡式
P
强制给排气式
将给排气管接至室外，得用风机强制进行给排气
强制平衡式
G
室外型
只可以安装在室外的热水器
室外型
W

烟道式 强排式 强制平衡式 室外机

3、 按用途分类见表3。

用途分类

类 别
用 途
代 号
供热水型
仅用于供热水
JS
供暖型
仅用于供暖
JN
两用型
供热水和供暖两用
JL

二、热水器的型号
1、 热水器型号编制
代号　　　安装位置或给排气方式　　主参数　　　　　　　　　
特征序号

2、 代号
JS－－表示用于供热水的热水器
JN――表示用于供暖的热水器
JL――表示用于供热水和供暖的热水器
3、 安装位置及给排气方式
D――自然排气式
Q――强制排气式
P――自然给排气式
G――强制给排气式
W――室外型
4、 主参数采用额定热负荷（KW）取整后的阿拉伯数字表示，两用型热水器若采用两套独立燃烧系统并可同时运行，额定热负荷用两套系统热负荷相加值表示；不可同时运行，则采用最大热负荷表示。
5、 特征序号由制造厂自行编制、位数不限。
例：
JS　　Q　20　　-　　D2

　　　　　　　　　　　　　产品特征序号（由制造厂自行编制）
　　　　　　　　　　　　　　　　　　额定热负荷20KW（取整数）
　　　　　　　　　　　　　　　　　　室内型强制排气式
　　　　　　　　　　　　　　　　　　家用燃气快速热水器
附：主参数在2001年以前按照热水产率标示（温升25度时，每分钟所产热水升数，如8升、10升），2001年以后按额定热负荷标示（KW）1KW＝3.6ＭJ/h
第六节 燃气热水器结构及性能特点
一、 热水器的基本结构：
(一) 普通热水器的基本结构：

热水器的主要零部件包括：底面壳、防风罩、热交换器总成、燃烧器总成、水气联动阀总成、脉冲总成及电路部件。
1、 电路控制总成：脉冲总成、电磁阀、微动开关、点火针、反馈针、温控器；
强排式还有风机总成、风压开关总成、
控制器总成。如右图所示：
2． 燃烧器总成由火排、喷嘴、方管组成。 如下图所示，左为带冬夏开关的五排火口琴式火排，右为T型火排。

3.水气联动阀总成分为：
气阀总成、联动阀总成、
水阀总成。
如右图所示：

气体阀总成包括

气阀体
气阀芯
气阀芯胶圈
底封板
底封垫
水阀总成包括

水阀体 水阀芯
进水管 水阀芯上密封圈
滤网 水阀芯下密封圈
稳压器总成
文氏管
联动阀总成包括

联动阀体 卡簧
隔膜座（推力盘）小轴弹簧
联动小轴 小轴弹簧座
小轴罗母 压圈
小轴罗母密封圈 小轴后密封圈
小轴前密封圈

联动阀与水阀之间有

通水管
隔膜
气阀与联动阀之间有

气门密封座 气门密封圈
气门大弹簧 气门小弹簧
气门弹簧座 气阀密封圈

（二）恒温热水器的基本结构：

（二）恒温热水器的基本结构：
热水器的主要零部
件包括：
底面壳、防风罩、热 交换器总成、燃烧器总成、比例阀总成、电路控制总成。
12、 1 电路控制总成：脉冲点火器、控制器、开关电磁阀、比例阀、点火针、反馈针、温控器、风机总成；
13、 2 燃烧器总成由火排、喷嘴、方管组成。

（三）冷凝式热水器的基本结构

二、 性能特点：
1、 水控全自动，操作简单，只要开启水阀，即点火出热水；关闭水阀，热水停止流出，火即熄灭；后制式设计，进出水两端均可控制；
2、 脉冲连续点火，点火率百分之百；
3、 起动水压低，适用范围广；
4、 热水器在使用过程中意外熄火时，气源能自动切断，确保燃气不会泄漏；
5、 当水压过大时，水可以通过安全阀泄出，保护热水器和使用者的安全；
6、 设有过热保护装置，能防止水箱过热和热水器干烧；
7、 设有防冻结保护装置，在气温过低的情况下能防止因水箱内余水结冰而胀坏水箱；
8、 设有气量调节装置，能满足不同地区和对热水器温度有不同要求的用户需要；
9、 设有稳压装置，热水器的出水量在外界水压力波动情况下保持相对稳定；
10、 热水器具有20分钟定时关闭功能，当热水器连续使用20分钟，自动切断气源；
11、 烟道式设有烟道式排烟装置，能把热水器产生的废气排出室外，保持室内空气新鲜；
12、 强排式能把热水器产生的废气强制排出室外，保持室内空气新鲜，特别设计的安全排气装置能因意外停电、机动性机械故障或烟道堵塞时自动关闭燃气，即使恢复供电也不自动再供气点火，以确保用户安全；
13、 强排式设有风机预清扫及后清扫功能，避免点火时出现爆燃现象及降低停水升温；
14、 平衡式热水器采用全封闭式设计，配置专用给排气双层烟道，确保燃烧产生的废气和需要的氧气全部来自室外；

20

第七节 燃气热水器工作原理

1、 强制排气式燃气热水器（以JSQ20-V为例）

插上电源插头、显示屏显示待机状态，打开流水阀门，冷水通过进水口流经水流传感器（相当电路开关），水流传感器接收到流水信号后，电网向控制电板输送220V电压。变压器输出36V电压，通过控制电路板向直流电机供电。电机启动（如JSQ20-V 使用的是交流电机）。同时控制电路板输出13KV连续高压脉冲信号，脉冲信号通过高压导线传递到点火针，点火针对点火确认针连续放电，确认针接收信号后，向控制电路板传回点火确认信号，控制电路板则向自吸阀输出一个1.7V的开阀动作电压，自吸阀吸合。燃气经过自吸阀再流经比例阀进入燃烧器分流杆，再从喷嘴喷出，燃气在燃烧器内预混合空气后，从燃烧器火孔流出，与点火针释放出的电火花相遇，成功点火。火焰在3秒内移遍所有火孔，火焰感应针感应到火焰后向控制电路板传回火焰确认信号。控制电路板向自吸阀输出一个2.2V的开阀维持电压，燃气通路形成。冷水进入热交换器被燃烧室的火焰加热，在热交换器出水口的水温传感器感知水温，向控制电路板传递信号，控制电路板再向比例阀线圈输出不同的电压，来控制比例阀的开度，从而控制燃气流量的大小。
