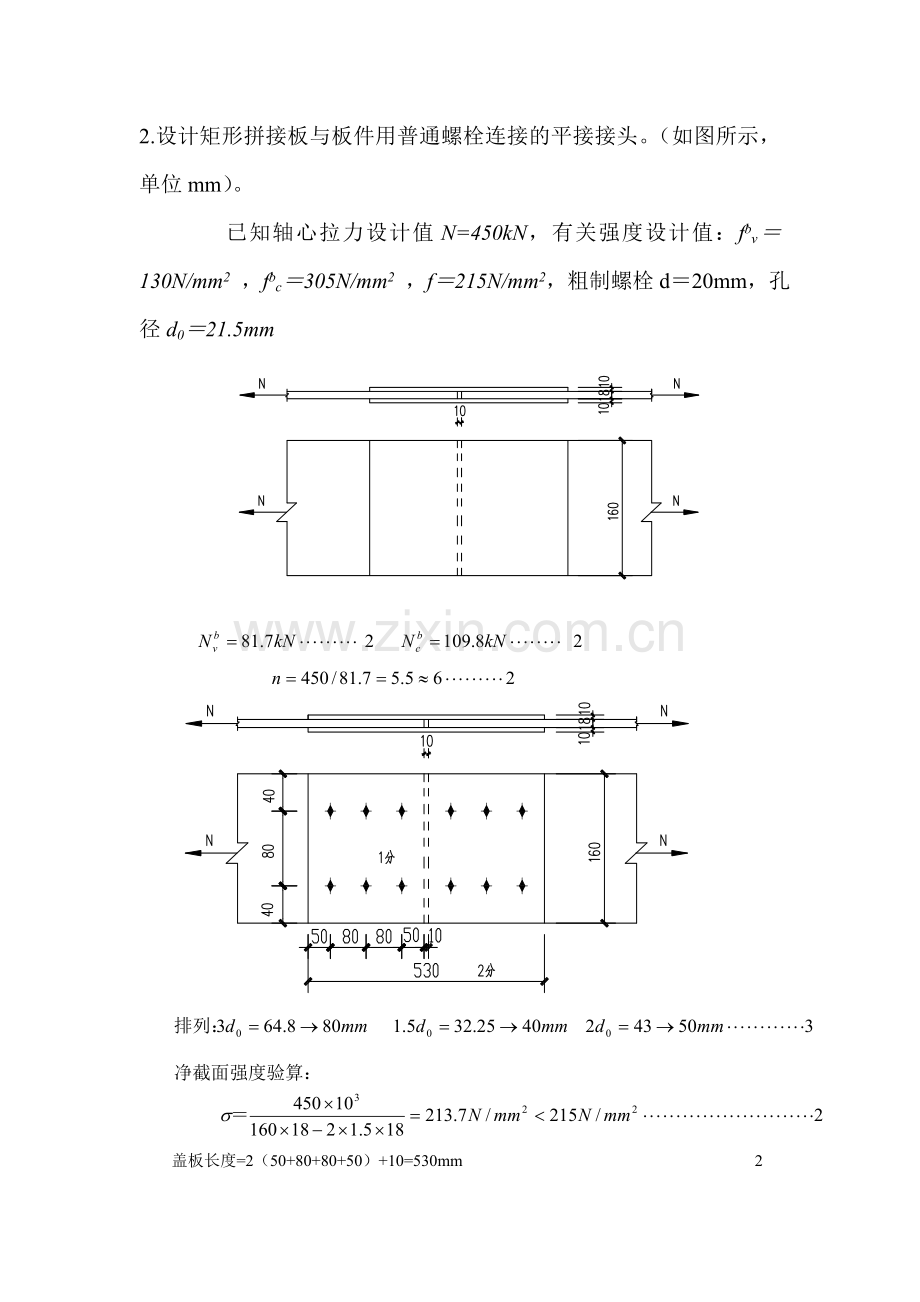

2.设计矩形拼接板与板件用普通螺栓连接的平接接头。（如图所示，单位mm）。
已知轴心拉力设计值N=450kN，有关强度设计值：fbv＝130N/mm2 ，fbc＝305N/mm2 ，f＝215N/mm2，粗制螺栓d＝20mm，孔径d0＝21.5mm

盖板长度=2（50+80+80+50）+10=530mm 2

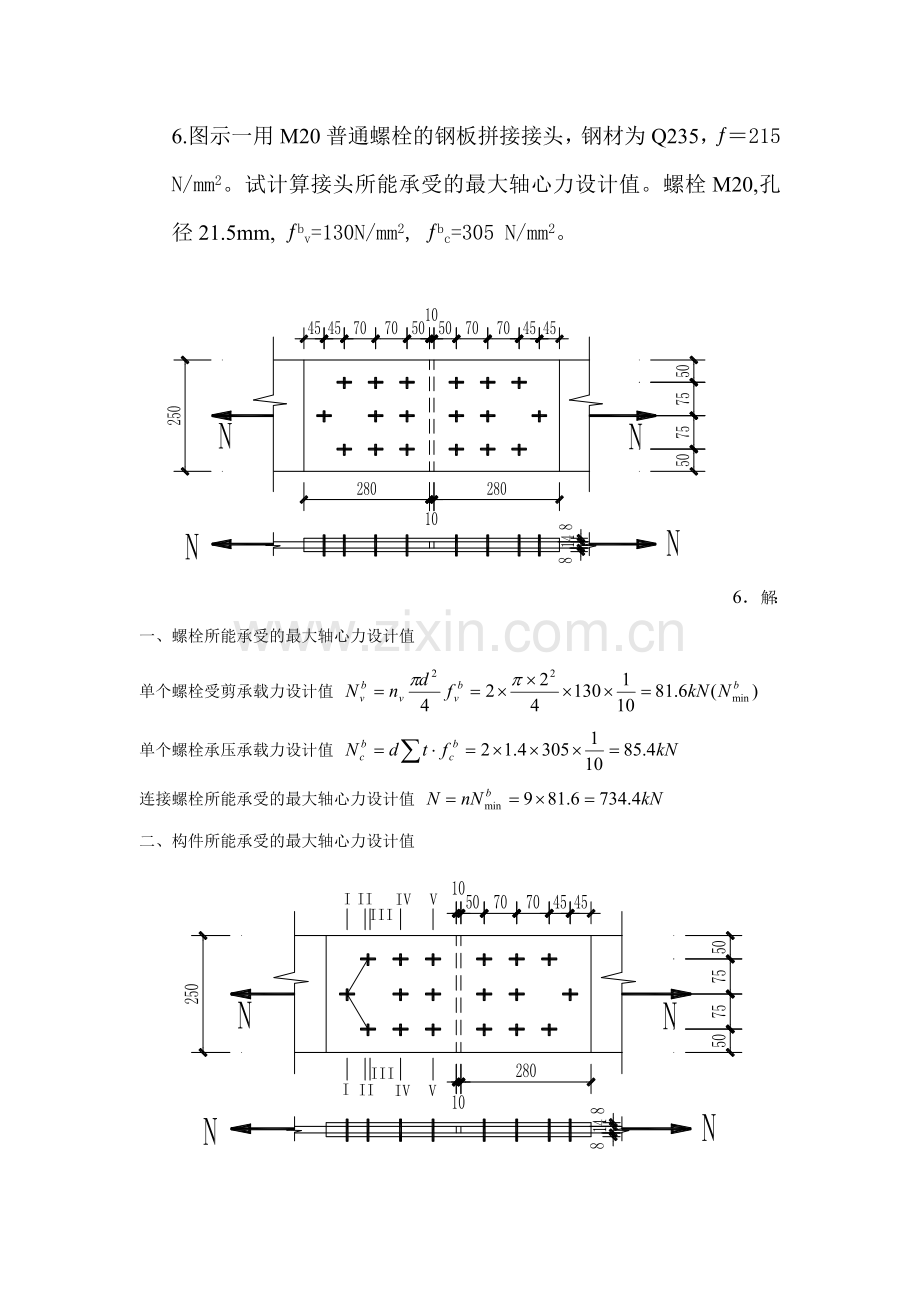

6.图示一用M20普通螺栓的钢板拼接接头，钢材为Q235，ƒ＝215 N/mm2。试计算接头所能承受的最大轴心力设计值。螺栓M20,孔径21.5mm, ƒbv=130N/mm2, ƒbc=305 N/mm2。
6．解：
一、 螺栓所能承受的最大轴心力设计值
单个螺栓受剪承载力设计值
单个螺栓承压承载力设计值
连接螺栓所能承受的最大轴心力设计值
二、 构件所能承受的最大轴心力设计值

I-I截面净截面面积为
II-II截面净截面面积为
III-III截面净截面面积为
三个截面的承载设计值分别为
I－I截面：
II－II截面：
III－III截面：因前面I－I截面已有n1个螺栓传走了（n1/n）N的力，故有

构件所能承受的最大轴心力设计值按II－II截面
三、 连接盖板所能承受的轴心力设计值（按V-V截面确定）

通过比较可见，接头所能承受的最大轴心力设计值应按构件II－II截面的承载能力取值，即。再者，若连接盖板不取2块8mm厚钢板而去2块7mm，即与构件等厚，则会因开孔最多其承载力最小。
9.试计算下图所示连接中C级螺栓的强度。已知荷载设计值F=60KN,螺栓M20,孔径21.5mm, ƒbv=130N/mm2, ƒbc=305 N/mm2.

9．解：
单个螺栓受剪承载力设计值
单个螺栓承压承载力设计值
故应按进行验算
偏心力F的水平及竖直分力和对螺栓群转动中心的距离分别为：

扭矩T作用下螺栓“1”承受的剪力在x，y两方向的分力：

轴心力N、剪力V作用下每个螺栓承受的水平和竖直剪力：

螺栓“1”承受的合力：

7.若上题的拼接接头改用10.9级M20磨擦型高强度螺栓，接触面处理采用钢丝刷清除浮锈。接头所能承受的最大轴心力设计值能增大多少？已知高强度螺栓预拉力设计值P＝155kN,接触面抗滑移系数。

7．解：
一、摩擦型高强度螺栓所能承受的最大轴心力设计值
单个螺栓受剪承载力设计值
连接一侧螺栓所能承受的最大轴心力设计值
二、 构件所能承受的最大轴心力设计值
毛截面：
I－I截面净截面面积为
根据
即
II-II截面净截面面积为

III-III截面净截面面积为
因前面I－I截面已有n1个螺栓传走了（n1/n）N的力，故有

构件所能承受的最大轴心力设计值按II－II截面
三、 连接盖板所能承受的轴心力设计值（按V-V截面确定）

通过比较可见，接头所能承受的最大轴心力设计值为。与上题比较增大
