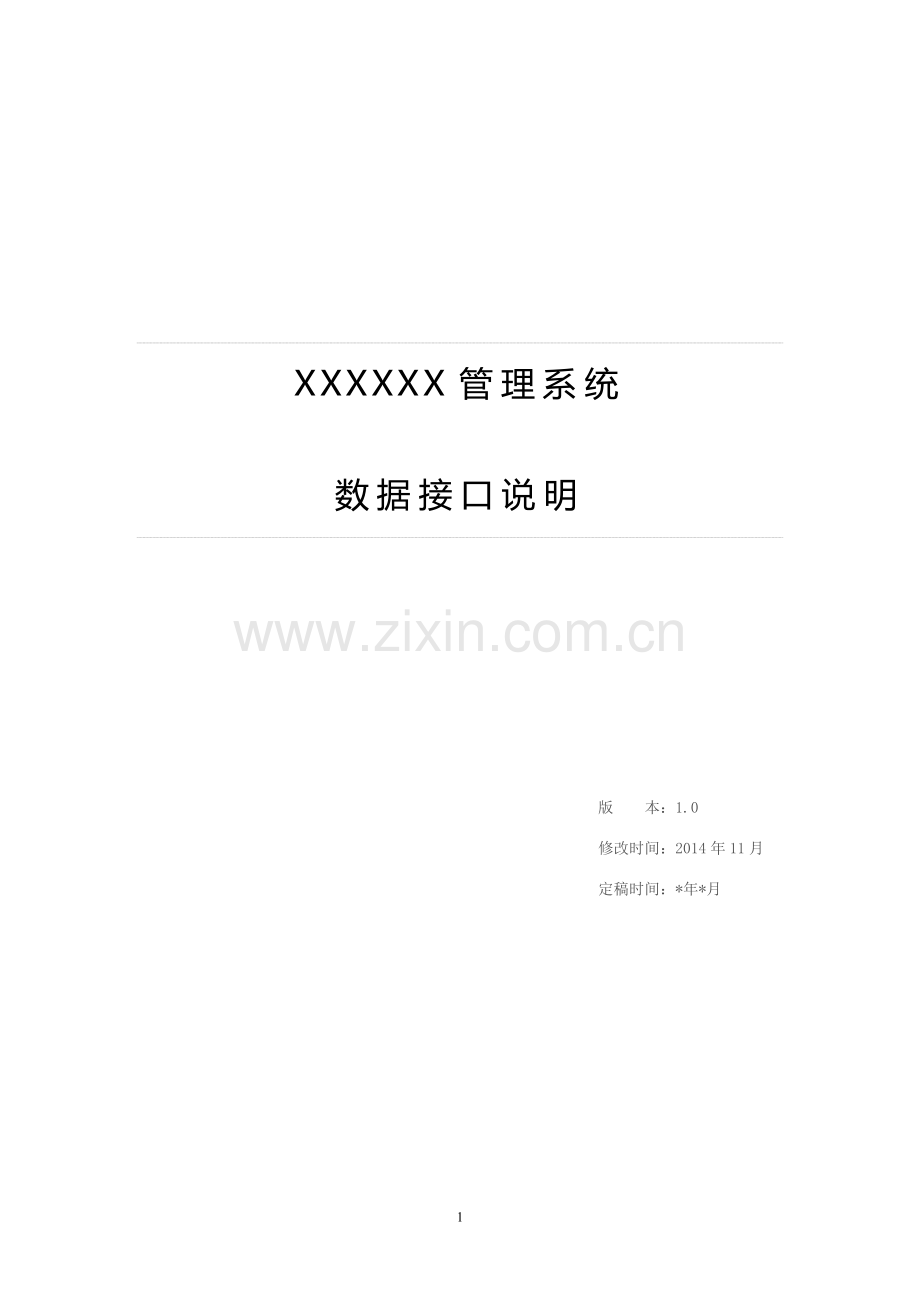

XXXXXX管理系统
数据接口说明

版 本：1.0
修改时间：2014年11月
定稿时间：*年*月

目录
目录 2
一、 主要内容 2
二、 流程文件及风险点数据接口 2
（1） 流程文件及风险点概念说明 2
（2） 使用过程说明 3
（3） 接口说明 3
2.3.1. 接口概述 3
2.3.2. 接口调用方式 4
2.3.3. 接口文件概述 5

一、 主要内容
门户对外提供如下接口：
n XXXXXX系统流程文件及风险点数据接口
二、 流程文件及风险点数据接口
（1） 流程文件及风险点概念说明
流程文件
n 指包含业务流程的制度文件
n 一个业务流程可对应多个子流程，子流程即为流程文件所包含的各个业务流程图
n 一个子流程一定被包含在某个业务流程关系的节点
风险点
n 指流程文件中的子流程在某个环节可能涉及到的风险
n 一个业务流程文件可对应多个子流程，一个子流程可以对应多个业务环节，一个业务环节可对应多个风险点
（2） 使用过程说明
使用过程如下：
n 外部系统开发者和XX系统管理员协商，确定外部系统的IP地址及权限协议等（XX系统提供的是FTP文件传输协议提供数据）
n 外部系统想要获取文件必输建立与XX系统连接的FTP协议通道
n 外部系统获取的文件为完整的XML文件，通过FTP下载到本地后解析能获取完整的数据
（3） 接口说明
2.3.1. 接口概述
由于XX系统中已入库的流程文件及风险点不允许二次修改，所以不提供修改增量数据，但提供废止、删除增量数据。数据接口如下：
n 导出完整的流程文件及风险点数据
外部系统可以通过XX接口获得一整套全量数据，从而建立起本系统所需要的流程文件及风险点，而无须从零开始建立。
n 导出废止流程文件增量数据
外部系统还可以通过XX接口获得这些流程文件的最新状态，是否已被废止。使得外部系统可以方便地和XX数据保持一致。
n 导出删除流程文件增量数据
外部系统还可以通过XX接口获得这些流程文件的最新状态，是否已被删除。使得外部系统可以方便地和XX数据保持一致。
2.3.2. 接口调用方式
数据导出接口是以FTP方式提供的，需要通过FTP协议向XX系统发送请求，服务器地址是：http://服务器域名/CMS/$DATE/cmpfile.xml
URL解释：
http://服务器域名/cms：XX系统的访问地址
$DATE：XX系统建立的当天的文件夹，通过日期文件夹管理数据，避免数据重复以及提供了完整的历史记录
cmpfile.xml：当天具体的数据文件（这里为流程文件数据）
Risk.xml：当天具体的数据文件（这里为风险点数据）
调用举例：
在浏览器中，输入http://服务器域名/CMS/$DATE/cmpfile.xml，服务器会输出一个以gbk方式编码的xml文本，文本内容是XX系统当天流程文件的新增、废止、删除的完整数据。（第一次同步时XX系统会提供一个日期为2088/08/08的文件夹，里面存放了XX系统的全量数据，如果日后有需要XX系统可以更新该文件下的全量数据内容）

2.3.3. 接口文件概述
如果外部系统没有获得授权就调用上述接口， 则有可能返回如下的信息：
1，无法访问，如下图：

2，提示无权限访问
如果调用正常，可直接获取xml格式文件。（参照第四部分）

（4） 接口操作明细
2.4.1. 外部系统（下面简称系统A）从XX取数据
分为三步：
①获取XX系统当天存储文件的文件地址
②根据获取的文件地址通过FTP协议将需要同步的文件下载到系统A服务器中
③通过代码对该XML文件进行解析，通过节点<Datatype>来判断数据同步类型，一共三个值：1、新增；2、废止；3、删除。然后进行对应的数据库操作
下面为样例（实际节点名称以开发为准）：
<?xml version="1.0" encoding="GBK"?> //文件编码方式
<Root> //文件根节点
<Datatype>true</Datatype> //数据同步类型，一共三个值：1、新增；2、废止；3、删除。
<Doc> //一条记录的根节点
<Field> //表单信息
<Filename>标题</Filename> //流程文件名称
<Fiilcode>XXXX121号</Fiilcode>//发文文号
<Fiiltype>办公室</Fiiltype> //业务条线
<Bankid>10000000.1000</Bankid>//所属部门id
<Bankname>办公室</Bankname> //所属部门名称
<FawenDate>2014-01-01</FawenDate> //发文日期
<ShishiDate>2014-01-20</ShishiDate> //实施日期
<...>
</Field>
<Files> //附件列表
<File>
<FileName>XXXXXXXX业务流程.doc</FileName>
<Content>AAAABBBBCCCC…ZZZ</Content>
<FileSize>1000</FileSize> //base64编码后的文件大小
</File>
<File>
<FileName>XXXXX.doc</FileName>
<Content>AAABBBBCCCC</Content>
<FileSize>11</FileSize> //base64编码后的文件大小
</File>
</Files>
</Doc>
</Root>
