富康新城烟囱系统阻力计算
一、工程基本资料
排烟设备：热水锅炉；
排烟设备数量：6台；
燃料种类：天然气；
排烟量：3750m3/h·台（经验数据）；
排烟温度：220℃（经验数据）；
二、烟气密度的计算
220℃时烟气的密度为：
㎏/m3；
三、烟囱内部阻力计算
A区组：
1、烟囱水平管道37m，垂直烟囱20m的摩擦阻力（Pa）为：

即：=（0.02×37×6.2×6.2×0.74）÷（2×0.7）=15.04（Pa）
=（0.02×20×2.76×2.76×0.74）÷（2×0.93）=1.21（Pa）

2、出口阻力：
=1.1×2.76×2.76×0.74÷2=3.1（Pa）

3、转向场所阻力：
转向场所数量为4处，阻力为：

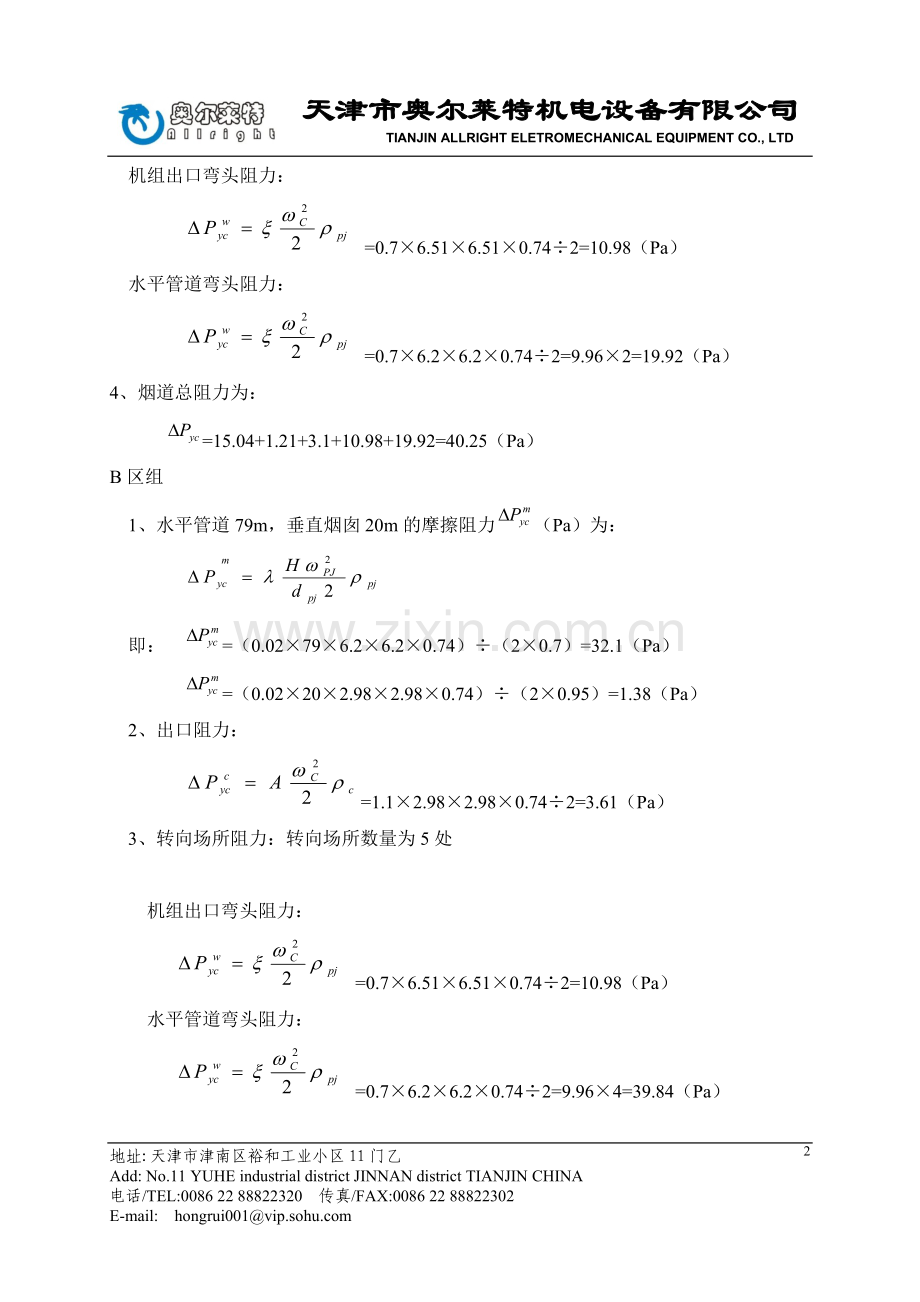

机组出口弯头阻力：
=0.7×6.51×6.51×0.74÷2=10.98（Pa）
水平管道弯头阻力：
=0.7×6.2×6.2×0.74÷2=9.96×2=19.92（Pa）
4、烟道总阻力为：
=15.04+1.21+3.1+10.98+19.92=40.25（Pa）
B区组
1、水平管道79m，垂直烟囱20m的摩擦阻力（Pa）为：

即： =（0.02×79×6.2×6.2×0.74）÷（2×0.7）=32.1（Pa）
=（0.02×20×2.98×2.98×0.74）÷（2×0.95）=1.38（Pa）
2、出口阻力：
=1.1×2.98×2.98×0.74÷2=3.61（Pa）
3、转向场所阻力：转向场所数量为5处

机组出口弯头阻力：
=0.7×6.51×6.51×0.74÷2=10.98（Pa）
水平管道弯头阻力：
=0.7×6.2×6.2×0.74÷2=9.96×4=39.84（Pa）

4、烟道总阻力为：
=32.1+1.38+3.61+10.98+39.84=87.91（Pa）

五、抽力计算（环境温度取20℃）

0℃时空气密度是1.293㎏/m3，20时空气的密度为：
㎏/m3
Pa

六、结论：烟囱的抽力大于烟囱阻力，烟气可以正常排放。

天津市奥尔莱特机电设备有限公司
2011年03月29日
企业简介
天津市奥尔莱特机电设备有限公司（原天津市宏瑞机械加工厂）创办于2003年，是一家专业从事布草收集系统、不锈钢烟囱以及精密模具、自动化设备的现代化高科技企业，位于天津市津南开发区裕和工业小区。公司内设业务部、生产部、技术研发部、安装部、售后服务部五个部门，现有员工50余人，其中具有学士学位工程师10人，技师及中级以上技术职称工程师15人，技术力量雄厚。我司拥有数控加工中心，精雕机，精密线切割等数控切割加工、精密焊接等设备，满足产品高精度的加工需求。保证年生产能力在20000平方米以上，保证各项工程的工期要求。
公司自成立以来，凭借自己优越的产品质量、完善的售后服务以及良好的企业信誉拥有了大批的长期客户，凭借多年良好的发展与经验的沉淀，目前公司已经形成三大系列的产品：
² 自动化设备、精密模具系列
² 布草收集系统
我司精选各类不锈钢制作的布草收集系及排烟系统统适用于宾馆、酒店、公寓等高档场所，产品为分体结构，可按照设计和建筑施工的要求制作成任意走向和规格，使用寿命在30-50年。公司长期为台湾富士康电子、新加坡赫比集团、美国捷普绿点科技，台湾贝尔螺丝，德国宝德强等高科技企业提供配套服务；我司的布草收集系统及不锈钢烟囱在津门圣•吉瑞斯酒店、天津水游城、梅江国际会展中心等项目中有着良好的应用。
为保证客户的需求，公司对所有设备均提供优质的售后保养服务。设备在安装过程中，我方会免费提供技术指导，工程验收时免费负责配合调试。质量稳定可靠，并提供终身维护服务。
公司自开创以来，一直秉承“为客户创造价值，为员工创造机会，为社会创造效益”的经营理念。我司从供货的源头抓起，从材质的考究、系统原理、系统运行以及运行状态等方面做起，严把质量关，一丝不苟，精益求精，真正做到满足客户需求，确保客户利益。并以“质量第一，客户至上，精益求精，持续改进”的质量方针建立起良好的客户信誉，受到了各界用户的广泛支持、肯定与信赖，得到了高端用户和设计师的一致认可和高度评价。

PSC系列预制式不锈钢烟囱
PSC式预制式不锈钢烟囱及钢制烟囱主要适用于高层建筑能源中心、应急发电系统以及城市热源厂、发电厂等。目前，人们对居住环境以及环保需要的提高，高层建筑能源中心及城市热源厂的排烟系统的设计方案也日趋完善。高层建筑的排烟系统一直存在着检修维护难、更换难、温度作用影响大的三大难题也逐步得到了解决。经过专业的市场调查研究，经过我公司多位暖通工程师与国内众多知名设计院结合国内外同类项目的的先进经验，设计开发的PSC式预制式不锈钢烟囱在解决以上问题的同时还具备以下特点：
● 耐高温：根据一般锅炉、直燃机组排烟温度200℃左右和柴油发电机组480℃-680℃的高温，分别设置硅酸铝、超细玻璃棉等各种不同材质、厚度的绝热材料，确保烟囱外壁≤45℃（《烟囱设计规范》）；
● 结构合理：烟囱的内外层之间采用特制的不锈钢预制连接件连接，定位准确、强度高。烟囱节与节间采用轻质型TFD法兰（或U型卡）连接，减轻烟囱重量，并且节省因传统法兰连接工艺所占据的宝贵的建筑空间，极大的提高建筑物空间利用效率，符合狭窄井道的安装条件；
● 工艺先进：采用无焊丝的精密氩弧焊接技术，保证产品焊接质量，确保烟囱的寿命；
● 使用寿命长，设计使用寿命35-50年；
● 维护费用低，在正常工作寿命内无需维护；
● 安全方便，确保工期：烟囱节在车间制作、成型，现场组装，简化了安装程序，并且保证了烟囱内胆、隔热层、外壳诸多环节中的制作质量问题，保证工程质量；
● 一站式服务：烟囱附件齐全，整体供应，简化了采购流程。
